Устройство для генерации сигналов двухрежимный ЖК дисплей 1 канал Гц 150 кГц ШИМ

Устройство для генерации сигналов двухрежимный ЖК дисплей 1 канал Гц 150 кГц ШИМ

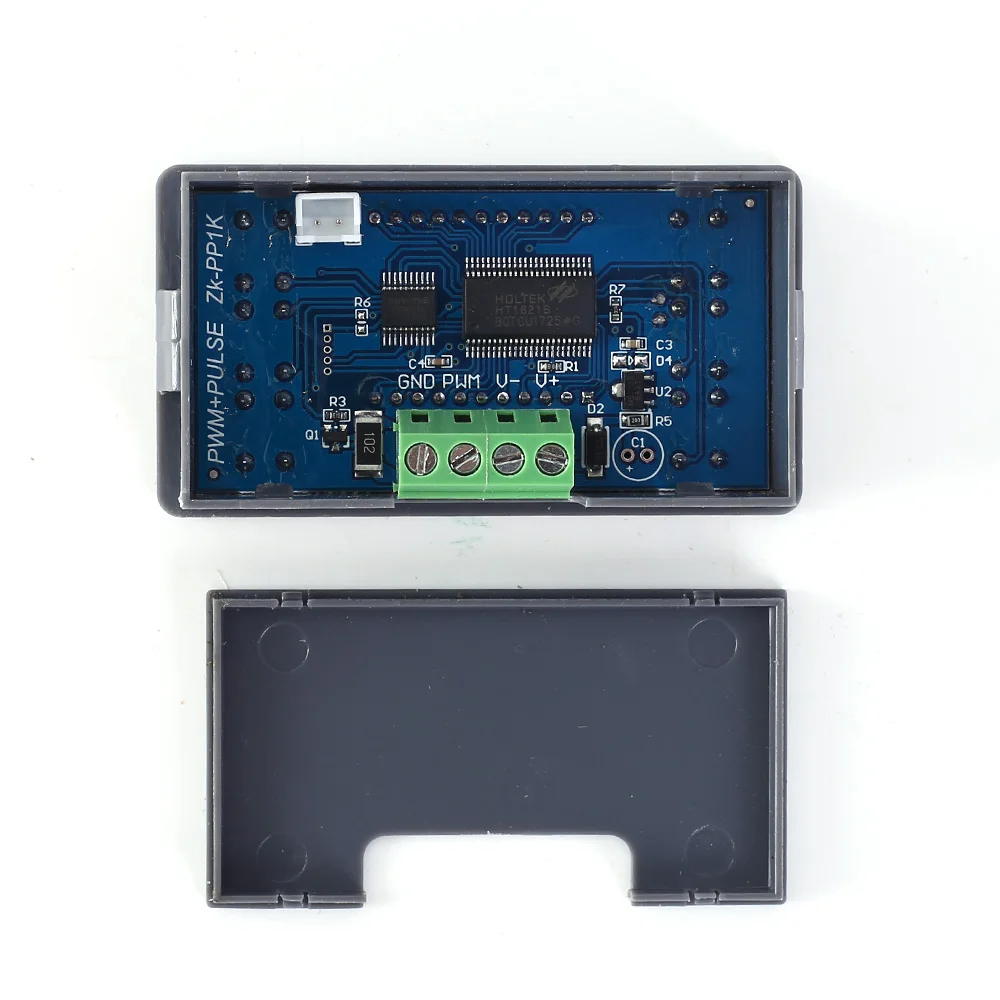

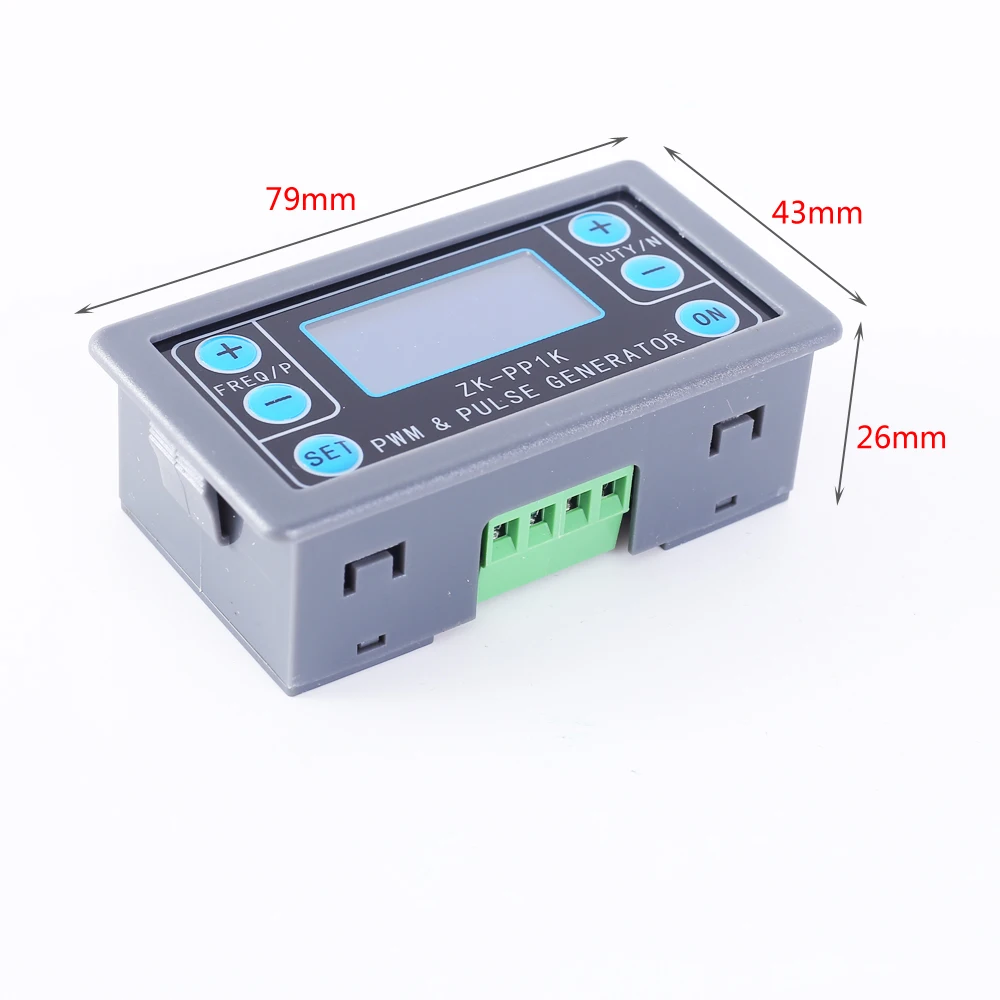

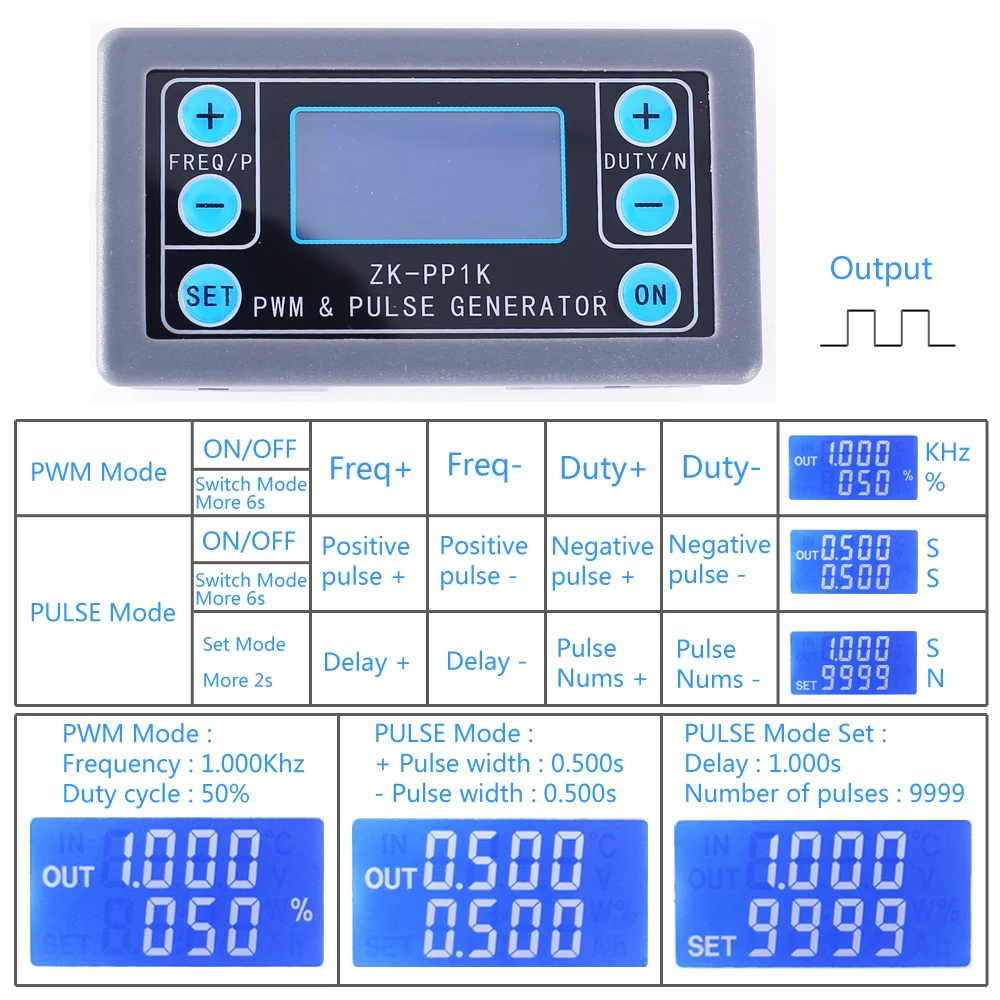

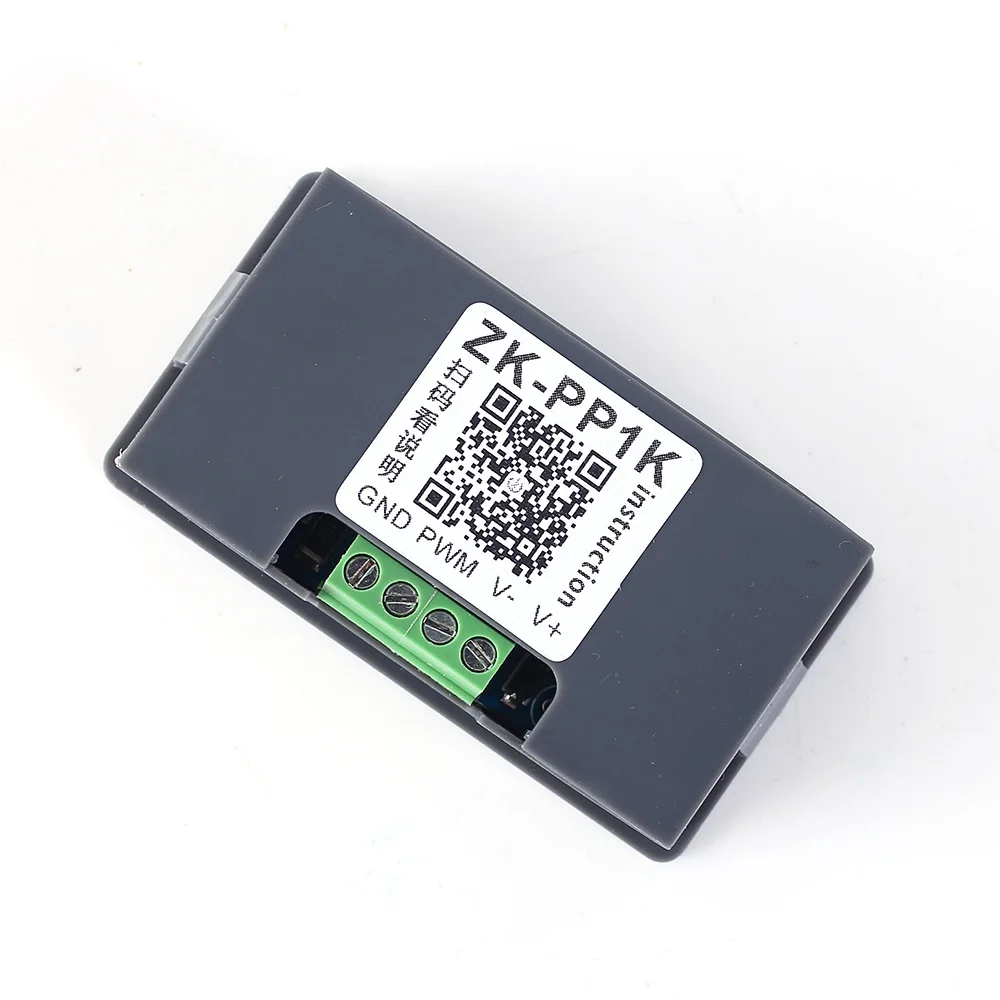

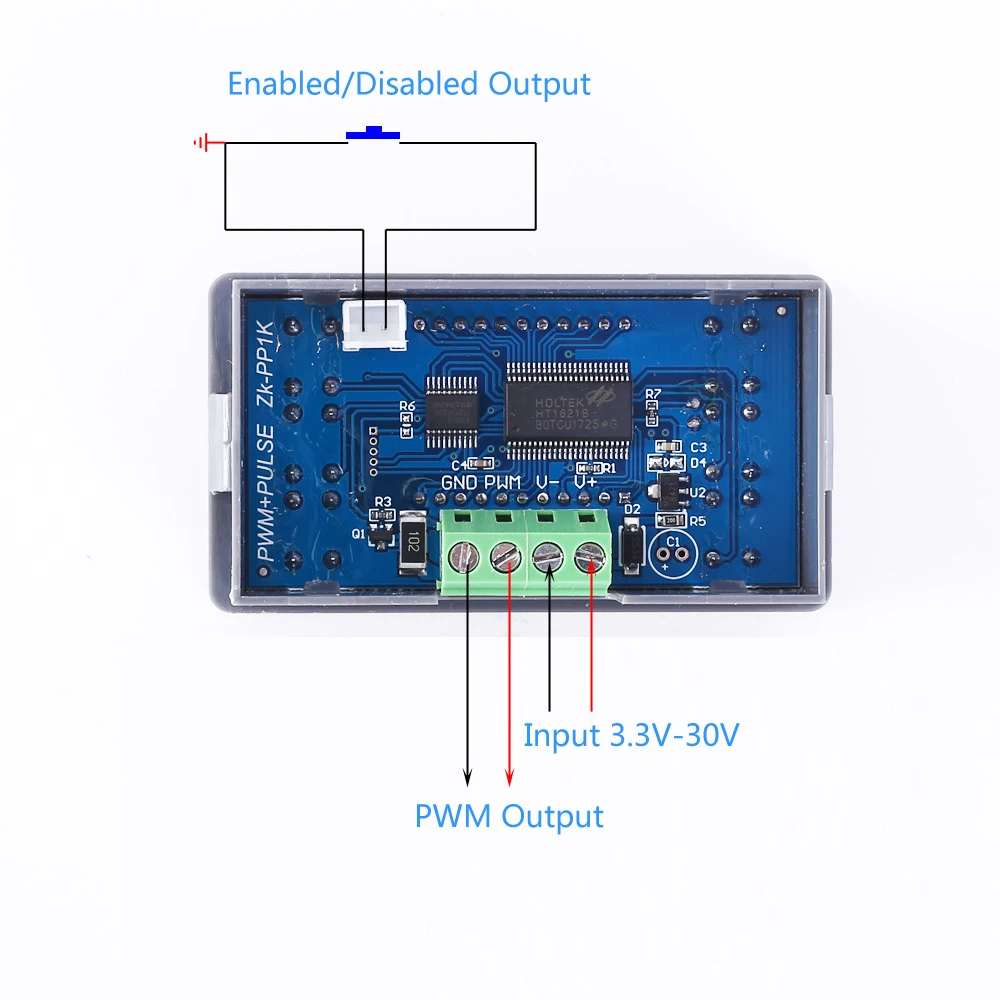

1. Описание: ZK-PP1K генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсных и выходных уровнях. Поддерживает двойной режим: режим PWM и импульсный режим. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии. 2. Особенности: 1>. Двойной режим: режим PWM и импульсный режим 2>. ЖК-дисплей высокой четкости 3>. Поддержка регулировки частоты 4>. Поддержка регулировки рабочего цикла 5>. Высокая точность обнаружения 6>. Поддержка функции отключения памяти 7>. 1-канальный выходной сигнал 8>. Поддержка обратной защиты 9>. Поддержка/отключение выхода 3. Параметры: 1>. Название продукта: ZK-PP1K PWM генератор сигналов 2>. Модель: ZK-PP1K 3>. Рабочее напряжение: DC 3,3 V-30V 4>. Диапазон частот: 1 Гц ~ 150 кГц 5>. Точность частоты: 2% 6>. Диапазон рабочего цикла: 0.00%-100% 7>. Выходной ток:<30 мА 8>. Количество импульсов: 1 ~ 9999 или бесконечное 9>. Время задержки: 0,000 s ~ 9999s 10>. Ширина импульса: 0,000 s ~ 9999s 11>. Точность времени: 1 мс 12>. Амплитуда выхода: то же, что и входное напряжение 13>. Рабочая температура:-20 ° ~ 85 ° 14> Рабочая влажность: 0% ~ 95% относительной влажности 15>. Размер: 79*43*26 мм 4. Режим работы: 1>. Режим ШИМ: частота, рабочий цикл 1,1>. Это режим PWM при отображении '%'. 1,2>. Заводской режим по умолчанию-режим PWM. 1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц. 1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного цикла для частоты. Пользователь может короткое нажатие, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%. 1,5>. Короткое нажатие кнопки «on» для включения или отключения выхода. Включено вывод при отображении символа «out' слева. Отключено выходное значение, если не отображается символ «out'», и модуль выпустит 0 В. 1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%. 1,7>. Режим работы переключателя: удерживайте нажатой кнопку «установить» около 6 секунд. Затем он войдет в импульсный режим, если символ «%» исчезнет справа. 2>. Импульсный режим: ширина импульса, задержка, номер импульса 2,1>. Это режим PWM без символа дисплея '%'. 2,2>. Кнопка P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установить диапазон времени 0,000 s ~ 9999s. 2,3>. Кнопка N + и N-используются для установки времени для отрицательного времени ширины импульса. Отображается на второй линии. Заданный диапазон времени составляет 0,000 s ~ 9999s. 2,4>. Короткое нажатие кнопки «on» для включения или отключения выхода. Включено вывод при отображении символа «out' слева. Отключено выходное значение, если не отображается символ «out'», и модуль выпустит 0 В. 2,5>. Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд, и отрицательную ширину импульса составляет 0,5 секунд. 2,6>. Нажмите кнопку «установить» в течение 2 секунд, чтобы установить количество импульсов и время задержки. На экране будет отображаться символ «установить» в левом нижнем углу. Примечание: один раз в этом режиме, выход будет отключен и выходной Пульс будет очищен. 2,7>. Кнопка P + и P-используются для установки времени задержки. Заданный диапазон времени составляет 0,000 s ~ 9999s. 2,8>. Кнопка N + и N-используются для установки количества импульсов. Диапазон набора-1 ~ 9999 или бесконечность. 2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей '----'). 2,10>. Автоматическое возвращение к импульсному интерфейсу нажатием кнопки «установить» в течение 2 секунд. 2,11>. Короткое нажатие кнопки «ON», чтобы после установки времени задержки, а затем начать вывод установленного количества импульсов. 2,12>. Он будет автоматически выводить 0 В, если количество импульсов отправлено. Выход будет отключен и четкие номера импульса, если нажмите кнопку «ON» во время вывода. 2,13>. Количество установленных импульсов выводится каждый раз, когда модуль включается, а затем останавливает выход или нажимает кнопку «on» для перезапуска. 5. Практическое применение: 1>. ШИМ-Выход 20 кГц, 60%: выберите режим ШИМ. Набор частоту до 20,00 и длительным сроком службы до 060%. 2>. Выход включается 0,6 s, 0,2 s, бесконечный цикл: Выберите импульсном режиме. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов на '----'. 3>. Задержка 5s после включения или нажатия кнопки «ON». Затем включите выход 0,6 s,OFF 0,2 s,infinite loop: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов на '----'. 4>. Задержка 5s после включения или нажатия кнопки «ON». Затем выходной сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100. 5>. Задержка 5s после включения питания. Затем удерживайте выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов на '----'. 6. Используйте шаги: 1>. Подключение к источнику питания. 2>. Выберите режим работы в соответствии со следующей инструкцией. 3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров. 4>. Короткое или длинное нажатие кнопки «duty +» или «duty-» для установки параметров. 5>. Подключение к нагрузке. 7. Применение: 1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития 2>. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя 3>. Генерирует регулируемые импульсы для использования MCU 4>. Диммер 5>. Регулятор скорости 8. Примечание: 1>. Это 1-канальный сигнал выходного сигнала. 2>. Максимальный выходной ток составляет 30 мА. Поэтому он не может непосредственно управлять устройствами высокой мощности. 3>. Перед использованием ознакомьтесь с руководством и описанием. 9. Посылка: 1>.1 шт ZK-PP1K PWM генератор сигналов;
