3 полосный генератор сигналов с ЖК дисплеем ШИМ импульсная частота рабочий цикл 1

3 полосный генератор сигналов с ЖК дисплеем ШИМ импульсная частота рабочий цикл 1

RM1307731646900239

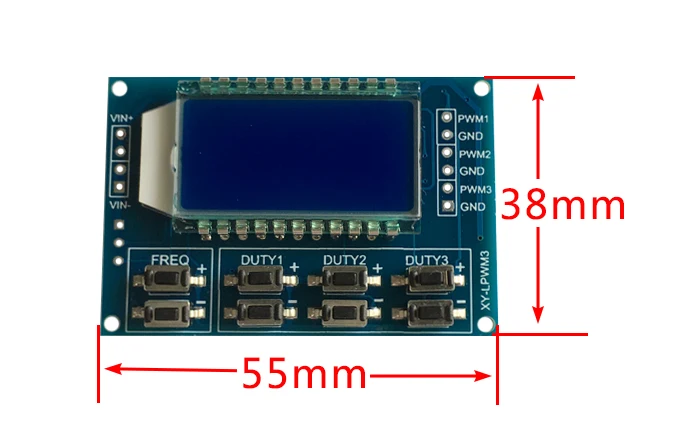

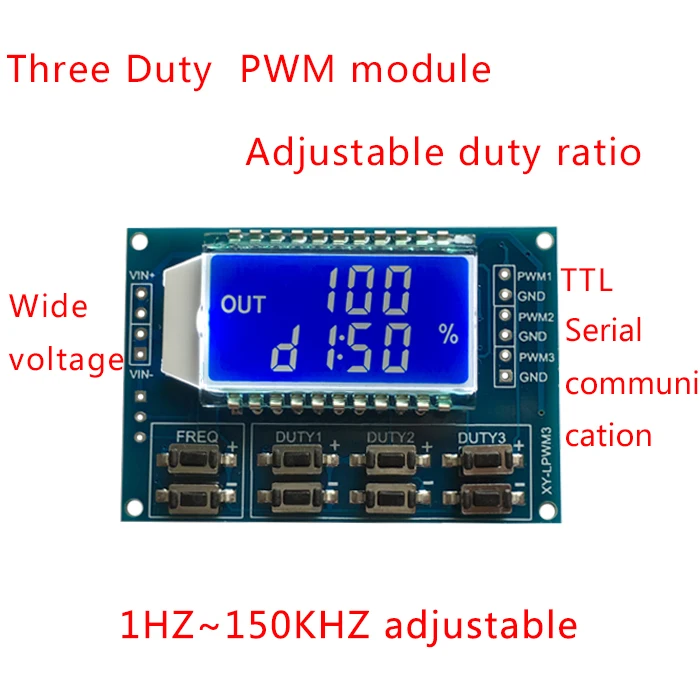

 Модуль Особенности:


1. Выход трех-канал ПВМ одновременно, Регулируемая частота, 3-канальный блок питания Выходная частота последовательное, коэффициент заполнения может быть самостоятельно регулируется, подходит для большинства случаев

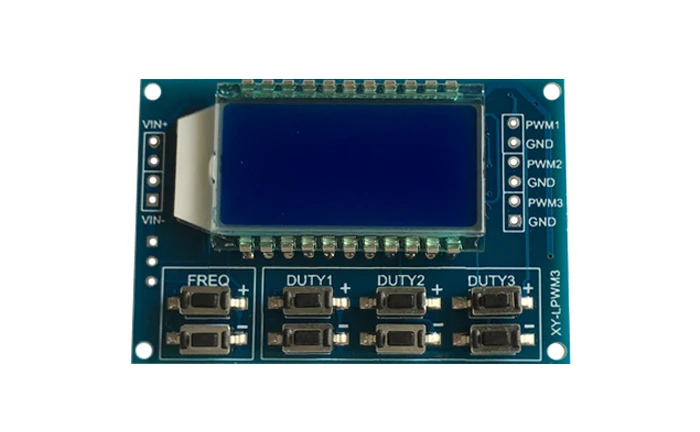

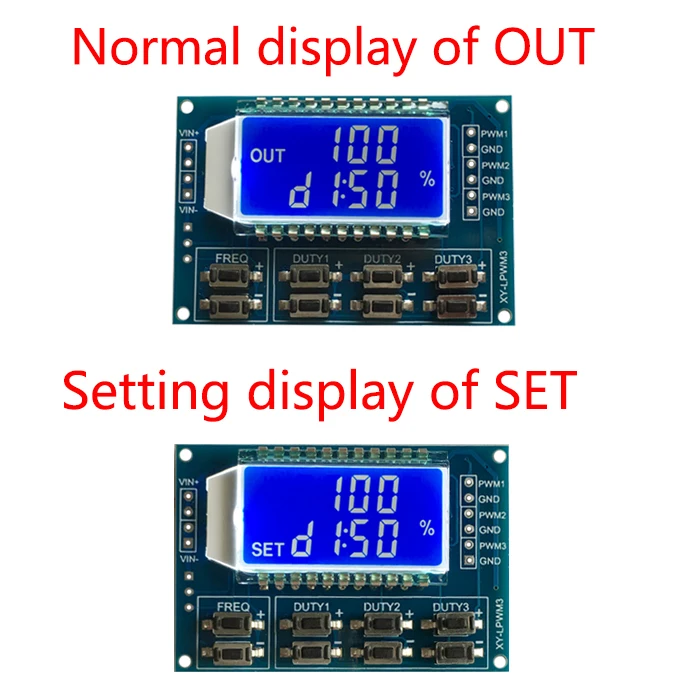

2. ЖК-дисплей может отображать частоту и рабочий режим datio, простой в использовании;

3. Широкий диапазон частот, высокая точность;

4. Поддержка последовательной работы

1 、 описание модуля

Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано по отдельности;

Частота делится на четыре области, автоматическое переключение:

1. XXX (без запятой): 1 Гц шаговый блок, Диапазон: 1 Гц ~ 999 Гц;
2. X.XX (десятичная находится в сотни место): 0,01 кГц шаговый), Диапазон: 1,00 кГц ~ 9,99 кГц;
3. X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый), Диапазон: 10,0 кГц ~ 99,9 кГц;
4. X.X.X (десятичное значение в том месте): 1 кГц шаговый блок, Диапазон: 1 кГц ~ 150 кГц;

Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц;

1,01 представляют Пульс 1,01 кГц;

54,1 представляют Пульс 54,1 кГц

1.2.4 представляют Пульс 124 Гц

• Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %.

Все параметры могут быть автоматически сохранены в чехол power cut.

2, параметр настройки

Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности.

3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения.

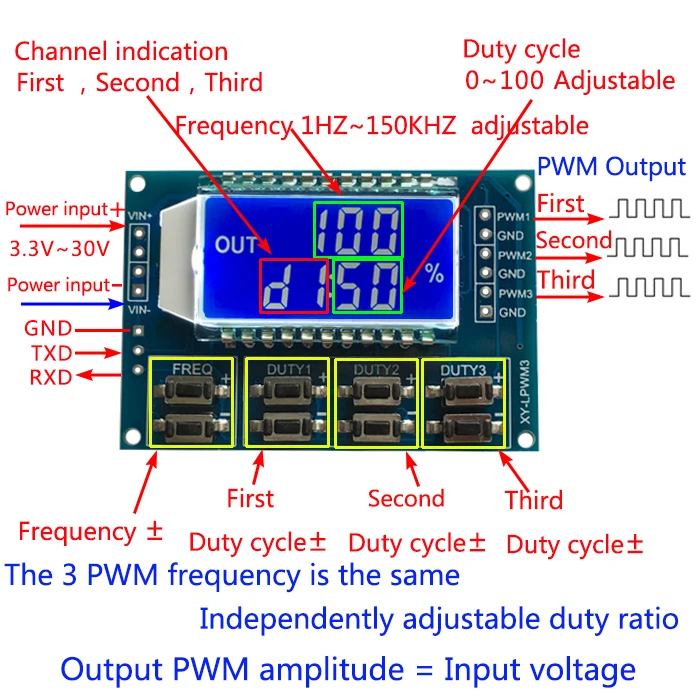

3. Параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30V;

2. Частотный диапазон: 1 Гц ~ 150 кГц;

3. Точность частоты: в каждом диапазоне точности составляет около 2%

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА

5. Выходная Амплитуда: ШИМ амплитуда и напряжение питания равное

6. Температура окружающей среды:-20 ~ + 70 ℃.

4. Область применения:

1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для разработки и использования экспериментов

2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;

3. Генерирующие регулируемые импульсы для MCU использования;

4. Создание регулируемого импульса, управления соответствующей цепи (PWM затемнения скорости и других приложений).

5. Серия UART


Скорость передачи данных: 9600 bps Данных Длина: 8
Остановка биты: 1
Контрольные цифры: нет
Регулятор давления газа: Нет

1. Установите частоту ШИМ

«F101»: Частота набора 101 Гц (001 ~ 999)

«F1.05»: Набор частоты 1,05 кГц (1,00 ~ 9,99)

«F10.5»: Набор частоты 10,5 кГц (10,0 ~ 99,9)

«F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0)

1. Установите коэффициент мощности PWM

"DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины;

Например, d1:050, установить 1th PWM коэффициент пошлины до 50%

1. Прочитайте настройка параметров

Отправьте строку «чтение», чтобы прочитать параметры настройки.

Формат сообщения: F156,D1:052,D2:059,D3:058,

Набор удачного возврата: вниз

Не удалось вернуть комплект: осень
