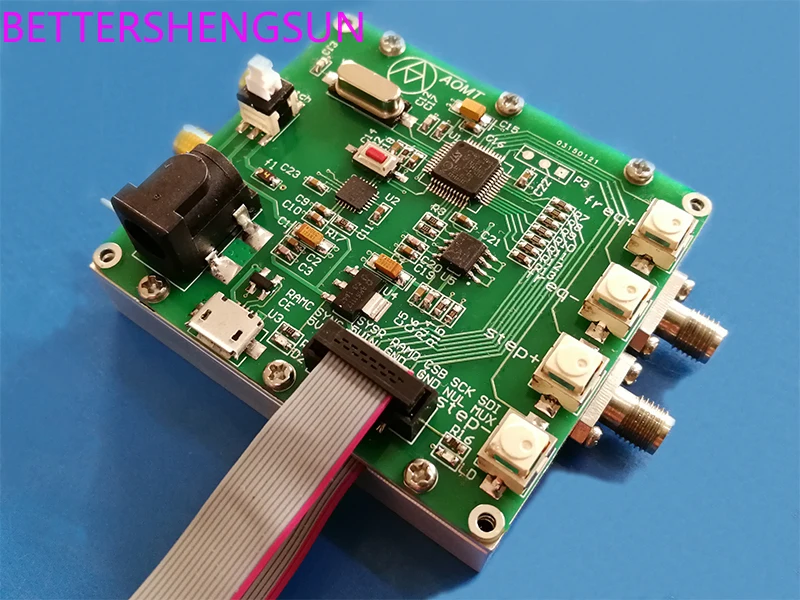

LMX2592-это чип-синтезатор частоты с фазовой блокировкой и отличной производительностью. Он имеет отличные характеристики фазового шума и высокую выходную мощность.

Диапазон выходной частоты может быть от 20 МГц до 10 ГГц;

Программируемая Выходная мощность может осуществлять контроль усиления.

3,3 В один источника питания со встроенным LDO.

Применение:

Миллиметрового беспроводное оборудование

Тестирование и измерительное оборудование

Радар

MINO

Оденьте и луча

Высокая скорость преобразования данных часы

LMX2592 модуль источника микроволнового сигнала развертки, 20 МГц-10 ГГц PLL Частотный синтезатор, физическая съемка, точечные продукты.

1. Модуль использует 4V-17V источник питания для работы, и 5V рекомендуется.Обратите внимание: при использовании с панелью управления, источника питания напряжение не должно быть больше, чем 5,8 V, в противном случае, последовательный порт чип панели управления будет повреждена.

2. Чип кнопок управления КСП, SCK, SDI, muxout, сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного и т. д. все светодиодный к 14-контактный разъем.

3. Используя метод соответствия индуктивности и пару дифференциальных выходных портов, получена более высокая выходная мощность.

4,2*7 расстояние от штифта до штифта рогового сиденья составляет 1,27 мм.

5. Модуль принимает высокочастотную нержавеющую сталь RF SMA интерфейс и внешнее отверстие винта.

6. Модуль может быть реализован через панель управленияФиксированная частота, прокатная частота, частотная скачкаФункции s, такие как настройки функций и изменения частоты, могут быть выполнены через программное обеспечение хост-компьютера.Плата управления может реализовать автономную работу модуля. Панель управления может сохранять предыдущие рабочие параметры. С контрольной платой модуль может работать с электричеством, и не нужно писать параметры каждый раз через компьютер.

7. Красный светодиодный индикатор указывает на источник питания и зеленый светодиодный индикатор блокировки (требуется установить регистр LMX2592).

8. Предоставление STM32 версии базового драйвера, включая все параметры регистра детальной конфигурации, повышение эффективности разработки.

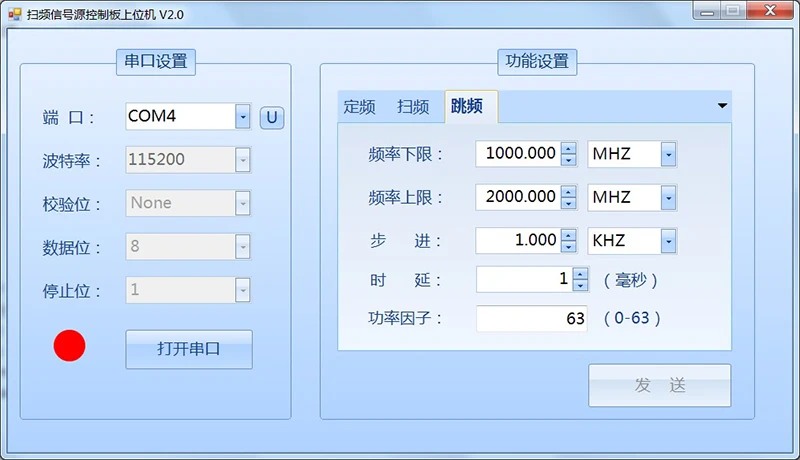

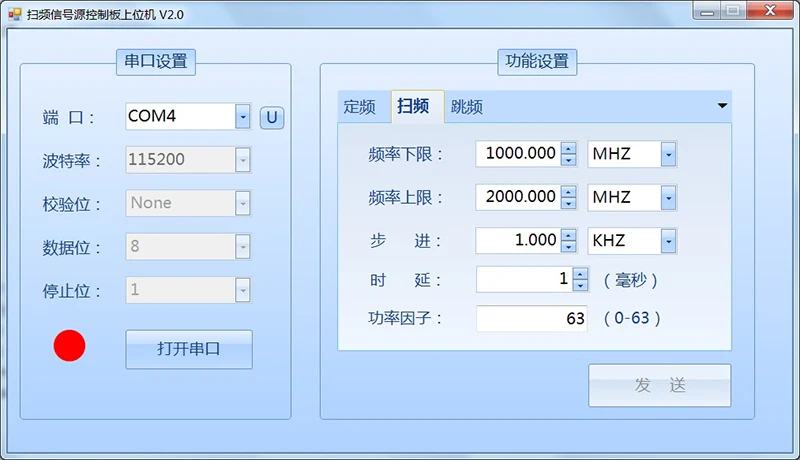

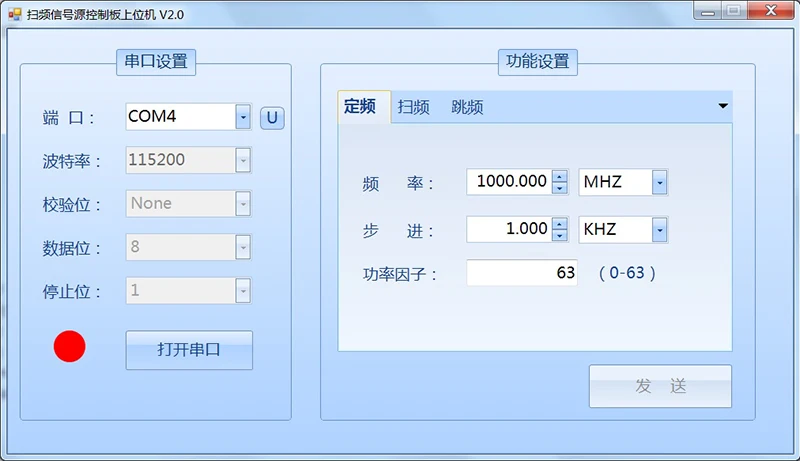

Интерфейс управления программным обеспечением с фиксацией частоты

Программное обеспечение управления интерфейсом развертки

Программный интерфейс управления частотой

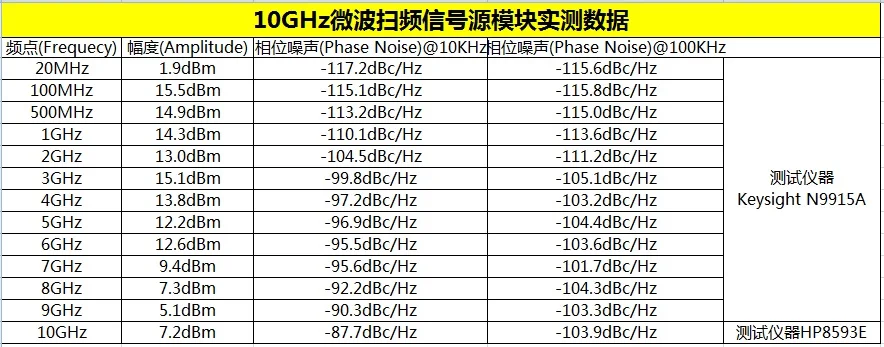

Модульная Измеренные данные:

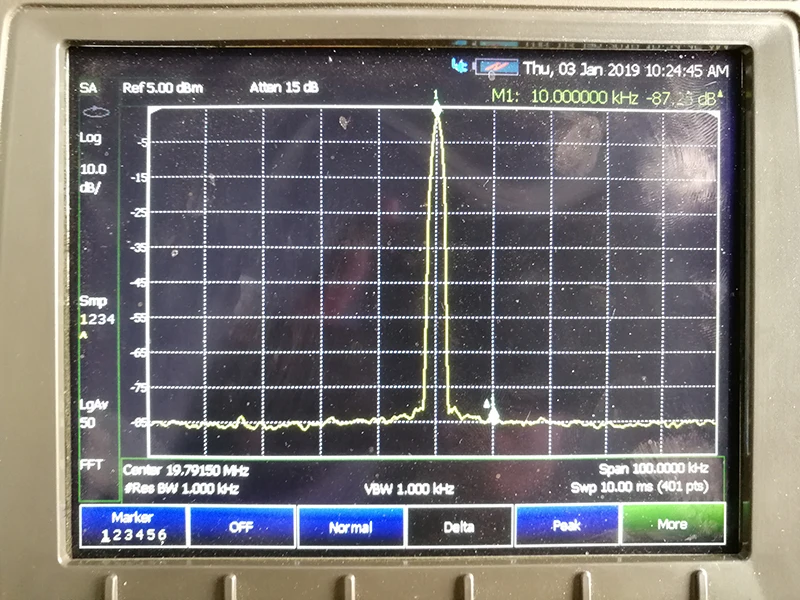

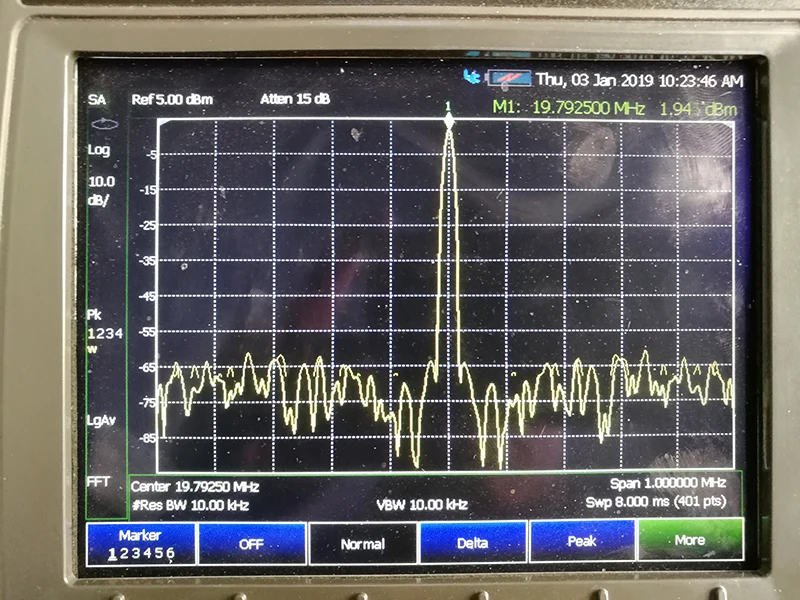

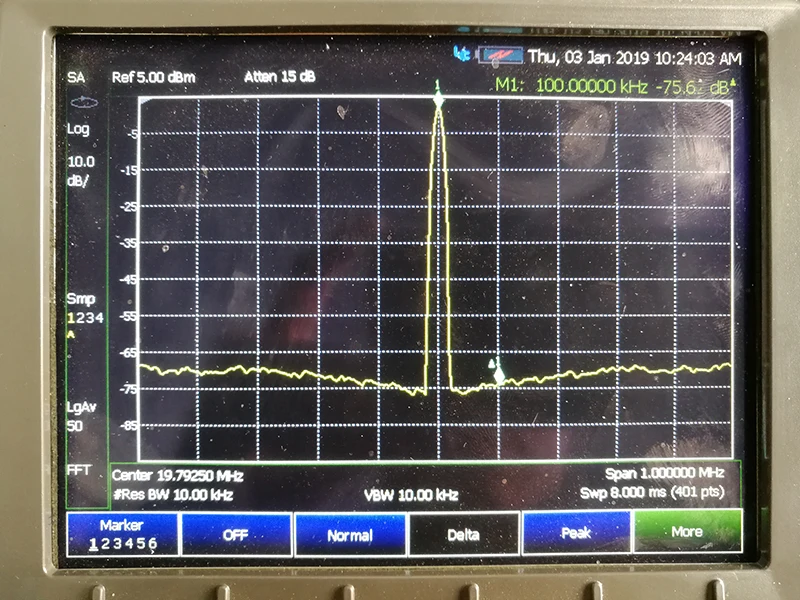

20 м амплитуда сигнала

Фазовый шум 20 м @ 10K

Фазовый шум 20 м @ 100K

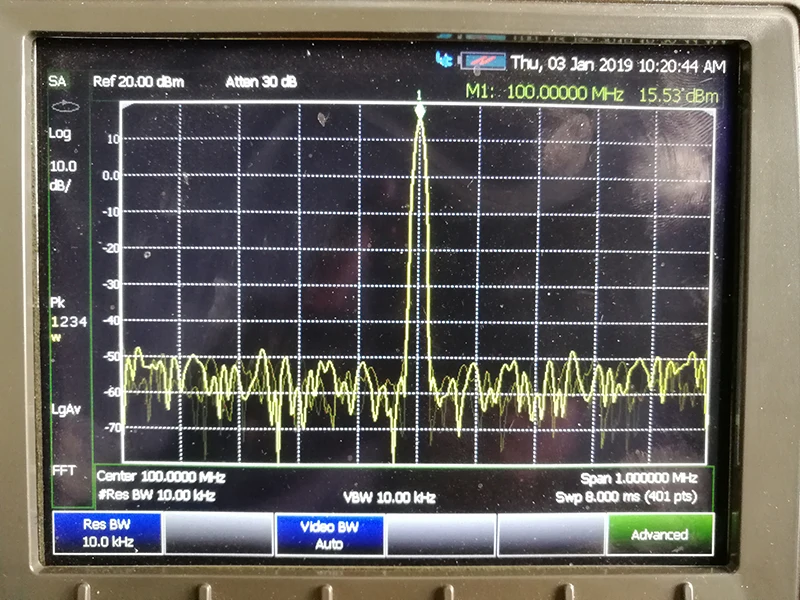

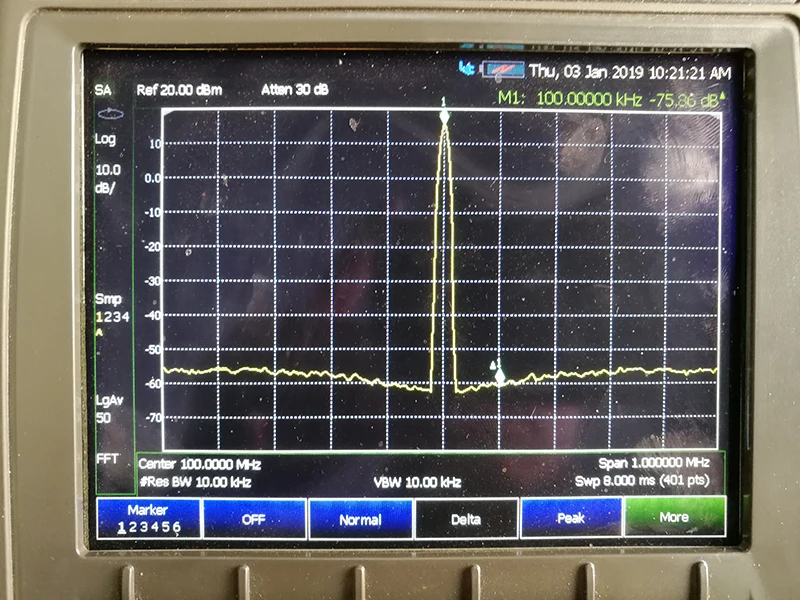

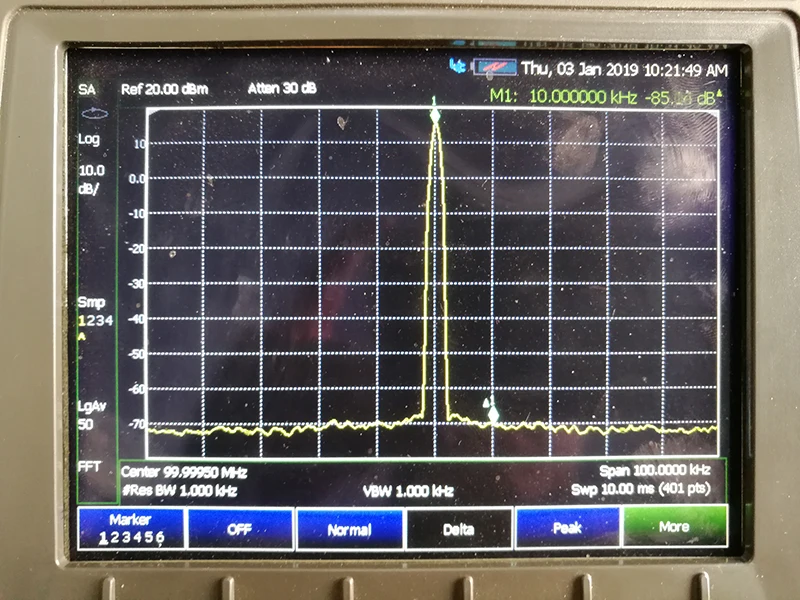

100 м сигнала амплитуда

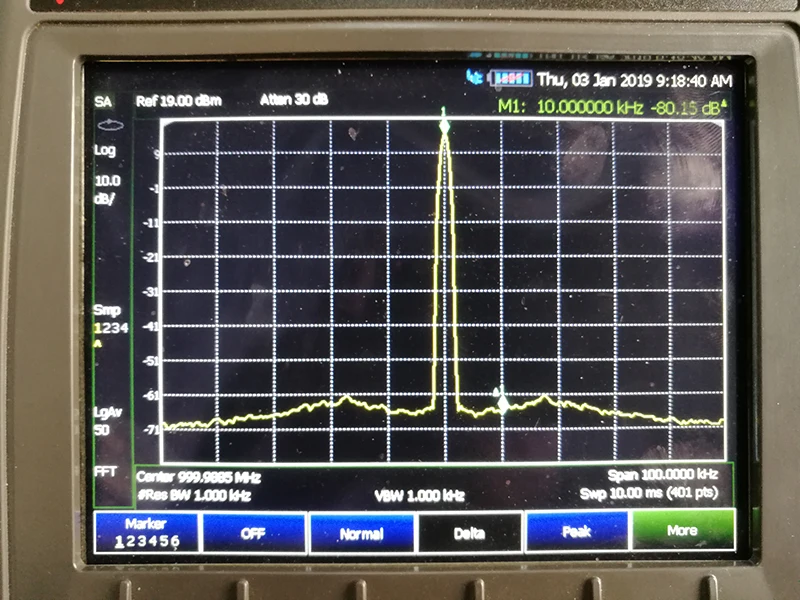

100 м Фазовый шум @ 10K

100 м Фазовый шум @ 100K

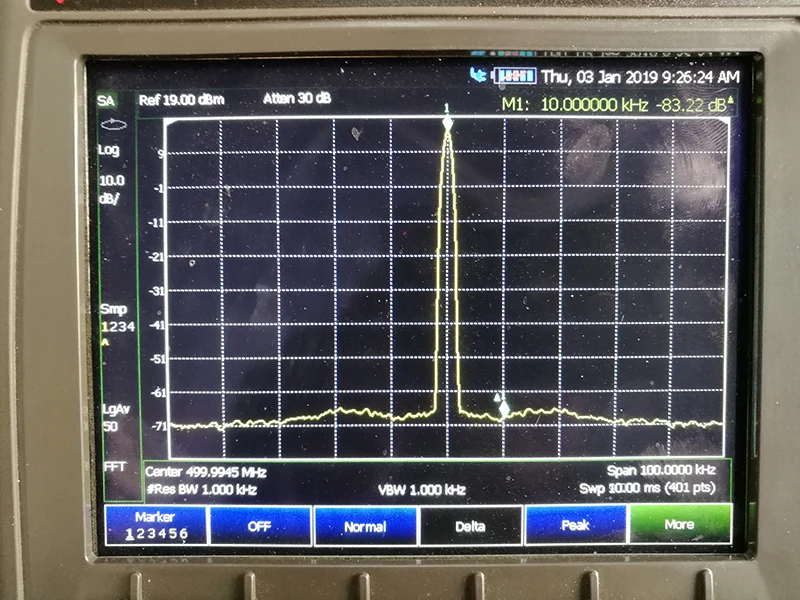

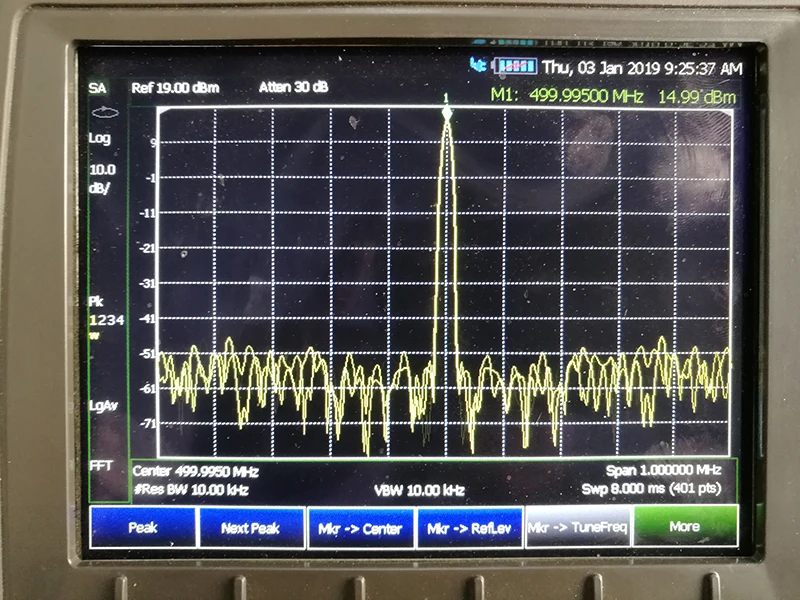

500 м сигнала амплитуда

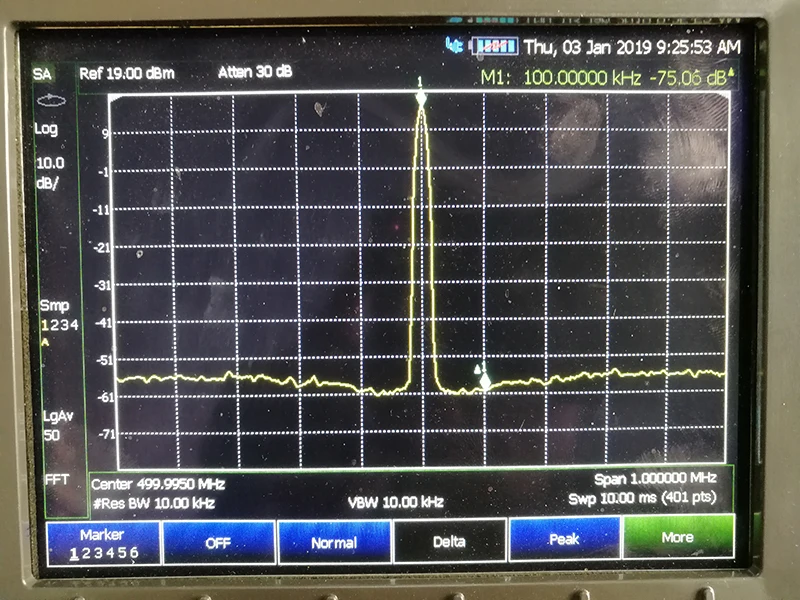

500 м Фазовый шум @ 10K

500 м Фазовый шум @ 100K

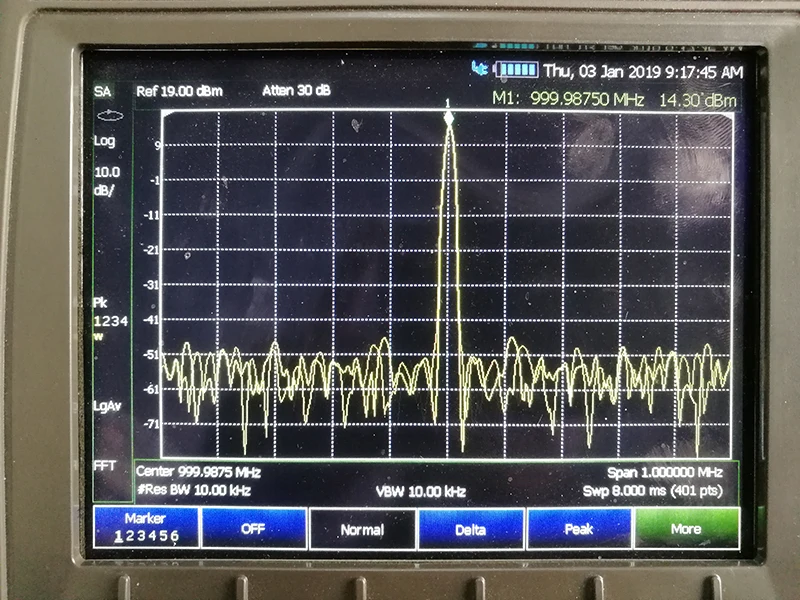

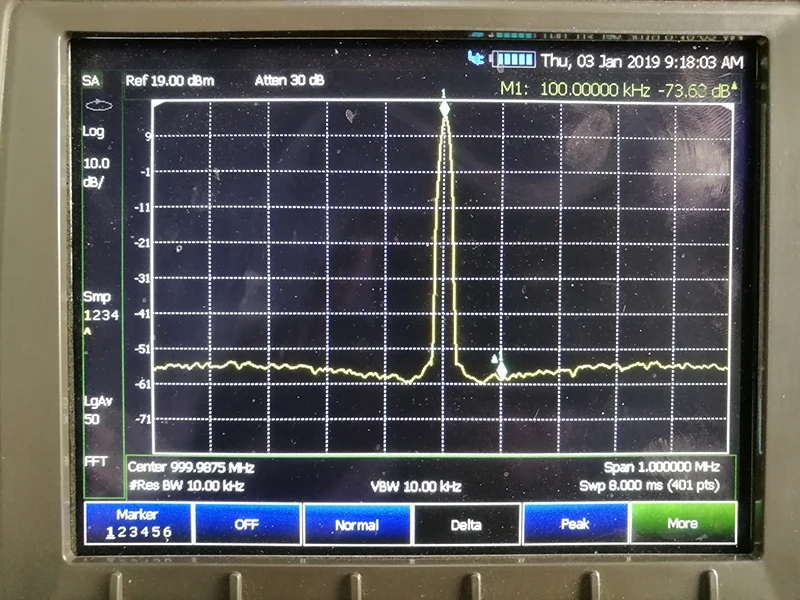

1G по оптовой цене амплитуда

Фазовый шум 1G @ 10K

Фазовый шум 1G @ 100K

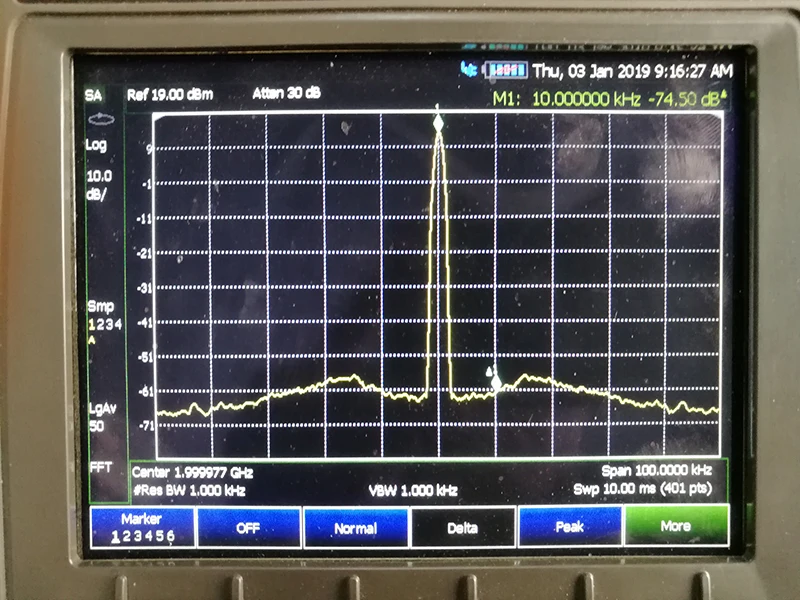

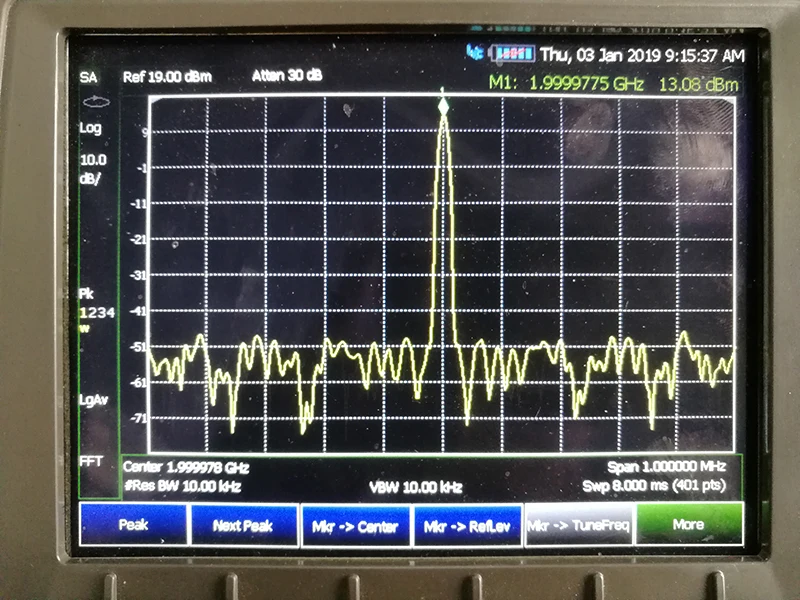

2G по оптовой цене амплитуда

2G Фазовый шум @ 10K

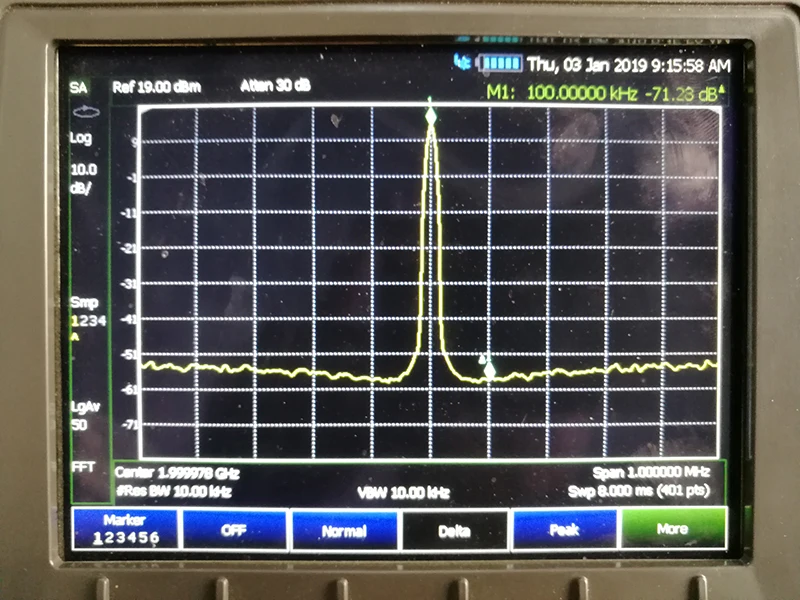

2G Фазовый шум @ 100K

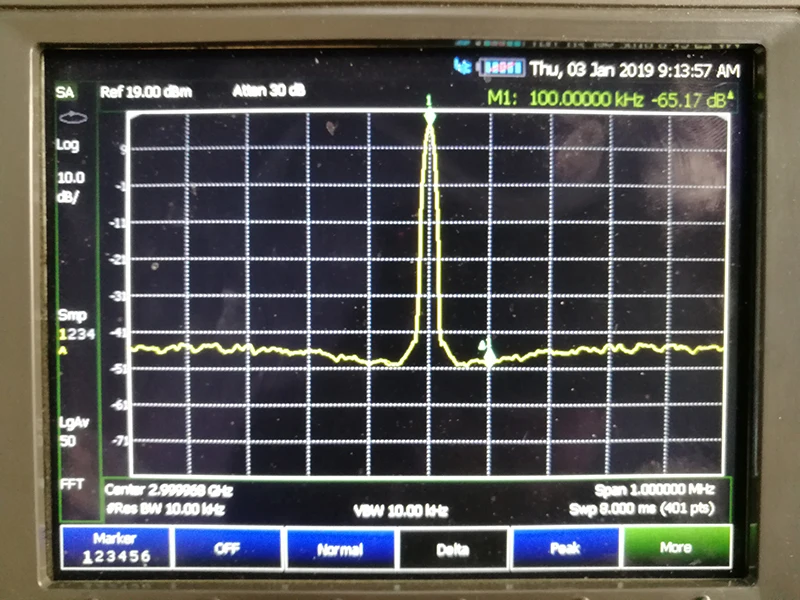

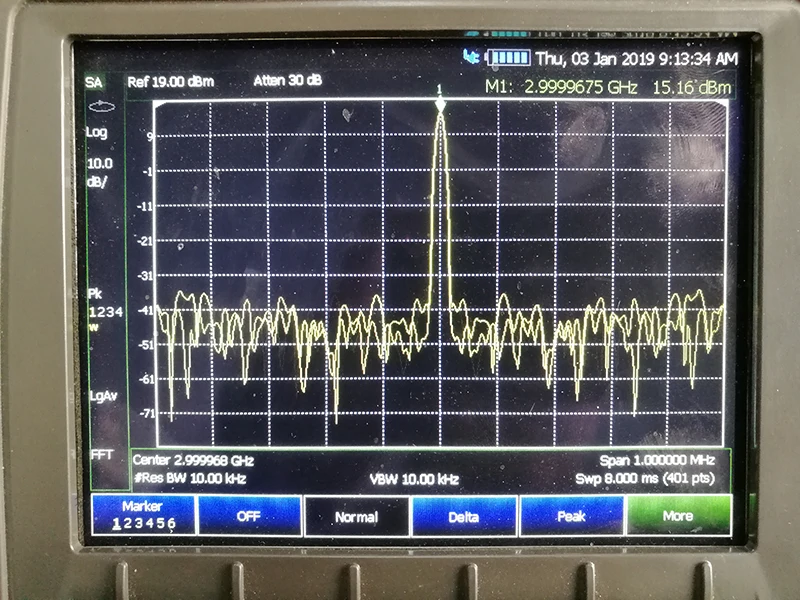

3G амплитуда сигнала

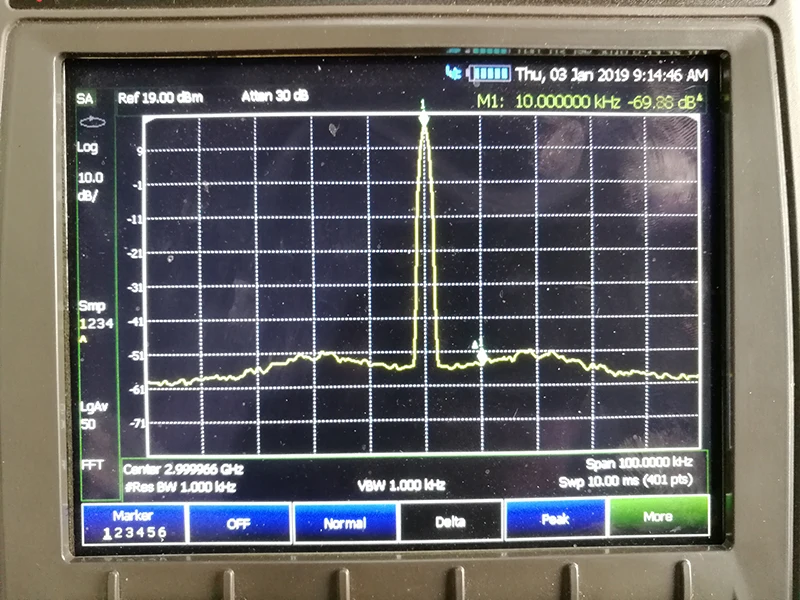

3G Фазовый шум @ 10K

3G Фазовый шум @ 100K

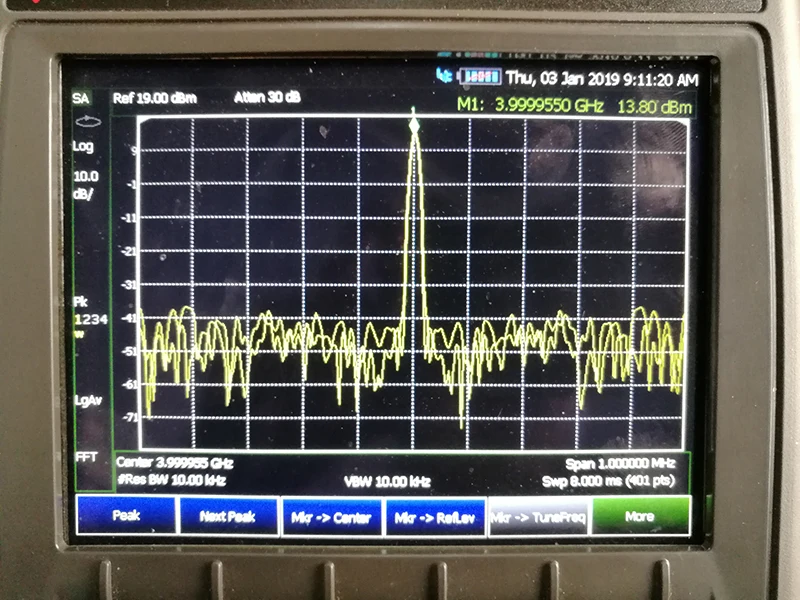

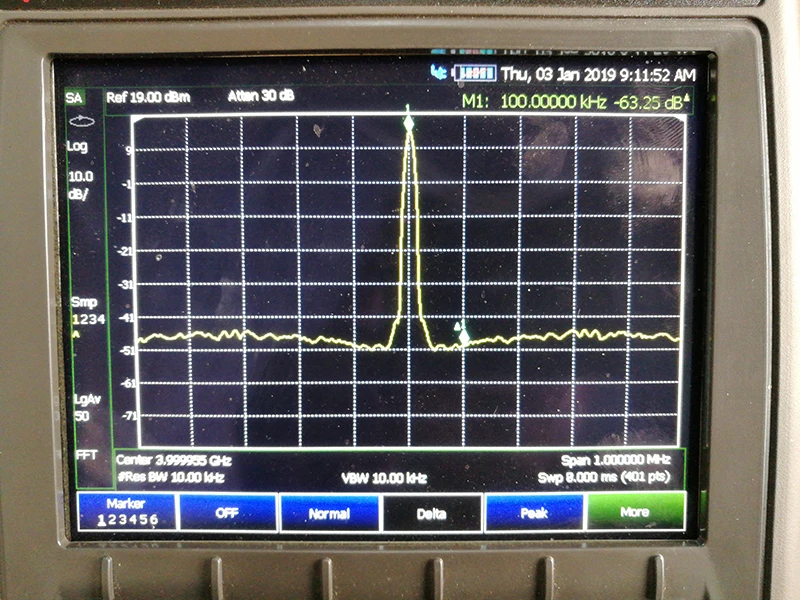

4G по оптовой цене амплитуда

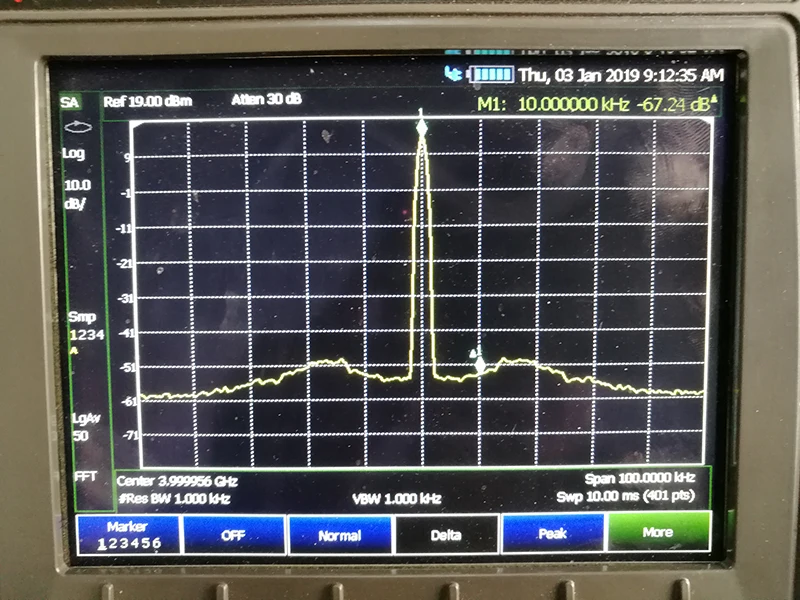

Фазовый шум 4G @ 10K

4G Фазовый шум @ 100K

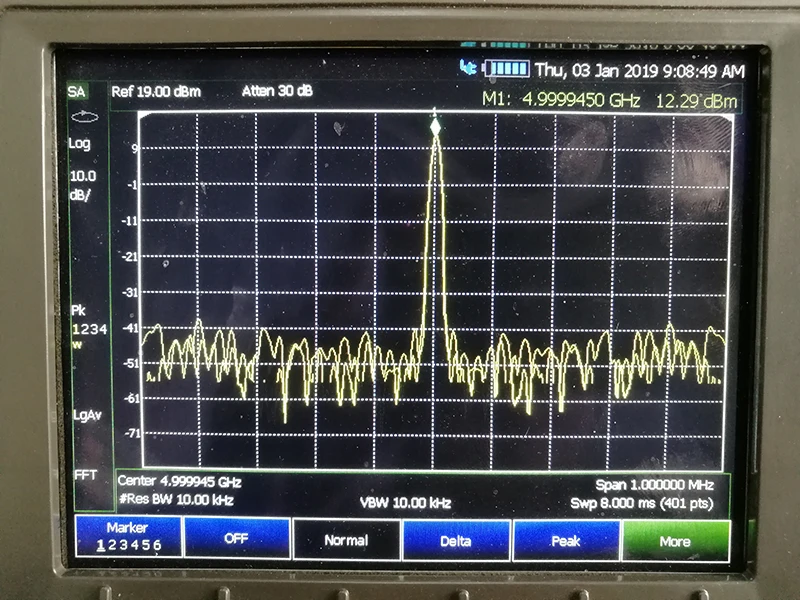

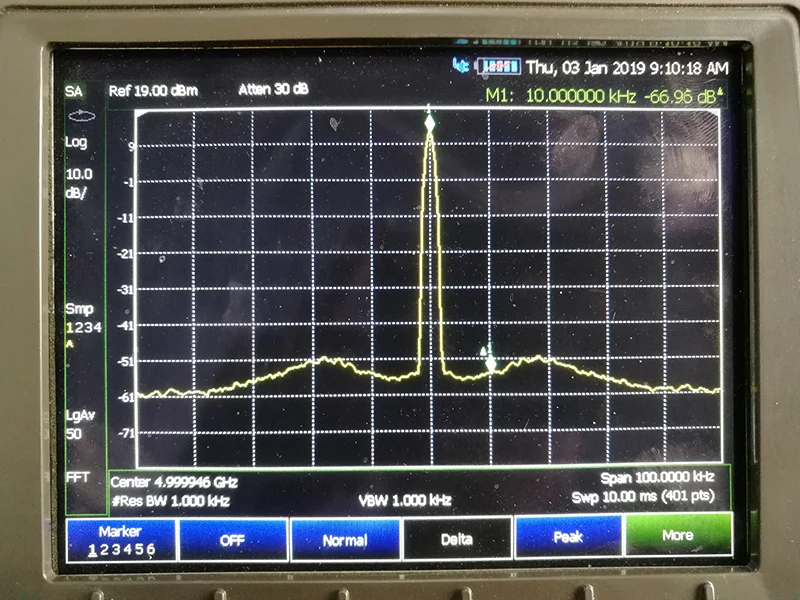

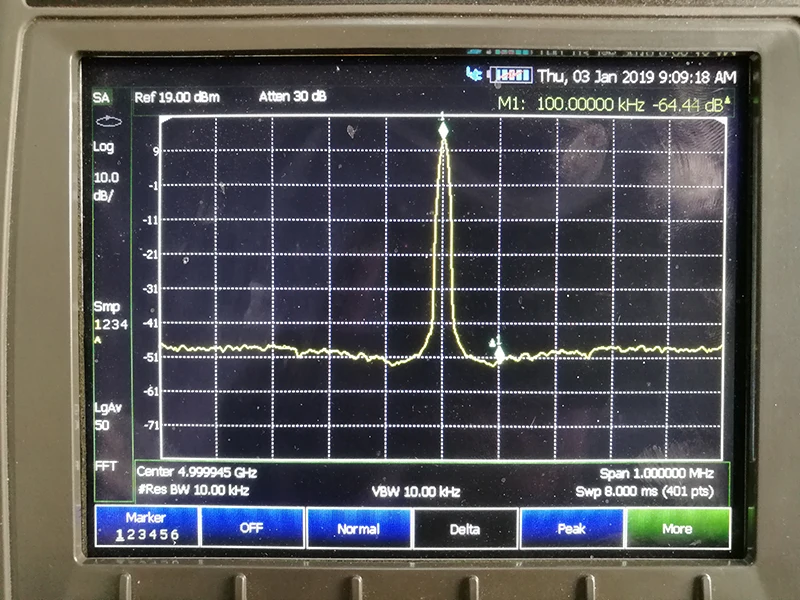

5G диапазон сигнала

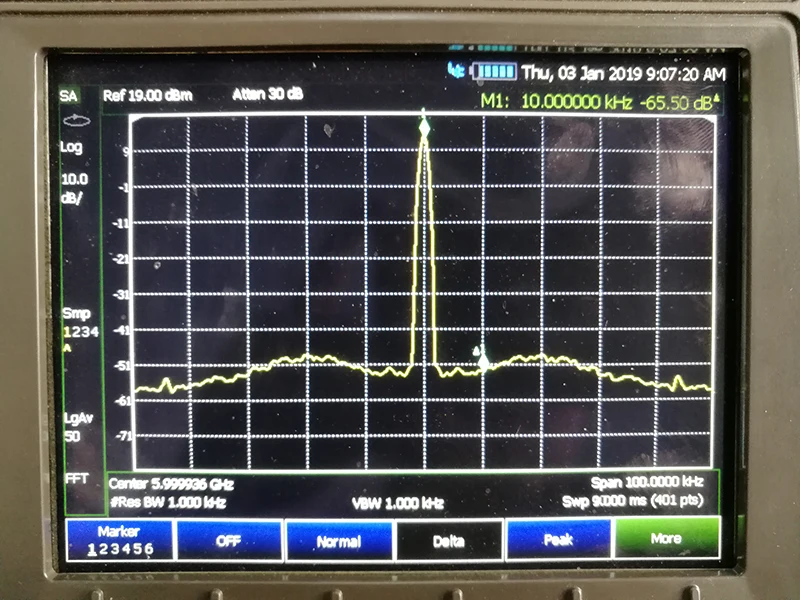

5G Фазовый шум @ 10K

5G Фазовый шум @ 100K

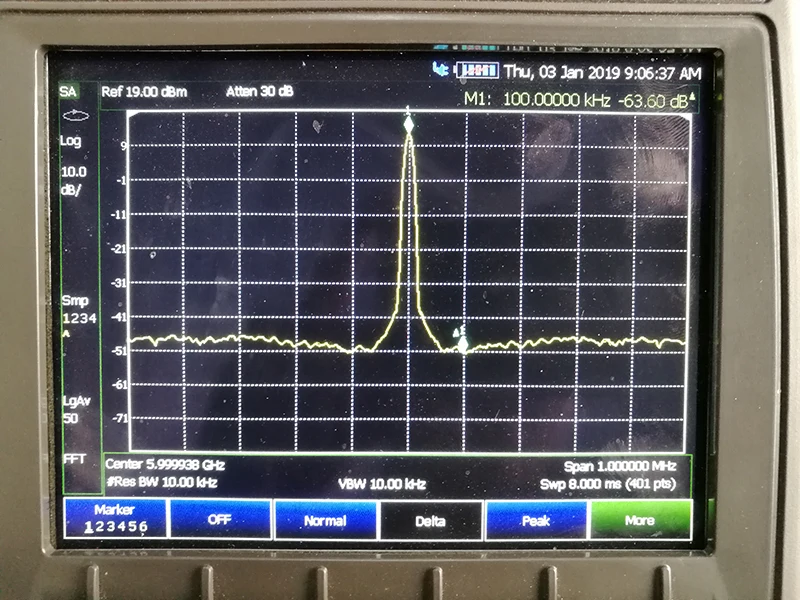

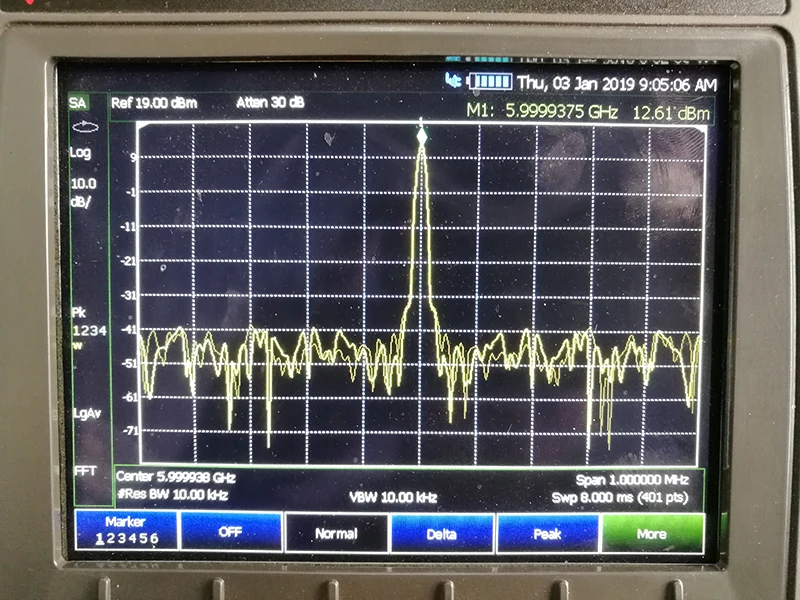

6G по оптовой цене амплитуда

6G Фазовый шум @ 10K

6G Фазовый шум @ 100K

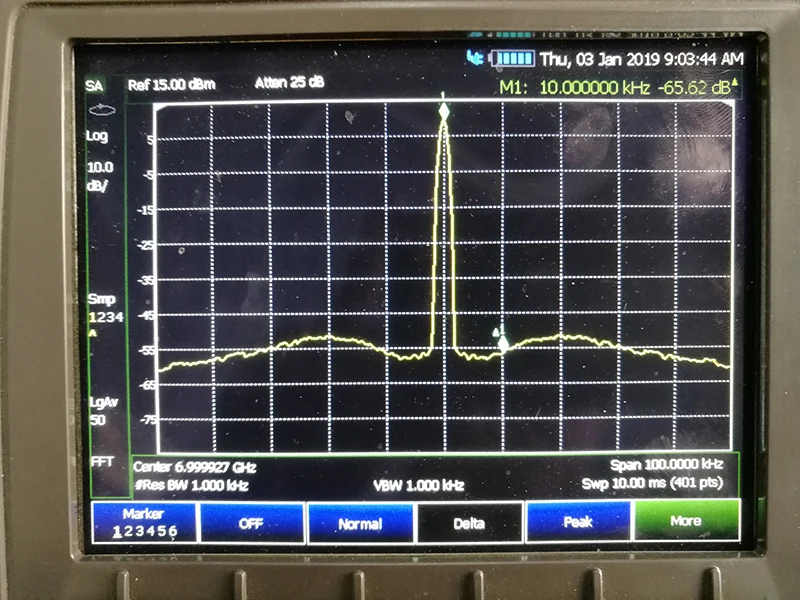

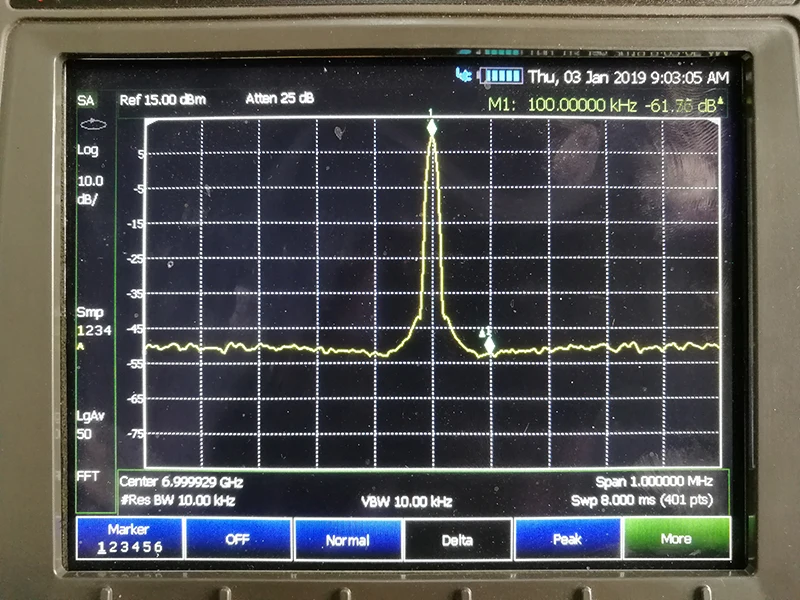

7 г диапазон сигнала

7G Фазовый шум @ 10K

7G Фазовый шум @ 100K

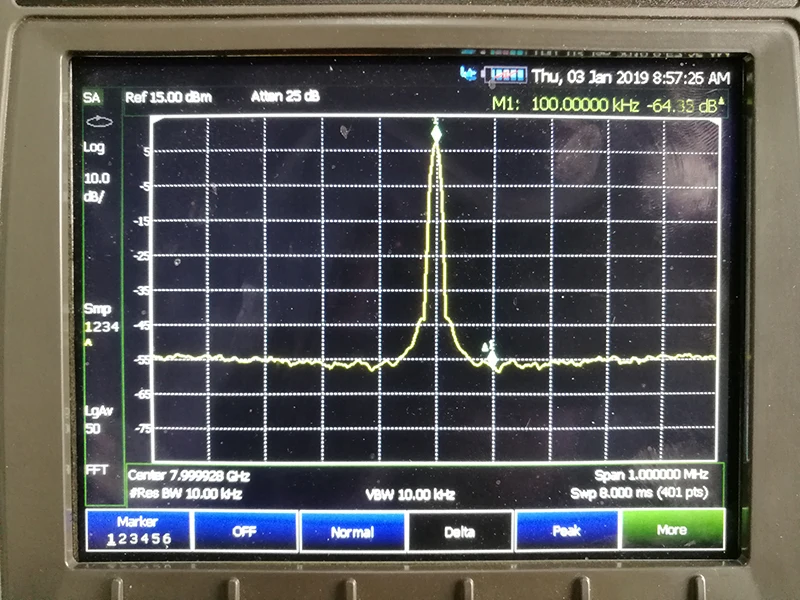

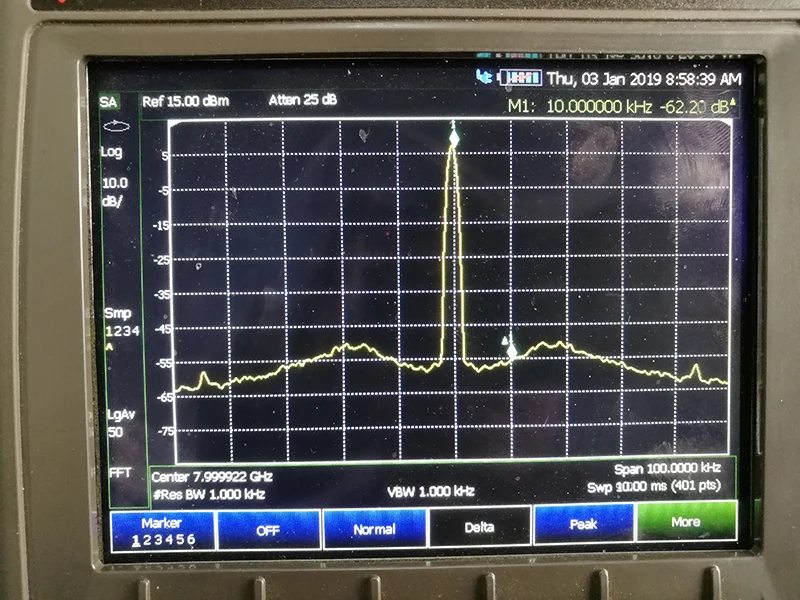

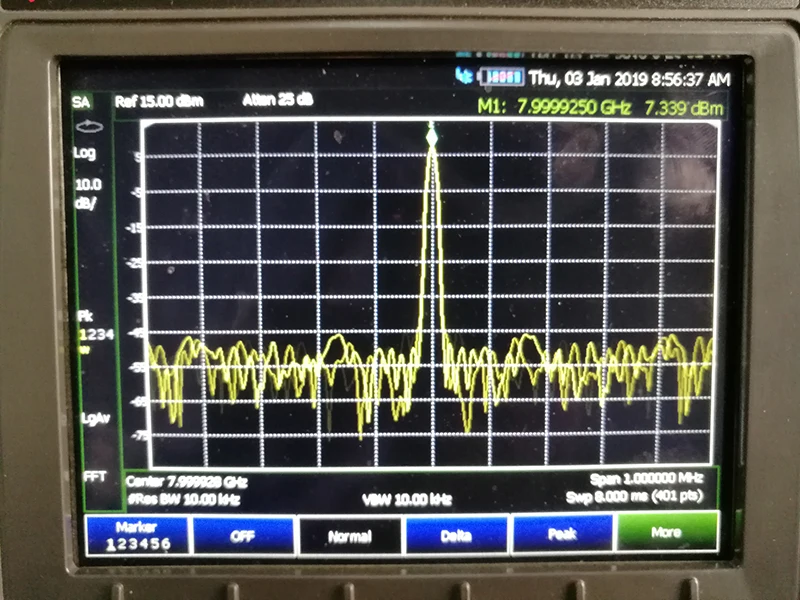

8G по оптовой цене амплитуда

8G Фазовый шум @ 10K

8G Фазовый шум @ 100K

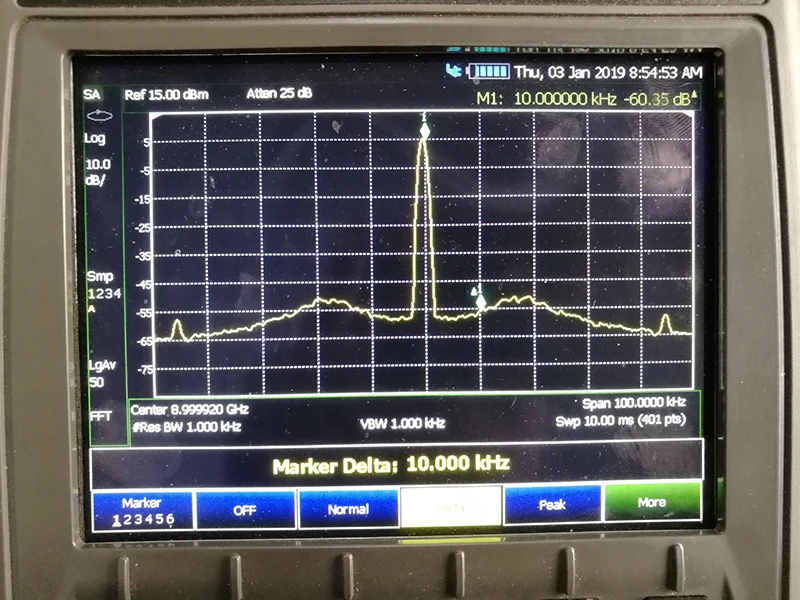

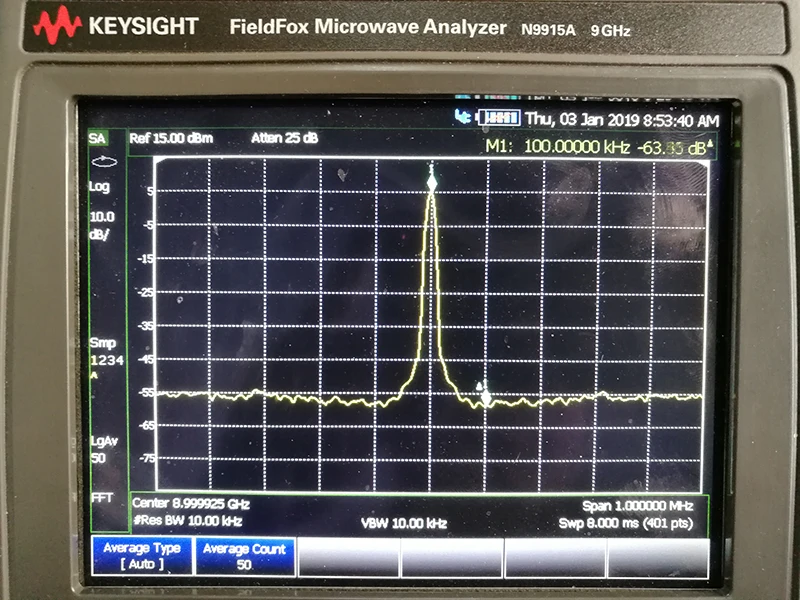

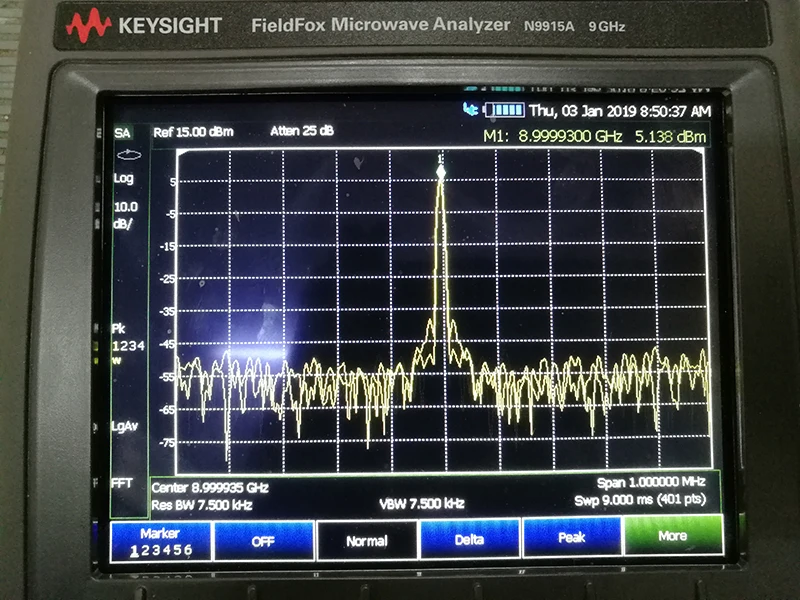

9 гС буквенным принтомНомерШиринаГрадуса

9 гВзаимноПозицияШумЗвук@ 10K

9G Фазовый шум @ 100K

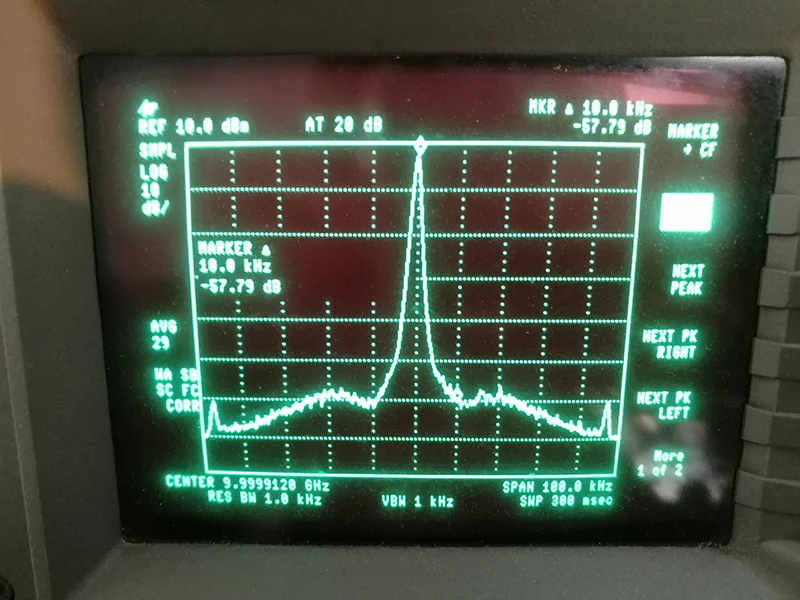

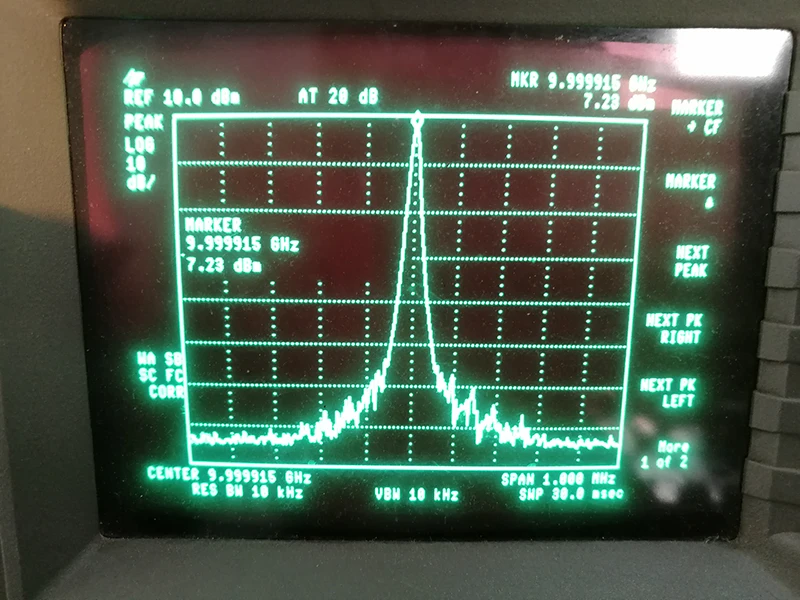

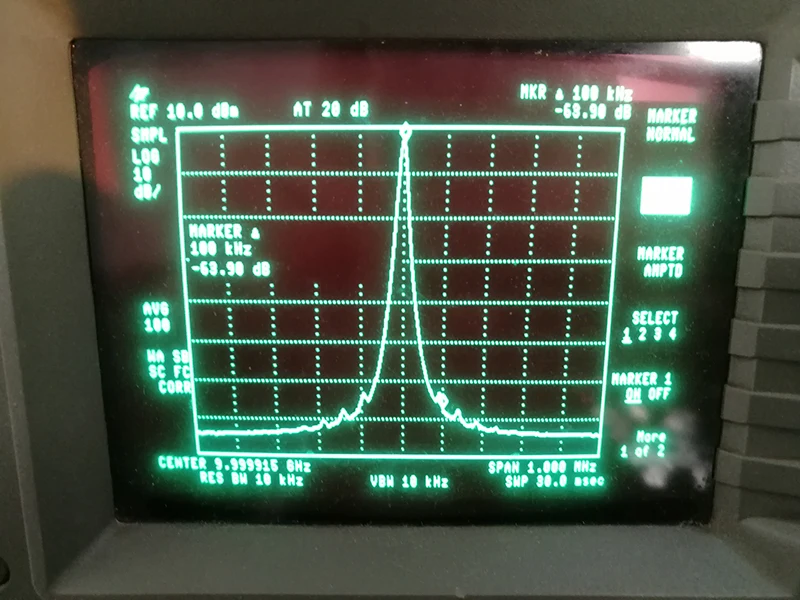

10G по оптовой цене амплитуда

10G Фазовый шум @ 10K

10G Фазовый шум @ 100K
