Сверхтонкая Беспроводная Индуктивная зарядка модульный модуль сделай сам

Сверхтонкая Беспроводная Индуктивная зарядка модульный модуль сделай сам

Напоминание

1. Индивидуальные пользователи и энтузиасты, пожалуйста, ознакомьтесь с описанием, отдельные пользователи и энтузиасты должны купить, сначала с электронными знаниями и опытом и возможностями производственной мощности, пожалуйста, смотрите подробную информацию об описании, параметры и характеристики продуктов подходят для их собственного использования, поэтому, пожалуйста, возьмите, можете дать полную игру их воображению«Сделай сам»Различные беспроводные зарядные устройства. Мы производители индивидуальных пользователей не предоставляем технологии

2Печатная плата модуля«Сделай сам»Необходимо иметь соответствующие электронные знания, а также соответствующие практические возможности; Электронные знания не очень понятны, пожалуйста, будьте осторожны, чтобы снимать. Спасибо!

Профиль продукта:
Модуль беспроводной передачи минимального объема, объем составляет всего 18*15*8 мм, без каких-либо внешних компонентов, кроме передающей катушки, получение самого высокого тока беспроводной зарядки может достигать 600 мА, в основном удовлетворяя потребности обычных электронных продуктов для зарядки блока питания, имеет возможность идентифицировать, Может в соответствии с размером нагрузки автоматически увеличивать или уменьшать эффективность передачи энергии около 70%. Простая, удобная установка и низкая стоимость, может работать непосредственно в широком рабочем напряжении 4 ~ 12 В, в основном используется в беспроводном источнике питания, небольших портативных электронных продуктах зарядки и разработки дизайна, имеет преимущества небольшого объема, прост в использовании, характеристики преобразования высокой эффективности, Низкая цена и так далее. В основном применяется: мобильный телефон, игровой автомат, аквариумное освещение и MP3 MP4, принадлежности для взрослых, цифровые камеры, электробритвы, поставляет различные продукты, такие как машинное обучение, медицинские, подводные.
Подробное описание:
Технология беспроводного источника питания позволяет приемнику передавать по воздуху, бумаге или пластиковой оболочке, может достичь мощности, может значительно облегчить применение, эта технология является последним прорывом в развитии и постепенно практичным. Мы используем беспроводное питание «Новая технология магнитного соединения резонанса энергопотребления составляет всего одну миллионную от традиционной электромагнитной индукционной технологии в источнике питания, когда передатчик заряжен, он не излучает электромагнитные волны, но вокруг образовалось нерадиационное магнитное поле. Магнитное поле используется для контакта с приемным концом для возбуждения резонанса принимающего конца, чтобы передавать энергию за счет небольшого потребления. В этой технологии сила магнитного поля будет аналогична силе магнитного поля Земли, людям не придется беспокоиться о том, что эта технология плохо повлияет на собственный корпус и другое оборудование.
Размер модуля:

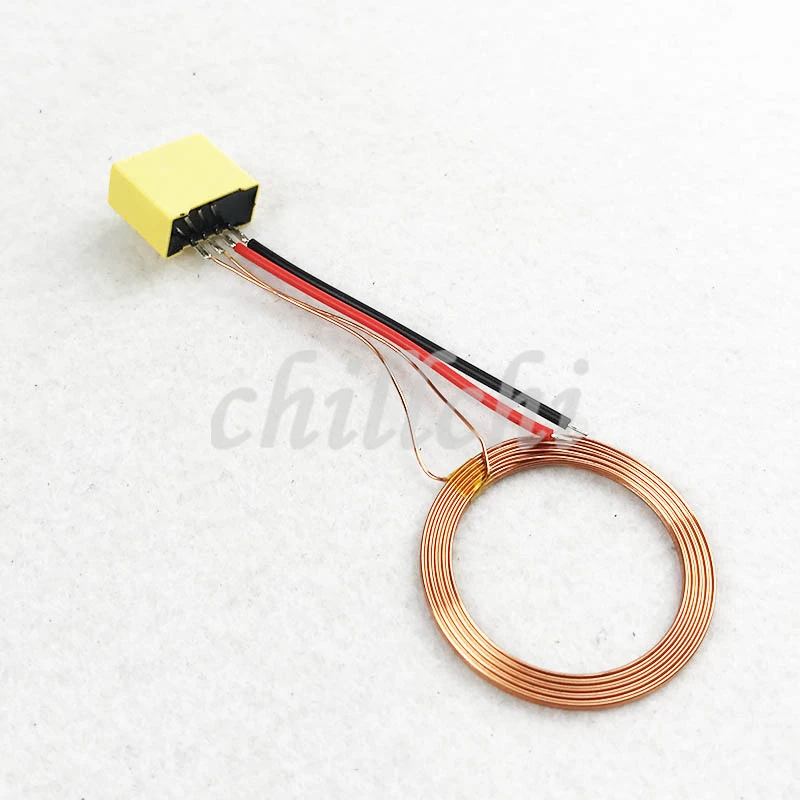

Модуль контроля выбросов: 18*15*8 мм

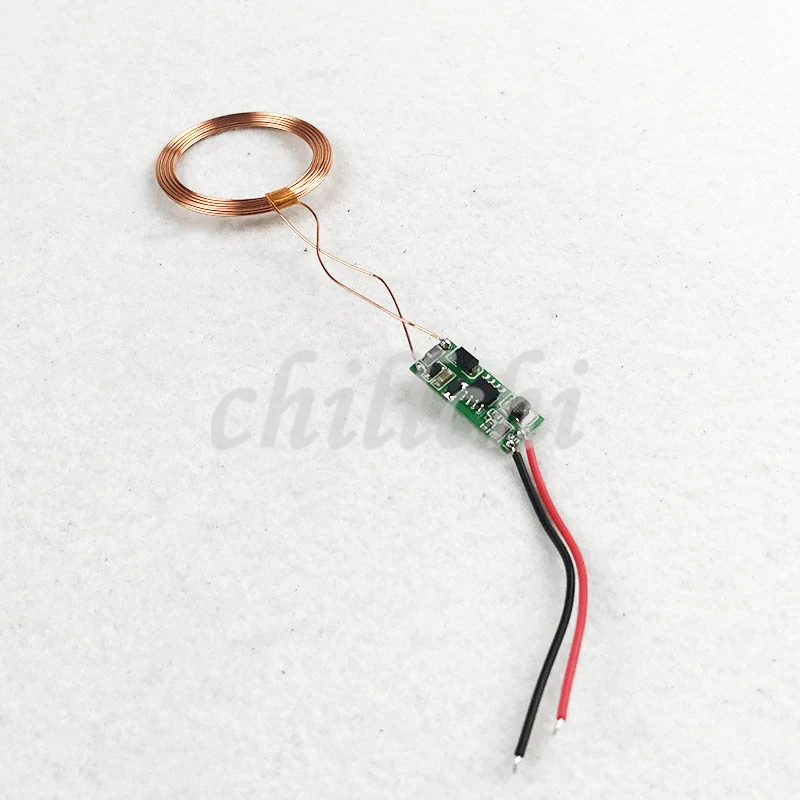

Модуль регулятора выходного напряжения: 24*10 мм

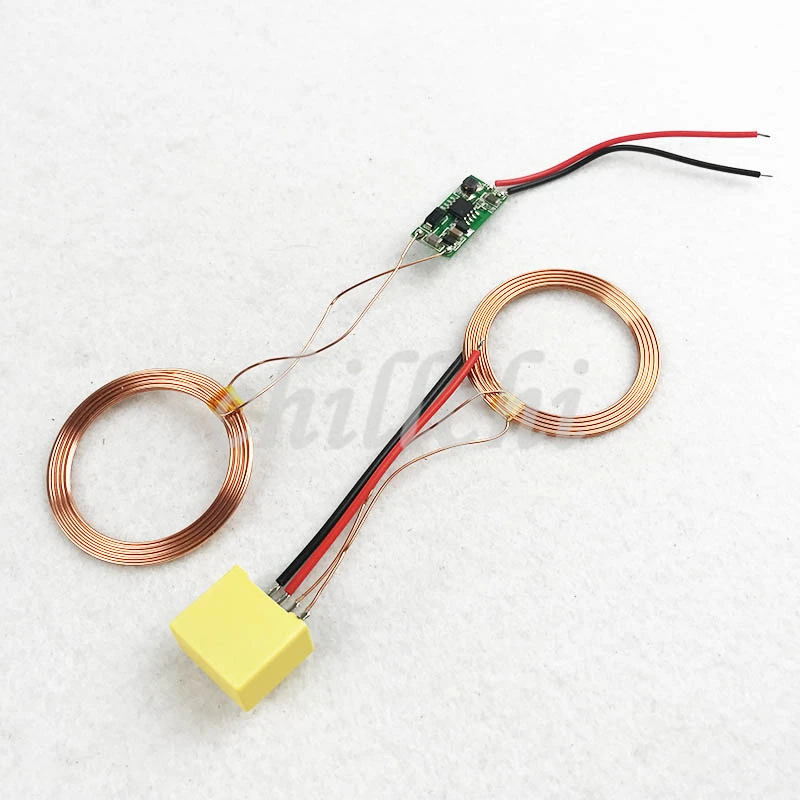

Производство рулонов: (этот комплект содержит пару катушек)
Индуктивность катушки передатчика: 25 ~ 30UH (индуктивность выходного тока большая, индуктивность выходного тока немного меньше)
Производство катушки запуска: диаметр круга 40 мм около 20N, индуктивность около 30uH
Сделайте приемную катушку: получение катушки выбор передатчика катушки поворачивает тот же размер в зависимости от конкретных обстоятельств обмотки катушки при определении расстояния поворачивается к принимающему напряжению немного выше, чем нагрузка лучше (также может быть непосредственно использован как приемные передающие катушки)
Режим подключения:

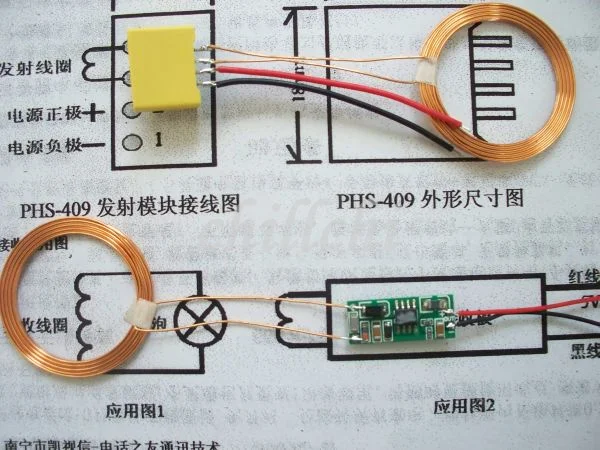

Режим подключения передающего модуля соединен с источником питания 1 pin; 2 pin соединен с источником питания; 3 и 4 штифта соединены с внешней направляющей катушкой.
Рабочее напряжение передающего модуля: 5 В ~ 12 В
Рабочий ток передающего модуля автоматически увеличивается или увеличивается с размером тока получающей нагрузки.
Выходной ток принимающего модуля: 5 В/100 ~ 600 мА (рекомендуется для использования в 250 мА)
Диапазон работы приемника: от 1 до 15 мм
Если текущая работа может быть подходящей для увеличения приема катушек, увеличьте расстояние передачи
