Характеристики
Программатор адаптер QFP100 LQFP100 QFP STM32F2 STM32F4 STM32 IC|Демонстрационные стенды| |
История изменения цены
*Текущая стоимость 6 035,77 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 7664.22 руб. | 7817.19 руб. | 7740.5 руб. |
| Jan-23-2026 | 6216.91 руб. | 6340.45 руб. | 6278 руб. |
| Dec-23-2025 | 7544.55 руб. | 7695.80 руб. | 7619.5 руб. |
| Nov-23-2025 | 7483.29 руб. | 7633.44 руб. | 7558 руб. |
| Oct-23-2025 | 5975.83 руб. | 6095.91 руб. | 6035 руб. |
| Sep-23-2025 | 7363.70 руб. | 7510.23 руб. | 7436.5 руб. |
| Aug-23-2025 | 7302.42 руб. | 7448.73 руб. | 7375 руб. |
| Jul-23-2025 | 7242.79 руб. | 7387.65 руб. | 7314.5 руб. |
Описание товара

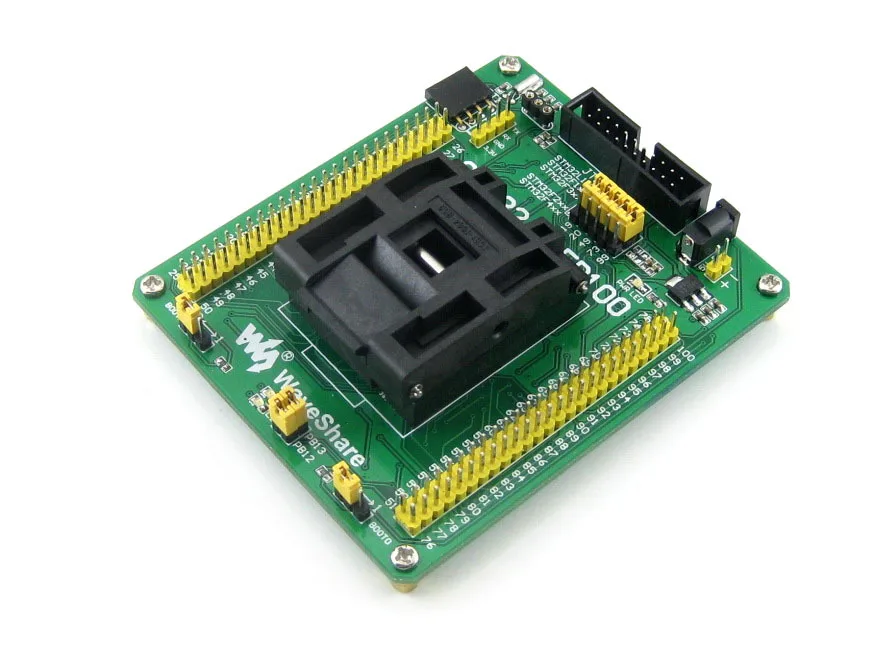

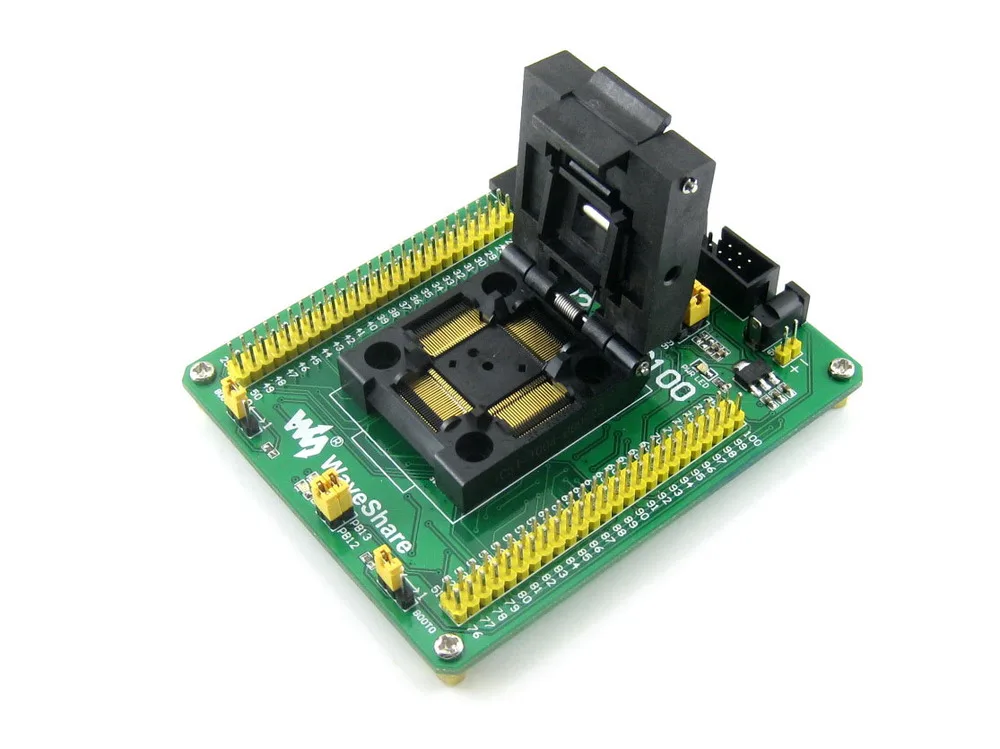

QFP100 LQFP100 QFP STM32F2 STM32F4 STM32 IC Тесты гнездо адаптера Программирование 0,5 Шаг Бесплатная доставка
Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP100 (0,5 мм шаг) посылка
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через встроенное Гнездо для системы часов
- Встроенный кристаллический осциллятор 32,768 K
- Два светодиодный индикаторы для тестирования, которые подключены к ввода/вывода через перемычки
- Все булавки MCU доступны для Расширительных разъемов
- Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства

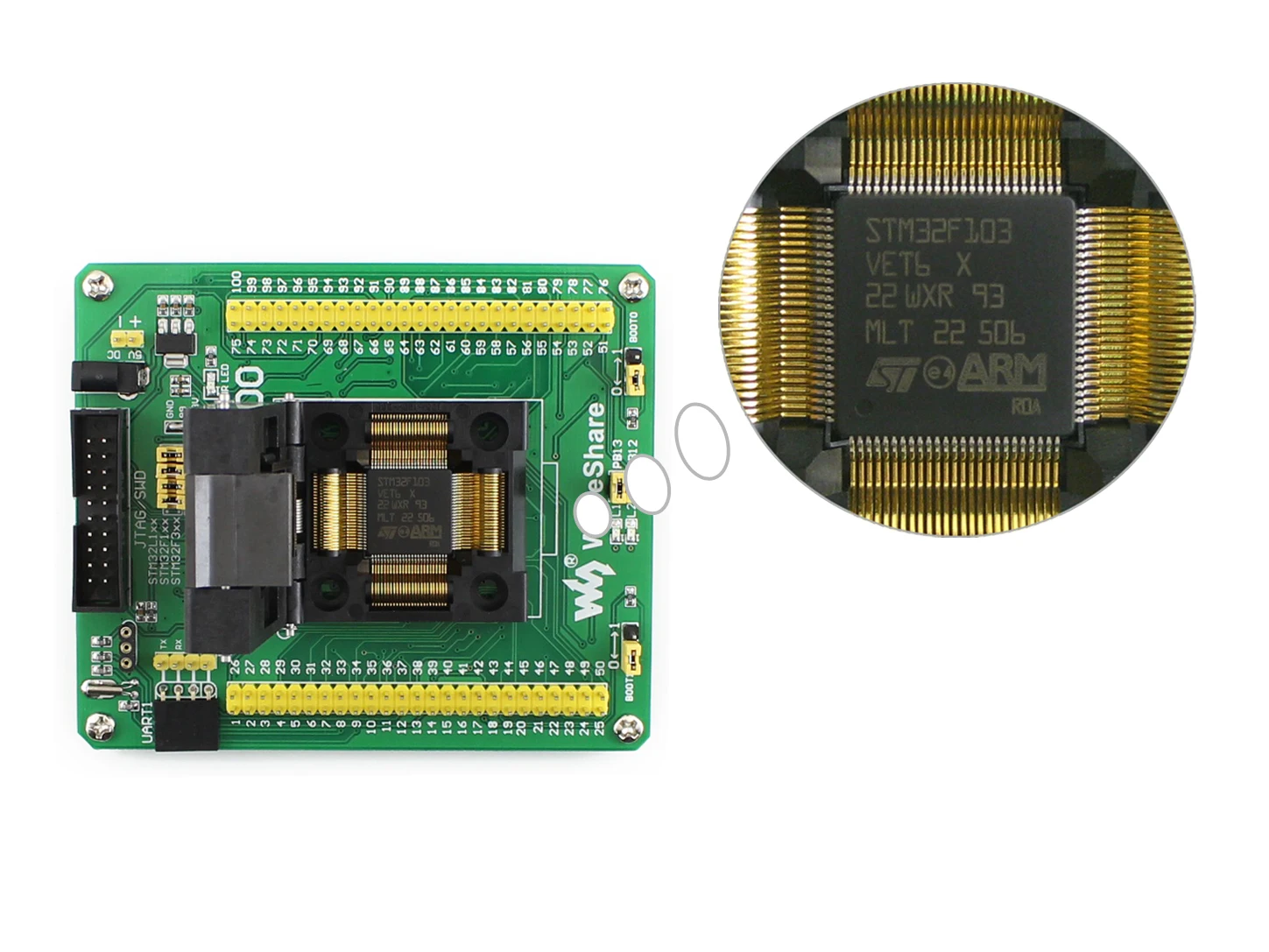

STM32 микроконтроллер в QFP100 (0,5 мм шаг) посылка с совместимыми pinouts:
- Серия STM32L1xxV (STM32L151VB, STM32L152VB и т. Д.)
- Серия STM32F1xxV (STM32F103VE, STM32F100VE и т. д.)
- Серия STM32F2xxV (STM32F207VC, STM32F215VC и т. д.)
- Серия STM32F3xxV (stm32f303cvc, STM32F373VB и т. Д.)
- Серия STM32F4xxV (STM32F407VG, STM32F415VG и т. д.)
Доверьтесь встроенному"Выбор устройства джемперы"В соответствии с устройством, которое необходимо запрограммировать.
Контур и размеры
Единица измерения: мм
| Номер изделия: | Шаг | Контакты | Подходящие размеры IC (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-1004-809 | 0,5 | 100 | 14 × 14 | 16 × 16 | 15,3 | - | 39 × 39 |
 |
|||||||

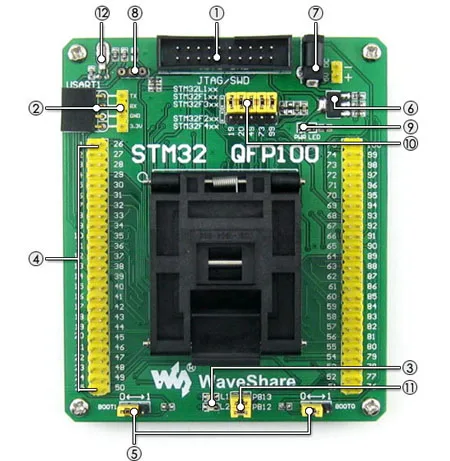

Фото

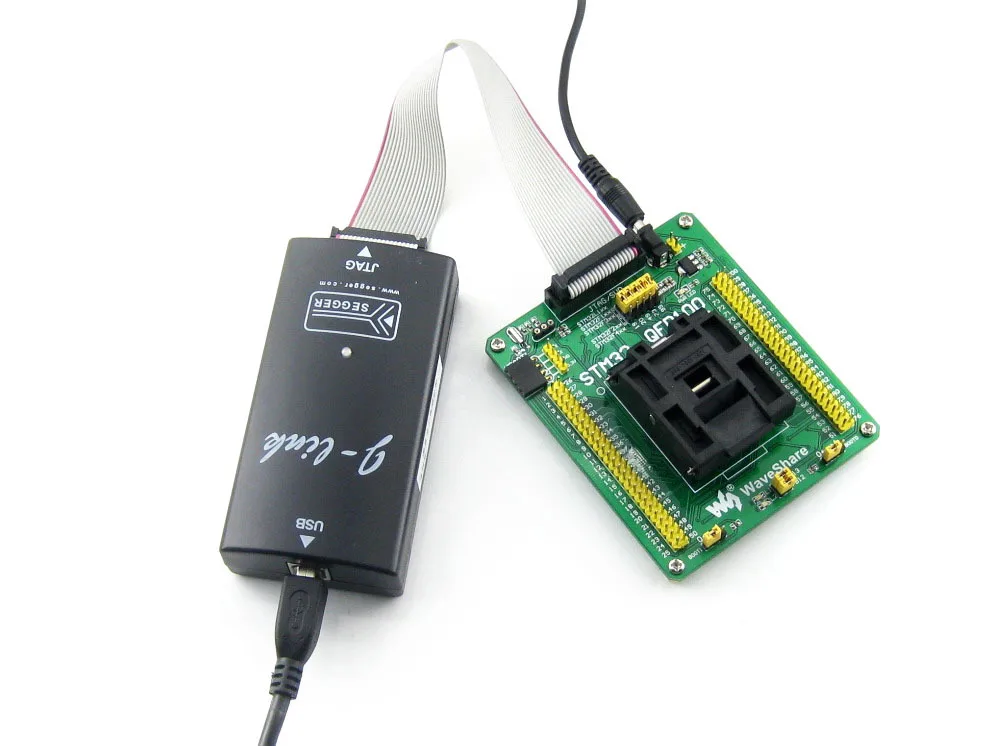

- Порт JTAG/SWD
- Для программирования, отлаживания, тестирования
- Совместимость с ST-LINK / J-LINK / ULINK2 / STX-RLINK

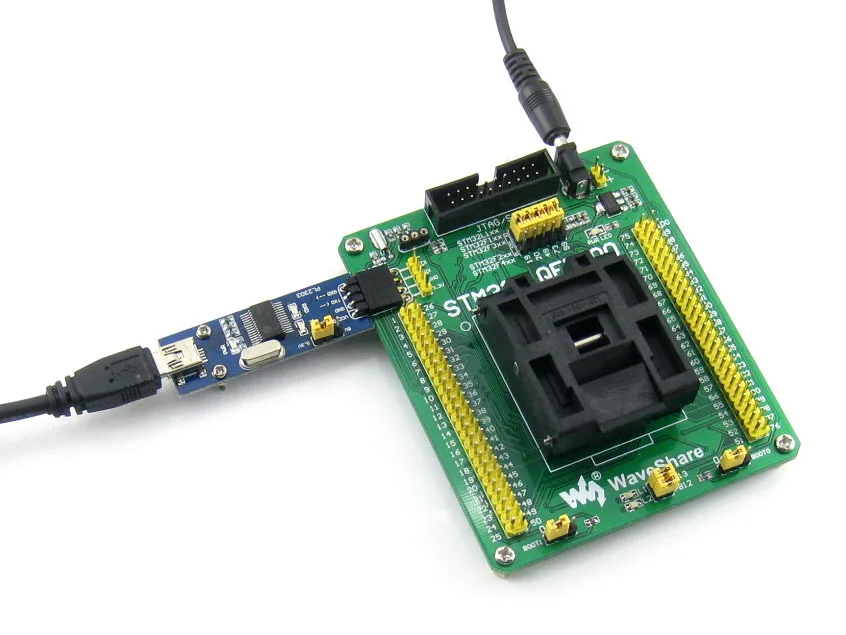

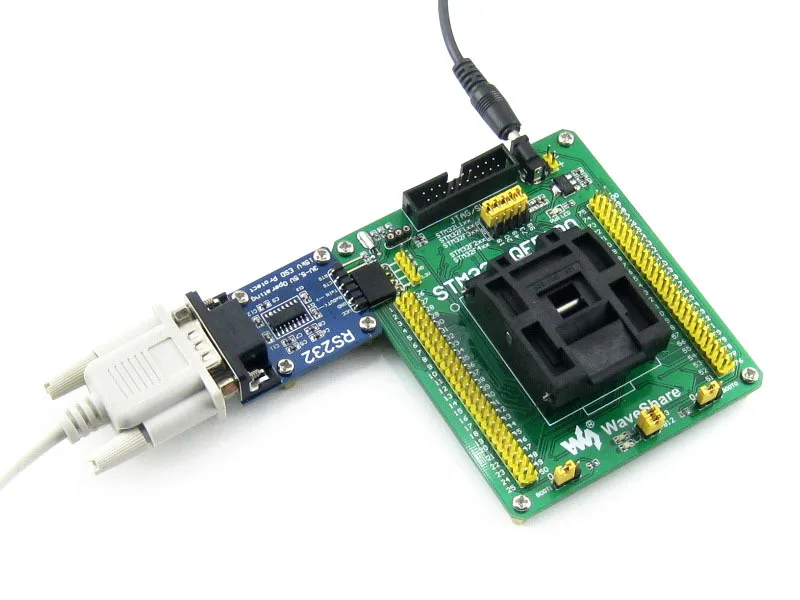

- USART1 порт
- Поддерживает ISP и/или последовательный порт
- Светодиодный индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к контактам MCU
- Четко обозначены встроенными знаками
- Легко для тестирования и дальнейшего расширения
- Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 V Встроенный регулятор
- AMS1117-3.3
- Вход питания 5 В
- Разъем постоянного тока или 2-штыревой разъём
- Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Мощность индикатор
- Выбор устройства джемперы
- Короткие верхние разъемы для STM32L1xx / STM32F1xx / STM32F3xx
- Короткие Нижние разъемы для STM32F2xx / STM32F4xx
- Светодиодный джемперы
- Короткая перемычка для подключения светодиодов к контактам MCU I/O для тестирования
- Откройте Джемперы, чтобы отсоединить
- 32,768 K кристалл (на нижней стороне)
- Для внутреннего RTC с калибровкой
JTAG/SWD разъем макета
В STM32-QFP100 дома JTAG/SWD заголовки для подключения программист. Схема подключения указана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макета
Режим загрузки конфигурации
В зависимости от используемой контурной настройки флэш-память, системная память или SRAM выбираются в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схемы и т. Д.
Вики:Www.wav eshare.com/wiki/STM32-QFP100
Посылка содержит
- STM32-QFP100 × 1 шт.
- Кабель питания USB × 1
2
