Плата разработки STM32 предназначена для серии STM32F103C, имеет MCU STM32F103CBT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

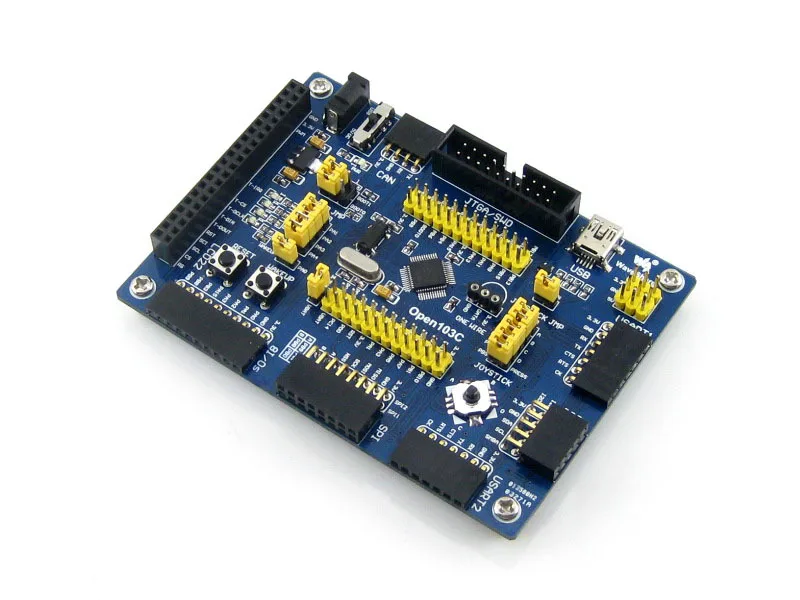

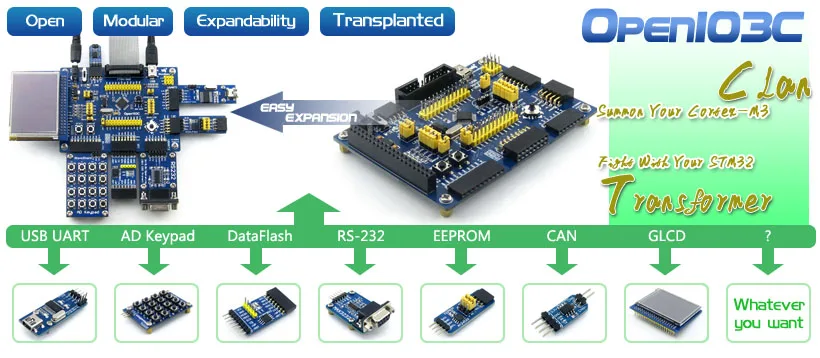

Open103C-это макетная плата STM32, которая оснащена устройством STM32F103CBT6 в качестве микроконтроллера. Существуют дополнительные расширения с различными дополнительными аксессуарами для конкретного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

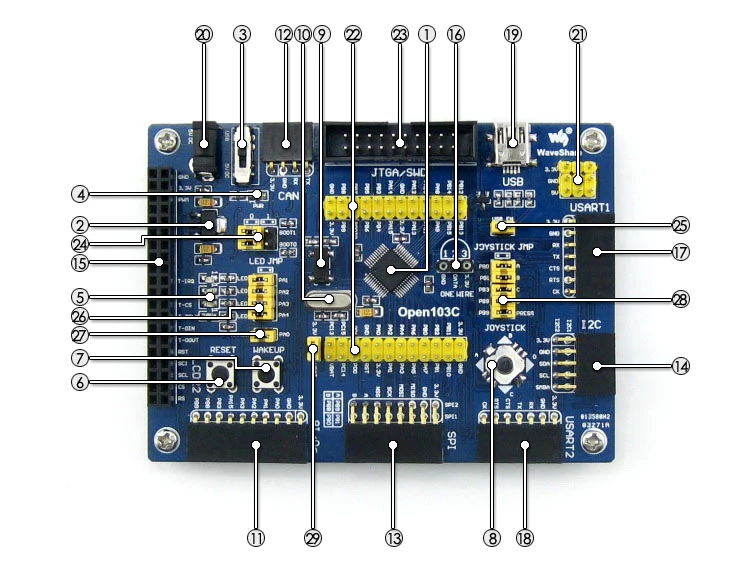

Что на борту

1. STM32F103CBT6:Высокая производительность STM32 MCU
   • Ядро:ARM Cortex-M3 32-битный RISC
   • Рабочая частота:72 МГц, 1,25 DMIPS/МГц
   • Рабочее напряжение:2-3,6 В
   • Посылка:LQFP48
   • I/Os:37
   • Воспоминания:128 Кб Flash, 20 КБ RAM
   • Коммуникационные интерфейсы:2 x SPI, 3 x USART, 2 x I2C, 1 x USB, 1 x CAN
   • AD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 10 каналов)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3:3,3 В регулятор напряжения
3. Выключатель питания:5 в постоянного тока или USB
4. Индикатор питания
5. Светодиоды:Для указания состояния ввода/вывода или состояния отладки программы
6. Кнопка сброса
7. Ключ пользователя:Для тестирования ввода/вывода
8. Джойстик:Для тестирования ввода/вывода (пять позиций)
9. 32,768 K кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов
10. 8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м по умножению частоты
11. 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д.
12. Интерфейс CAN:Поддерживает связь с доской аксессуаров, которая удобно поддерживает устройство CAN
13. Интерфейс SPI1 / SPI2
    • Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.
    • Удобный для подключения AD модуля, благодаря альтернативной AD функции SPI1
14. Интерфейс I2C1 / I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.

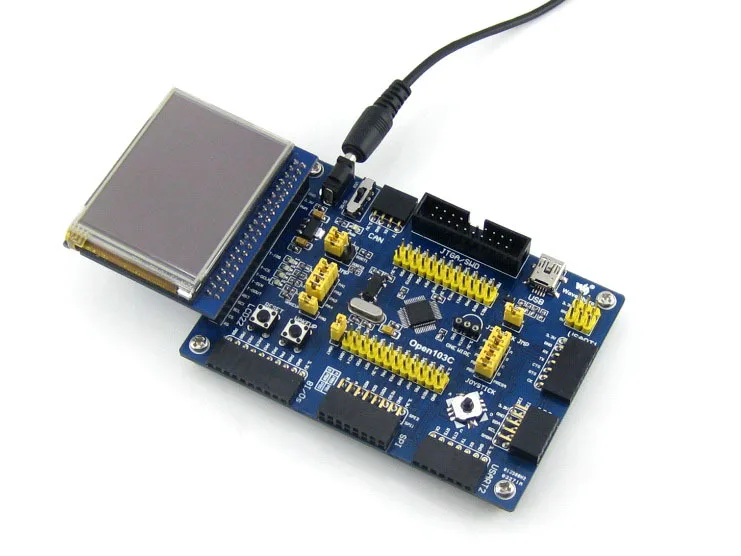

15. ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном
16. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
17. Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232
18. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232
19. Usb-порт:USB связь между платой и ПК
20. 5V DC jack
21. 5 В/3,3 В Входная/выходная мощность,Обычно используется для выходной мощности, или общая земля с другой платой пользователя
22. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
23. Интерфейс JTAG/SWD:Для отладки/программирования
24. Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1
25. Usb-адаптер
    • Короткая перемычка для автоматического обнаружения ПК во время подключения USB
    • Откройте перемычку, чтобы отключить
26. Перемычка светодиодов
    • Короткая перемычка для подключения светодиодов к интерфейсу ввода/вывода, используемому в коде примера
    • Откройте перемычку для подключения светодиодов к другим пользовательским контактам через перемычные провода
27. Перемычка для ключа пользователя
    • Короткая перемычка для подключения ключа пользователя к I/Os, используемой в коде примера
    • Откройте перемычку для подключения ключа пользователя к другим пользовательским контактам через перемычки
28. Перемычка для джойстика
    • Короткая перемычка для подключения джойстика к I/Os, используемой в коде примера
    • Откройте перемычку для подключения джойстика к другим пользовательским контактам через перемычки
29. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

Фотографии

Примечание:
Open103C поддерживает программирование через STM32 USART bootloader, в посылка также входит плата аксессуаров USB в UART.

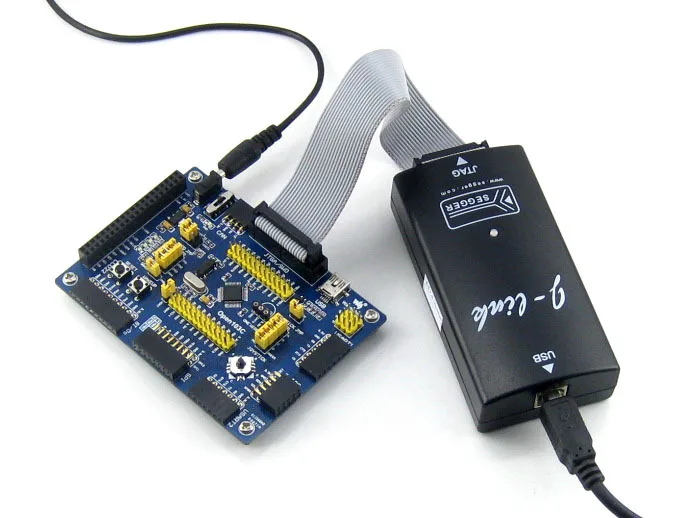

Open103C не интегрирует функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Посылка содержит

"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка

1. Open103C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Кабель USB типа A-Mini-B x 1
4. 4-контактный провод x 2
5. 2-контактный провод x 2
6. Кабель питания USB x 1
7. Руководство пользователя CD x 1


Комплектующие для досок посылка

1. 2,2 дюймов 320x240 сенсорный ЖК (A) (I/Os + SPI) x 1
2. Аналоговая тестовая плата (для тестирования AD/DA) x 1
3. SN65HVD230 CAN Board (CAN) x 1
4. ENC28J60 плата Ethernet (SPI + RJ45) x 1
5. AT24CXX плата EEPROM (I2C) x 1
6. Плата для хранения Micro SD (SDIO/SPI) x 1
7. AT45DBXX DataFlash Board (SPI) x 1
8. VS1003B MP3 плата x1
9. Кабель Ethernet x 1
