Waveshare1.54-дюймовый электронный бумажный Модуль 200x200 2 9 дюйма электронная бумага

1) 1,54 дюймовый модуль электронной бумаги и 1,54 дюймовый модуль электронной бумаги (B)

Обзор

Это модуль дисплея E-Ink, 1,54 дюйма, разрешение 200x200, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает частичное обновление.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

• Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
• Ультра низкое энергопотребление, в основном мощность требуется только для освежения
• Интерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/Arduino/Nucleo и т. д.
• Встроенный переводчик напряжения, совместим с 3,3 В/5 В MCUs
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32

Спецификации модуля электронной бумаги 1,54 дюймов

• Рабочее напряжение: 3,3 В/5 В
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Размер контура: 48 мм × 33 мм
• Размер дисплея: 27,6 мм × 27,6 мм
• Точка шаг: 0,138 × 0,138
• Разрешение: 200 × 200
• Цвет дисплея: черный, белый
• Серый уровень: 2
• Частичное обновление: 0,3 s
• Время полного обновления: 2s
• Мощность обновления: 26,4 МВт (typ.)
• Мощность в режиме ожидания: <0,017 МВт
• Угол обзора: >170 °

1,54 дюймовый электронный бумажный Модуль и (B) характеристики

• Рабочее напряжение: 3,3 В/5 В
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Размер контура: 48 мм × 33 мм
• Размер дисплея: 27,6 мм × 27,6 мм
• Точка шаг: 0,138 × 0,138
• Разрешение: 200 × 200
• Цвет дисплея: красный, черный, белый
• Серый уровень: 2
• Время полного обновления: 8s
• Мощность обновления: 26,4 МВт (typ.)
• Мощность в режиме ожидания: <0,017 МВт
• Угол обзора: >170 °

2,9 дюймовый электронный бумажный модуль спецификации

• Рабочее напряжение: 3,3 В/5 В
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Размер контура: 89,5 мм × 38 мм
• Размер дисплея: 66,89 мм × 29,05 мм
• Точка шаг: 0,138 × 0,138
• Разрешение: 296 × 128
• Цвет дисплея: черный, белый
• Серый уровень: 2
• Частичное обновление: 0,3 s
• Время полного обновления: 2s
• Мощность обновления: 26,4 МВт (typ.)
• Мощность в режиме ожидания: <0,017 МВт
• Угол обзора: >170 °

Спецификации модуля электронной бумаги 4,2 дюйма

• Рабочее напряжение: 3,3 В ~ 5 В
• Интерфейс: 3-проводной SPI, 4-проводной SPI
• Размер контура: 103,0 мм × 78,5 мм
• Размер дисплея: 84,8 мм × 63,6 мм
• Точка шаг: 0,212 × 0,212
• Разрешение: 400 × 300
• Цвет дисплея: черный, белый
• Серый уровень: 2
• Время полного обновления: 4s
• Мощность обновления: 26,4 МВт (typ.)
• Мощность в режиме ожидания: <0,017 МВт
• Угол обзора: >170 °

Электронная бумага ESP8266 характеристики платы драйвера

• Встроенный ESP8266, поддерживает разработку Arduino
• Предоставляет html-код хоста
  • Поддерживает Floyd-Steinberg dithering алгоритм, Больше цветовых комбинаций, лучший теневой рендеринг для оригинального изображения
  • Поддерживает популярные форматы изображений: BMP, JPEG, GIF, PNG и т. д.
  • Легко интегрируется в Беспроводные приложения
• Поставляется с драйвером электронной бумаги (с открытым исходным кодом)
• Поставляется с ресурсами разработки и руководством

Электронная бумага ESP8266 характеристики платы драйвера

• Протокол Wi-Fi: 802.11b/g/n
• Интерфейс: 3-проводной SPI, 4-проводной SPI (по умолчанию)
• Рабочее напряжение: 5 В
• Рабочий ток: 50 мА ~ 100 мА
• Размер контура: 29,57 мм x 48,26 мм
• Размер монтажных отверстий: 2,9 мм

Ресурсы для развития

Вики:Www.wav

Вики:Www.wav WAV (B)

Вики:Www.wav

Вики:Www.wav

Вики:Www.wav

Посылка содержит

1) 1,54 дюймовый электронный бумажный модуль:

Вес:0,024 кг

1. 1,54 дюймовый модуль электронной бумаги
2. PH2.0 20 см 8 pin x1

12

2) 1,54 дюймовый электронный бумажный модуль (B)

3) 2,9 дюймовый модуль электронной бумаги

4) модуль электронной бумаги 4,2 дюйма

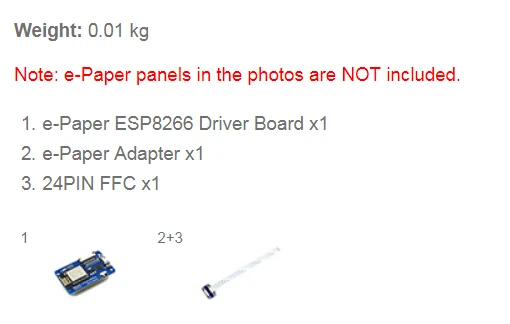

5) электронная бумага ESP8266 плата драйвера
