Характеристики
QFP100 LQFP100 QFP STM32F2 STM32F4 STM32 IC тестовая розетка программируемый Адаптер 0 5 Шаг |
История изменения цены
*Текущая стоимость 5473.69 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 6951.90 руб. | 7090.85 руб. | 7020.5 руб. |
| Jan-20-2026 | 5637.53 руб. | 5750.39 руб. | 5693.5 руб. |
| Dec-20-2025 | 6841.61 руб. | 6978.35 руб. | 6909.5 руб. |
| Nov-20-2025 | 6787.41 руб. | 6923.45 руб. | 6855 руб. |
| Oct-20-2025 | 5418.42 руб. | 5526.22 руб. | 5472 руб. |
| Sep-20-2025 | 6677.36 руб. | 6811.86 руб. | 6744 руб. |
| Aug-20-2025 | 6622.60 руб. | 6754.37 руб. | 6688 руб. |
| Jul-20-2025 | 6568.78 руб. | 6699.59 руб. | 6633.5 руб. |
Описание товара

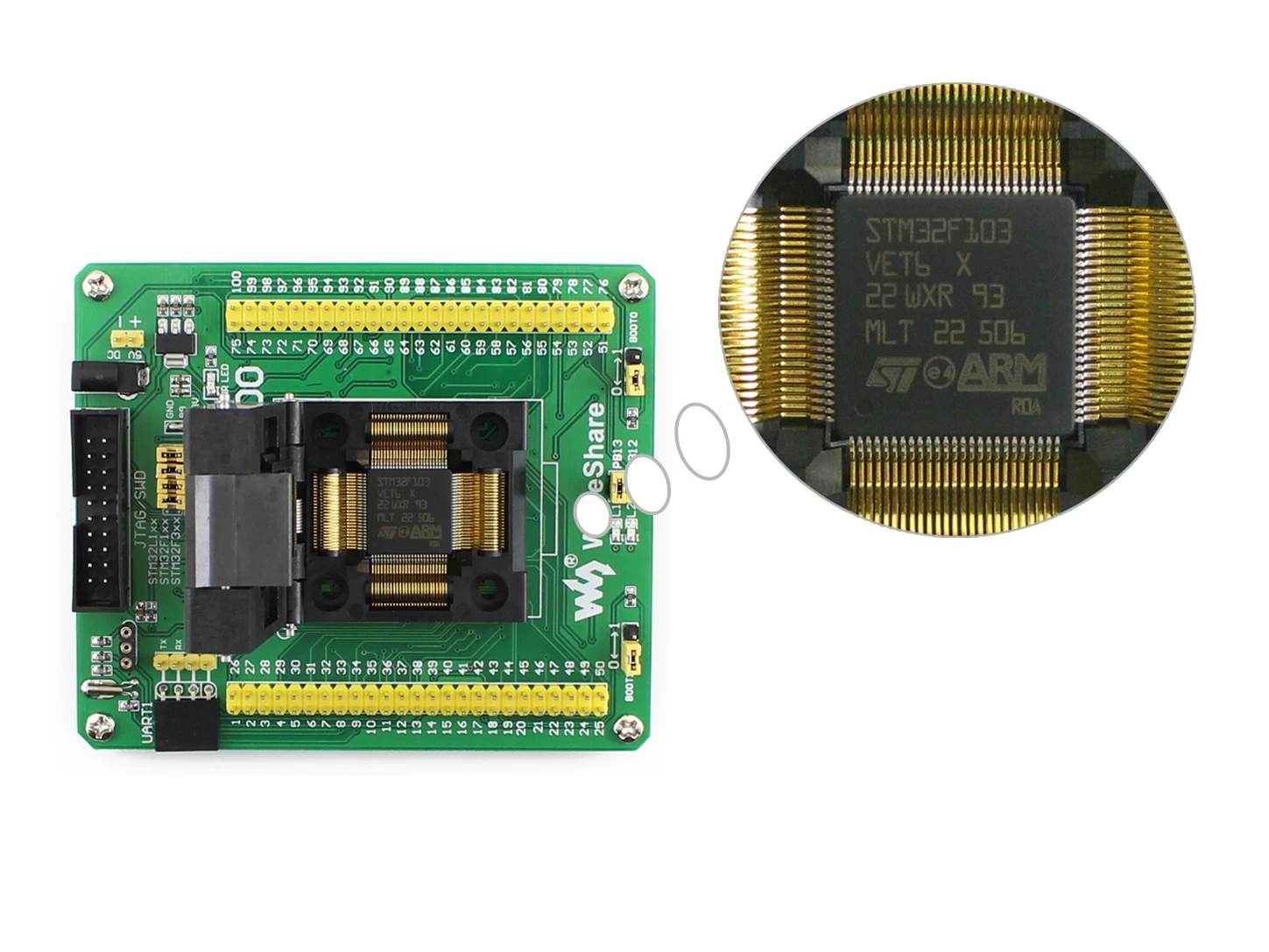

QFP100 LQFP100 QFP STM32F2 STM32F4 STM32 IC тестовая розетка программирующий Адаптер 0,5 Шаг Бесплатная доставка
Yamaichi IC Test & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP100 (0,5 мм pitch) пакет
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
-
Все контакты MCU доступны на разъемах расширения
- Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP100 (0,5 мм pitch) пакет с совместимыми pinouts:
- STM32L1xxV серии (STM32L151VB, STM32L152VB и т. Д.)
- Серия STM32F1xxV (STM32F103VE, STM32F100VE и т. д.)
- Серия STM32F2xxV (STM32F207VC, STM32F215VC и т. д.)
- Серия STM32F3xxV (STM32F303VC, STM32F373VB и т. Д.)
- STM32F4xxV серии (STM32F407VG, STM32F415VG и т. Д.)
Конфиг бортовой"Выбор устройства джемперы"Согласно запрограммированию устройства.

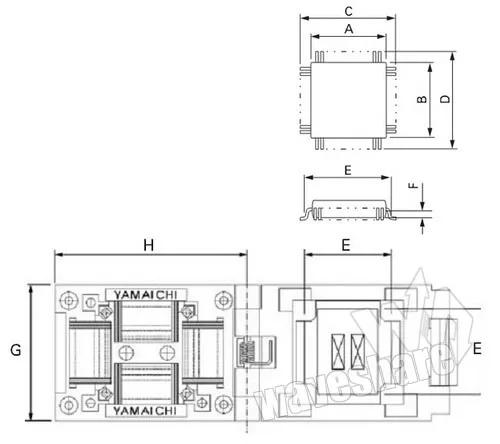

Контур и размеры
Единица измерения: мм
| Номер изделия: | Шаг | Контакты | Применимые размеры ИС (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-1004-809 | 0,5 | 100 | 14 × 14 | 16 × 16 | 15,3 | - | 39 × 39 |
|
|||||||

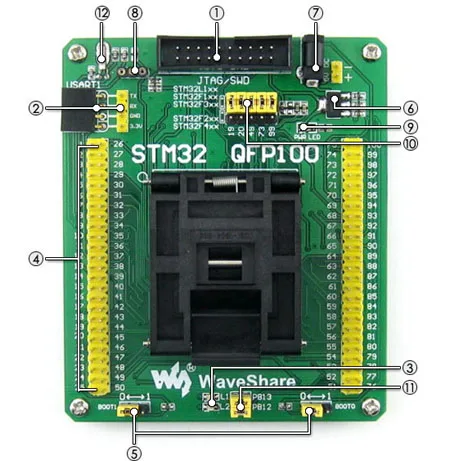

Фото
-
JTAG/SWD порт
- Для программирования/отладки/тестирования
- Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK
-
USART1 порт
- Поддерживает отладку ISP и/или последовательного порта
-
Светодиодные индикаторы
- Для быстрого тестирования
-
Штырьковые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
-
Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
-
3,3 V Встроенный регулятор
- AMS1117-3.3
-
5V вход питания
- Разъем постоянного тока или 2-контактный разъем
-
Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Мощность индикатор
-
Выбор устройства джемперы
- Короткие верхние заголовки для STM32L1xx / STM32F1xx / STM32F3xx
- Короткие Нижние заголовки для STM32F2xx / STM32F4xx
-
Светодиодный джемперы
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
-
32,768 K кристалл (на нижней стороне)
- Для внутреннего RTC с калибровкой

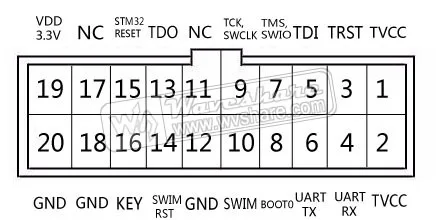

JTAG/SWD разъем макет
В STM32-QFP100 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макет
Режим загрузки конфигурации

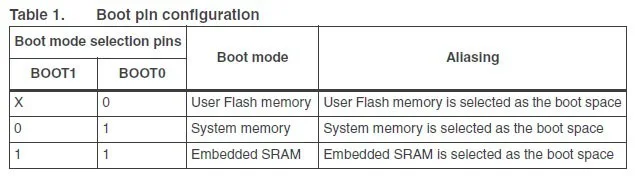

В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.wav eshare.com/wiki/STM32-QFP100
В комплект входит:
- STM32-QFP100 × 1 шт.
- Кабель питания USB × 1
2
