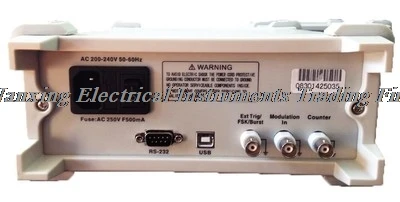

Быстрое прибытие ET3340 двухканальный генератор сигналов Генератор произвольной

Частотные характеристики

Модель

ET3310

ET3325

ET3340

ET3360

ET3370

Тип формы волны

Синусоидальная волна, квадратная волна, треугольная волна, пульс, шум, произвольная волна (включая Постоянный ток )

Синусоидальная волна

1 Hz Гц ~ 10 МГц

1 Hz Гц ~ 25 МГц

1 Hz Гц ~ 40 МГц

1 Hz Гц ~ 60 МГц

1 Hz Гц ~ 70 МГц

Квадратная волна

1 Hz Гц ~ 5 МГц

1 Hz Гц ~ 5 МГц

1 Hz Гц ~ 10 МГц

1 Hz Гц ~ 10 МГц

1 Hz Гц ~ 10 МГц

Треугольная волна

1 Hz Гц ~ 500 кГц

1 Hz Гц ~ 500 кГц

1 Hz Гц ~ 1 МГц

1 Hz Гц ~ 2 МГц

1 Hz Гц ~ 2 МГц

Пульс

100 Hz Гц ~ 5 МГц

100 Hz Гц ~ 5MH z

100 Hz Гц ~ 10MH z

100 Hz Гц ~ 10 МГц

100 Hz Гц ~ 10 МГц

Произвольная волна

1 Hz Гц ~ 5 МГц

1 Hz Гц ~ 5 МГц

1 Hz Гц ~ 10 МГц

1 Hz Гц ~ 10 МГц

1 Hz Гц ~ 10 МГц

Шум ( -3 дБ )

7 МГц Полоса пропускания

Разрешение частоты

1 Hz Гц

Точность частоты

± 5 ppm

Синусоидальные характеристики

CH1 Гармонические искажения ( > 1Vpp )

0 ~ 1 МГц: < -45dBc ; 1 МГц ~ 10 МГц: < -40dBc ; 10 МГц ~ 20 МГц: < -30 дбк ;

20 МГц ~ 40 МГц: < -25dBc ; 40 МГц ~ 70 МГц: < -20dBc

CH 2 Гармонические искажения ( > 1Vpp )

0 ~ 1 МГц: <-45dBc ; 1 МГц ~ 40 МГц: <-40dBc ; 40 МГц ~ 70 МГц: < -35dBc

Полное гармоническое искажение

< 0.2% ( 20 Гц-20 кГц , 1Vpp )

Характеристики сигнала квадратной волны

Подъем / Осеннее время

< 20ns

Overshoot

< 5%

Рабочий цикл

≤ 100 кГц : 1% ~ 99% ; ≤ 5 МГц : 20% ~ 80% ; ≤ 10 МГц : 40% ~ 60% ( 0.1% Разрешение)

Асимметрия ( 50% Рабочий цикл)

1% Цикл + 5ns

Встряхивание

6ns + 0.1% Цикл

Характеристики опилок

Линейность

≤ 0.1% Пиковый выход

Симметрия

0,0 ~ 100.0% (Разрешение 0.1% )

Характеристики импульсной волны

Ширина импульса

Минимальный 20ns ; 1ns Разрешение

Время перехода по краям

Минимальный 20ns ;

Overshoot

< 5%

Встряхивание

6ns + 0.1% Цикл

Произвольные волновые характеристики

Частота дискретизации

160MSa/S

CH1 Разрешение амплитуды формы волны

12 бит

CH2 Разрешение амплитуды формы волны

10 бит

CH1 Длина волны

16 k

CH2 Длина волны

4 k

Минимальный рост / Осеннее время

< 20ns

Встряхивание

6ns + 30ppm

Количество хранения

10 Формы волны

Характеристики выхода

Амплитуда ( 50 Ω)

CH1 Диапазон

1 mVpp ~ 10Vpp ≤ 20 МГц ; 1 mVpp ~ 5Vpp > 20 МГц

CH2 Диапазон

1 mVpp ~ 3Vpp ≤ 20 МГц

Точность

± 1% Настройка ± 1 mVpp ( 1 кГц Синусоидальная волна, 0 Смещение, > 10 mVpp )

Разрешение

1МВ Или 3 Цифры

CH1 Плоскость

(Относительно 1 k Синусоидальная волна,1Vpp )

± 0.1дб , ≤ 100 кГц ; ± 0.3дб , ≤ 5 МГц

± 0,4 дБ , ≤ 40 МГц ; ± 1 дБ , ≤ 70 МГц

CH2 Плоскость

(Относительно 1 k Синусоидальная волна,1Vpp )

± 0.1дб , ≤ 100 кГц ; ± 0.2дб , ≤ 5 МГц

± 2 дБ , ≤ 40 МГц ; ± 5 дБ , ≤ 70 МГц

Смещение ( 50 Ω)

CH1 Диапазон

± 5Vpk, ac + dc

CH2 Диапазон

± 1.5Vpk, ac + dc

Точность

± ( 1% Настройка + 5мв + 0.5% Амплитуда)

Выходное сопротивление

50 Ω

Защита

Защита от короткого замыкания, перегрузка автоматически отключает выход формы волны

Синхронизация Выход

Уровень

TTL Совместимость

Сопротивление

50 Ω

Подъем / Осеннее время

<25ns

Максимальная частота

25 МГц

AM Модуляция ( CH1 )

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, импульсная волна, произвольная волна ( За исключением Постоянный ток )

Источник

Внутренний / Внешний

Модулированная волна

Синусоидальная волна, квадратная волна, треугольная волна, пандусная волна

Частота модуляции

2 МГц ~ 20 кГц

Глубина модуляции

0% ~ 120%

FM Модуляция ( CH1 )

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, импульсная волна, произвольная волна ( За исключением Постоянный ток )

Источник

Внутренний / Внешний

Модулированная волна

Синусоидальная волна, квадратная волна, треугольная волна, пандусная волна

Частота модуляции

2 МГц ~ 20 кГц

Смещение частоты

0 ~ Максимальная частота несущей

ФСК Модуляция ( CH1 )

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, импульсная волна, произвольная волна ( За исключением Постоянный ток )

Источник

Внутренний / Внешний

Модулированная волна

50% Квадратная волна рабочего цикла

Частота Keying

2 МГц ~ 1 МГц

Спросить Модуляция ( CH1 )

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна ( За исключением Постоянный ток )

Источник

Внутренний / Внешний

Модулированная волна

50% Квадратная волна рабочего цикла

Скорость модуляции

2 МГц ~ 1 МГц

ПСК Модуляция ( CH1 )

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна ( За исключением Постоянный ток )

Источник

Внутренний / Внешний

Модулированная волна

50% Квадратная волна рабочего цикла

Фаза модуляции

0 ° -360 °

PM Модуляция

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна ( За исключением Постоянный ток )

Источник

Внутренний / Внешний

Модулированная волна

50% Прямоугольная волна рабочего цикла, симметрия 50% Треугольная волна, симметрия 100% Верхняя рампа, симметрия 0% Верхняя рампа

Фазовое отклонение

0 ° -360 °

Развертка ( CH1 )

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, импульсная волна, произвольная волна ( За исключением Постоянный ток )

Типы

Линейный / Логарифм

Старт / Частота среза

1 Hz Гц ~ Максимальная частота несущей

Время подметания

1 мс ~ 500 с

Источник запуска

Ручной, внутренний, внешний

Характеристики разрыва ( CH1 )

Перевозчик

Синусоидальная волна, квадратная волна, Пилообразная волна, импульсная волна, шум, произвольная волна ( За исключением Постоянный ток )

Пульс

1 ~ 65535 Или неограниченный, закрытый

Старт / Стоп-фаза

0 ~ 360 °

Внутренний цикл

1 Μ S ~ 500 s

Источник ворот

Внешний

Источник запуска

Внутренний, внешний, ручной

Измеритель частоты

Частотный диапазон

1 Гц ~ 200 МГц

Разрешение частоты

6 Биты / Сек

Диапазон напряжения и чувствительность

100 mVpp ~ 5Vpp

Регулировка входного сигнала

Входное сопротивление : 1 м Ω

Метод соединения : AC

Триггер вход

Уровень

TTL Совместимость

Наклон

Подъем / Осень

Ширина импульса

> 100 нс

Время реакции

< 500ns (Взрыв)

< 10 Μ s (Развертка)

Модуляционный вход

Сопротивление

1 м Ω

Диапазон сигнала

± 5 V ac + dc
