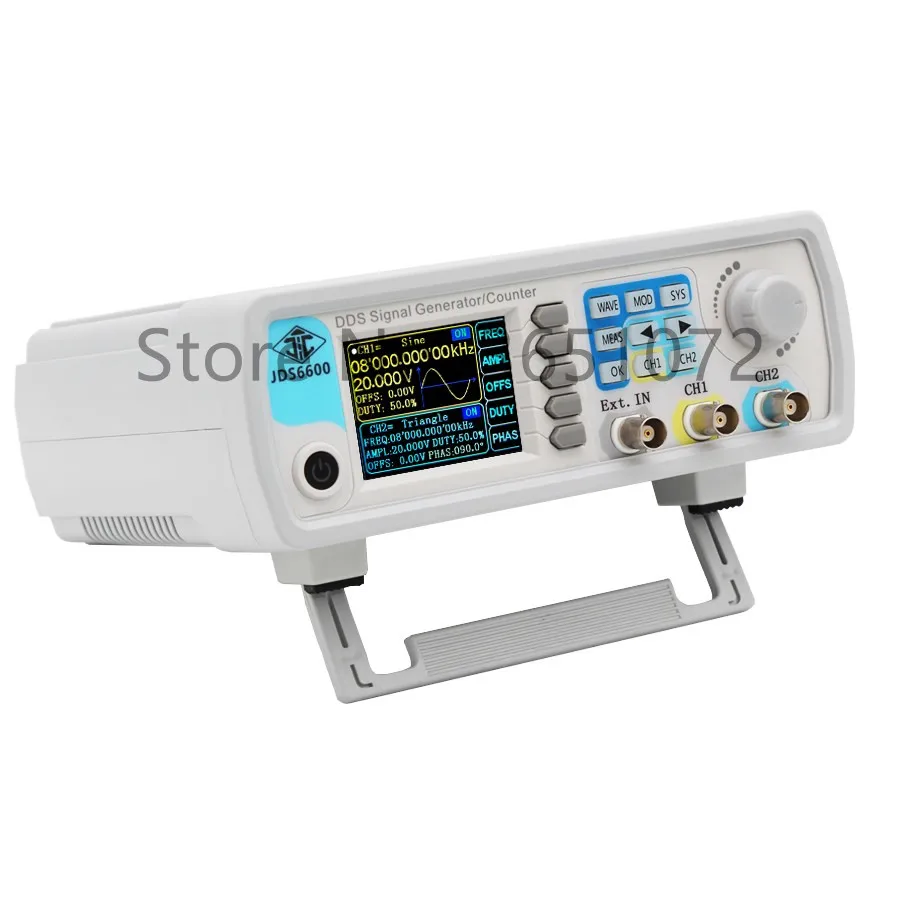

JDS6600 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS функция

JDS6600 60M 60 МГц генератор сигналов с цифровым управлением двухканальный DDS функция

Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, генератор импульсов, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

• Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.

• Способность воспроизводить шаблоны пользовательской формы волны.

• Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

• Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

• Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.

• Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.

• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

• Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

• Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.

• Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода.

• С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.

• Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

• -Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 В.

• С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

• Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

• Функция счетчика: с режимами соединения постоянного и переменного тока.

• Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

• Функция связи: ПК может использоваться для управления прибором.

• С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Характеристики частоты:

• Синусоидальный Диапазон частот: 0 ~ 50 МГц

• Диапазон квадратных частот: 0 ~ 25 МГц

• Треугольный Частотный диапазон: 0 ~ 25 МГц

• Диапазон частоты импульса: 0 ~ 6 МГц

• TTL Цифровой частотный диапазон: 0 ~ 6 МГц

• Частотный диапазон произвольной волны: 0 ~ 6 МГц

• Время квадратного подъема: ≤ 10 нс

• Диапазон регулировки ширины импульса: 30nS - 4000S

• Точность частоты: ± 20 ppm

• Стабильность частоты: ± 1 ppm/3h

Характеристики формы волны:

• Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.

• Разрешение волны: 14 бит

• Частота дискретизации сигнала: 266 MSa/s

• Длина волны: 2048 точек

• Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

• Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)

• Квадратные и импульсные (квадратные): ≤ 5%

• Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%

• Ramp wave-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Технические характеристики на выходе:

• Амплитудный диапазон: частота <10 МГц, 0-20VPP; 30 МГц <частота> 10 МГц, 0-10vpp.

• Амплитудное Разрешение: 1 мВ

• Амплитудная стабильность: ± 0.5%/5 ч

• Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Характеристики формы волны:

• Выходное сопротивление: 50Ω ± 10% (Типичный)

• Защита: короткое замыкание 60S не будет повреждено

Смещение постоянного тока:

• Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 В <Выходная амплитуде≤ 2 в,-2,5 В ~ 2,5 В; 0 <Выходная амплитуде≤ 0,2 В,-0,25 В ~ 0,25 В;

• Разрешение смещения: 0,01 В

Характеристики фазы:

• Диапазон регулировки фаз: 0 ~ 359.9o

• Разрешение фазы: 0.1o

TTL/COMS выход:

• Низкий уровень: <0,3 в

• Высокий уровень: 1 - 10 в

• Повышение уровня/время падения: ≤ 20 нс

Функции внешнего измерения:

• Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц

• Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s

• Счетчик функций-счетная область: 0-4294967295

• Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток

• Функция счетчика-режим подсчета: ручная работа.

• Диапазон напряжения входного сигнала: 2 - 20 Vpp

• Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)

• Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)

Функции развертки:

• Канал развертки: CH1 или CH2

• Тип развертки: Линейная развертка, бревенчатая развертка

• Время подметания: 0,1 s ~ 999,9 s

• Диапазон установки: произвольно установить между точкой запуска и точкой остановки

• Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

• Тип дисплея: 2,4-дюймовый TFT цветной ЖК-дисплей

• Хранение и загрузка-Количество: 100 групп

• Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)

• Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

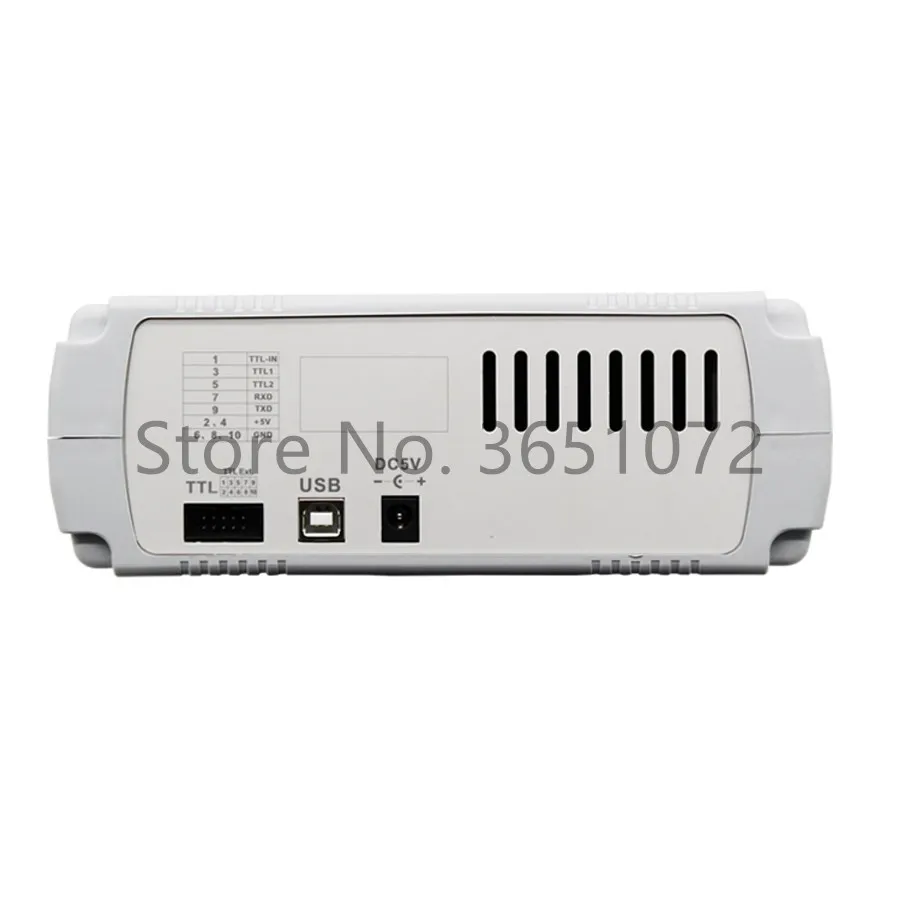

• Режим интерфейса: USB к последовательному интерфейсу

• Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.

• Скорость связи-стандарт: 115200 bps

• Протокол связи-принять команду: Линейный режим, открытый протокол

• Источник питания: 5 В постоянного тока ± 0,5 В

• Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

• Пользователь может установить или выключить

• Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки

• Условия окружающей среды: 990 г

• Размер: 24x21x9,5 см

Посылка:

• 1 * DDS генератор сигналов

• 1 * CD

• 1 * Адаптер питания (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)

• 1 * USB кабель для передачи данных

• 1 * BNC-BNC кабель

• 2 * Кабель BNC-Clip
