Плата управления реле с восьмипозиционным входом и выходом 24 В промышленная

Плата управления реле с восьмипозиционным входом и выходом 24 В промышленная

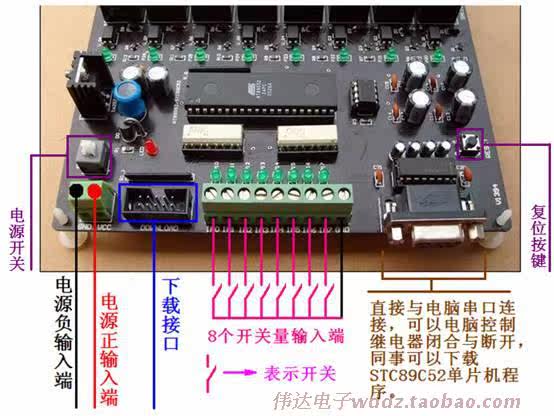

[Краткое Описание]Размер: длина 150 мм, ширина 122 мм и высота 25 мм2. Основные Чипы: микрокомпьютер STC89C52RC с одним чипом3. Рабочее напряжение: 24 вольтВ-четвертых, MCU параллельный порт загрузки линии и USB загрузки линии. (Стандартный 10-контактный скачать интерфейс может использоваться)5. Характеристики: 1. Индикация источника питания.2. Восьмиполосная фотоэлектрическая изоляция приводит к сигналу.3. Восьмистороннее выходное оптическое изоляционное реле управления выходомСтандартный 11,0592 м кристаллический осциллятор.5. Он имеет сброс питания и ручной сброс.6. Поддержка MCU серии AT89SXX.7. С функцией питания, чип 24C08.8. Входной канал имеет светодиодный индикатор.9. На выходе 8 каналов есть Светодиодная индикация.10, 8-way 24V реле управления, контрольное оборудование.11. Управляемый 220V/10A AC оборудования.12. Он имеет функцию последовательной связи (которая может контролироваться ПК).6. Подробных инструкций7. Предоставление соответствующего программного обеспеченияПредоставление процедур и обучающих материалов[Примечания на входной части]   [Тесты процедур] /******************************************************************************************************************** Huicheng Технология Функции реализации: эта версия соответствующей процедуры тестирования С помощью чипа: STC89C52RC Кристаллический Осциллятор: 11,0592 МГц Скорость передачи данных: 9600 Компилятор Окружающая среда: Keil Автор: fenglongmeng [Декларация] эта программа предназначена только для обучения и ознакомления. Укажите авторское право и авторскую информацию при цитировании! ***********************************************************************************************************************************/ /******************************************************************************************************************** MCU и использования ПК 9-контактный последовательный порт, MAX232 коммуникации, скорость передачи по умолчанию является 9600. Шестигранная Таблица кодов, отправленная MCU receiver PC, выглядит следующим образом: 01, полное открытие: PC отправляет 0xFF; MCU возвращает 0XFF; 02. Quan Guan: PC отправляет 0X00; MCU возвращает 0X00; 03, первый путь открыт: PC отправляет 0x01; MCU возвращает 0X01; Второй путь открыт: PC отправляет 0x02; MCU возвращает 0X02; 05, Третий способ открытия: ПК отправляет 0x03; MCU возвращает 0X03; 06, четвертый способ открытия: PC отправляет 0x04; MCU возвращает 0X04; 07, открытый пятым способом: ПК отправляет 0x05; MCU возвращает 0X05; 08, 6-й способ открытия: ПК отправляет 0x06; MCU возвращает 0X06; 09, 7-й способ открытия: PC отправляет 0x07; MCU возвращает 0X07; 10. Откройте 8-й маршрут: PC отправляет 0x08; MCU возвращает 0X08; 11. Первый пропуск: PC отправляет 0xFE; MCU возвращает 0XFE; 12. Второй пропуск: PC отправляет 0xFD; MCU возвращает 0XFD; 13. Третий пропуск: PC отправляет 0xFC; MCU возвращает 0XFC; Четвертый пропуск: PC отправляет 0xFB; MCU возвращает 0XFB; 15. Маршрут 5: PC отправляет 0xFA; MCU возвращает 0XFA; 16. Маршрут 6: PC отправляет 0xF9; MCU возвращает 0XF9; 17. Маршрут 7: PC отправляет 0xF8; MCU возвращает 0XF8; 18. Пропуск 8: PC отправляет 0xF7; MCU возвращает 0XF7; 19. Запрос о входном состоянии: ПК отправляет 0x55; MCU возвращает выходной статус (возвращаемое значение гексадимально); 20. Запрос о состоянии выхода: PC отправляет 0xAA; MCU возвращает выходной статус (возвращаемое значение гексадимально); 21. Выходной счётчик-команда: PC отправляет 0X11; MCU возвращает 0x11; ***********************************************************************************************************************************/ # Включают в себя # Define uchar unsigned char/макроопределение неподписанного типа символов # Define uint unsigned int/macro определяет Неподписанные целые числа /******************************************************************************************************************** Первоначальное определение ***********************************************************************************************************************************/ Uchar sj; /хранение данных Бит записи = 0; /написать 24C08 логотип; Uchar dat = 0xee; /используется для хранения содержимого буферного регистра отправки SBUF, полученного MCU /* Определите 8 бит как P2 порт MCU */ Sbit K1 = P2 ^ 0; Sbit K2 = P2 ^ 1; Sbit K3 = P2 ^ 2; Sbit K4 = P2 ^ 3; Sbit K5 = P2 ^ 4; Sbit K6 = P2 ^ 5; Sbit K7 = P2 ^ 6; Sbit K8 = P2 ^ 7; /* Определение восьми бит в порт P1 MCU */ Sbit IN0 = P1 ^ 0; Sbit IN1 = P1 ^ 1; Sbit IN2 = P1 ^ 2; Sbit IN3 = P1 ^ 3; Sbit IN4 = P1 ^ 4; Sbit IN5 = P1 ^ 5; Sbit IN6 = P1 ^ 6; Sbit IN7 = P1 ^ 7; /******************************************************************************************************************** 24C08 драйвер для чтения и записи ***********************************************************************************************************************************/ Sbit SCL = P3 ^ 6; /24C08 SCL Sbit SDA = P3 ^ 7; /24C08 SDA Void delay1 (uchar x) { Uint I; Для (i = 0; I) ; } Долл. США Пустая вспышка (){;} Void x24c08_init()/24c08 Инициализация subroutine { Scl =-1 шт.; Флэш-память (); Внесение изменений в =-1 шт.; Флэш-память (); } Долл. США Void start ()/start (I-C) bus { SDA = 1; flash (); SCL = 1; flash (); SDA = 0; flash (); SCL = 0; flash (); } Долл. США Void stop ()/stop (I-C) bus { SDA = 0; flash (); SCL = 1; flash (); SDA = 1; flash (); } Долл. США Void writex (uchar j) /запись байта { Uchar i, temp; Температура = j; Для (i = 0; I < 8; I + +) { Температура = температура <1; SCL = 0; flash (); SDA = CY; flash (); SCL = 1; flash (); } Долл. США SCL = 0; flash (); SDA = 1; flash (); } Долл. США Uchar readx ()/чтение байта { Uchar i, j, k = 0; SCL = 0; flash (); SDA = 1; Для (i = 0; I < 8; I + +) { Вспышка (); SCL = 1; Вспышка (); Если (sda = 1) j = 1; Еще j = 0; K = (k <1) | j; Scl = 0;} Вспышка (); Возврат (к); } Долл. США Пустые часы ()/(I square C) { Неподписанный char I = 0; SCL = 1; flash (); В то время как (sda = 1) и amp; (i < 255) I +; SCL = 0; flash (); } Долл. США /********************************************************************************************************************Чтение байта данных с адреса 24C08***********************************************************************************************************************************/Неподписанный char x24c08_read (неподписанный char адрес){Unsigned char i;Старт (); writex (0xa0);Часы (); writex (адрес);Часы (); Старт ();Writex (0xa1); Часы ();I = readx (); stop ();Delay1 (10);Возврат (I);} Долл. США/********************************************************************************************************************Укажите байт данных на адрес 24C08***********************************************************************************************************************************/Void x24c08_write (unsigned char address, unsigned char info){EA = 0;Старт (); writex (0xa0);Часы (); writex (адрес);Часы (); writex (информация);Часы (); Остановка ();EA =-1 шт.;Delay1 (50);} Долл. США/********************************************************************************************************************Задержка функции***********************************************************************************************************************************/Задержка пустоты (uchar t){Uchar I, J;Для (i = 0; I){Для (j = 13; J > 0; J --);{} Долл. США} Долл. США} Долл. США/********************************************************************************************************************Функция: Инициализация последовательного порта, скорость передачи данных 9600, режим 1***********************************************************************************************************************************/Void Init_Com (void){TMOD = 0x20;PCON = 0x00;SCON = 0x50;TH1 = 0xFd;TL1 = 0xFd;TR1 =-1 шт.;} Долл. США/********************************************************************************************************************Полученных данных решение Функция***********************************************************************************************************************************/Chuankou (){Переключатель (dat)/получение данных{Uchar K;Фиксированный конец K = 10;Чехол 0xff: P2 = 0X00; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /полностью открытыйЧехол 0x00: P2 = 0XFF; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /таможняЧехол 0x01: K1 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /first openЧехол 0x02: K2 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /second way openЧехол 0x03: K3 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Третий способ открытияЧехол 0x04: K4 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /four way openЧехол 0x05: K5 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Five OpenЧехол 0x06: K6 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Sixth Way OpenЧехол 0x07: K7 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /7th way openЧехол 0x08: K8 = 0; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /8th openЧехол 0xFE: K1 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /First PassЧехол 0xFD: K2 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Second PassЧехол 0xFC: K3 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Third PassЧехол 0xFB: K4 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /4th PassЧехол 0xFA: K5 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Five PassЧехол 0xF9: K6 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Sixth PassЧехол 0xF8: K7 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /7th PassЧехол 0xF7: K8 = 1; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /Pass 8Чехол 0x55: SBUF = P1; Задержка (k); dat = 0xee; break; /состояние считывания входного сигналаЧехол 0xAA: SBUF = P2; Задержка (k); dat = 0xee; Запись = 1; break; /режим чтенияЧехол 0x11: P2 = ~ P2; Задержка (k); SBUF = dat; dat = 0xee; Запись = 1; break; /выход inversionПо умолчанию: break; /jump out} Долл. США} Долл. США/********************************************************************************************************************Основные функции***********************************************************************************************************************************/Силы main (){Init_Com();/серийная инициализацияX24c08_init();/Инициализация 24C08SJ = x24c08_read (2); /чтение сохраненных данных, назначенных datP2 = sj; /передача сохраненных данных в порты P2В то время как (1){Chuankou (); /функция получения данныхЕсли (RI)/сканирование, чтобы определить, получены ли данные,{Dat = SBUF; /получение данных SBUF присваивает datRI = 0; / RI clearing.} Долл. СШАЕсли (запись = 1) /определите, таймер приурочен к одной секунде{Запись = 0; /нольSJ = P2; /присвоить значение порта P2 datX24c08_write (2, sj); /запись данных dat ПО АДРЕСУ 2 из 24C08} Долл. США} Долл. США} Долл. США/********************************************************************************************************************Конец***********************************************************************************************************************************/Выполнения функции:Реализуйте верхний компьютер (компьютер) для управления реле, отправляйте различные коды, Управляйте соответствующим реле (см. Подробную информацию о программе).Он имеет функцию памяти отключения питания, то есть после выключения питания, мощность восстанавливается и реле выводит состояние до выключения питания.[Фото]
