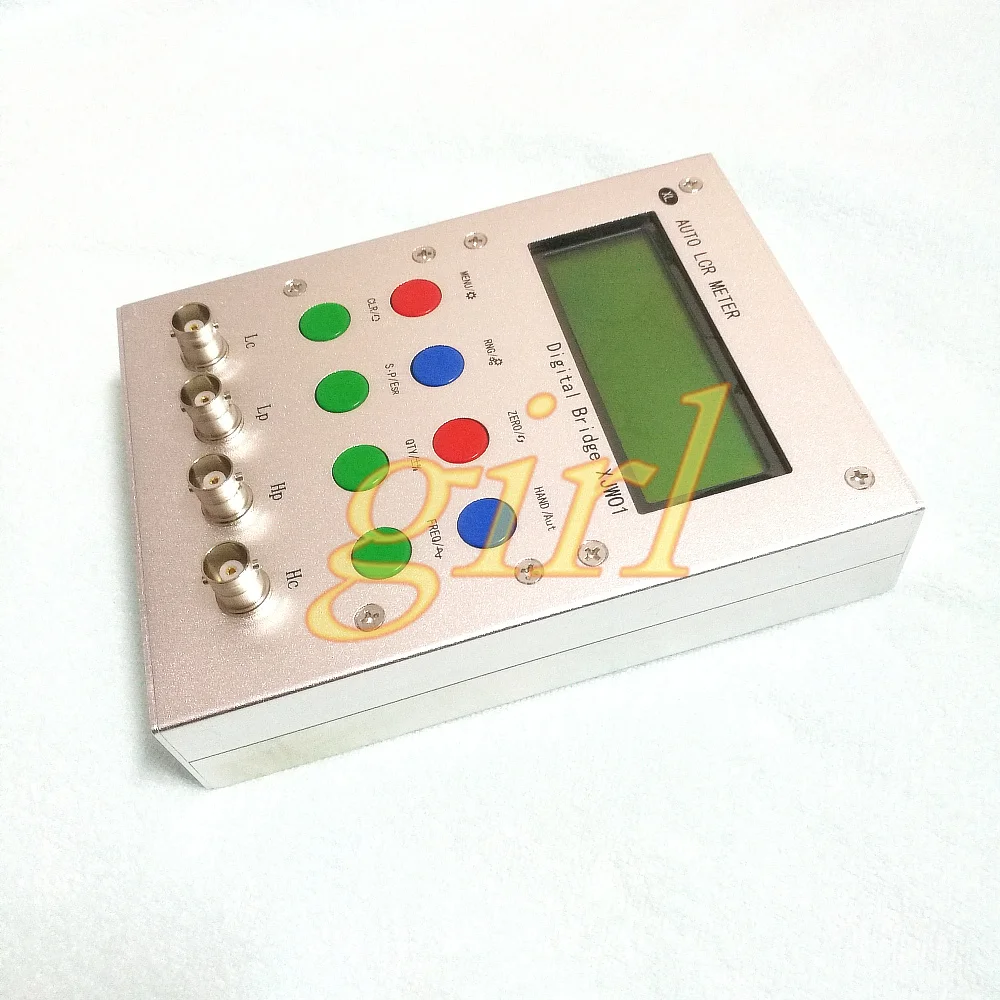

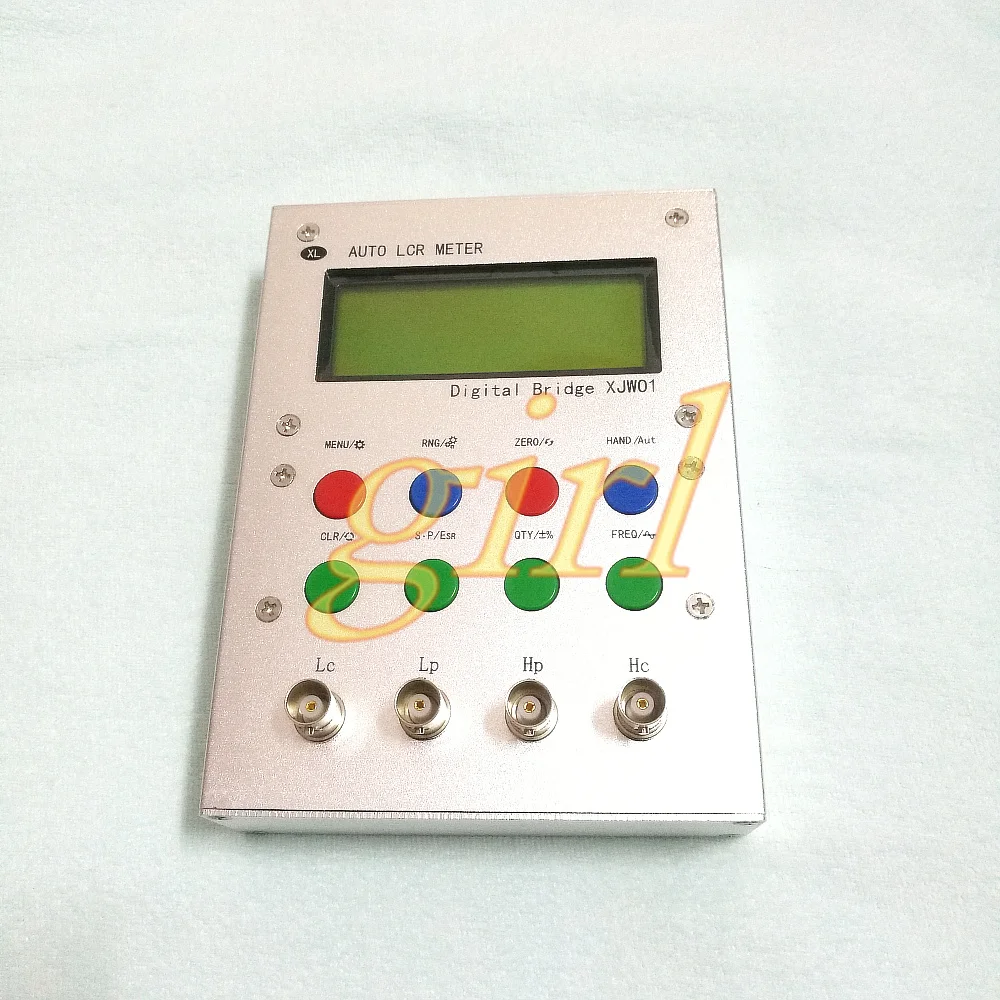

0.3% прецизионный цифровой мост LCR тестер сопротивления индуктивности емкости ESR

0.3% прецизионный цифровой мост LCR тестер сопротивления индуктивности емкости ESR

Перед измерением емкости обязательно разряжайте!

Теперь следующие вещи не включены.

HC HPIs набор красных зажимов; LC LP-это группа, затем черный зажим

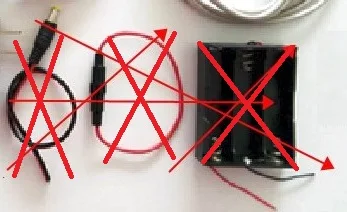

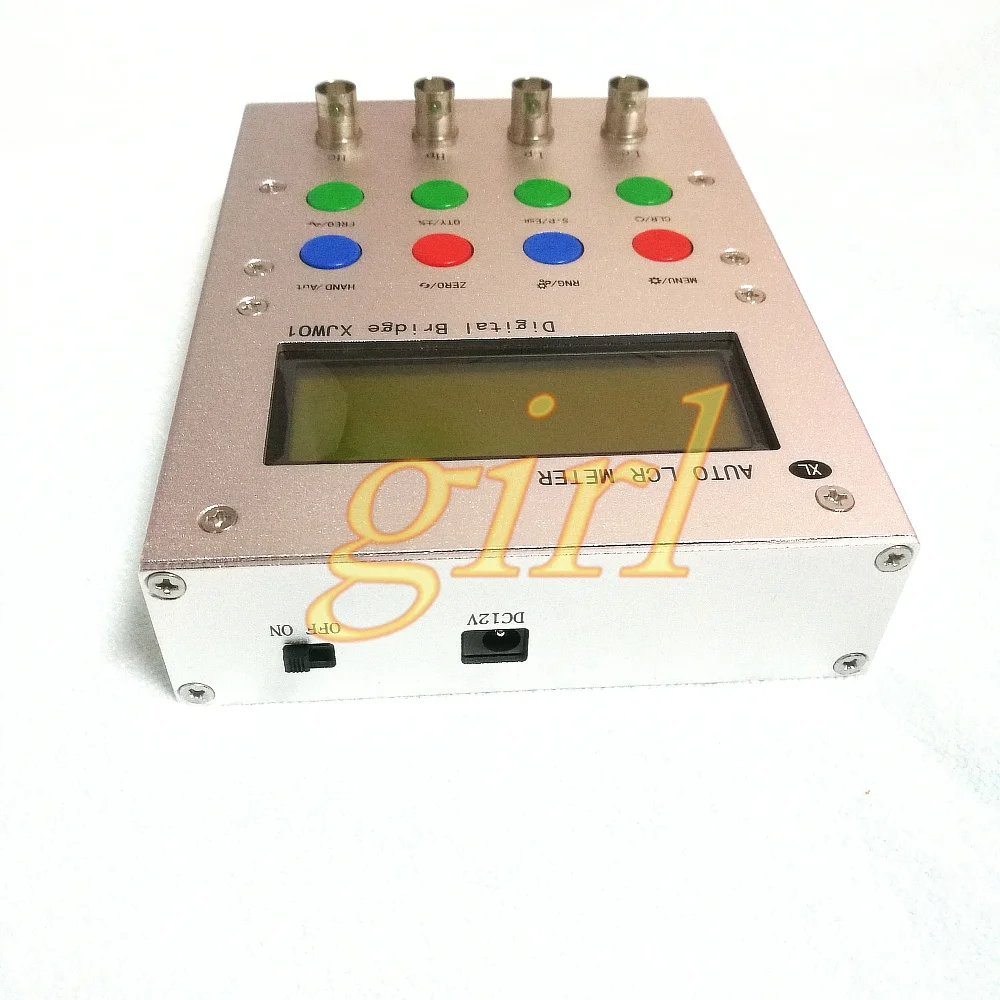

Внутри портативной алюминиевой пластины нет аккумулятора! Размер: 150*115*35 может быть внешним свинцово-кислотным аккумулятором 12 В или тремя секциями 18650 (Используйте 18650, чтобы не допустить короткого замыкания! И разрядка) с алюминиевым корпусом кронштейн 18650 Huntkey 12V0.5--1.0A адаптер три батарейного блока предохранитель DC линия

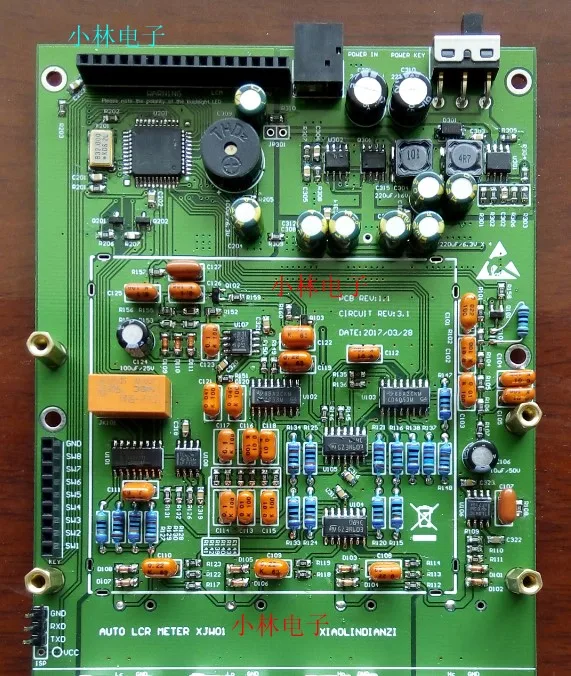

Точность 0.3%. Мост является продуктом DIY. Его необходимо сварить и собрать. Пожалуйста, выберите набор еды. Нужно ваше время, а также нужны электронные знания и практические возможности! Стандартная тестовая коробка для мостового элемента может быть подключена.
(Примечание: только Собранный тестовый зажим для открытия цепи и сброса короткого замыкания операция: Автоматическая компенсация) Режим измерения (измеряется в соответствии с "нулевой открытая клипса (ноль)" Ключ для очистки открытого тестового зажима короткое нажатие нулевой ключ для сброса короткого замыкания) После того, как загрузка не равна нулю, короткое замыкание может, очевидно, открыть и очистить.
И для очистки различных тестовых джигов
Измерения внутреннего сопротивления батареи: сопротивление профиль тест, используя 400-630V Конденсатор CBB напряжение составляет около 1 мкФ -- 5 мкФ на ESR, низкая постоянной ёмкости, универсальный конденсатор высокого напряжения с безопасности во всем мире. ESR1 Конденсатор CBB измеряется сначала, затем весь ESR2 измеряется в серии, и эквивалентное внутреннее сопротивление батареи esr2-esr1
Сварная основная плата была откалибрована до 0.3%, пожалуйста, не восстанавливайте параметры по умолчанию! (точность параметров по умолчанию составляет 0.5%)
L 0.03uh -- 2000h R 0,1 millieuropean -- 100 megabyte C 1p -- 20 миллионов микрометод
Будьте осторожны, чтобы не сделать этого: нажмите кнопку «Меню», чтобы войти в главное меню. Затем нажмите кнопку «RNG», чтобы войти в режим калибровки, а затем нажмите клавишу C, данные калибровки текущего элемента будут очищены!
Третье: 100 Гц 1 кГц частота тестирования моста 7.8KH
Отправка 6 только 0.1% точность и точность проверки сопротивления после калибровки:

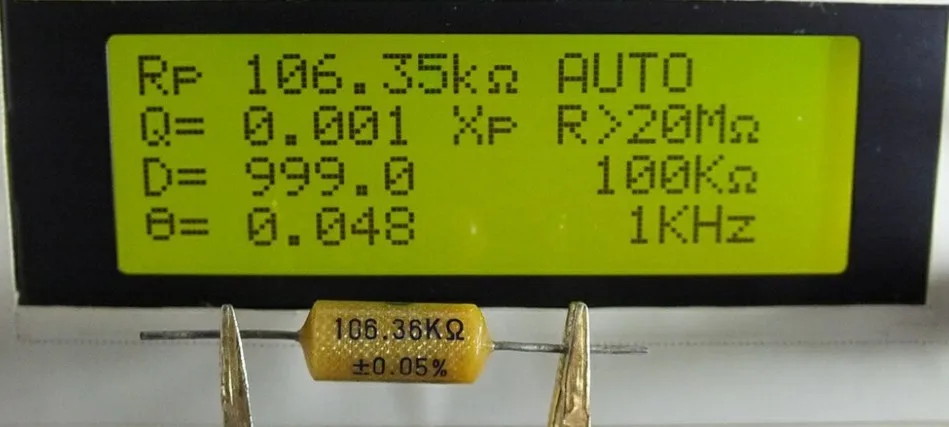

40 Европа, 1K, 3k, 9K, 10K, 100K
Размер алюминиевой оболочки: 150*115*35 размер пластиковой оболочки 200*175*70
Во-первых, обзор г-на Сюй: Этот цифровой мост LCR в основном используется для точного определения компонентов L, C, R, Liang Chengkuan, высокой точности. Воспроизводите радио руды, большинство компонентов требует DIY, никаких номинальных технических параметров. Например, нам нужно знать характеристики reactance таких устройств, как резонансное устройство, детектор, антенна, наушники, трансформатор и так далее. Среди них Таблица Q может использоваться для решения проблемы с высокочастотными параметрами, в то время как низкочастотная Таблица Q трудно измерить. Для того, чтобы решить эту проблему, я думаю, что цифровой мост LCR может быть квалифицированным.
Цель конструкции: 1. Он может точно измерить L, C и R реактора. Точность лучше, чем 0.5%. Точность лучше 0.3%, если она откалибрована шестерней.
2. Материал легко взять, цепь проста, легко сделать, и стоимость должна быть должным образом контролирована. Чтобы сделать его более любительским DIY ценностью и ценностью исследования, а также узнать детали и принципы моста LCR через дизайн и DIY.
Перед измерением емкости обязательно разряжайте!

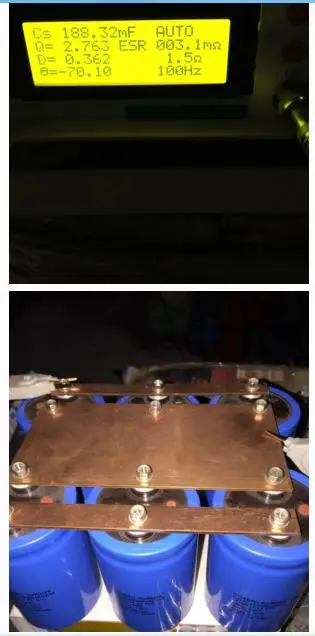

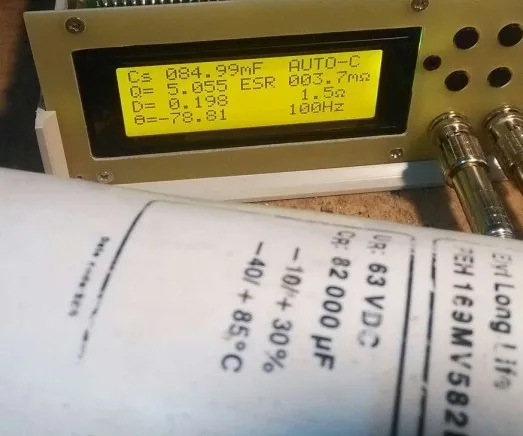

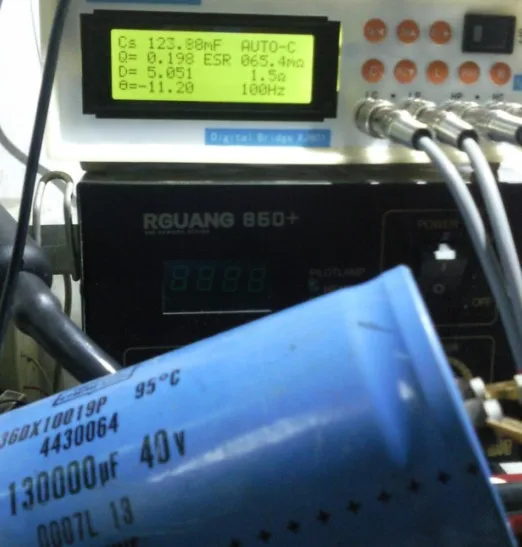

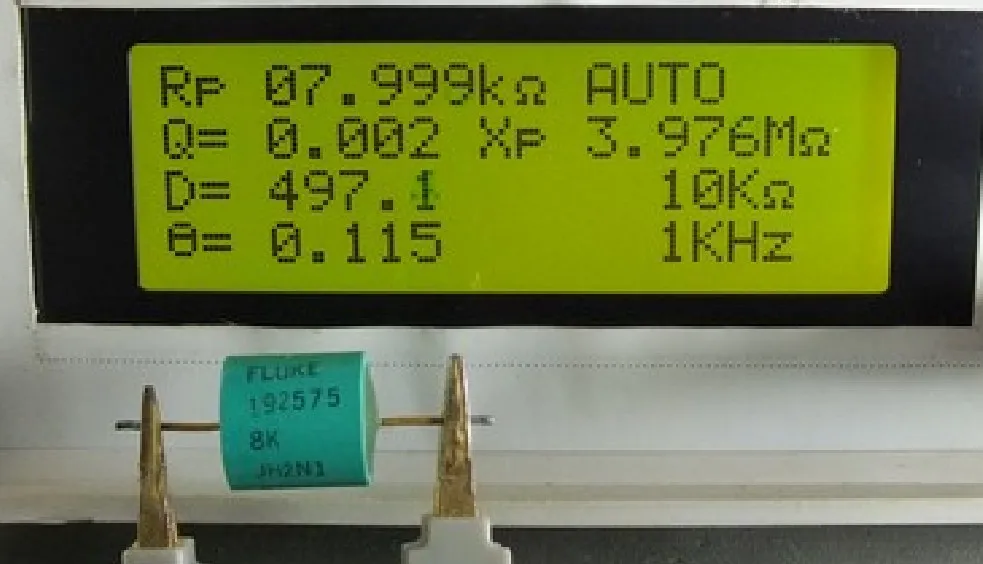

Вы измерили 192 тысячи мкФ

(8 мкФ)

13 мкФ

100 Гц 1 кГц 7,8 кГц

LCR

Характеристики функции V3.0 моста:
Основной дисплей 1999,9 подсчитывает, 999,9 подсчитывает
Просим Вас принять во внимание тот факт частота: 100 Гц/1 кГц/7,8 кГц
Просим Вас принять во внимание тот факт напряжение: 0,2 Vrms
Выходное сопротивление: 40 Ом
Основная точность: 0.3%
Будет ли LCR Автоматическая идентификация и ручное измерение
Открытый/короткий, калибровка и компенсация
Основная информация показывает:
Cp: Емкость параллельного режима
Cs: режим серии конденсаторов
Lp: индуктор параллельного режима
Ls: режим серии индукторов
Rp: параллельный режим сопротивления
Rs: режим серии сопротивления
Вспомогательная ссылка показывает:
В: факторы качества
D: коэффициент потери
Theta: фазовый угол
Rp: эквивалентное шунтирующее сопротивление

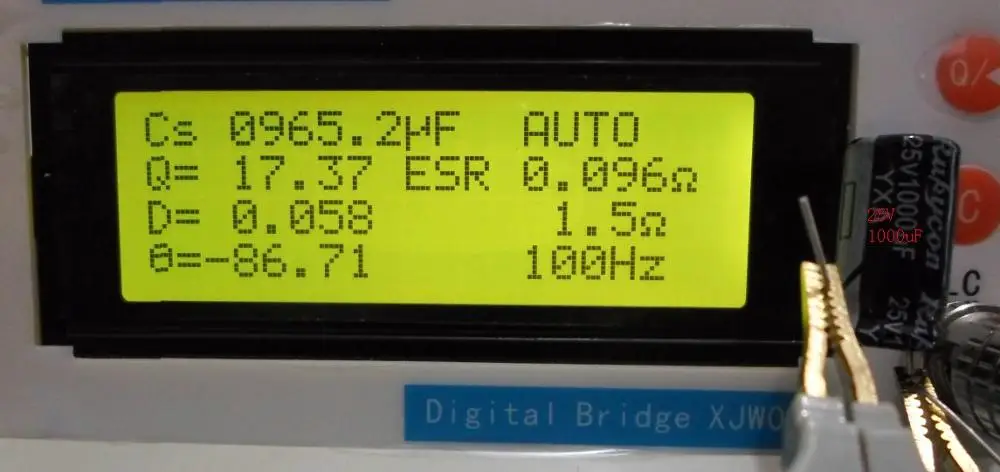

ESR: эквивалентное сопротивление серии
Xp: эквивалент шунта reactance
Xs: эквивалентная серия
Руководство по эксплуатации:
1. Автоматическое измерение
При открытии прибора по умолчанию используется режим автоматического распознавания (AUTO), а частота измерения по умолчанию-1 кГц.
Прибор автоматически определяет характеристики сопротивления измеряемых объектов в автоматическом режиме и автоматически выбирает наиболее подходящие серии и параллельные режимы основных параметров L, C или R.
При автоматическом измерении режима последовательный и параллельный способ определяется размером измеренного импеданса объекта. Когда сопротивление высокое (>10K <10K), выбран параллельный режим. Когда Сопротивление низкое, выбран режим серии.
2, параметры измерения L / C / R
1) Выберите основные параметры. В режиме загрузки по умолчанию нажимается авто, а ключевые параметры режима (X) Выбираются как «AUTO to AUTO-C, а затем AUTO-L для AUTO-R на AUTO».
Примечание 1: режим серии «ESR», параллельный режим «RP», и Xs / Xp активируется только тогда, когда основной параметр R (сопротивление).
3. Выбор параллельного режима измерения серии, под соответствующим основным режимом нажимается кнопка «R», и параметры выбираются как «AUTO- to P, S to AUTO-» в свою очередь.
4. Частота измерения. Этот мост обеспечивает 3 Частоты тестовые точки: 100 Гц/1 кГц/7,8 кГц начинается по умолчанию частота 1 кГц, нажимает кнопку "частоты (F)", можете выбрать различные частоты точек касания для того чтобы измерить "1 кГц до 7,8 кГц 100 Гц 100 1 кГц".
5, компенсация калибровки открытого замыкания/короткого замыкания, измерение зажима открытия цепи или состояния короткого замыкания в соответствии с ключом «C» может использоваться для компенсации калибровки частоты открытия/короткого замыкания. (Замеры клип открытый путь в соответствии с "C" Ключ может подметать частоту открытия цепи нулевой тест клип короткого замыкания C Ключ короткого замыкания zero)
6. Относительное измерение
В режиме измерения нажмите клавишу «parameter (Q)», она будет записывать текущее измерение и вводить режим относительного измерения, затем нажмите параметр (Q) кнопка или переключатель режима и так далее, он будет выходить из относительного измерения. В модели относительного измерения, вице-участник показывает относительную погрешность измеренного значения В записанном значении, а представление-процент.
Диапазон представления: от-99.9% до + 99.9%
Таблица испытаний U:

1000 мкФ 16V
