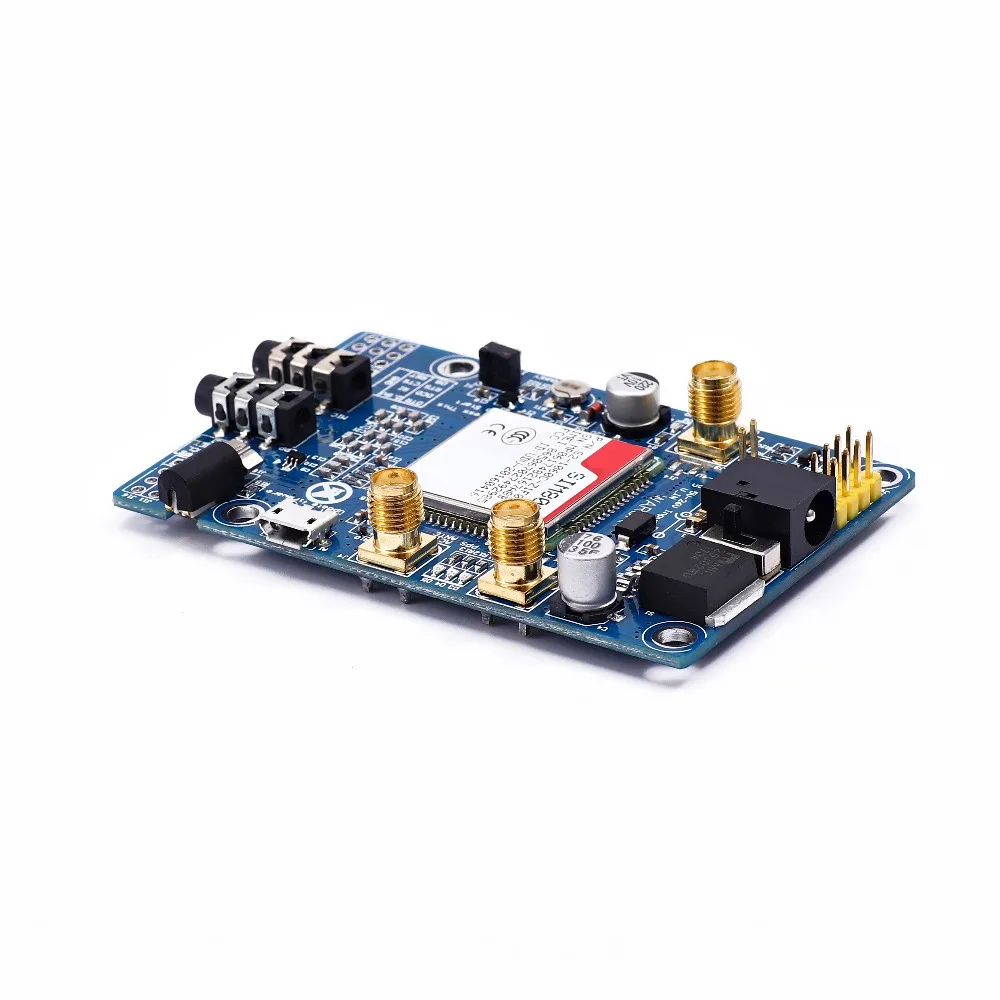

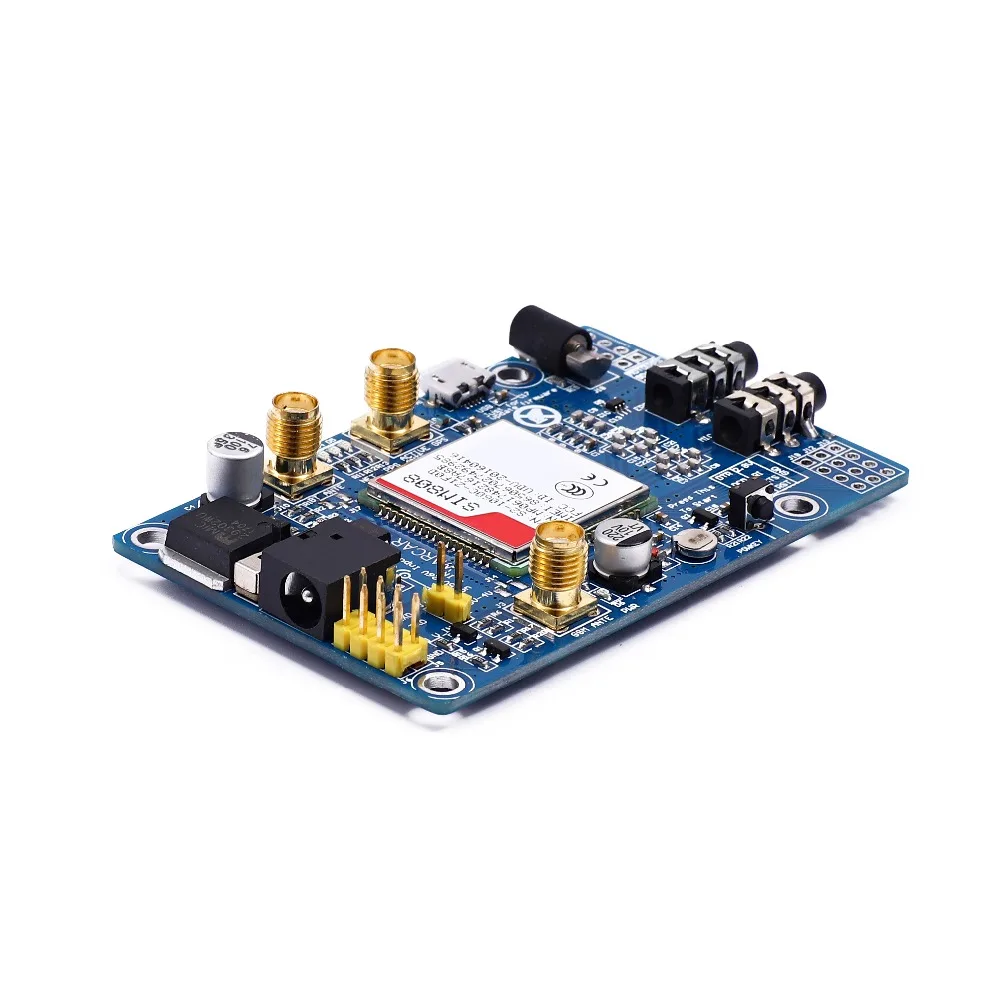

SIM808 модуль GSM GPRS GPS макетная плата IPX SMA с антенной для Raspberry Pi Поддержка 2G 3G 4G SIM

SIM808 модуль GSM GPRS GPS макетная плата IPX SMA с антенной для Raspberry Pi Поддержка 2G 3G 4G SIM

Уважаемый клиент: Если вы выберете Экономическая Способ доставки, затем в пик сезона логистики некоторые страны задержат получение посылок на некоторое время. Если вы не можете принять задержку, пожалуйста, выберите Воздушная почта , Более быстрая транспортировка и защита. Мы предоставляем индивидуальные услуги и большее количество первоочередных услуг. Вы можете связаться со мной, когда вам нужно больше количества и индивидуальных решений. Вы получите скидку VIP цену. С нетерпением ждем возможности работать с вами. Я буду вашим лучшим поставщиком. Коллекция моего магазина, станьте моими поклонниками, в моем магазине скидки на товары, поклонники получат более высокую скидку!

Описание:
1. Три интерфейса ввода питания: интерфейс DC044 и V_IN и интерфейс литиевой батареи.
Обратите внимание, что: диапазон DC044 и входное напряжение V_IN составляет 5-26 в, при использовании 5 В в качестве питания убедитесь, что источник питания может обеспечить ток 2A. Диапазон напряжения литиевой батареи Входная мощность 3,5-4,2 В.
2. Переключатель: используется для открытия/закрытия входного источника питания для модуля. При использовании, пожалуйста, подтвердите переключение переключателя в открытое состояние (рядом с внутренней панелью).
3. SMA Антенный интерфейс: есть GSM Антенный интерфейс, GPS антенный интерфейс на борту и BT Антенный интерфейс.
4. Кнопка запуска: когда плата включена, светодиод (PWR) загорится. После долгого нажатия (около 2 секунд) на этой кнопке, остальные три светодиода будут светиться. И один из них начинает мигать; это означает, что SIM808 начинает работать сейчас. Когда блок питания, GSM и GPS антенна и sim-карта подключены к модулю правильно, светодиод будет мигать медленно (3 секунды de 1 секундный свет), это означает, что модуль зарегистрирован в сети, и вы можете позвонить или сделать что-то еще.
5. Последовательный интерфейс TTL: интерфейс уровня TTL. Обратите внимание, что: штырь VMCU используется для управления высоким уровнем UART TTL, чтобы реализовать соответствие между 1,25 V/3,3 V/5 V системами. Например, если вы хотите использовать 51 MCU для управления этой платой, штырь VMCU должен быть подключен к DC5V. И если используется MCU STM32, штырь VMCU должен быть подключен к DC3.3V. Контакты RXD-это RXD SIM808, а контакты TXD-TXD SIM808. Штырь V_IN может подключать питание, функция этого штыря имеет ту же функцию DC044.
6. Интерфейс USB: Этот интерфейс используется только для обновления прошивки модуля SIM808.

Описание операции:
1. Подготовка:
Экран SIM808
Адаптер DC9V
USB-TTL модуль или другие инструменты.
Программное обеспечение для ПК
2. Аппаратные конфигурации
2,1 Подключите USB-TTL к интерфейсу UART

USB-TTL SIM808
TXD RXD
RXD TXD
GND

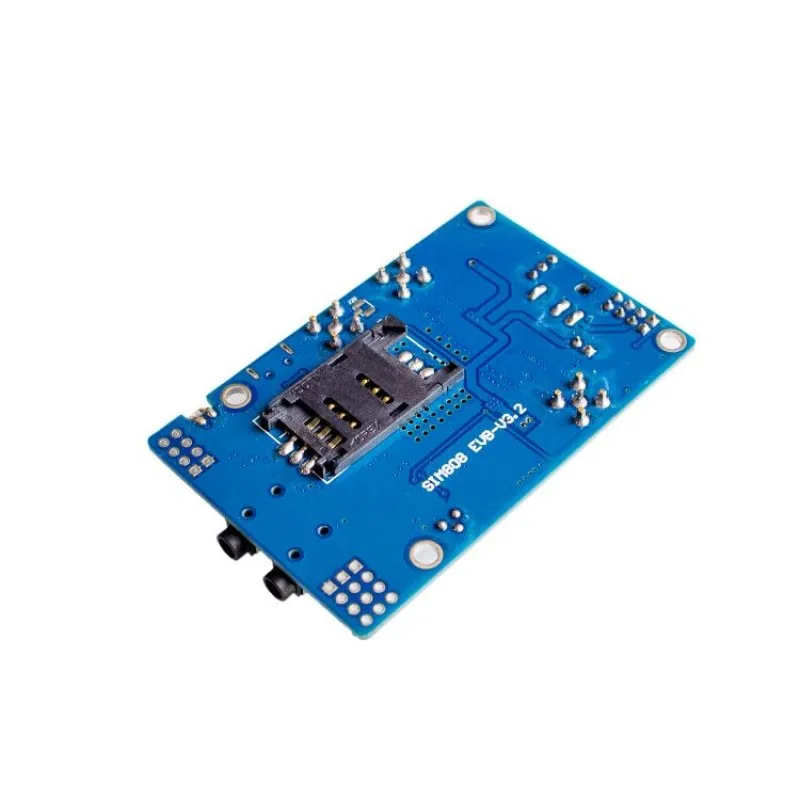

2,2 вставьте действительную sim-карту в держатель sim-карты.
2,3 Подключите антенну GPS и GSM антенну к плате
Подключите адаптер питания к интерфейсу DC044
2,4 изменение переключателя
2,6 нажмите кнопку POWKEY в течение 2 секунд, модуль SIM808 будет работать, а остальные 3 светодиода будут светиться.

Ссылка на документ: //www.adrive.com/public/P7QRkq/FZ1735-SIM808%20%E5%A4%A7V3.1.rar

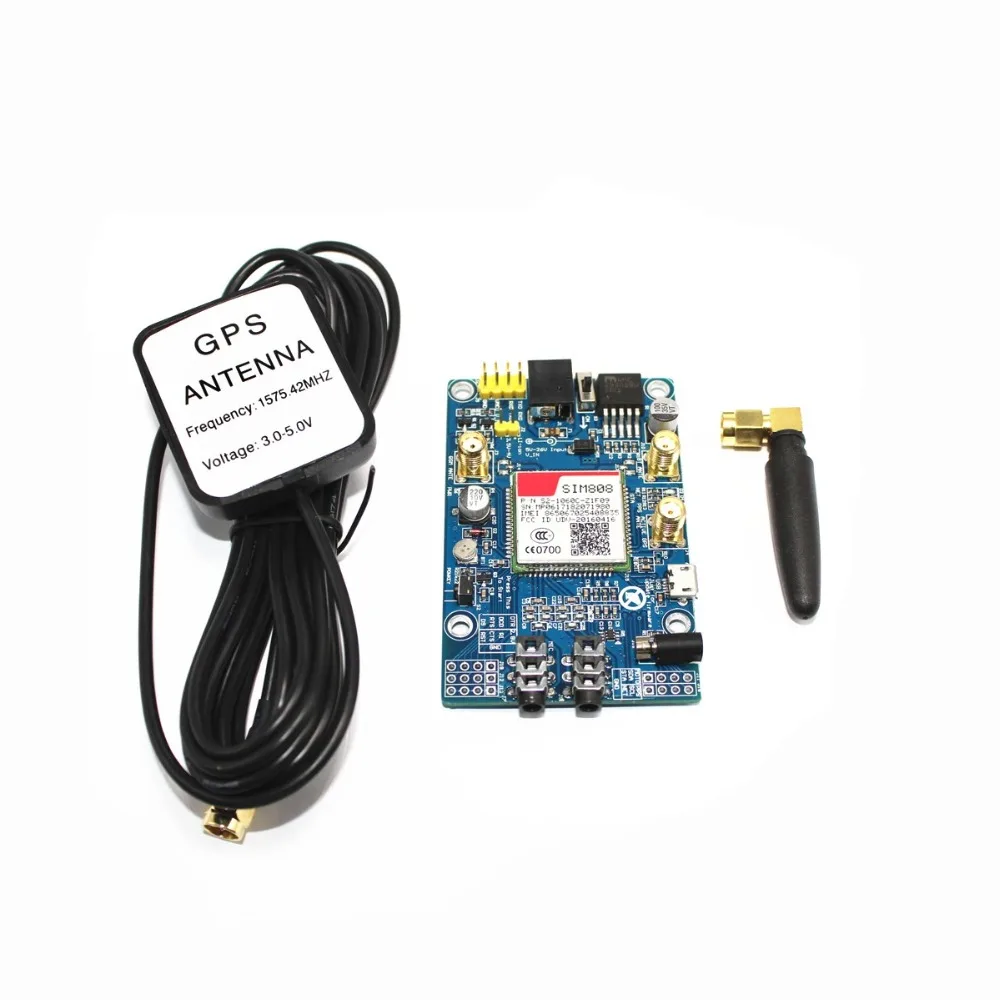

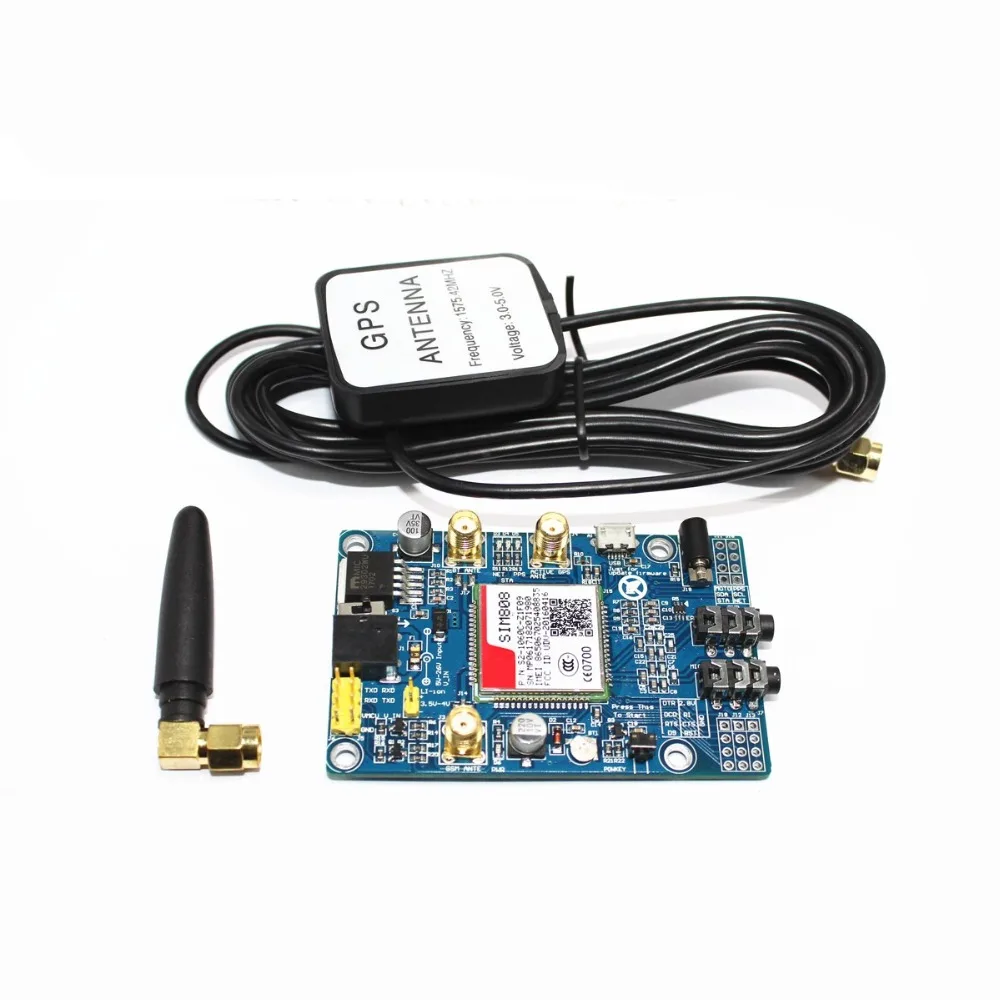

В комплект входит:
1 X SIM808 Moudle
1 X GSM антенна
1 X Антенна GPS
