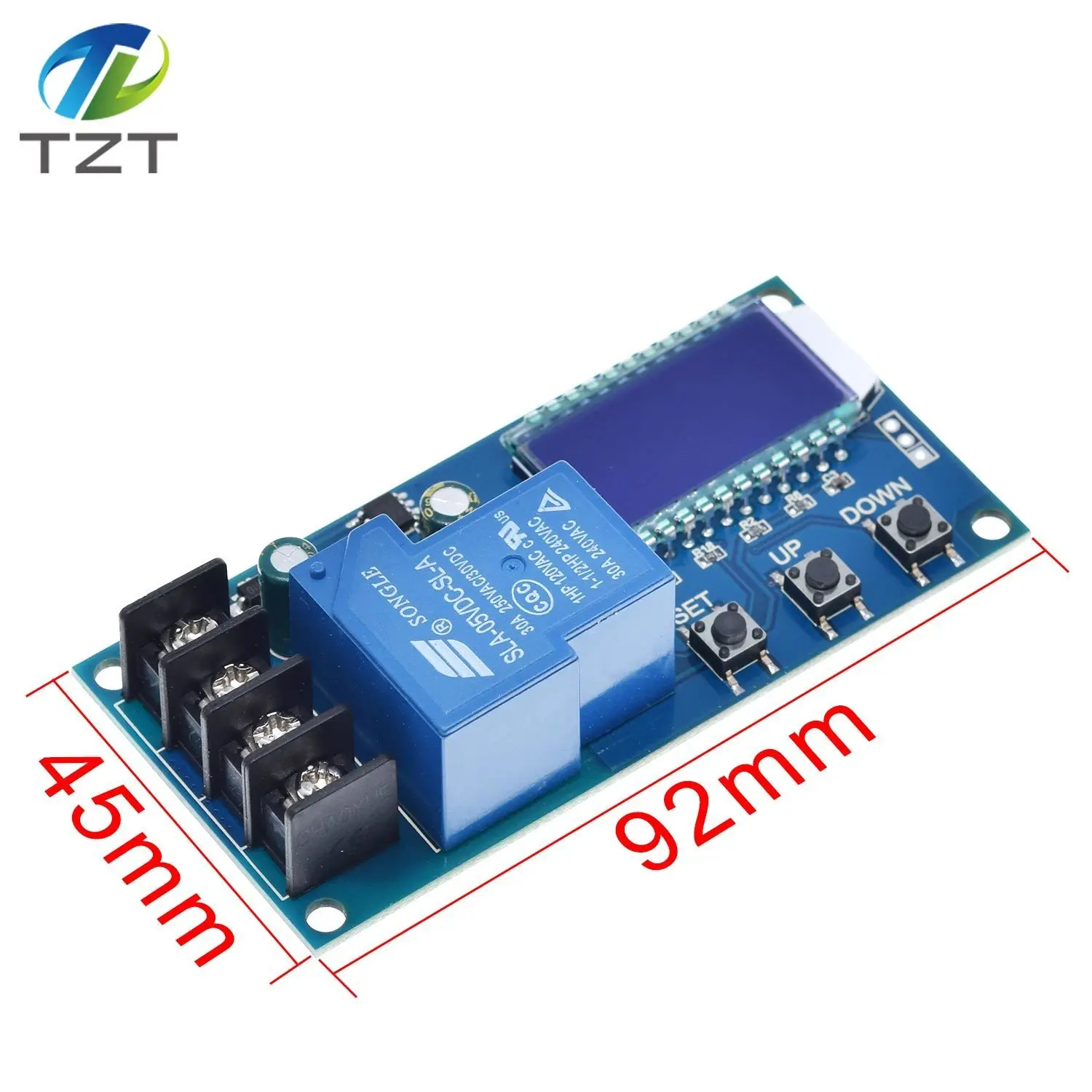

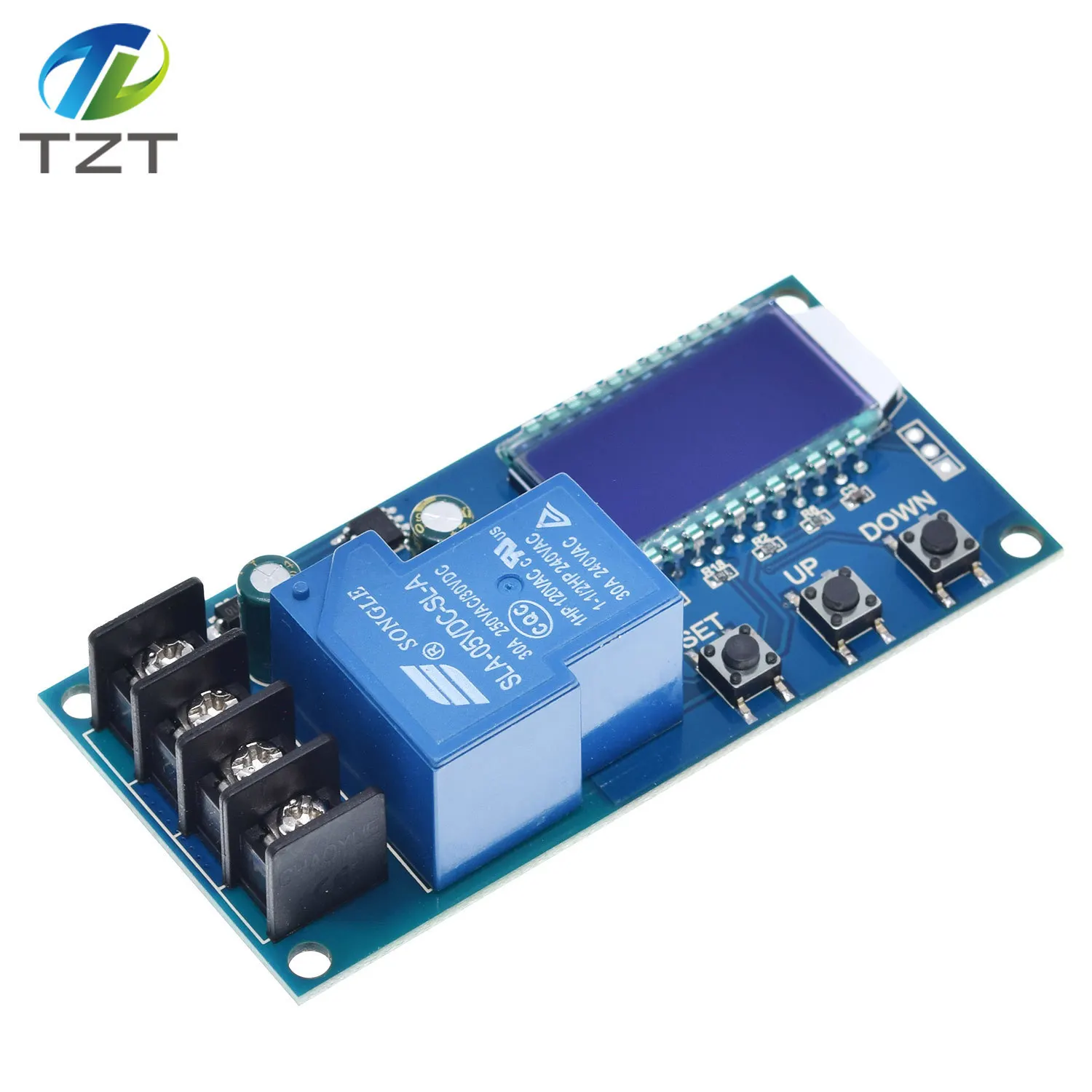

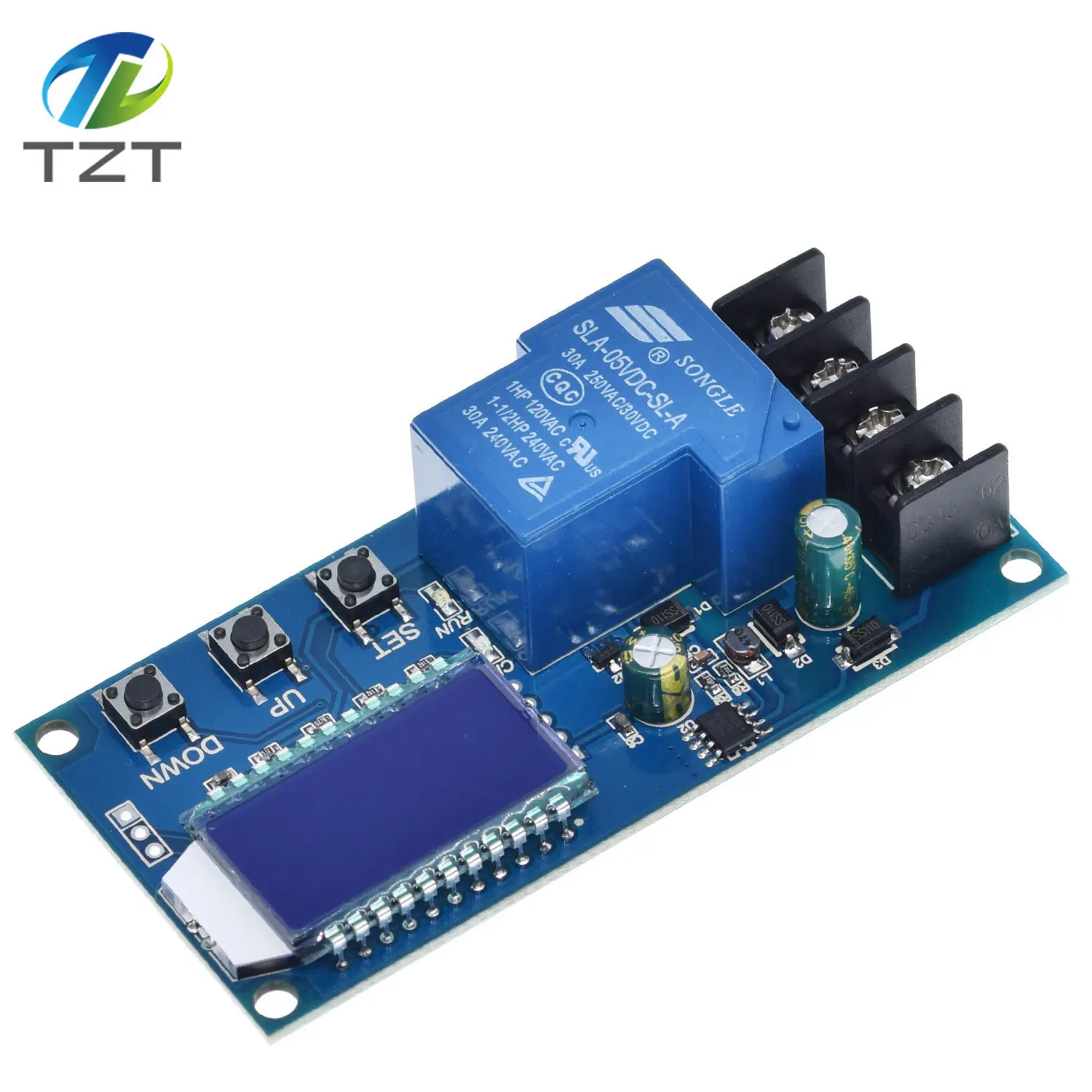

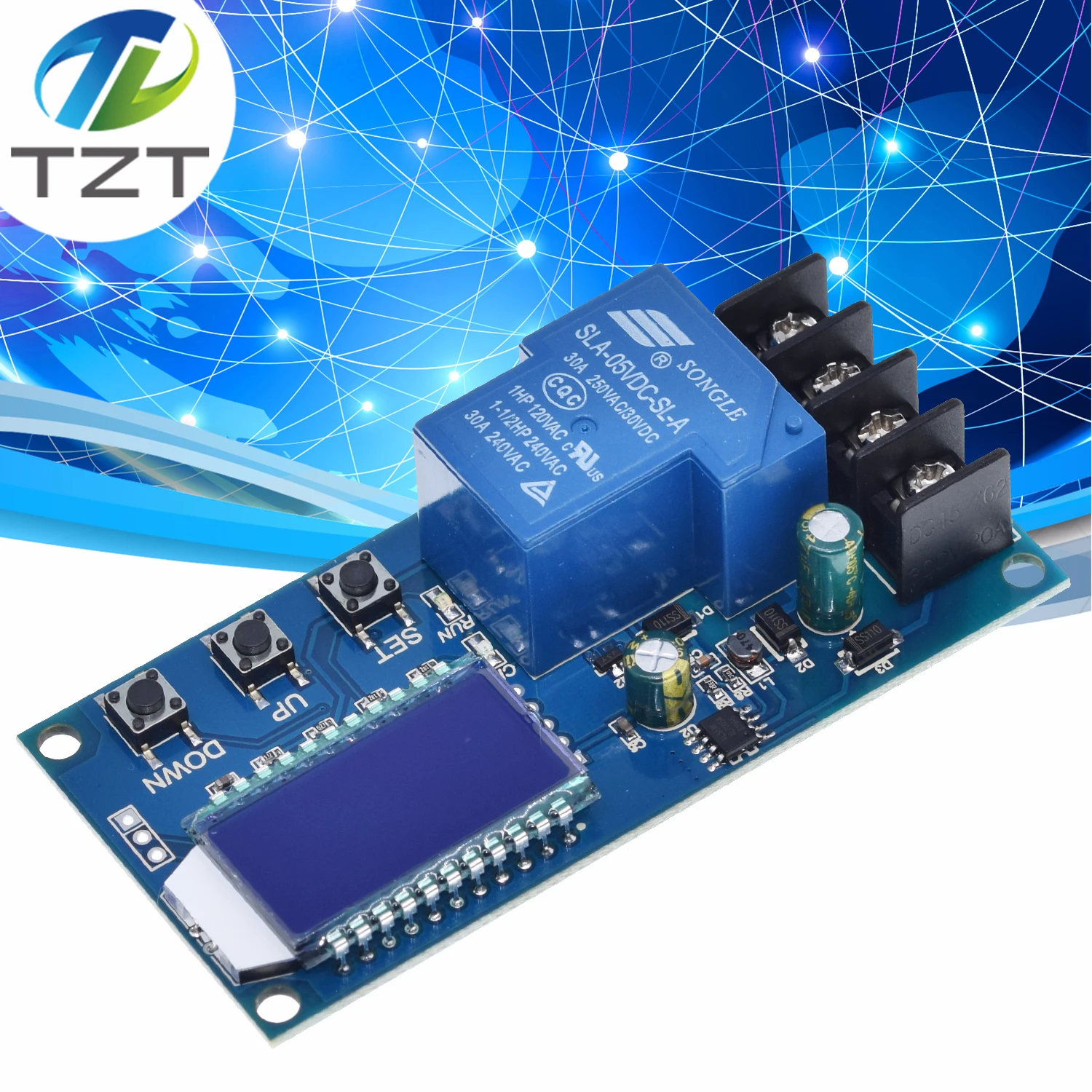

Завеса с источником питания от постоянного тока 6 60v 30A хранения контроль зарядки

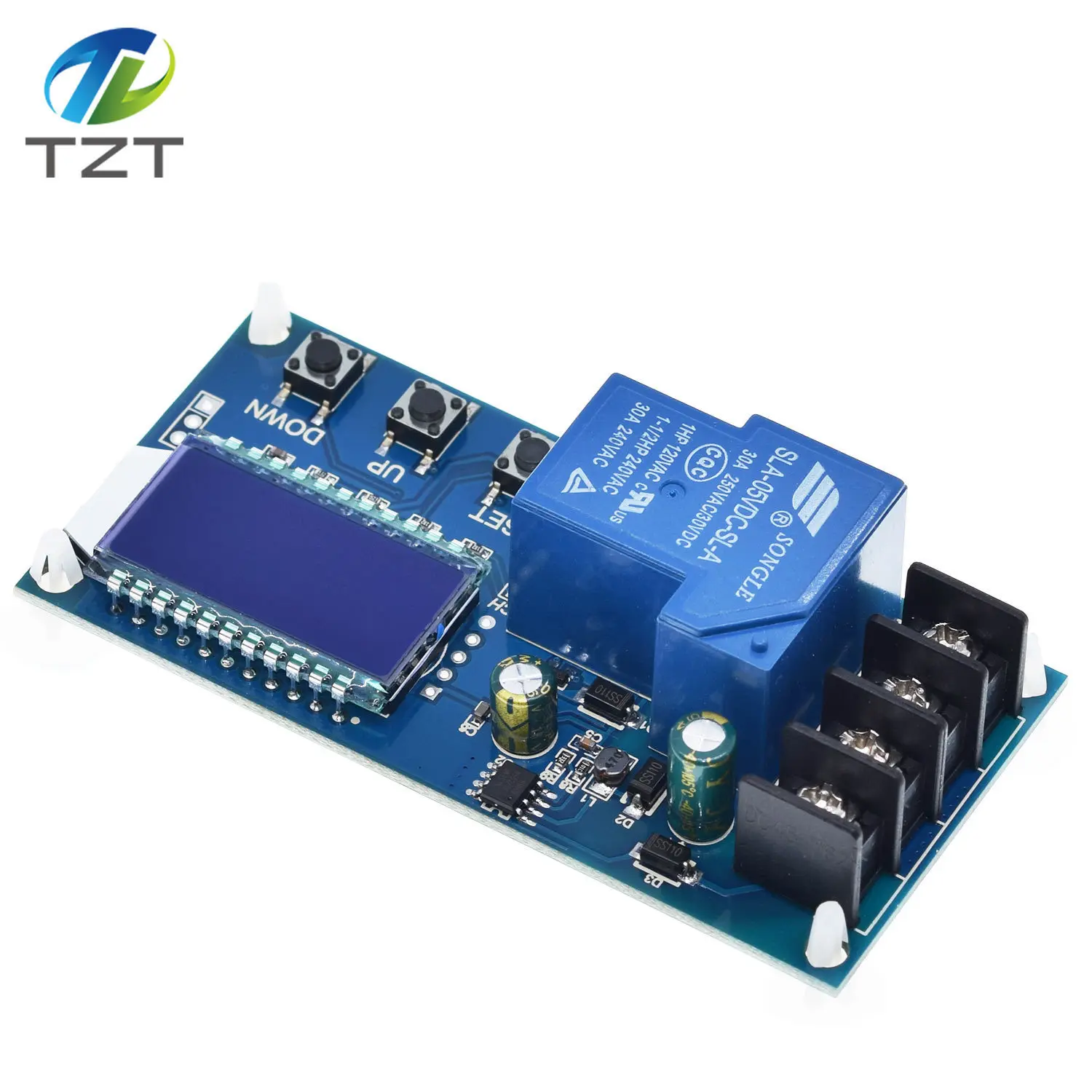

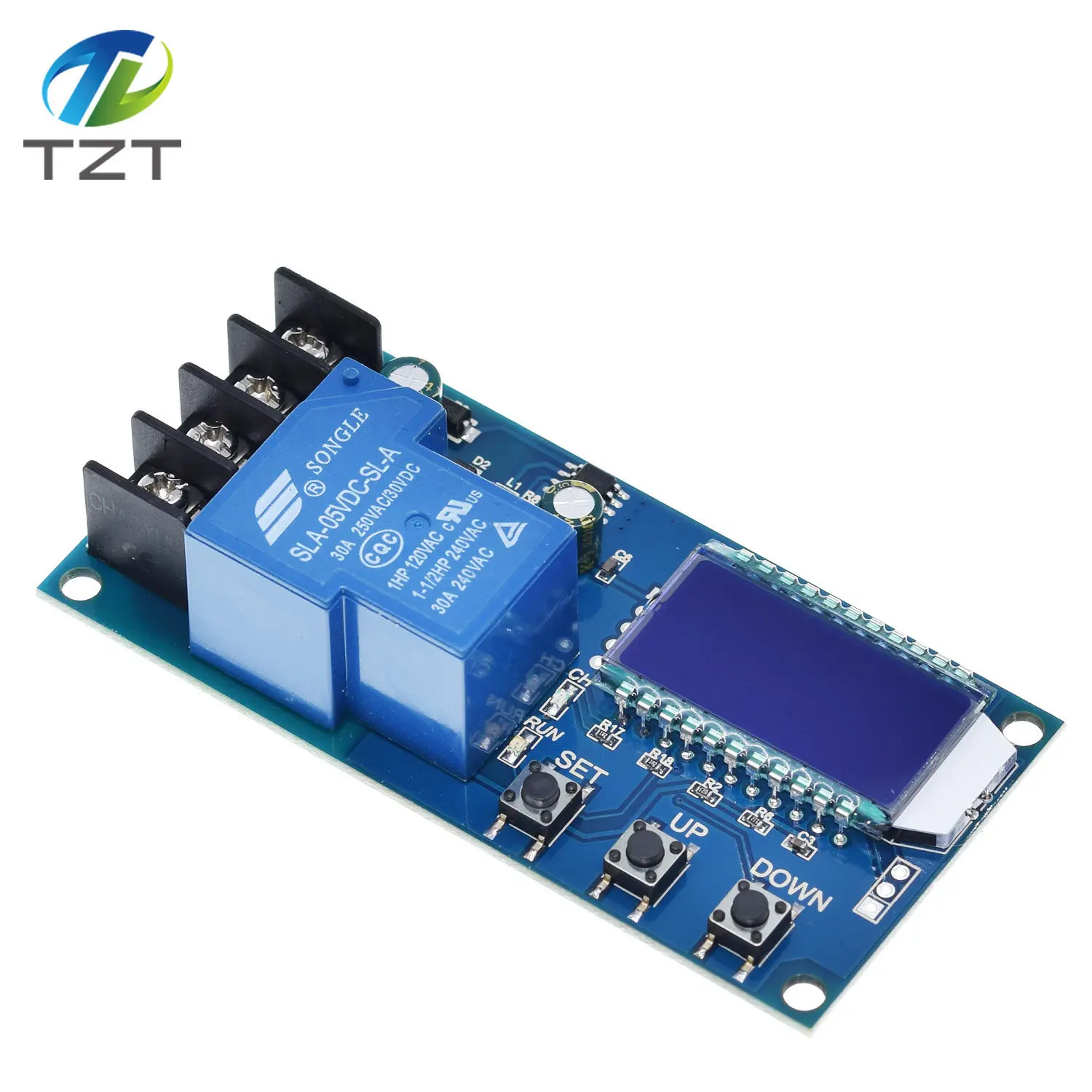

XY-L30A аккумуляторная батарея для зарядки аккумулятора

Модуль управления, цифровой, полное отключение питания

Переключатель защиты от перезарядки 6-60 в

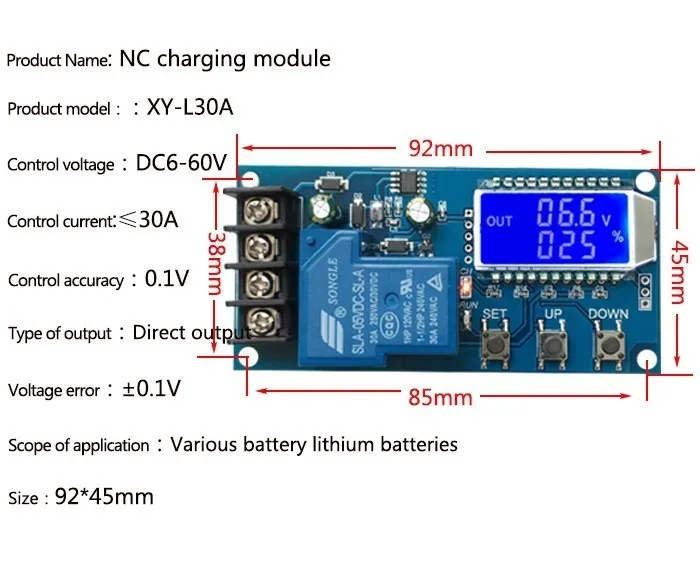

Основные характеристики модуля:

1. Поддерживает свинцово-кислотные аккумуляторы и действующие аккумуляторы, диапазон напряжения: 6 В ~ 60 В;

2. Может отображать напряжение, процент аккумулятора, время зарядки одновременно через ЖК-дисплей;

3. Функция очень мощная, обеспечивает автоматический контроль заряда,

Время зарядки контроллера, Также можно настроить и загружать соответствующие параметры через последовательный порт;

、 一 Функция Описание

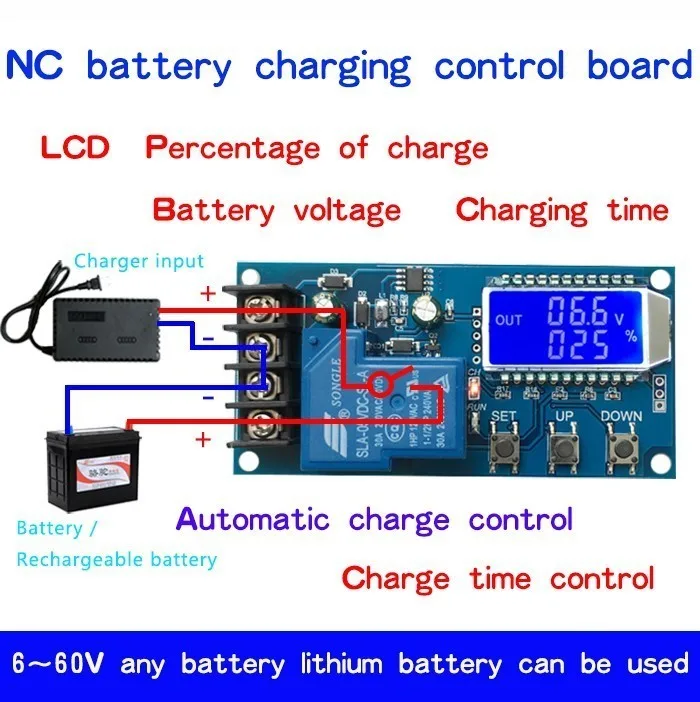

1.    Функция автоматического управления зарядом:

Устанавливая Вольт-Хай: «up' Вольт-ли»; Когда напряжение аккумулятора ниже Вольт-ли: dn', реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора достигает высокого напряжения: «up», реле выключается, автоматическая зарядка завершается один раз;

2.    Функция контроля времени зарядки:

   Как включить функцию контроля времени?

После ввода набора параметров Установите параметры op без нуля, затем включите функцию управления временем, параметры op по умолчанию: -- h, по умолчанию не включена функция управления временем;

После функции контроля времени открытия (OPНе оставляет следов), когда напряжение батареи-нижнее напряжение LI-ion'Dn', Зарядное устройство начало заряжать аккумулятор, система начала работать; Во время синхронизации напряжение аккумулятора≥Вольт-Хай'UP', Отключение реле; ЕслиOPВремя заканчивается, напряжение батареи по-прежнему ниже напряжения в-ли'Dn', Реле поддерживает проводимость, автоматически закрывает функцию управления временем зарядки и мигаетH:ERЧтобы напомнить пользователю, настройка параметров времени неразумен; Нажмите любую кнопку, чтобы прекратить мигание;

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время составляет 99:59, что составляет 100 часов.

3.    Функция последовательной загрузки данных и настройки параметров:

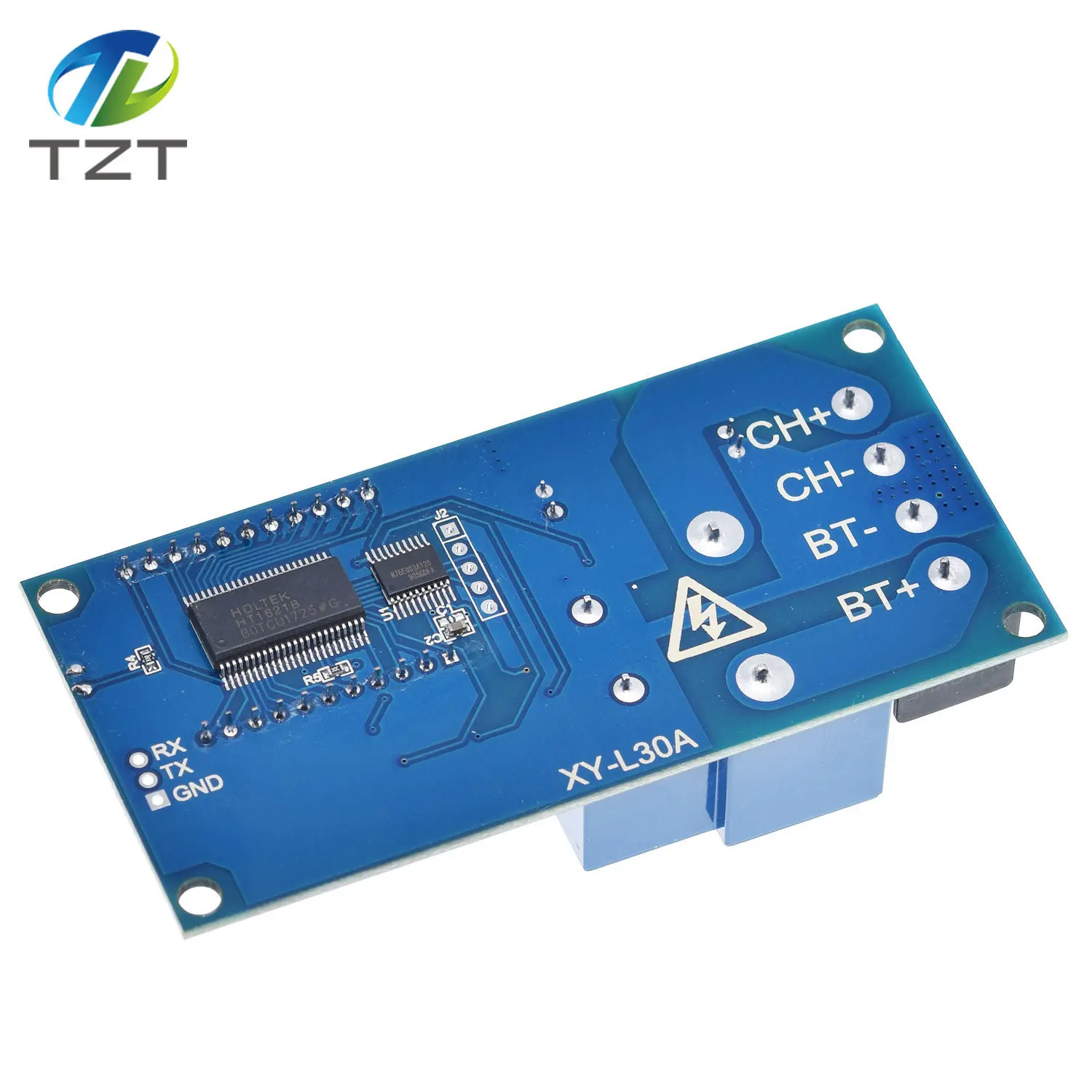

Система поддерживает загрузку данных UART и настройки параметров

Уарт:115200,8,1

Формат передачи данных:

Напряжение аккумулятора + процент заряда аккумулятора + время зарядки + состояние зарядки 12,0 в, 020%,00:10,OP

二 、Настройка параметров

A)       Нажмите и удерживайтеНаборКлюч для входа в интерфейс настроек;

B)      Переключите параметры, которые вы хотите задать, коротким нажатиемНабор;

C)       После выбора параметров можно установить поВверх/внизКнопка для поддержки короткого нажатия, длительного нажатия (быстрое увеличение или уменьшение); Чтобы установить другие параметры, повторите шаг b, c);

D)      После установки всех параметров нажмите и удерживайте кнопку set для выхода и сохранения;

Смущены, пожалуйста, свяжитесь сОписание ключевой функции:

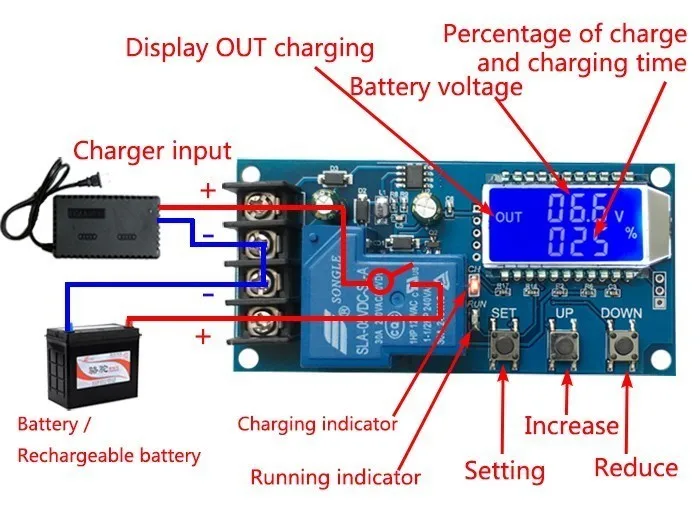

В интерфейсе запуска (основной интерфейс):

Короткое нажатиеНаборКнопка отображения текущего набора параметров; Короткое нажатиеВверхКнопка, отображение процента заряда и времени зарядки;

Короткое нажатиеВнизКнопка, выберите включение/выключение реле, если реле будет закрыто, в качестве напоминания отобразится «Выкл»;

Длительное нажатиеВверхКнопка, переключатель состояния низкой мощности

On:Нет работы за 10 минут, выключение подсветки

OFF: Подсветка Всегда яркая

Длительное нажатиеНаборКнопка, введите настройки параметров.

四 、Расчет процентного напряжения:

Процент напряжения = Напряжение аккумулятора/(напряжение-LI)

五 、Дополнительные характеристики

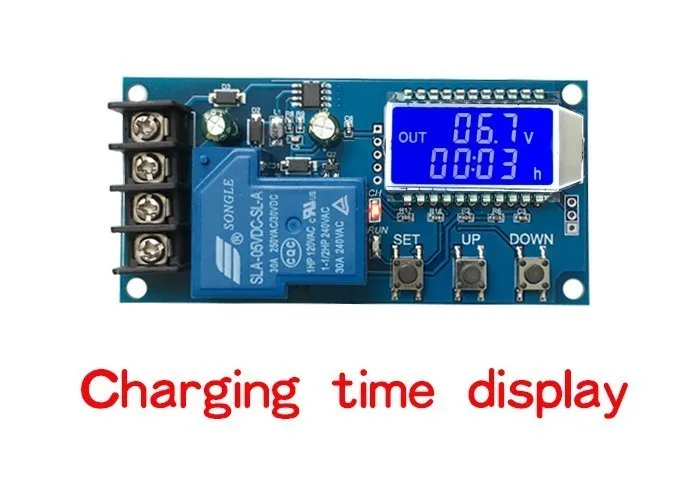

A)       Функция записи времени зарядки: не открывайте управление временем зарядки, продукт будет записывать все время, когда отображается интерфейс времени входа, мигает время зарядки дисплея, А затем Отображение времени выхода или следующая Зарядка для открытия (проводимость реле) в пустом виде;

B)      Автоматическое обнаружение параметров: когда установлены параметры, выход, если volt-LIDn≥Вольт-ХайВверх, Система будет отображать вспышку"ERR"В качестве напоминания;

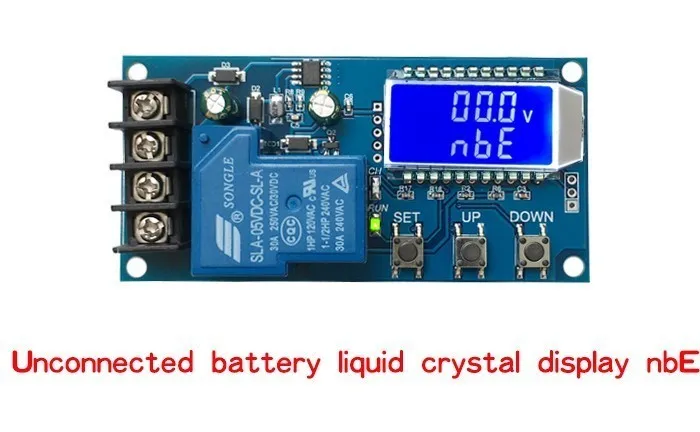

C)       Обнаружение доступа к аккумулятору: Этот продукт прилагается к аккумулятору. Если он не подключен к аккумулятору, система будет отображаться в нижней ссылке"Нбе"В качестве напоминания

六 、        Анализ общих сбоев

В: сколько стоит использование V-уровня? Какое напряжение подходит для этого модуля?

О: этот раздел подходит для минимум 6 в и для наивысшего диапазона напряжения 60 в, максимального уровня затрат 48 В, потому что батарея 48 В заполнена электричеством в 60 в, А затем высокая температура, если ваш аккумулятор выше 48 В, выберите другой раздел.

В: разрядилась мощность последующих электроприборов! Светодисветодиодный мигает?

О: потому что ваш зарядный ток слишком большой или емкость аккумулятора слишком маленькая, чтобы заставить питание немедленно добраться до предела напряжения, отключить реле, отключить, напряжение и быстро падает до нижнего напряжения, и начало заряжать, цикл, В это время вы хотите уменьшить только линию зарядного тока, обычно зарядный ток представляет собой емкость аккумулятора от 1 до 1,5, например, зарядный ток аккумулятора 20 Ач обычно около 2-3 А! Обратите внимание, что мощная зарядка от тока приведет к повышению старения батареи, а также ударным комплектам и даже взрывам!

В: какой режим управления? Могу ли я автоматически отключить зарядку? Могу ли я использовать боковую зарядку? Могу ли я ограничить расход?

О: это контроль напряжения, например, установите предел напряжения 12,0 в, напряжение до 14,5 в, заряд напряжения до 14,5 в это значение на выключенном питании, напряжение до закрытого реле 12,0 в и запуска зарядки, может быть заполнено боковой, режим управления напряжением только для выключения и открытия, Не ограничивает поток, зарядный ток полностью зависит от вашего зарядного устройства!

В: вход 12 В может или не заряжать аккумулятор 24 В, или ввод 48 В может ли дать зарядку 12 В?

О: это простой контроллер напряжения, только играющий в качестве переключателя, не может поворачиваться к зарядке аккумулятора, так что вы хотите дать какой заряд аккумулятора быть готов, какой тип зарядного устройства! Это необходимо!
