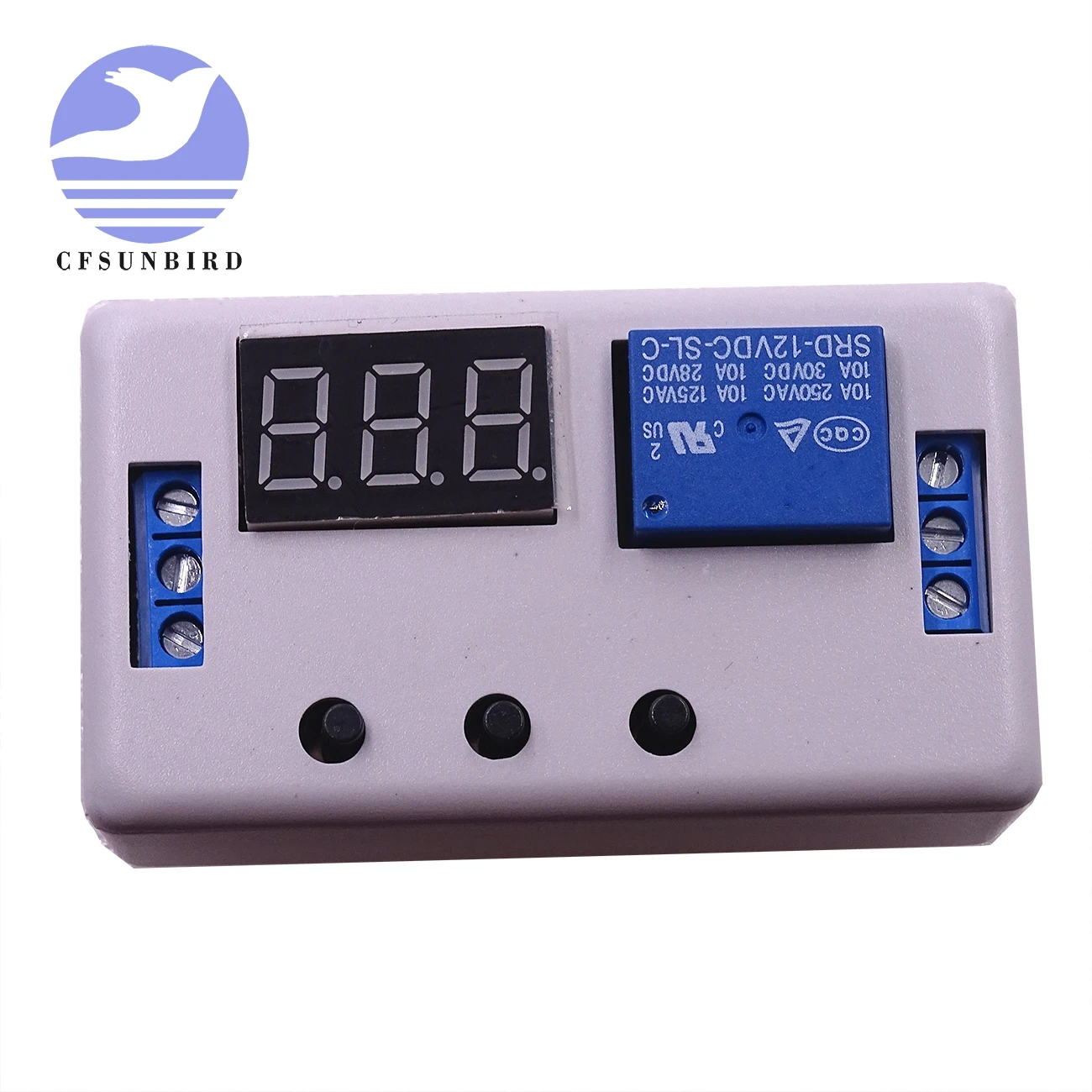

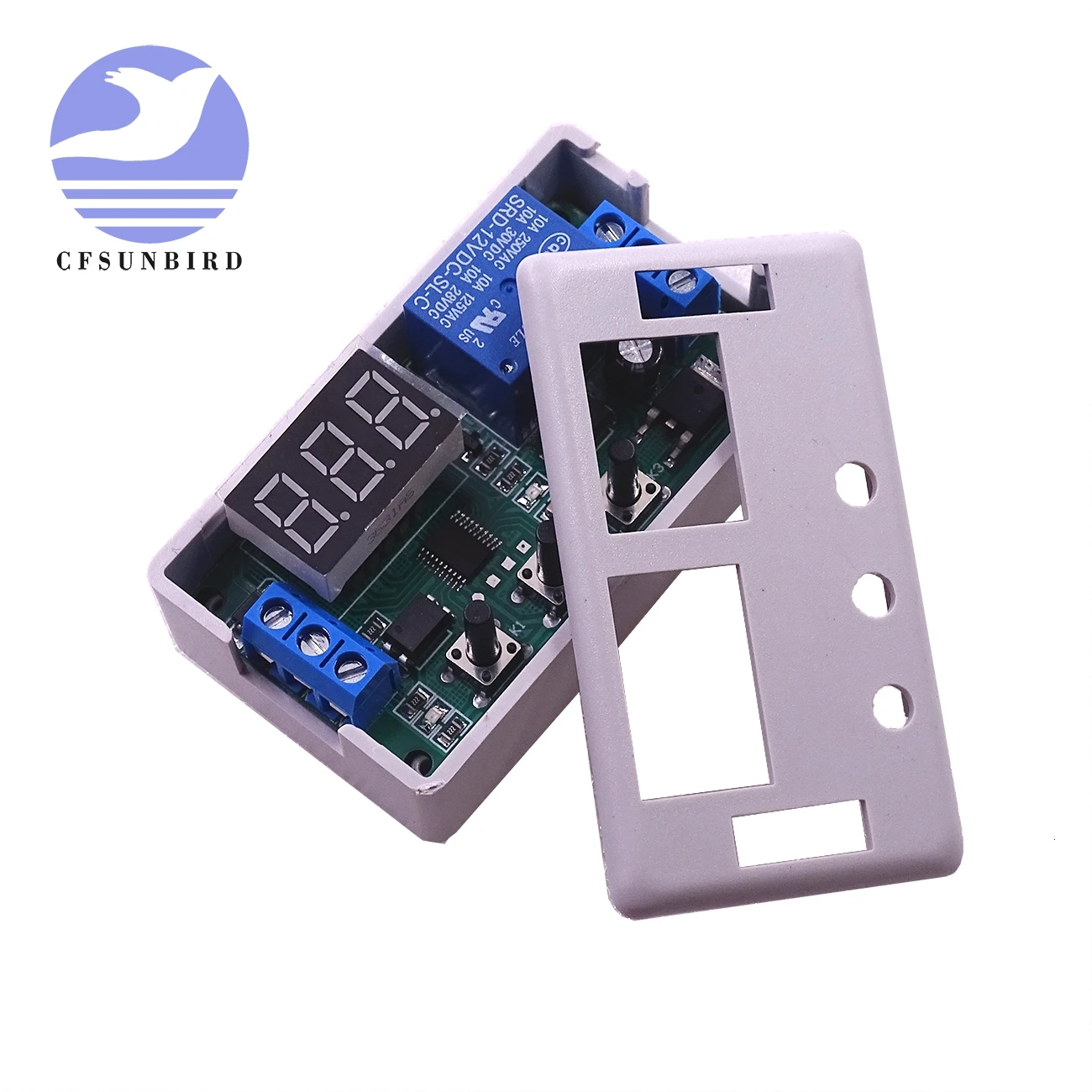

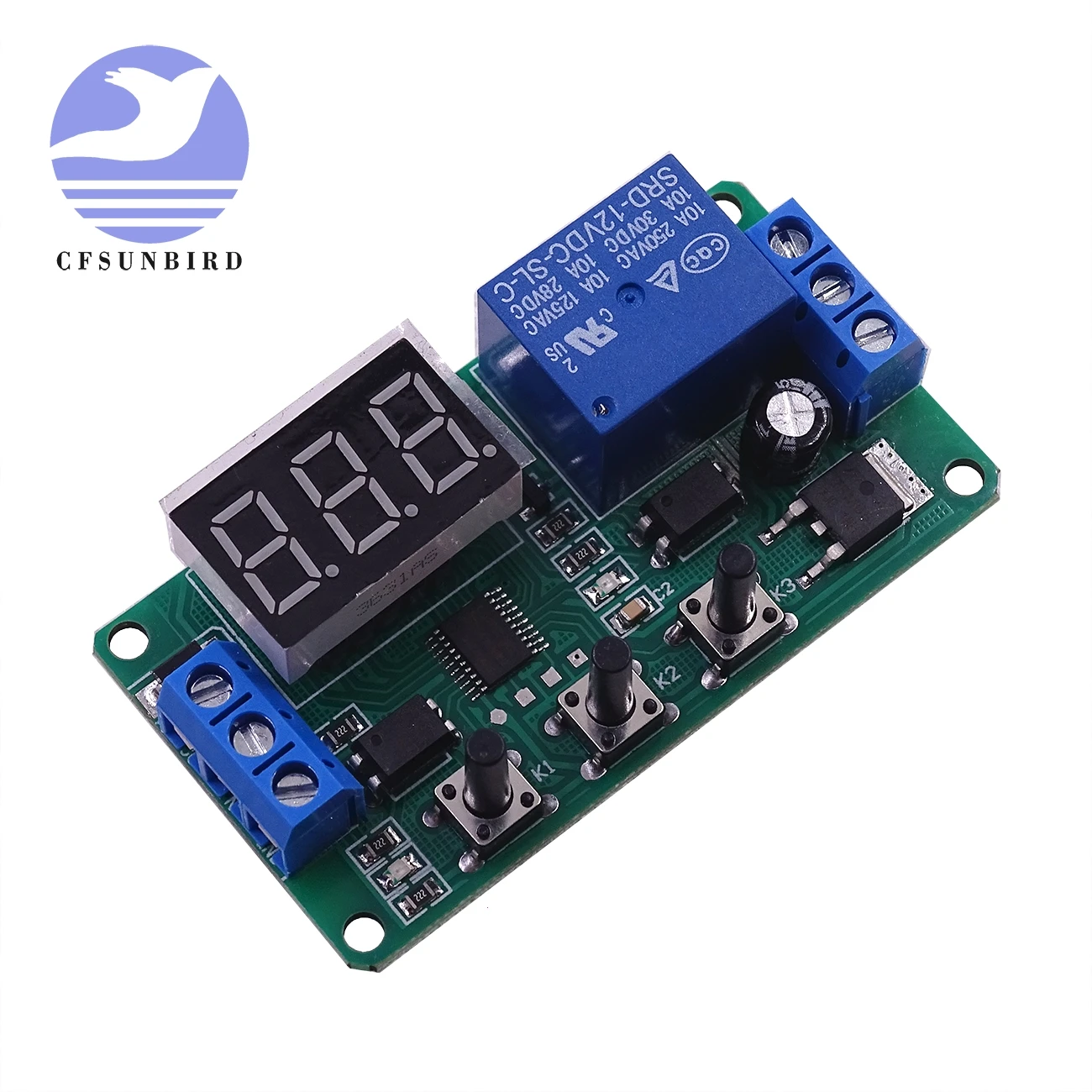

Односторонний релейный модуль постоянного тока 5 в 12 В отключение питания

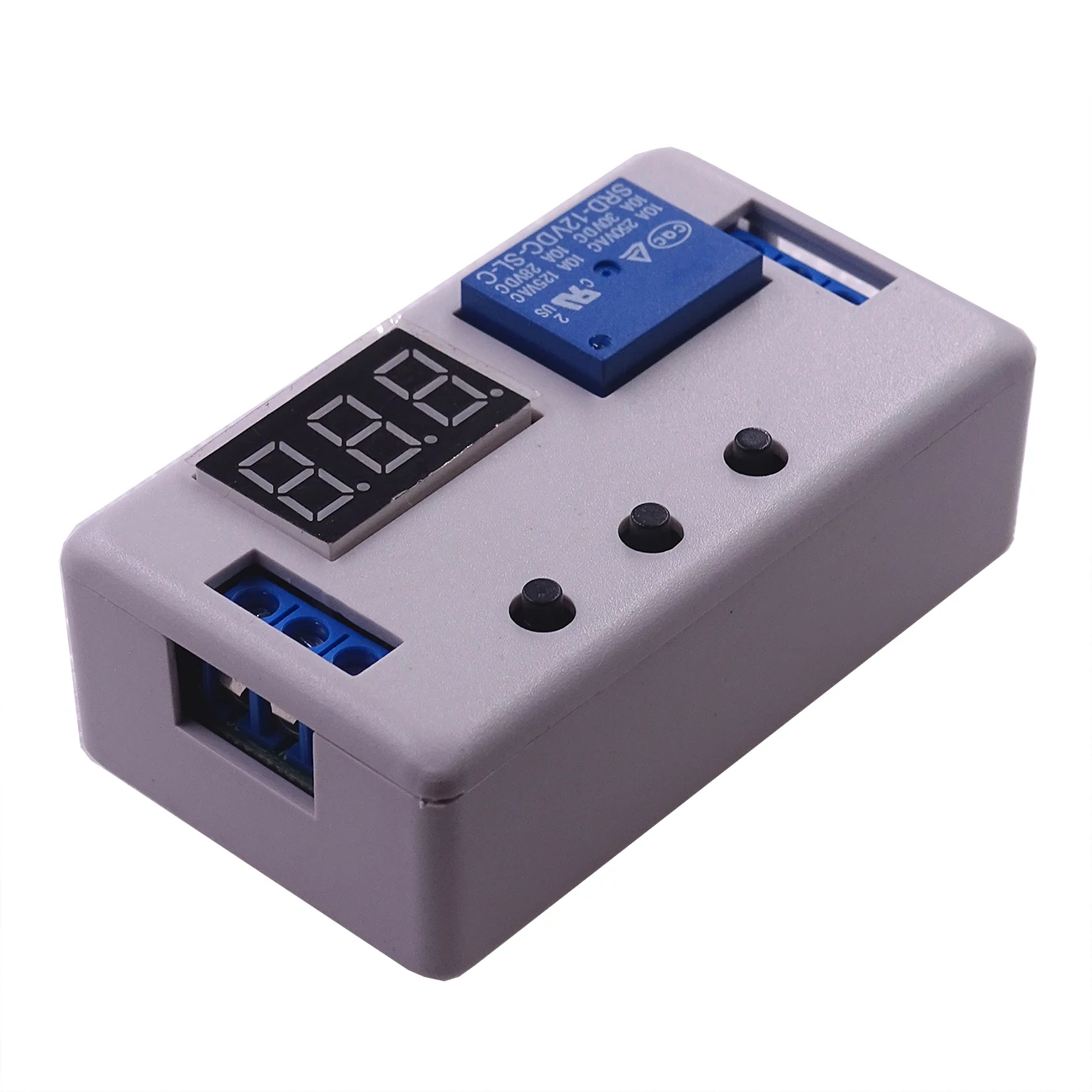

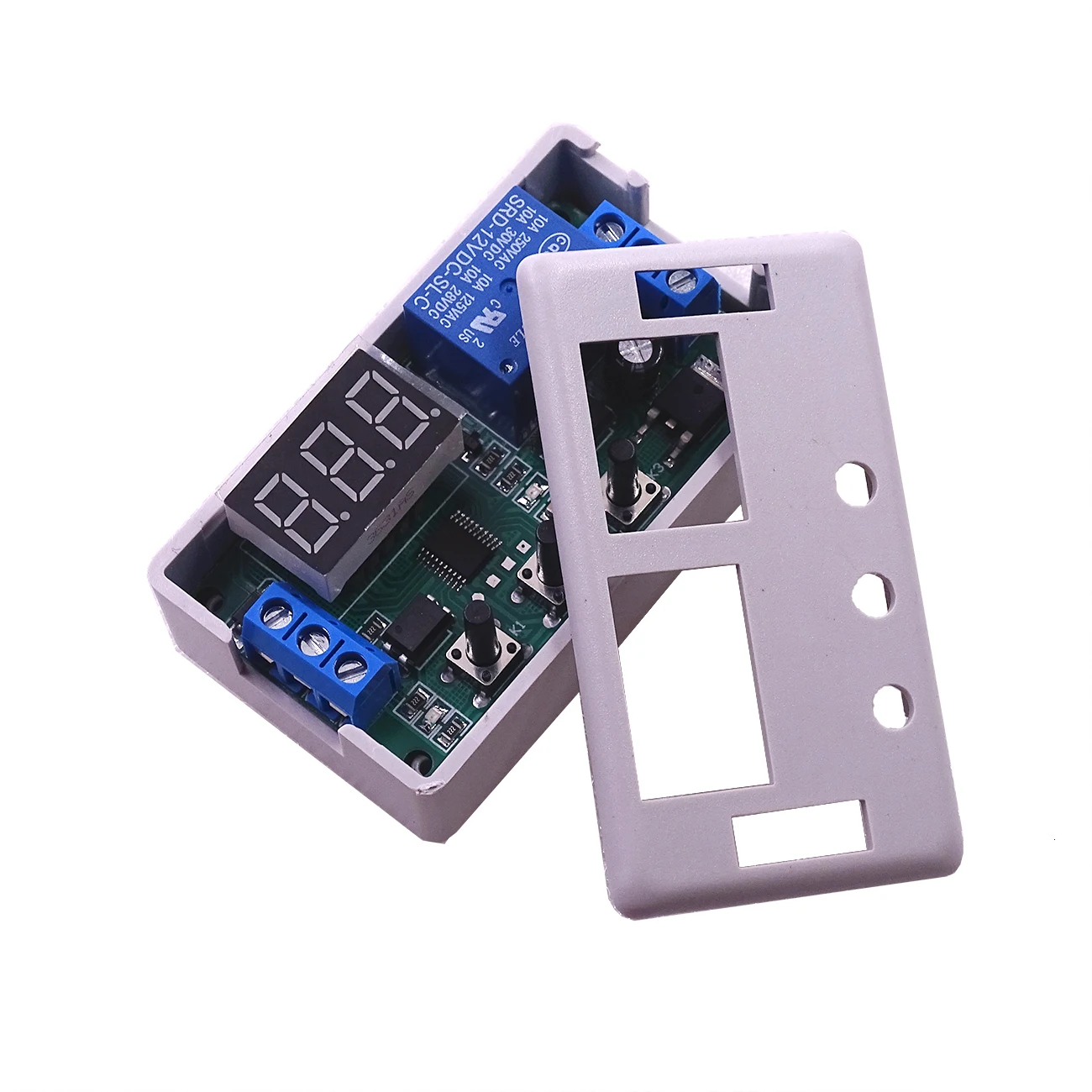

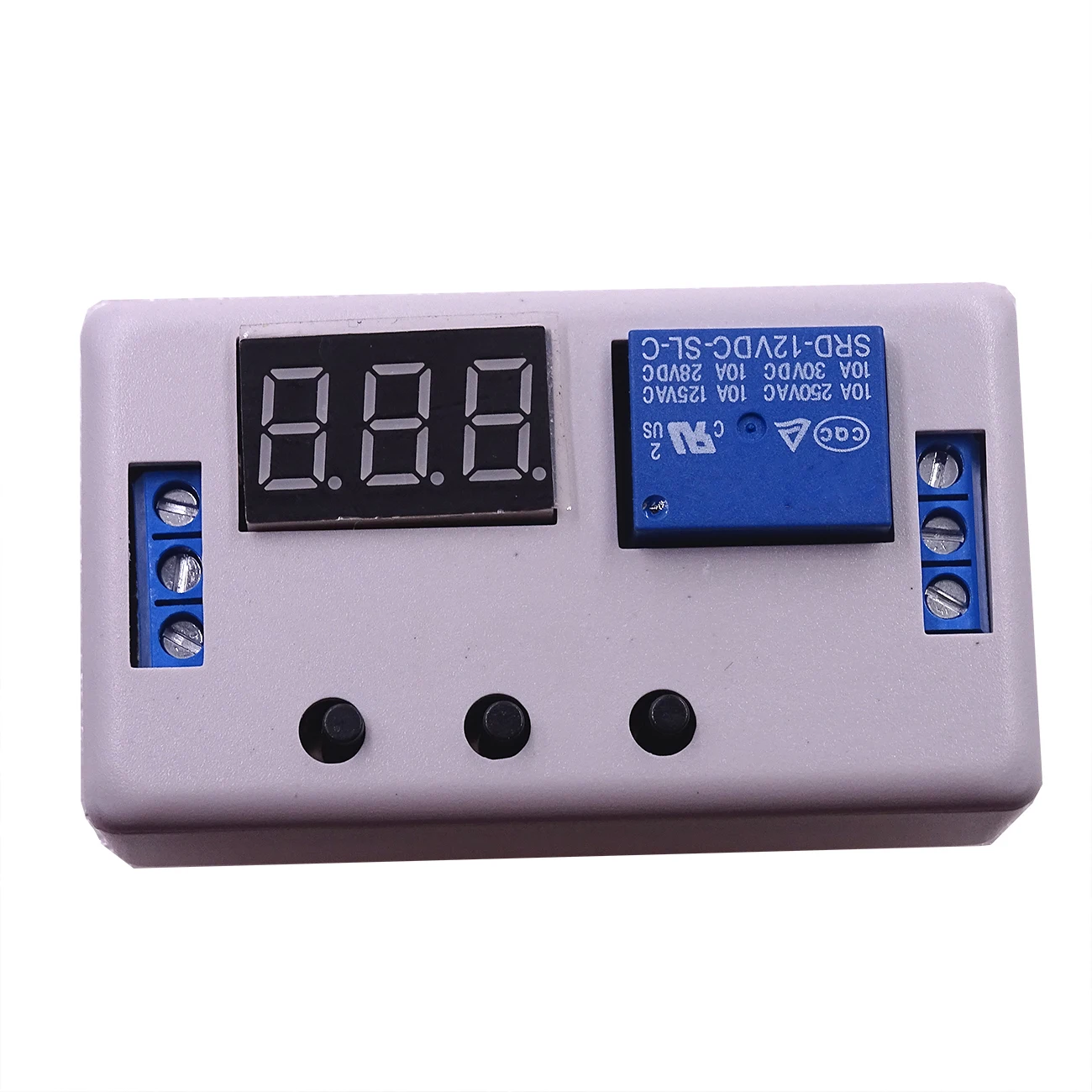

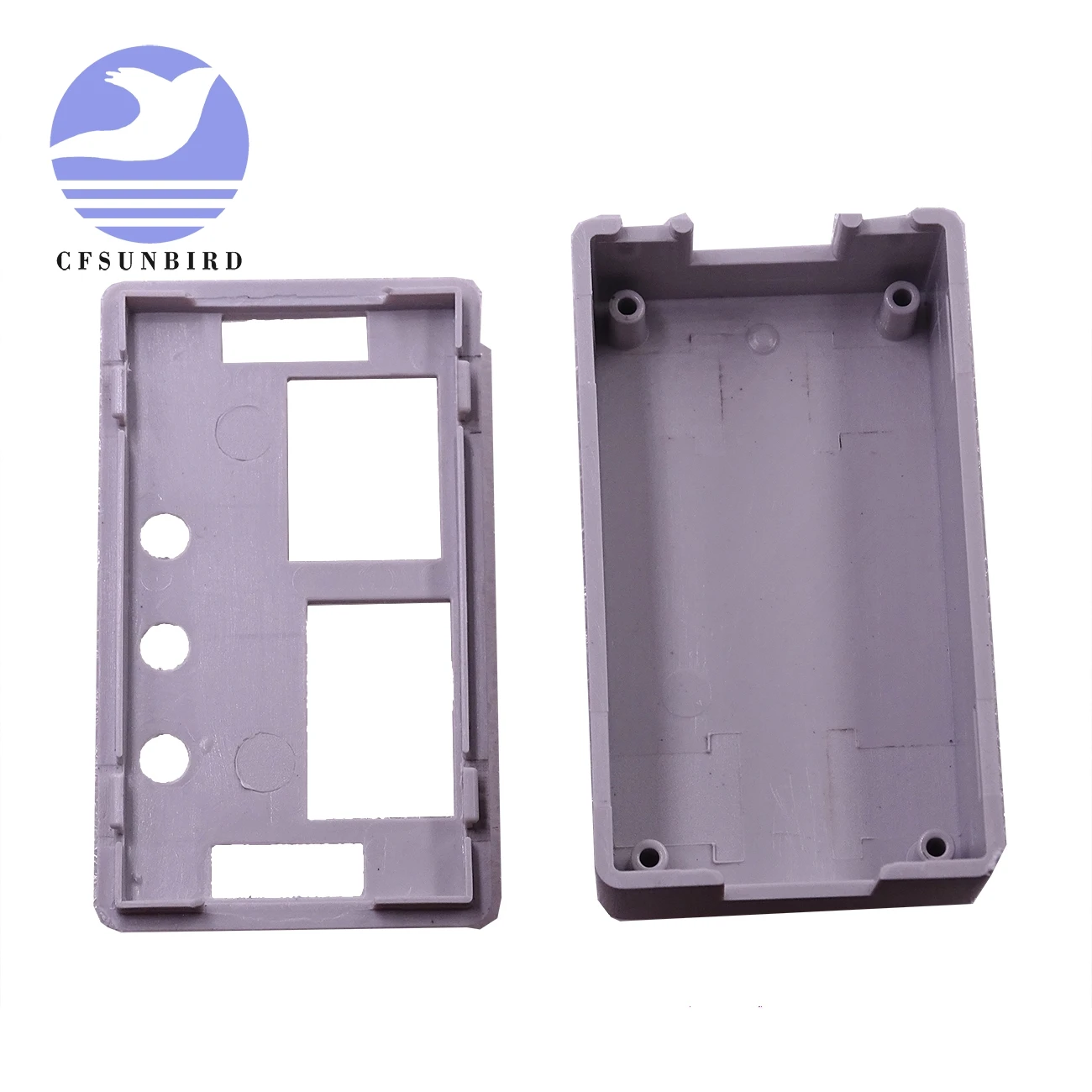

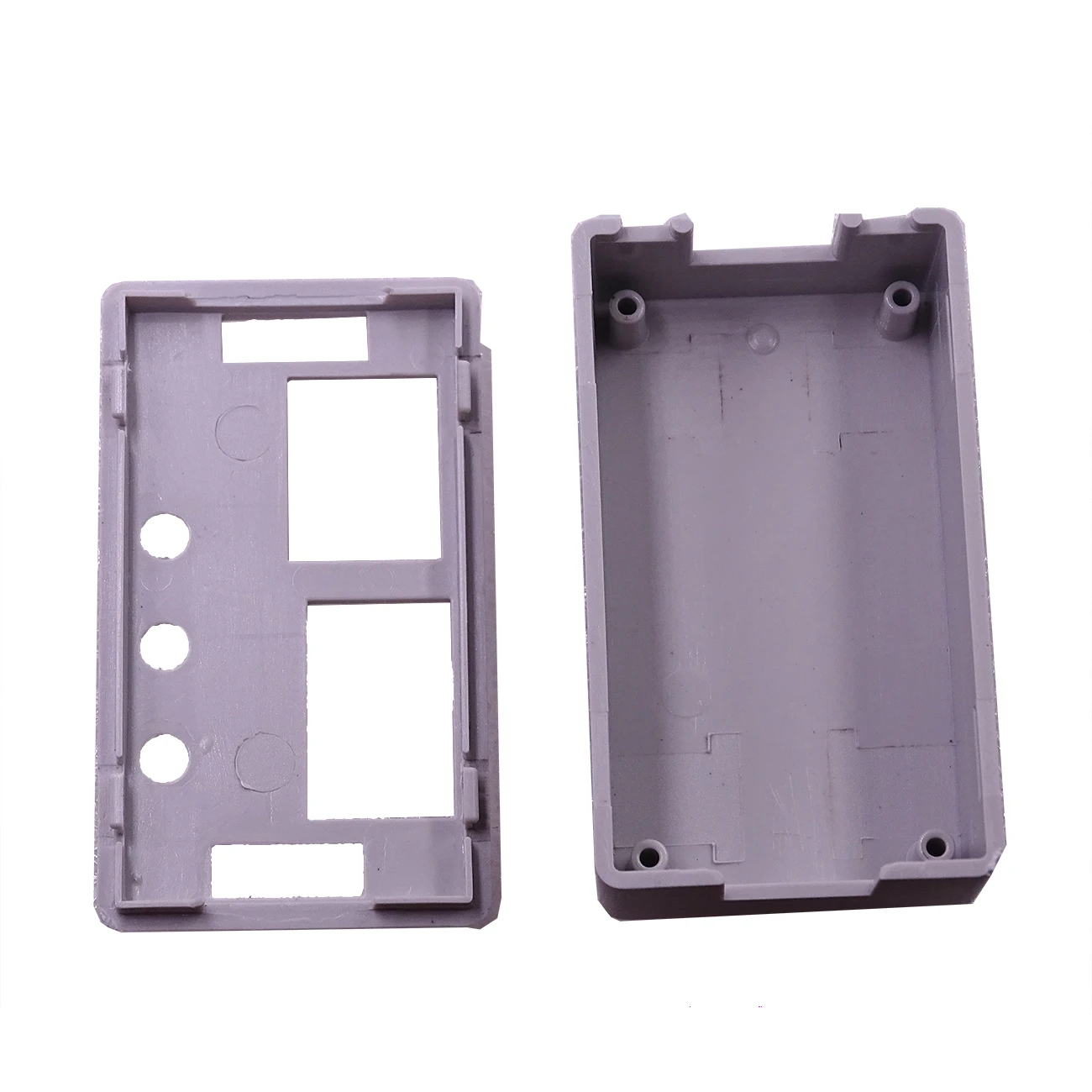

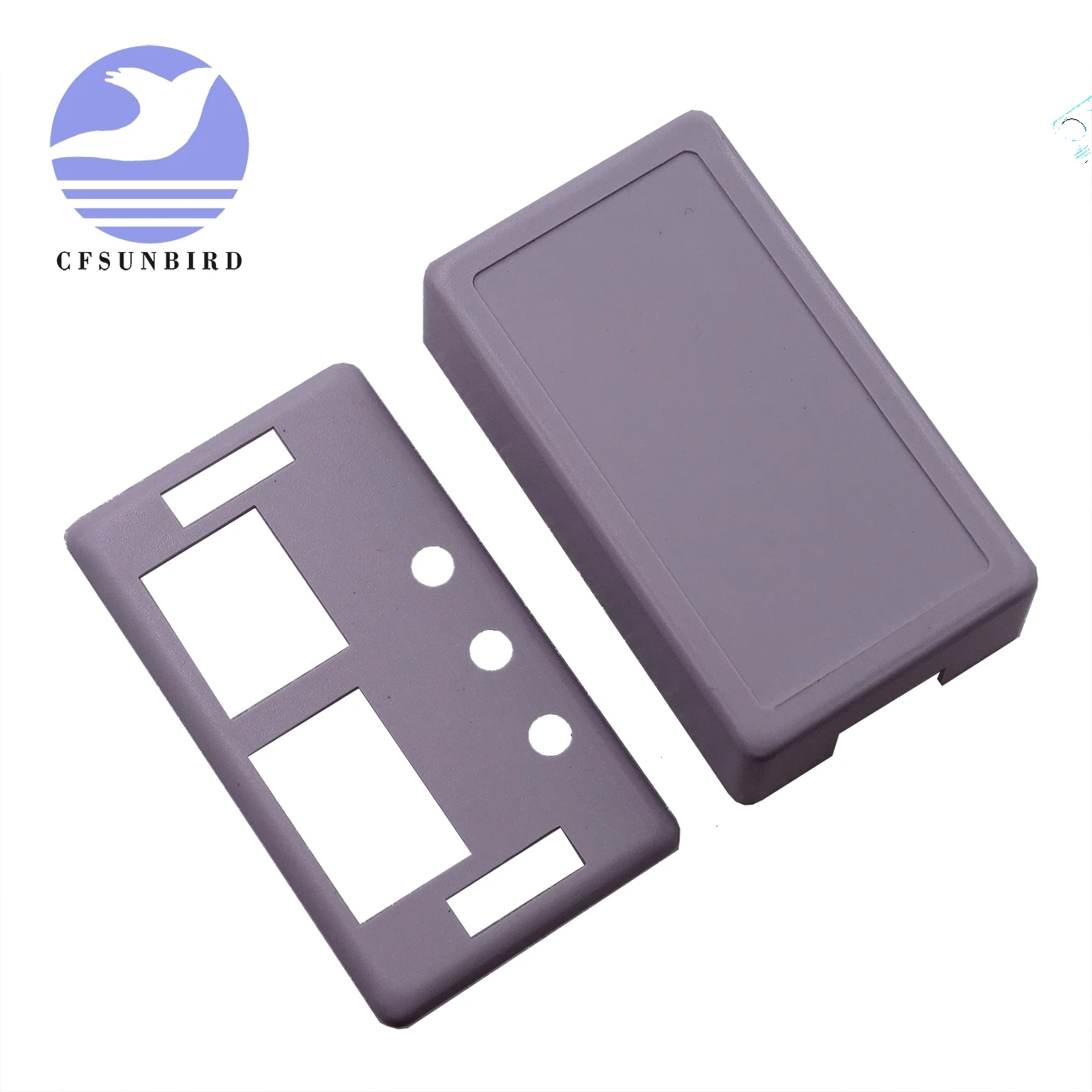

DC 12V 5V светодиодный модуль цифровой реле задержки времени Программируемый таймер реле управления Переключатель синхронизации цикл запуска с чехол для дома

Описание:

1. Новые обновления для упрощения, для удовлетворения потребностей клиентов.
2. Увеличьте функцию защиты от реверсивности.
3. Использование opto изолированных входных и выходных данных, улучшенное анти-помех capabilit
Потребление.
4. Установите параметр после питания для ever memories.
5. Сигнал клеммы напряжения может поддерживаться в течение длительного времени.
6. Для обеспечения стабильности, промышленного класса платы, класса PLC.

Технические характеристики:

1. Размер: 64,2 мм * 34,8 мм * 18,5 мм.
2. Характеристики реле: AC 220V 10A или DC 30V 10A.
3. Ток покоя: 20 мА, рабочий ток: 50 мА.
4. Рабочее напряжение: 10 ~ 16 В (если другие диапазоны могут быть настроены).
5. Напряжение сигнала: 4 В ~ 20 в (если другие диапазоны могут быть настроены).
6. Срок службы: около 100 000 раз, Рабочая температура:-40 ~ 85 ° c.

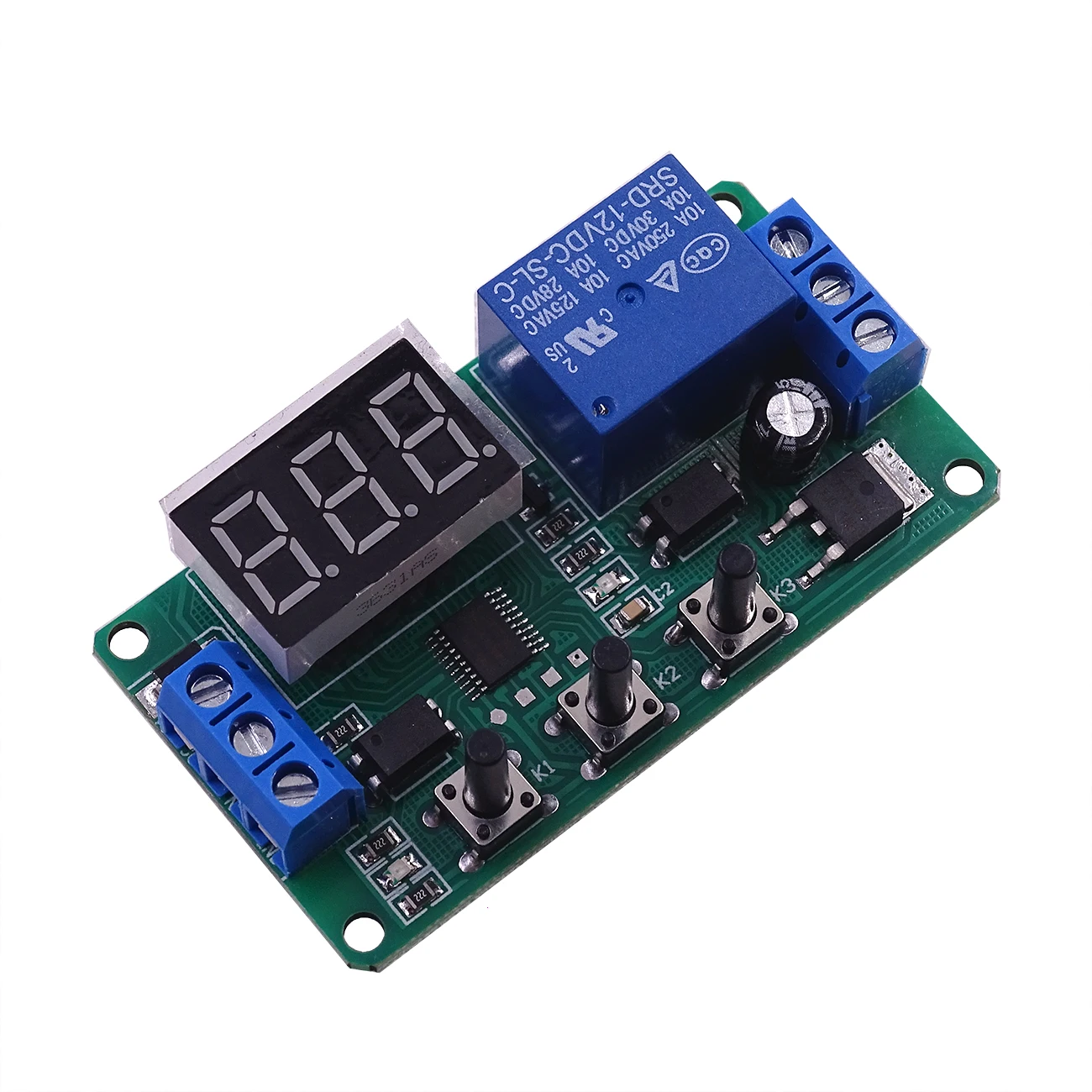

Выбор режима работы: после включения, длительное нажатие K12 секунд позже в режим выбора функции, P1-1 ~ P1-4forchoose.
P1-1 Режимы работы: сигнал для запуска реле, время вверх, реле
Отключите пользователей, вы можете установить время реле T, нажмите K2 сотый цифровой
Трубка начинает мигать, затем нажмите K3, сотня цифровых изменений; Нажмите K2
Десять цифровых труб начинают мигать, затем нажмите K3, десять цифр изменения; Нажмите K2
Битовая цифровая трубка начинает мигать, затем нажмите K3, однозначное изменение; Затем
Нажмите K2; Цифровая труба не мигает, затем нажмите K3, переключая
Десятичная точка, Десятичная точка указывает на 0-999minutesin ten
Представляет от 0 до 99,9 секунд с ou tadecimalpointreprests 0-999
Секунд; goodchoice, в результате чего настройка времени завершена. Короткое нажатие
K1, настройки энтерфункции офина-настройки, запуск defaultdelayperiod
Недействителен, нажмите K1 во время Задержка запуска активный (повторной синхронизации), кличком
K1, во время сброса задержки (таймер выключен, сброс реле) Нажмите
Снова Повторите настройки по умолчанию в первый раз.
P1-2 Режимы работы: триггер сигнала, начинается цифровой обратный отсчет, X
Спустя несколько секунд, открываются Y секунды, затем закрываются. Пользователи могут установить реле
Время X,Y;P1-1different настройки времени, похожие на синие огни
Время Реле, синий светильник указывает на время выключения реле. Короткое нажатие K1,
Введите функцию offine-настройка набора, запуск по умолчанию недопустим во время
Задержка, pressK1 во время Задержка запуска активный (повторной синхронизации), а затем нажмите кнопку
Сначала Повторите настройки по умолчанию.
P1-3 Режимы работы: открытие X секунд, отключение Yseconds, бесконечное
Loop. Пользователи могут установить реле timeX,Y; Настройка времени аналогична P1-2.Short
Нажмите K1, введите функцию offine-tuning set, функция по умолчанию: Настройка
Электрическая цепь реле сначала открыть, нажмите K1, там лег первый
Закройте. Нажмите еще раз, чтобы повторить функциональность по умолчанию.
P1-4 Режимы работы: сигнал для запуска реле открыть, но не запускать
Таймер, когда сигнал триггера исчезает, начинается цифровой отсчет, X
Время после, relayclose; Во время задержки, снова к сигналу, цифровой
Отсчет отменен, продолжает заряжаться, сигнал исчезает, перезапуск
Отсчет; (equivalentto отпустите кнопку для запуска времени, обычно
Usedin power-offdelay). Пользователи могут установить время реле X; Настройка времени аналогична P1-1.

Посылка включает в себя:

1 x реле задержки таймера

'

Размеры: 6,8 см * 2,1 см

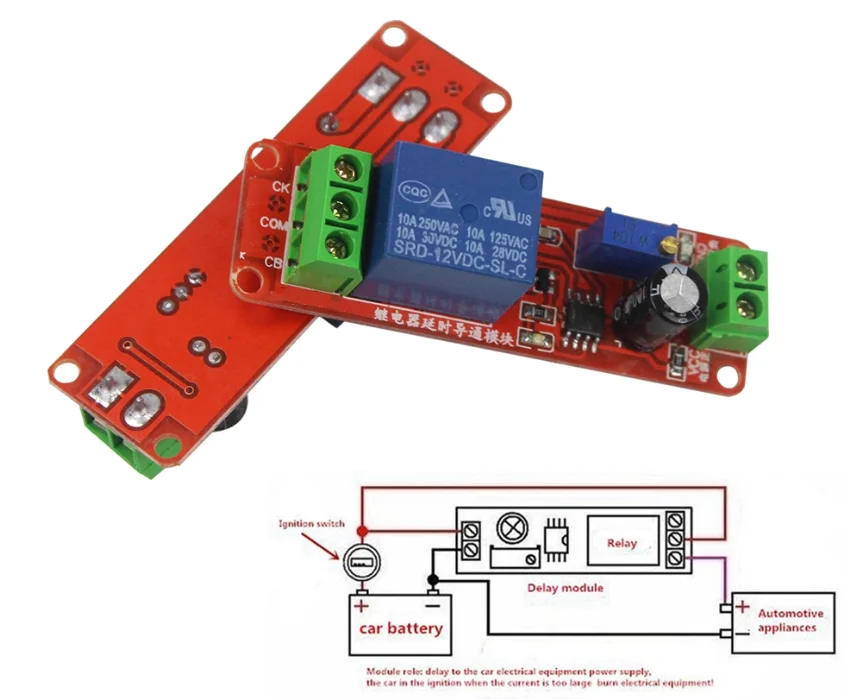

II. Основные фишки: NE555
3. Рабочее напряжение: 12 вольт постоянного тока
Характеристическая вязкость полимера. Характеристики:
1. Включите реле питания и задержите всасывание. В частности: после подачи 12 В источника питания к реле не будет поглощать сразу. Состояние выходного терминала реле: обычно открытый и открытый отключение, нормально закрытый и открытый проводимость; Когда задержка 1-10S (регулируется), реле отстой. В это время состояние выходного терминала реле: обычно открытое и открытое проводимость, часто закрытое и открытое отключение; До тех пор, пока модуль работает непрерывно, это состояние будет поддерживаться. Держать.
2. Регулируемое время задержки (0-10 секунд)
4. Увеличение потенциометра может увеличить время задержки
5. Увеличение емкости C1 может увеличить время задержки
6. Индикаторная лампа с входным источником питания
7. Индикатор всасывания с реле
8. Управляемый 220V/10A AC оборудования. (Максимальное контрольное оборудование 2000 Вт)
9. Он имеет реле непрерывной защиты тока.
10. Формула времени задержки: T = 1.1RC. Например: Емкость 100 мкФ сопротивление 100KT = 1,1*100000*0,0001 = 11 секунд
