Описание товара

Описание

ЖК-дисплей этого продукта очень четкий, простой в использовании, мощный, но, пожалуйста, покупатели, посмотрите на подробные инструкции по эксплуатации этого продукта, очень практичный продукт.

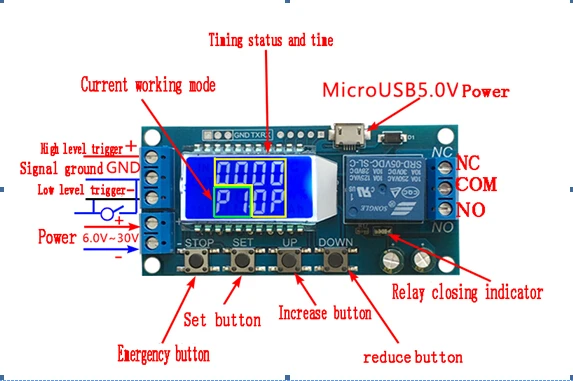

Основные характеристики модуля:

1. С ЖК-дисплеем, режимом тока и параметрами с первого взгляда, очень четким, простым и практичным;
2. Поддержка запуска высокого и низкого уровня, управление переключателем, подходит для большинства случаев;
3. Широкий источник напряжения (6 ~ 30 в) поддерживает источник питания micro USB 5,0 В, очень удобен в использовании;
4. Поддержка загрузки данных UART и настройки параметров;
5. Одна ключевая функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;
6. Добавлен режим сна, включен, без работы в течение 5 минут, автоматически выключается ЖК-подсветка; любой ключ будильника;
7. Может устанавливать различные параметры OP, CL, LOP, эти параметры не зависят друг от друга, соответственно, сохранены;
8. Все параметры настройки автоматически сохранены и сохранены.

Режим работы:

P1: после срабатывания сигнала, реле включается во время работы, а затем выключается; в режиме OP сигнал не срабатывает снова.

P2: после срабатывания сигнала, реле включается во время работы, а затем выключается; в режиме OP сигнал запускает повторную синхронизацию снова.

P3: после того, как сигнал срабатывает, реле включается во время OP, а затем выключается; во время OP сигнал запускает сброс снова, реле выключается, И время останавливается.

P4: для триггерного сигнала, после выключения реле для времени CL, реле включается во время OP. После завершения синхронизации реле выключено;

P5: для триггерного сигнала, после включения реле в режиме OP, реле выключает время CL, а затем он циркулирует вышеуказанное действие. В цикле сигнал задан снова, реле отключено, и таймер остановлен; может быть установлен номер петли (LOP);

P6: после включения питания не требуется триггерный сигнал, реле включается во время работы, реле выключает время CL, и вышеуказанное действие повторяется; количество петель (LOP) может быть установлено;

P7: Функция удержания сигнала, если есть сигнал триггера, таймер очищается, и реле остается включено. Когда сигнал исчезает, реле выключено после таймера OP. Во время таймера, есть другой сигнал и таймер очищается.

Параметры продукта:

1: Рабочее напряжение: 6-30 в поддерживает micro USB 5,0 в источник питания

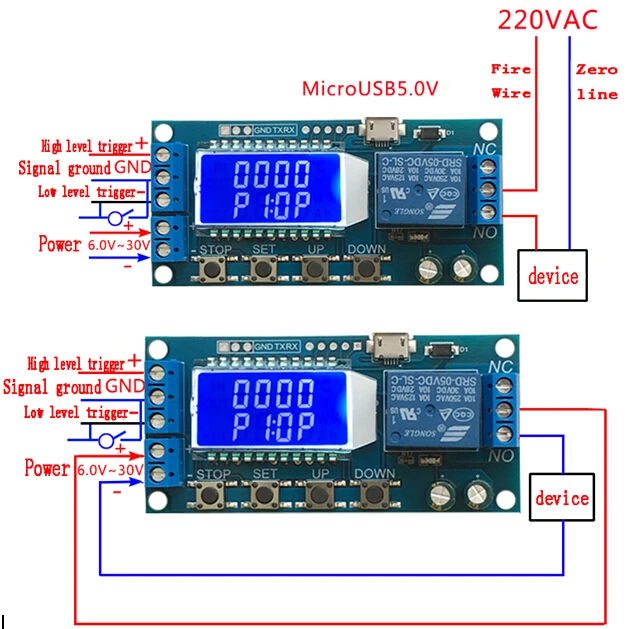

2: источник сигнала триггера: триггер высокого уровня (3,0 В ~ 24 В), триггер низкого уровня (0,0 В ~ 0,2 В), переключатель управления (пассивный переключатель).

3: Выходная мощность: устройство может контролировать постоянный ток в пределах 30 В 5А или в пределах 220В 5А переменного тока

4: тихий ток: 15 мА Рабочий ток: 50 мА

5: Срок службы: более 100 000 раз; Рабочая температура:-40-85°C; Размер: 8,0*3,8*1,9 см

6: с изоляцией оптопары, улучшенными возможностями защиты от помех, печатной платой промышленного класса, задайте параметры памяти после отключения питания.

Диапазон времени

0,01 секунды (минимум) ~ 9999 минут (максимум) непрерывно регулируется

Как выбрать диапазон времени:

В интерфейсе изменения параметров OP/CL нажмите кнопку STOP в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXX без запятой, диапазон времени 1 секунда ~ 9999 секунд

XX X. X Десятичная точка, диапазон времени 0,1 секунды ~ 999,9 секунд

XX. XX Десятичная точка в сотнях, диапазон времени от 0,01 секунды до 99,99 секунд

X.X.X.X полная Десятичная точка, диапазон времени от 1 минуты до 9999 минут

Например, если вы хотите установить OP на 3,2 секунды, переместите десятичную точку на десять цифр. 003,2 ЖК-дисплея

Описание параметра: on-time, CL off time, LOP cycle times (1-9999 раз, "----" представляет бесконечное количество циклов)

Один, настройка параметров

1. A) Введите интерфейс настройки, нажав и Удерживая кнопку SET;
2. B) Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;
3. В) нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы;
4. D) в интерфейсе настройки параметров системы короткое нажатие клавиши SET для переключения параметров системы для изменения, короткое нажатие/Длительное нажатие вверх/вниз для изменения;

(Примечание: набор коротких нажатий в P-1 ~ P-3, режим P-7 недопустим);

1. E) в интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1 s/0,1 s/0,01 s/1 min);
2. F) после установки всех параметров нажмите кнопку set, сохраните настройки параметров и выйдите из интерфейса настройки.

Дополнительные функции

1. A) функция автоматической спячки: в беговом интерфейсе, нажав кнопку стоп в течение длительного времени, автоматическая функция спячки активируется или деактивируется (L-P выбирает для запуска функции спячки, и выключает функцию спячки);
2. B) Выбор функции реле: в операционном интерфейсе, нажав кнопку остановки в ближайшее время, функция реле запускается или закрыта, «он» соответствует реле состояния проводимости обычно включается, «Не» соответствует реле состояния проводимости не включается; «не» в состоянии, система мигает «наружу»;
3. В) Просмотр параметров: в рабочем интерфейсе нажмите клавишу SET, чтобы отобразить текущее значение параметров системы, не влияя на нормальную работу системы;
4. D) переключение содержимого дисплея: в режиме P-5 P-6, переключение отображения содержимого (время работы/номер цикла) нажатием кнопки вниз.

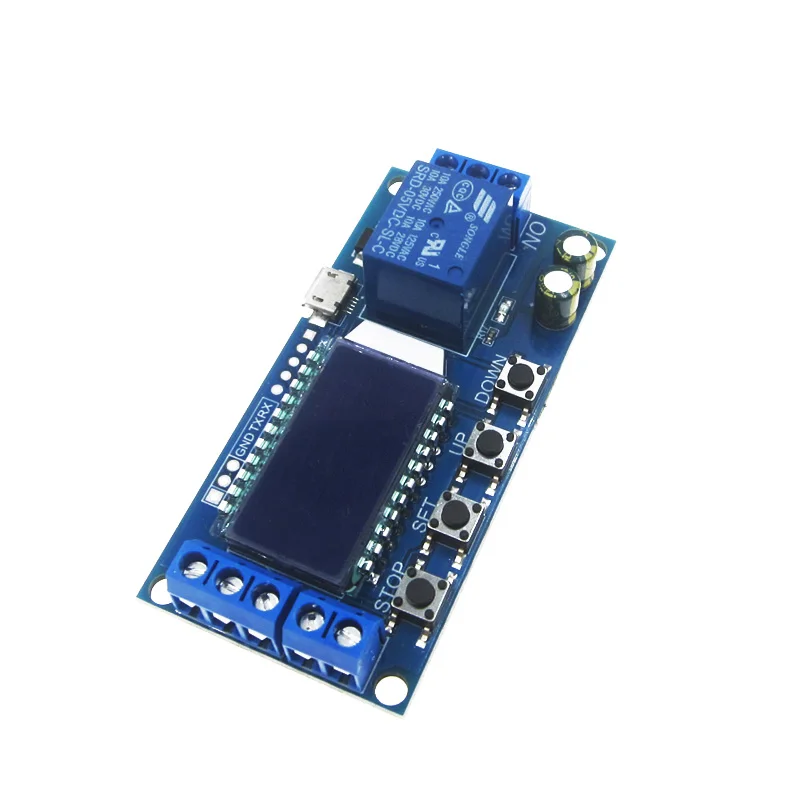

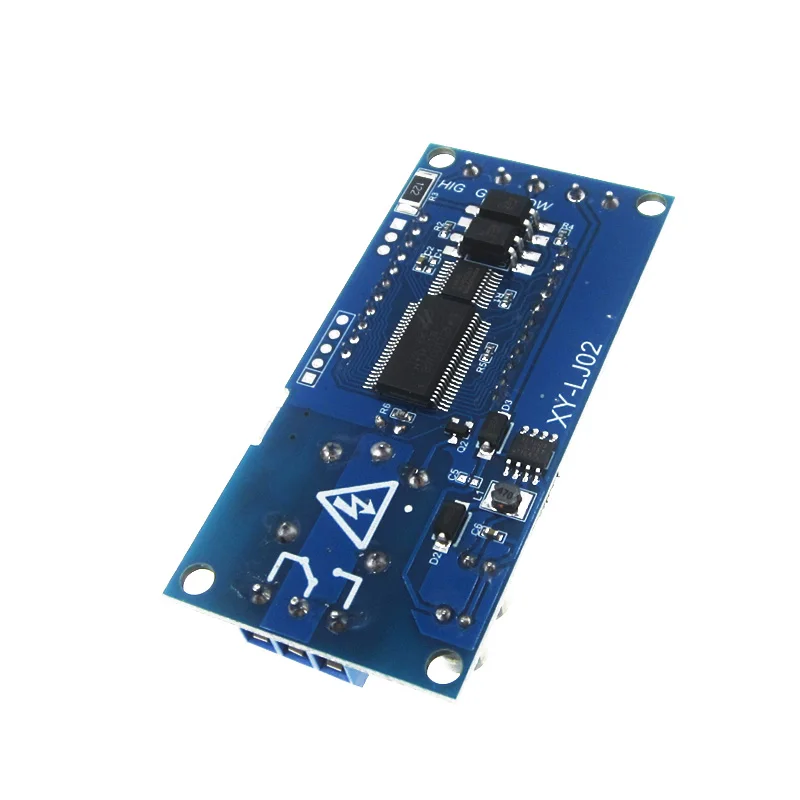

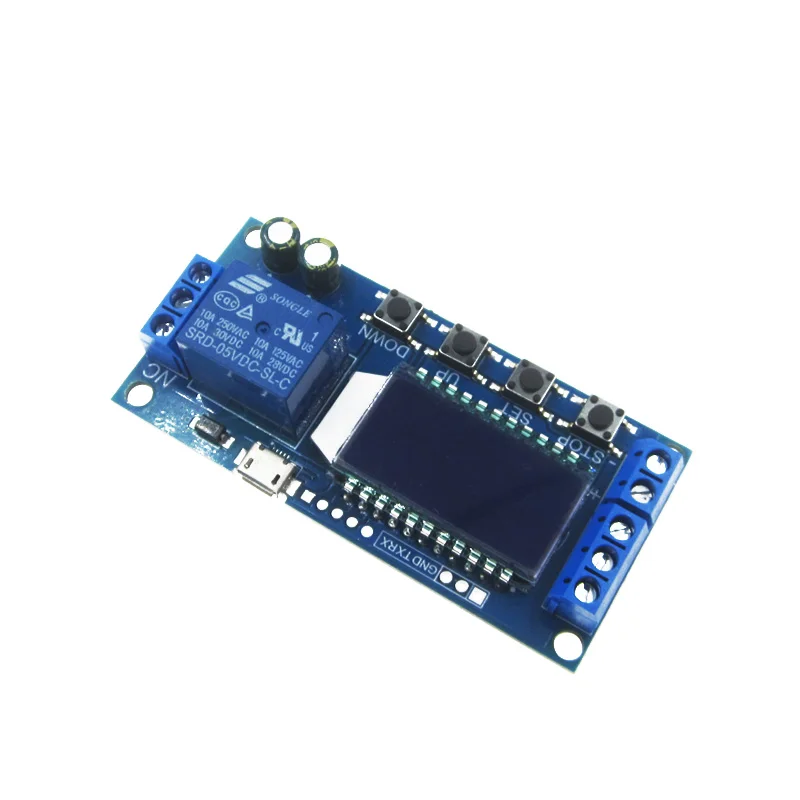

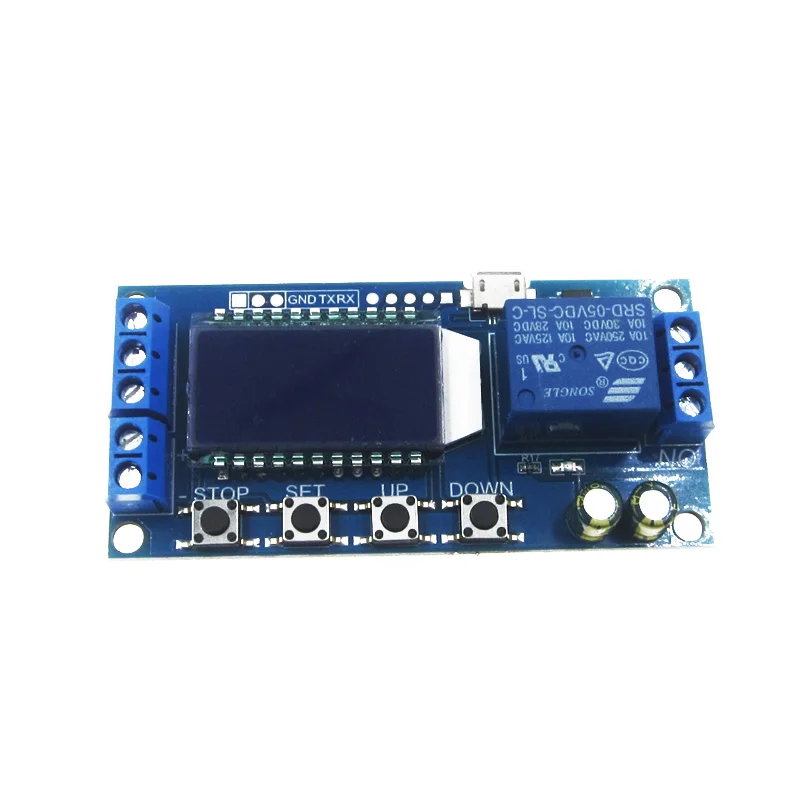

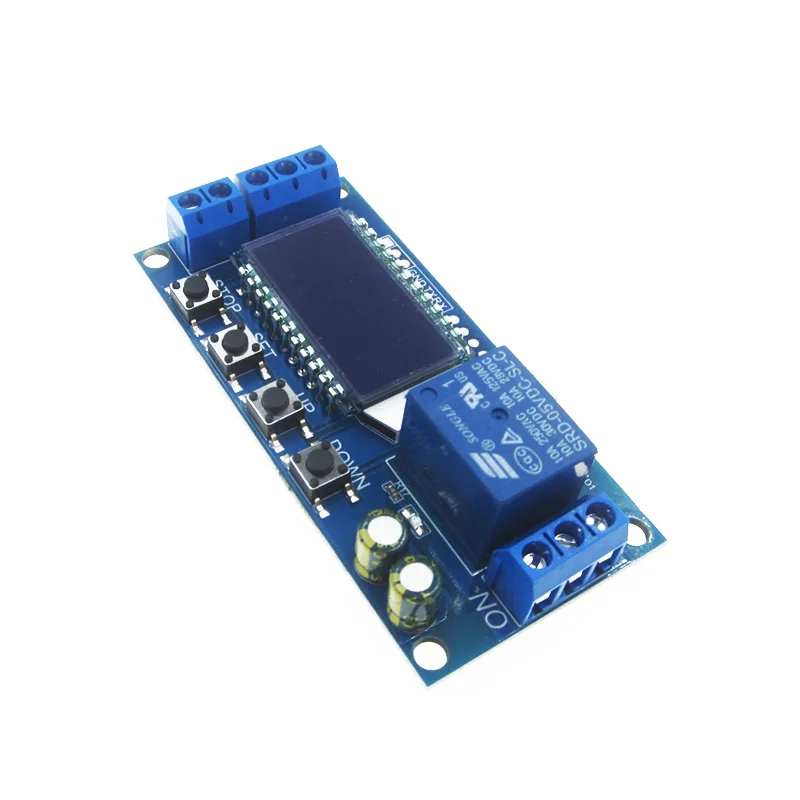

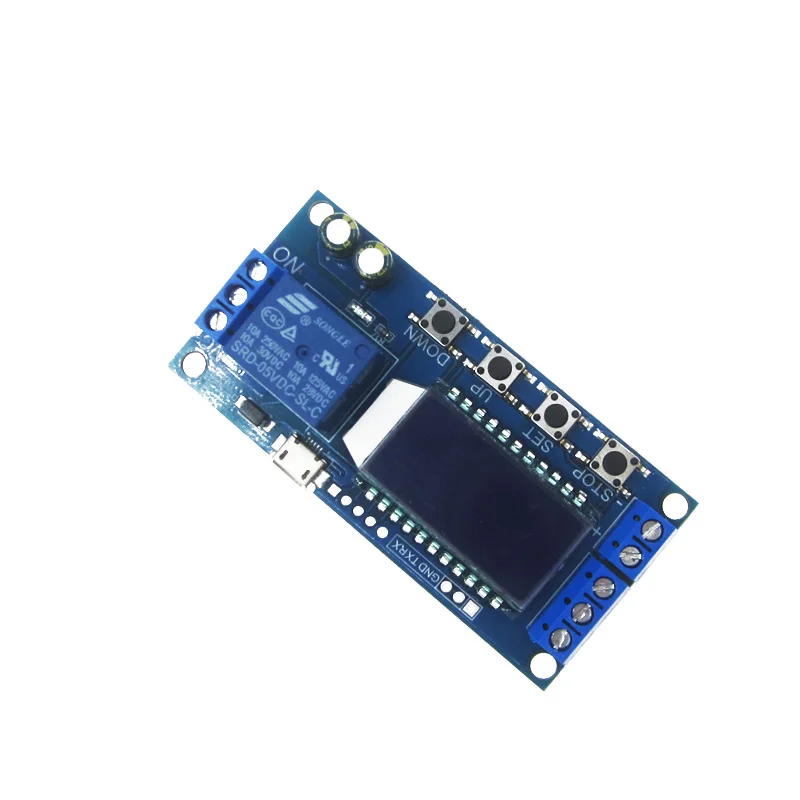

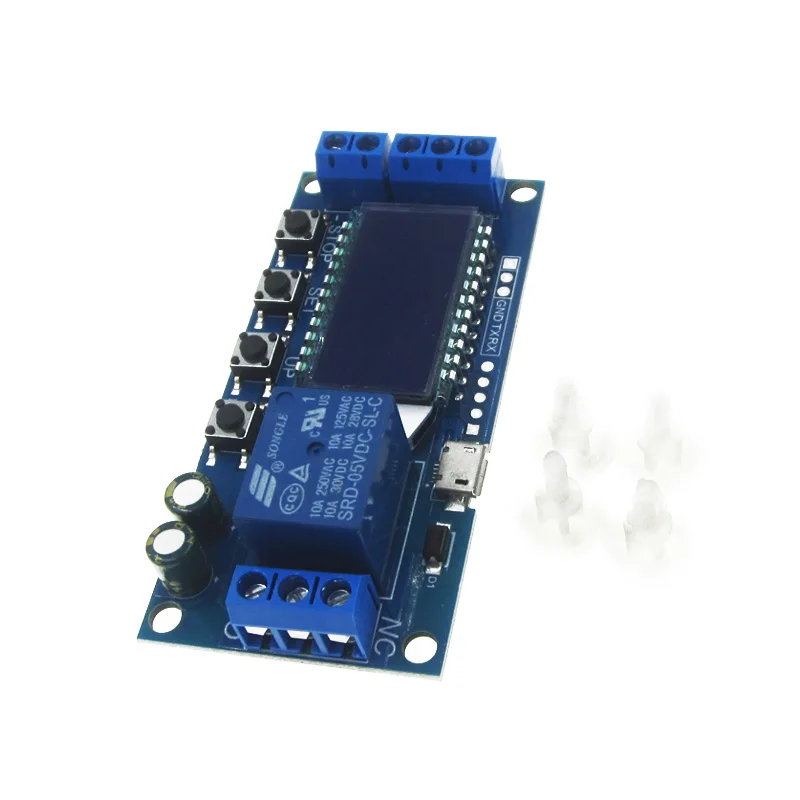

Фотографии товара
