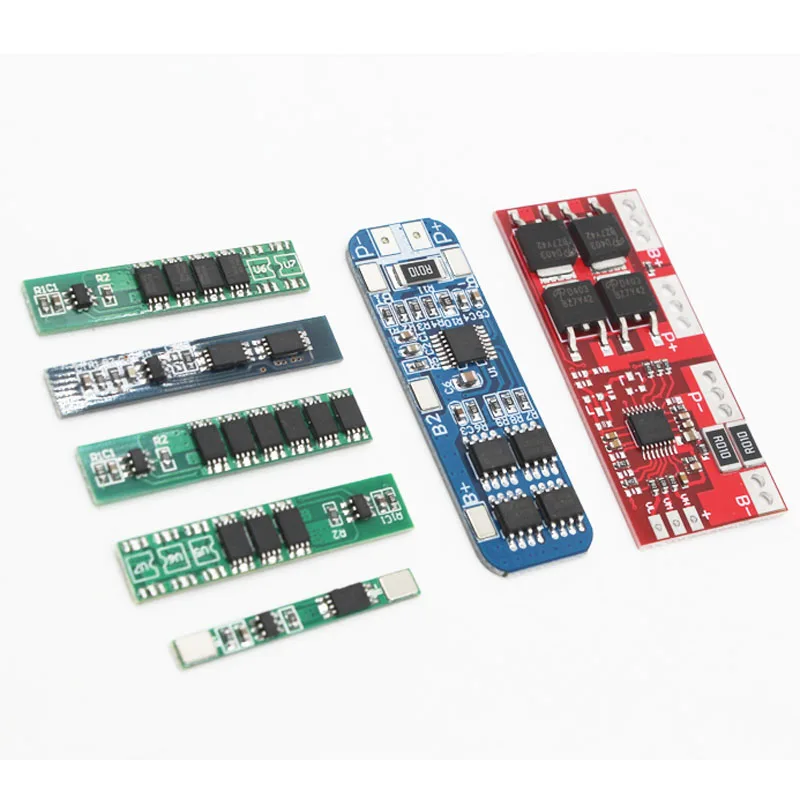

Защита для зарядки литиевого аккумулятора 18650 плата BMS модульное зарядное

Защита для зарядки литиевого аккумулятора 18650 плата BMS модульное зарядное

Основной IC имеет сверхразрядные, перезаряженные, перегрузки по току, короткого замыкания и другие функции защиты.

Он используется для защиты различной производительности и различные формы 3,7 V литиевая батарея.

Он принимает IC с функцией защиты,Высокое качество MOSFIT, FR4, объем. Маленький, подходит для многих случаев высокой интеграции, недорогих,

Может удовлетворить различные требования к производительности, безопасно и надежно.

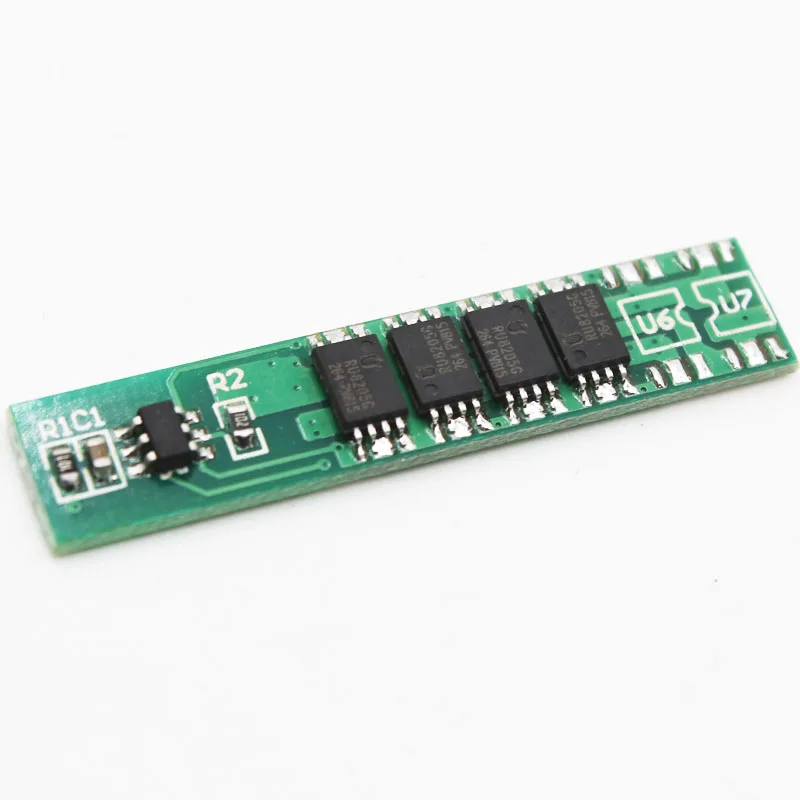

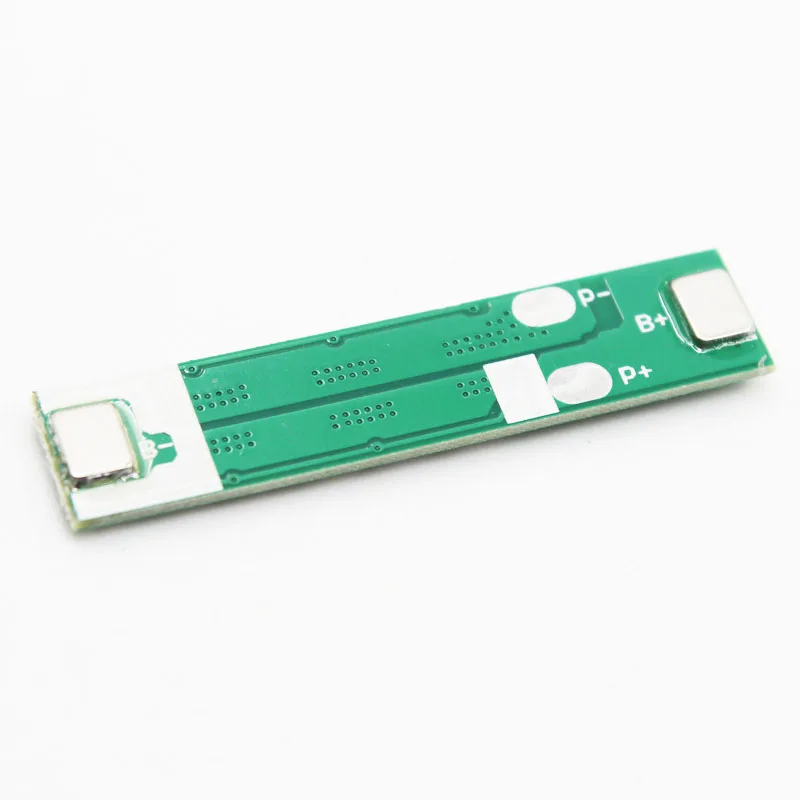

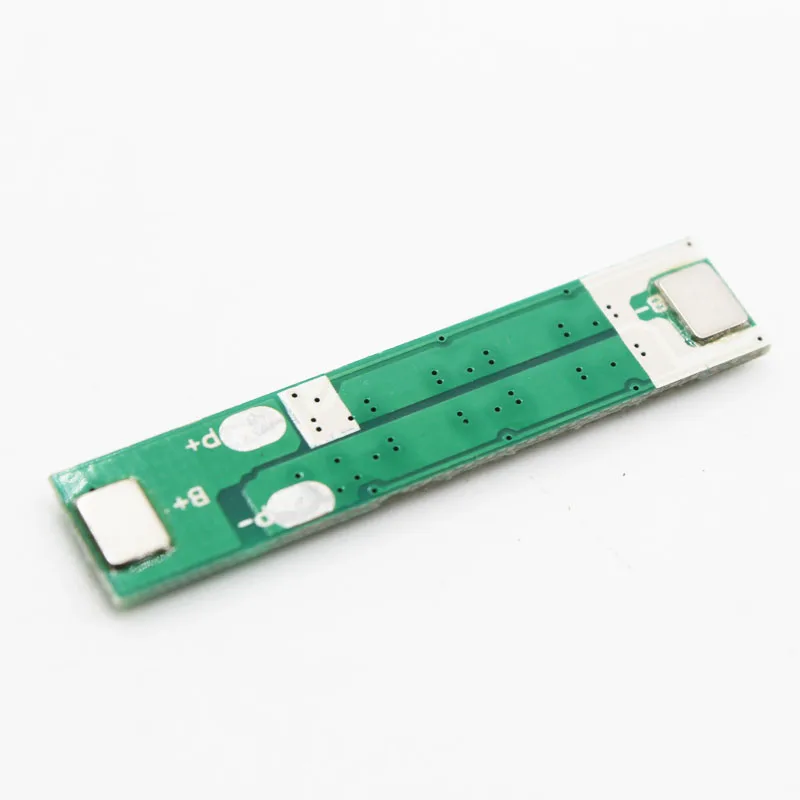

No.1,Одиночная 3,7 V литиевая батарея Защитная плата 4 MOS

Параметр
Защита от перезарядки обнаружения напряжения: 4,25 + 0,05 V
Защита от перезарядки выпуск напряжение: 4,23 + 0,05 V
Защита от избыточной разрядки обнаружения напряжения: 2,45 + 0,1 V
Верхний предел непрерывного тока: 7.5A
Ток обнаружения перегрузки по току: 10A
Напряжение при зарядке: 4,2 V

Размер изделия: 35 мм * 7 мм
Компонент IC: DW01 + 8205A * 4
Основная функция
Защита от перезарядки, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току.

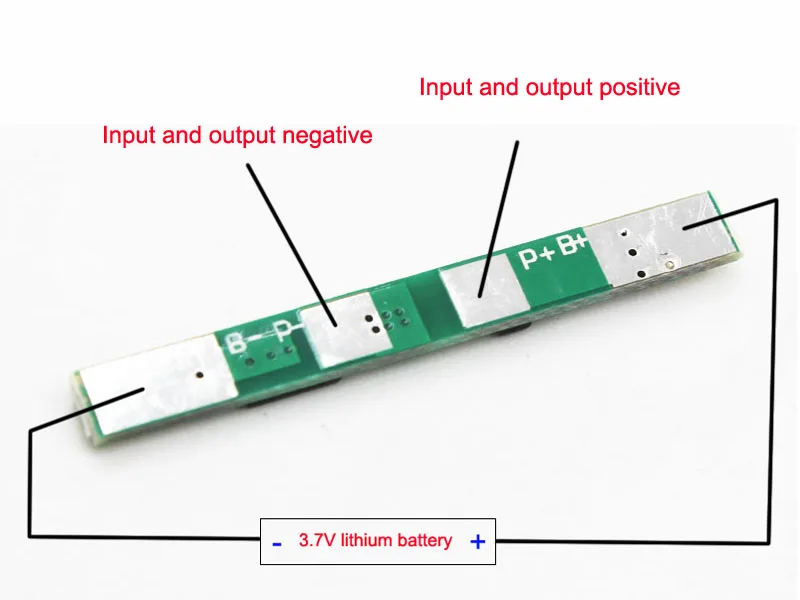

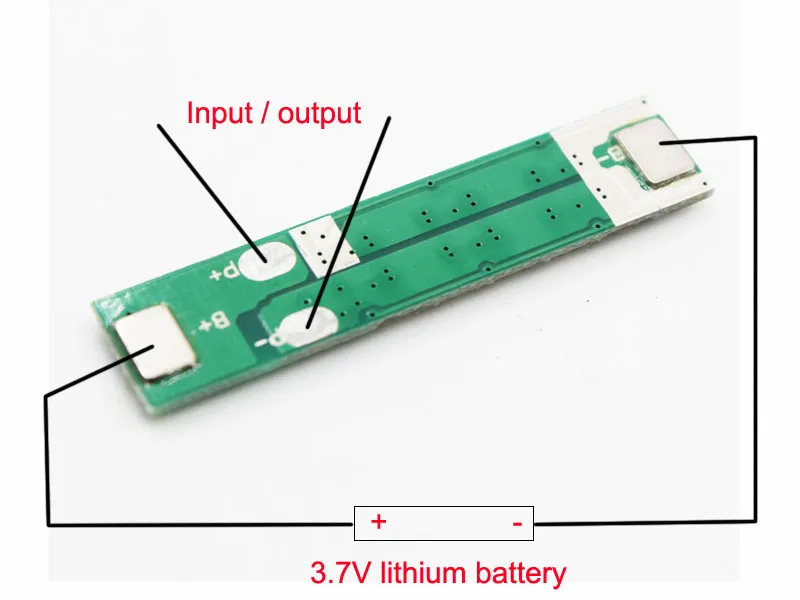

Существует два вида подключения:
B +, подключен к положительной батарее
B-, подключен к аккумулятору отрицательного
P +, положительный вход/выход для аккумуляторной батареи
P-, отрицательный выход/вход для аккумуляторной батареи

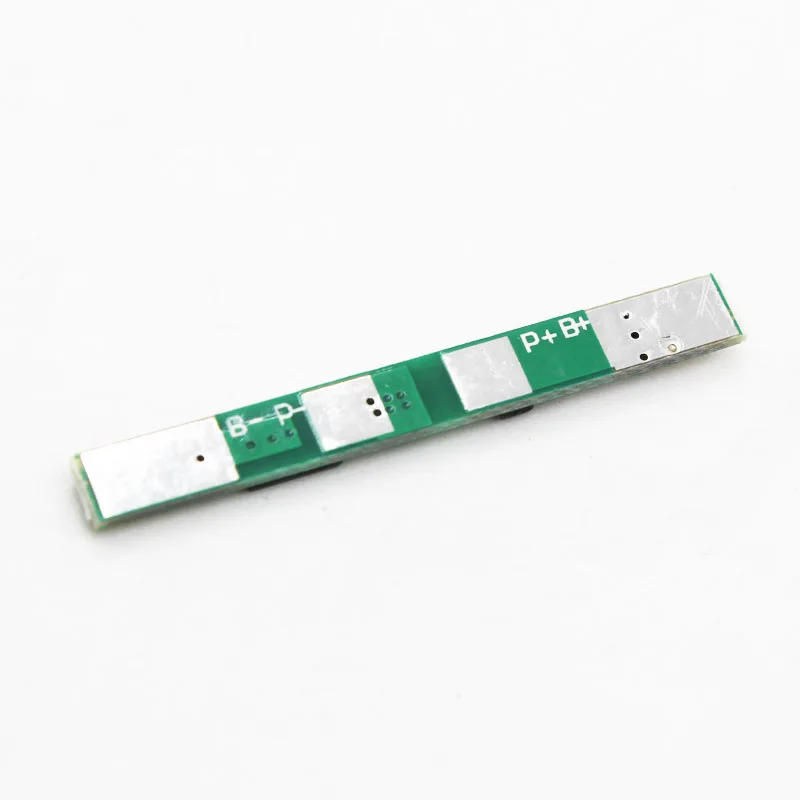

No.2,Одиночный 4,2 V 3,7 V литиевая батарея Защитная плата 3 MOS

Параметры:
Защита от перезарядкиОбнаружение напряжения: 4,25 + 0,05 V,Защита от перезарядки выпуск напряжение: 4,23 + 0,05 V
Защита от избыточной разрядки обнаружения напряжения: 2,45 + 0,1 V,Верхний предел непрерывного тока: 6A

Ток обнаружения перегрузки по току: 7.5A,Напряжение при зарядке: 4,2 V

Размер изделия: 35 мм * 7 мм,Компонент IC: DW01 + 8205A * 3
Основная функция:
Защита от перезарядки, защита от перегрузки, защита от короткого замыкания,Перегрузок по токуЗащита.
Существует два вида подключения:
B +, подключен к положительной батарее
B-, подключен к аккумулятору отрицательного

P +,Положительный вход/выход для аккумуляторной батареи

Р-,Отрицательный выход/вход для аккумулятора pacK

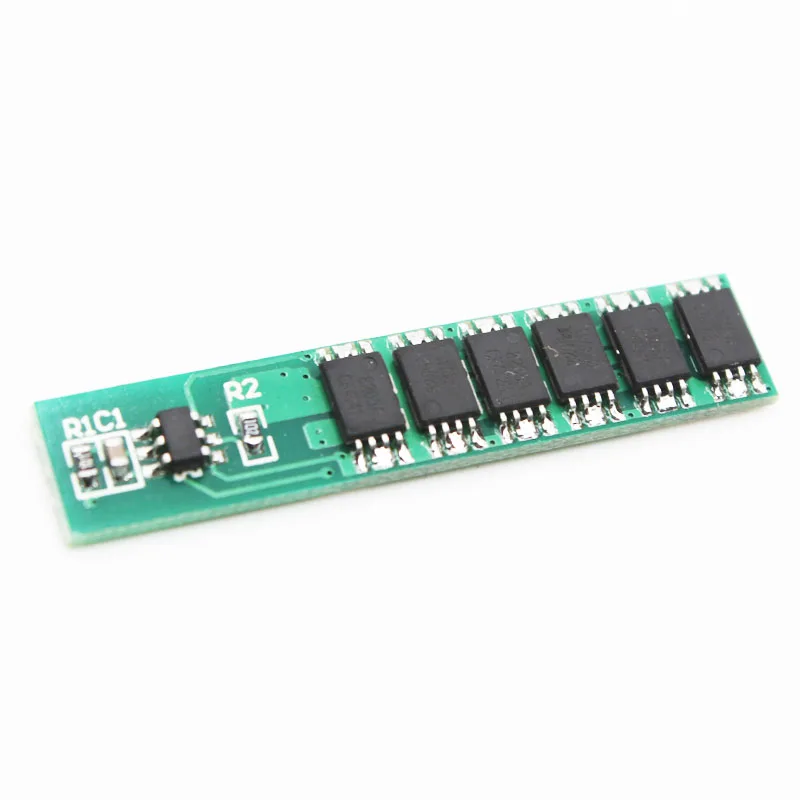

No.3,Один 3,7 в 18650 литиевая батарея Защитная плата модуль 6MOS

Параметр

Защита от перезаряда обнаружения напряжения: 4,25 + 0,05 V
Защита от перезаряда выпуск напряжение: 4,23 + 0,05 V
Переразряда обнаружения напряжения: 2,54 + 0,1 V.
Верхний предел непрерывного тока: 12A
Ток обнаружения избыточного впрыска: 15а
Напряжение при зарядке: 4,2 V
Размер изделия: 35 мм * 7 мм
Компонент IC: DW01 + 8205A
Особенности:
Защита от избыточного заряда, защита от перегрузки, защита от короткого замыкания, защита от избыточного заряда
Существует два вида подключения:
B +, положительная батарея
B-, подключен к аккумулятору отрицательного
P +, батарея на выходе/вход положительного
P-, аккумулятор на выходе/вход отрицательного

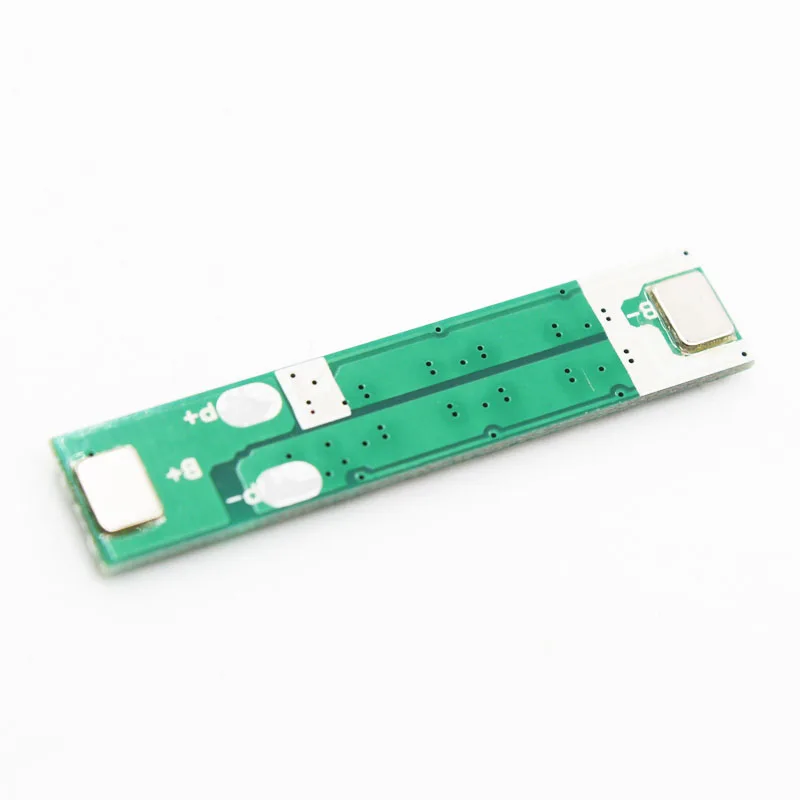

No.4,3,7 V литиевая батарея для зарядки Защитная плата модуль для полимерной 18650

Параметры:
Защита от перезаряда обнаружения напряжения: 4,25 + 0,05 V.
Защита от перезаряда выпуск напряжение: 4,23 + 0,05 V.
Переразряда обнаружения напряжения: 2,54 + 0,1 V
Ток обнаружения перегрузки: 1-3A
Функция:
Функция защиты проводки, функция защиты от перегрузки, функция умеренной защиты, функция защиты от перегрузки по впрыску инструкции по проводке:

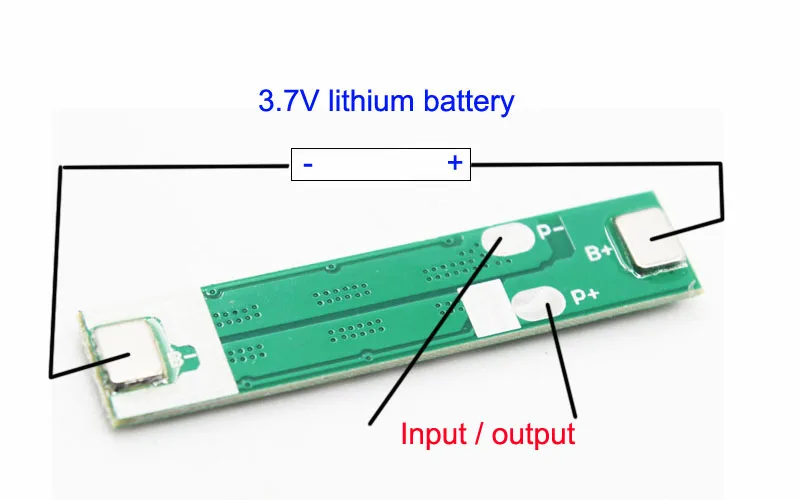

B +, подключен к положительной батарее
Б-, подключенная батарея отрицательная
P +, аккумулятор с положительным выходом/входом,
P-, отрицательная батарея на выходе/входе,

После подключения зарядки с 4,2 V.

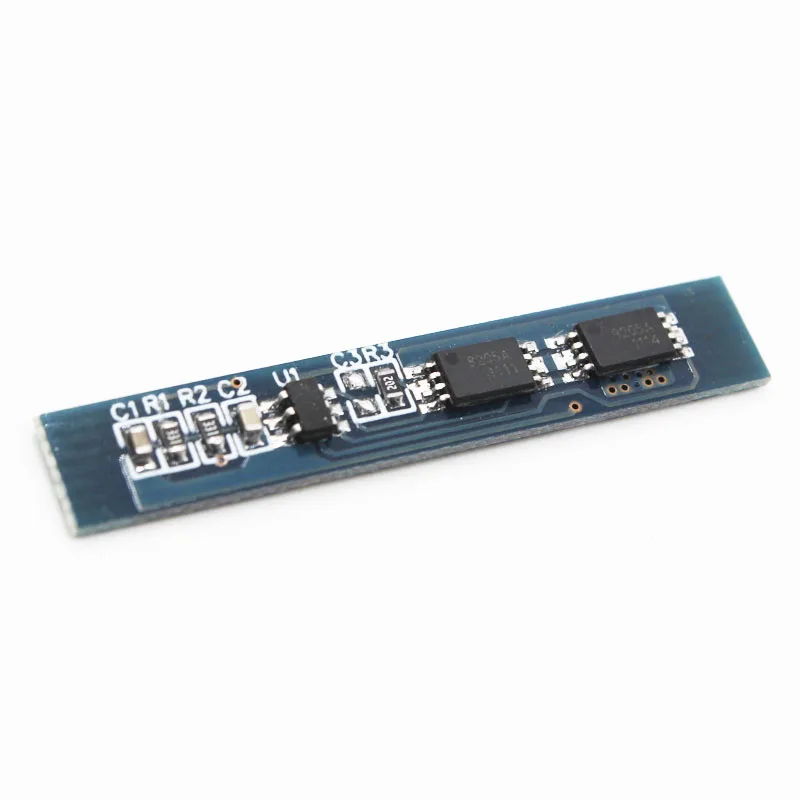

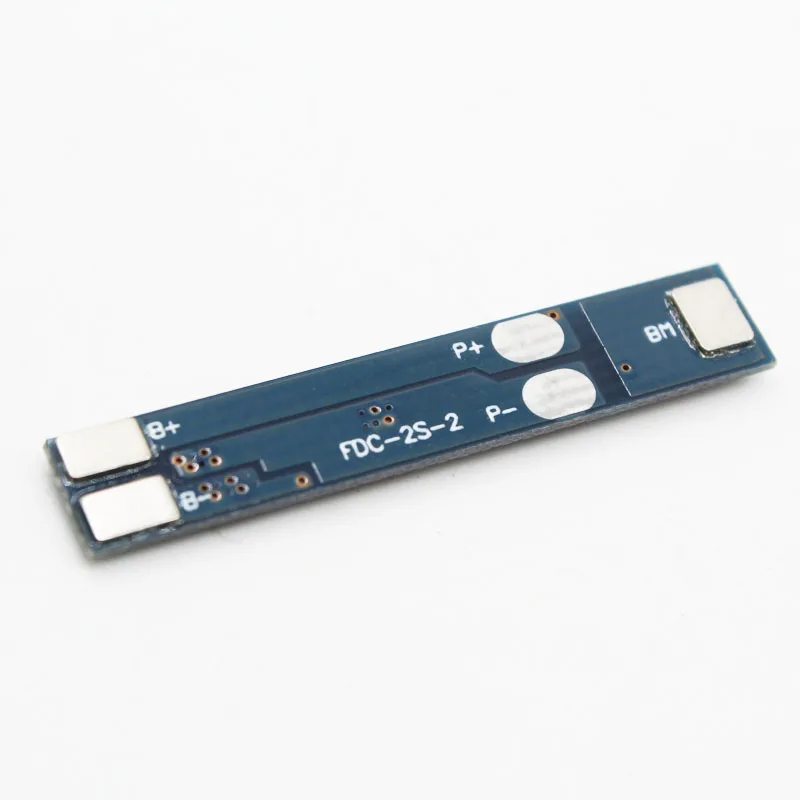

No.5,Плата защиты аккумулятора 2 серии подключенияЗащитная панель для литиевых батарей 7,4 В 8,4 в

Описание:
Модель: HX-2S-02, диапазон перенапряжения: 4,25-4,35 в + 0,05 В
Размеры: 36 мм * 6 мм, защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 V + 0,05 V
Рабочий ток: 3A, Рабочая температура: от-40 до + 50 градусов Цельсия
Мгновенный ток: 5А Условия хранения: от-40 до + 80 градусов Цельсия
Статическая электрическая впрыска: менее 3uA, эффективный срок службы: более 50000 часов
Внутреннее сопротивление: менее 45 м ом,
Защита от короткого замыкания: может быть защищена, необходимо заряжать для восстановления.

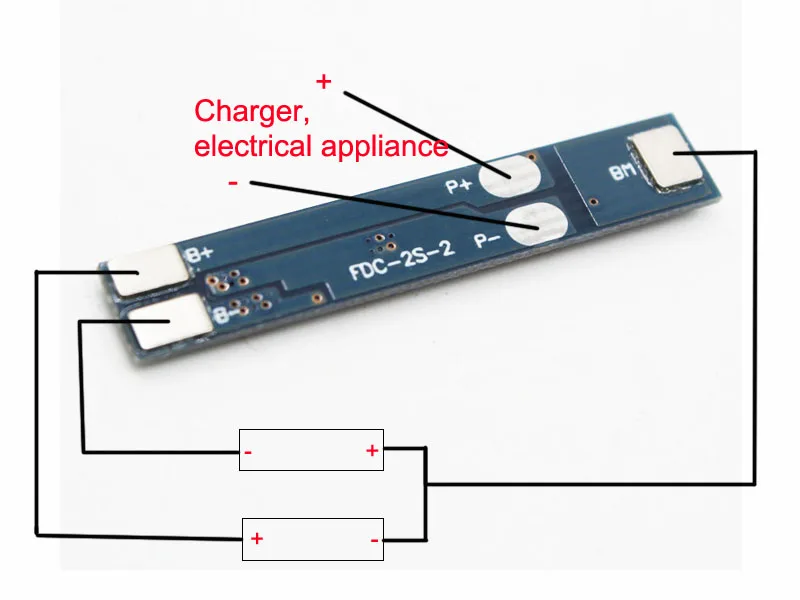

Припоя Описание:
B +, подключен к положительной батарее
B-, подключен к аккумулятору отрицательного
МБ соединяет точку подключения между батареей 1 и батареей 2
P +, зарядная/разрядная клемма положительного (обмен зарядным/разрядным терминалом)
P-, зарядная/разрядная клемма отрицательного (обмен зарядным/разрядным терминалом)

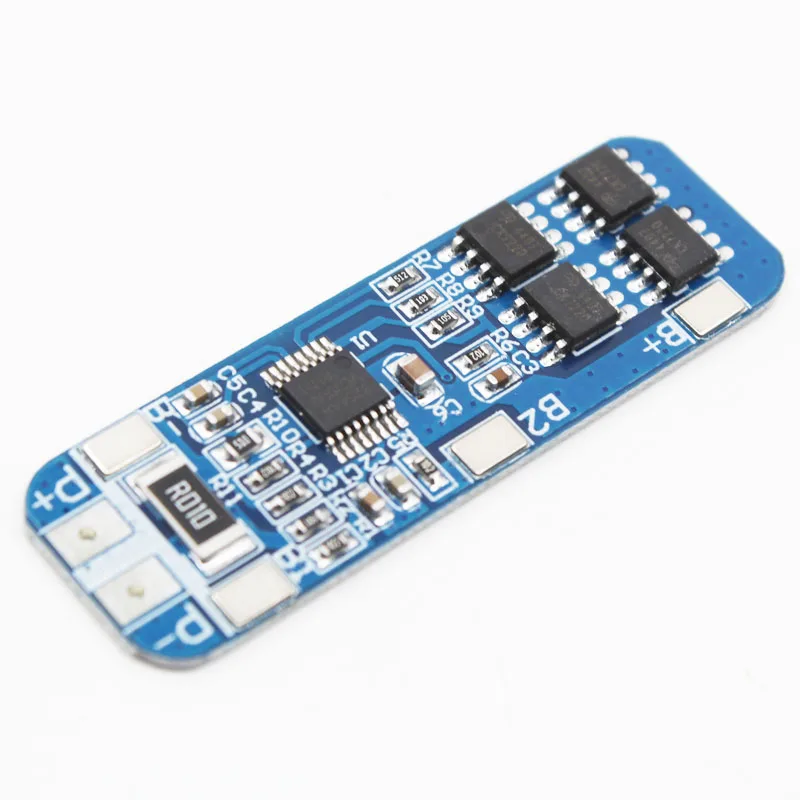

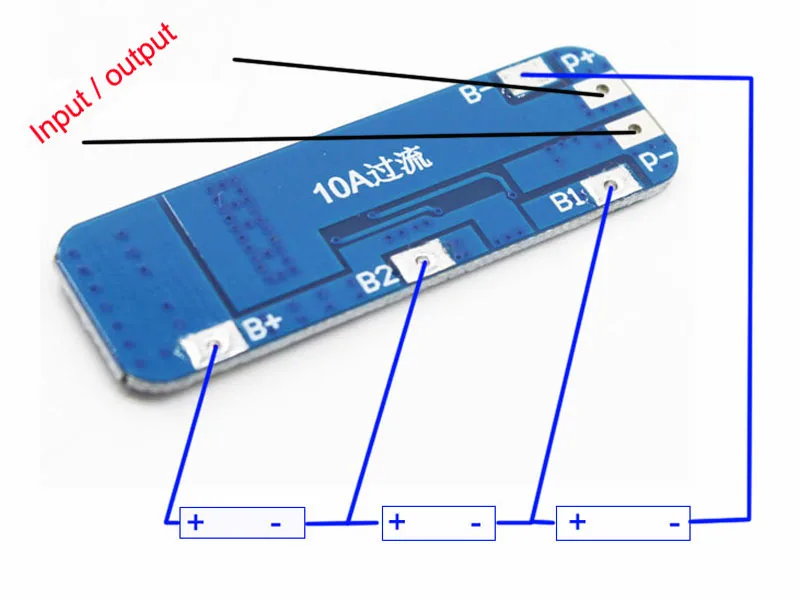

No.6,18650 литиевая батарея Защитная плата 10A 3 серии-Соединение12V Защита от избыточной силы тока

Примечание:
Эта Защитная панель не может использоваться для литий-ионного полимерного аккумулятора, аккумуляторной батареи ручной дрели, аккумуляторной батареи электрической рыбной машины, блок батарей электрического велосипеда, используется после подключения двух батарей (24 В), 775 (4A) или выше двигателя, 1 Вт Светодиодный светильник рыбий глаз, используемый для клиентов, которые покупают вышеуказанную комбинацию, пожалуйста, обратите внимание!

Описание:

Подключение 3 серий (для 3 батарей 18650 или полимерных литиевых батарей серии)
10,8 В (номинальное напряжение полимерного аккумулятора)
11,1 В (номинальное напряжение 18650 или 3,7 в литиевая батарея)
12,6 V (напряжение после того, как литиевая батарея полностью заряжена)
Разрядка 10 А (относится к максимальному ограничению тока разряда)
Плата защиты литиевой батареи, поставляется с: перезарядкой, разрядкой, перегрузкой по току, защитой от короткого замыкания

Защитная панель для свойства:
Модель: HX-2S-02
Диапазон избыточного напряжения: 4,25-4,35 в + o.05в
Размер: 50 мм * 15 мм
Защита от избыточной разрядки Диапазон напряжения: 2,3-3,0 V + 0,05 V
Рабочий ток: 5-8A
Рабочая температура: от-40 до + 50 градусов Цельсия
Мгновенное значение тока: 9-10A
Условия хранения: от-40 до + 80 градусов Цельсия
Впрыск статического электричества: менее 6uA
Эффективный срок службы: более 30000 часов
Внутреннее сопротивление: менее 60 м ом
Защита от короткого замыкания: защита доступна, задержка самостоятельного восстановления

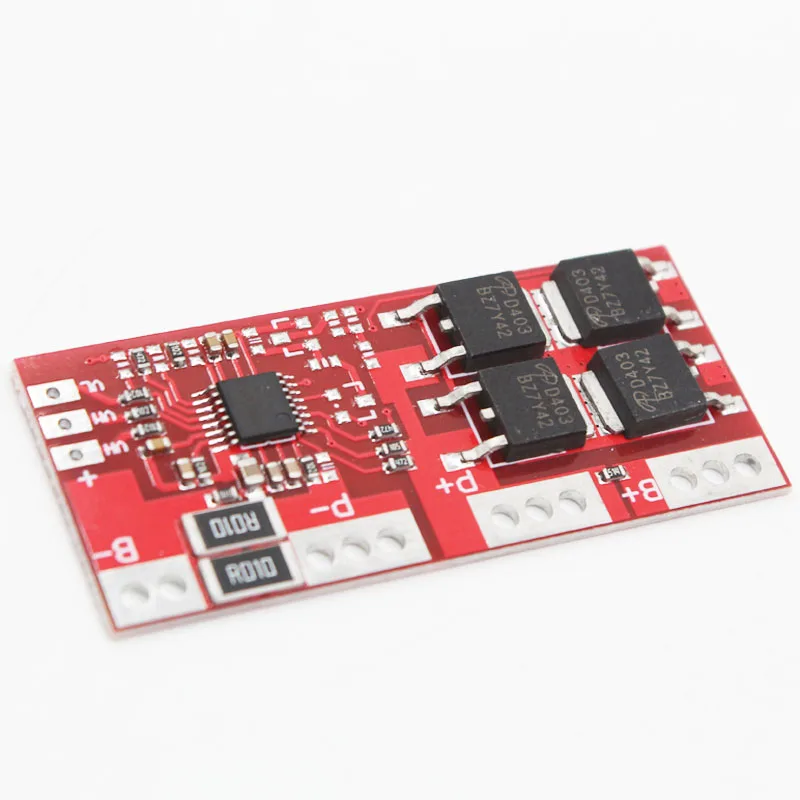

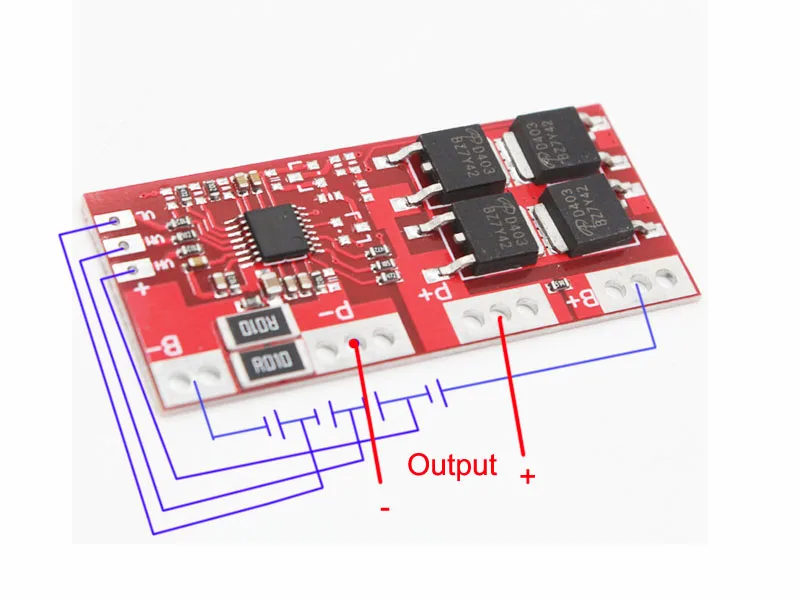

No.7,4 серии подключения литиевой батареи плата защиты 30A высокий ток

Параметры:
Напряжение обнаружения: 4,25 + 0,025 в
Защита от перезаряда выпуск напряжение: 4,15 + 0,05 V
Защита от избыточной разрядки обнаружения напряжения: 2,50 + 0,08 V
Защита от разрядки выпуск напряжение: 3,00 + 0,1 V
Защита от перегрузки по току • сила тока: 20-30A
Рабочий ток: 15А (естественное тепловыделение 10А, теплоотвод 15А, мгновенный ток 30А)
Состояние выхода: состояние защиты автоматически восстанавливается, без активации (опционально активация зарядного устройства,
Пожалуйста, обратитесь к инструкции по эксплуатации)
Основные функции: функция защиты от ove-rcharge, функция защиты от перегрузки, функция защиты от короткого замыкания, защита от перегрузки по току
Рабочая температура: от-40 до + 85 градусов (повышает теплоотдачу при слишком высокой температуре окружающей среды)
Метод проводки: сварочный выход
Размер модуля: 50 мм * 21 мм

Применение диапазон:
Плата защиты может использоваться в качестве одного из четырех-последовательным подключением литий-полимерный аккумулятор Пакет с номинальным напряжением 14,4 V, 14,8 V и 16,8 V, а также четырех-последовательным подключением 18650 ионно-литиевая аккумуляторная батарея, для чрезмерной зарядки, разрядки и защиты от короткого замыкания. Автоматически активируется высоким мгновенным током. Применение инвертора позволяет избежать ложного триггера и удобнее в использовании.
1. Автоматическое Описание активации: когда состояние приложения превышает защитный параметр, Защитная панель защищает. При возврате в пределах параметров защиты, он автоматически возвращается к нормальному выходу без ручного. Активировать или заряжать для активации.
2. Неавтоматическое Описание активации: когда состояние приложения превышает параметр защиты, плата защиты начинает защиту. Когда он будет восстановлен в пределах параметра защиты, он не вернется в норму. Выход должен быть активирован вручную или путем зарядки.

Технические характеристики:
