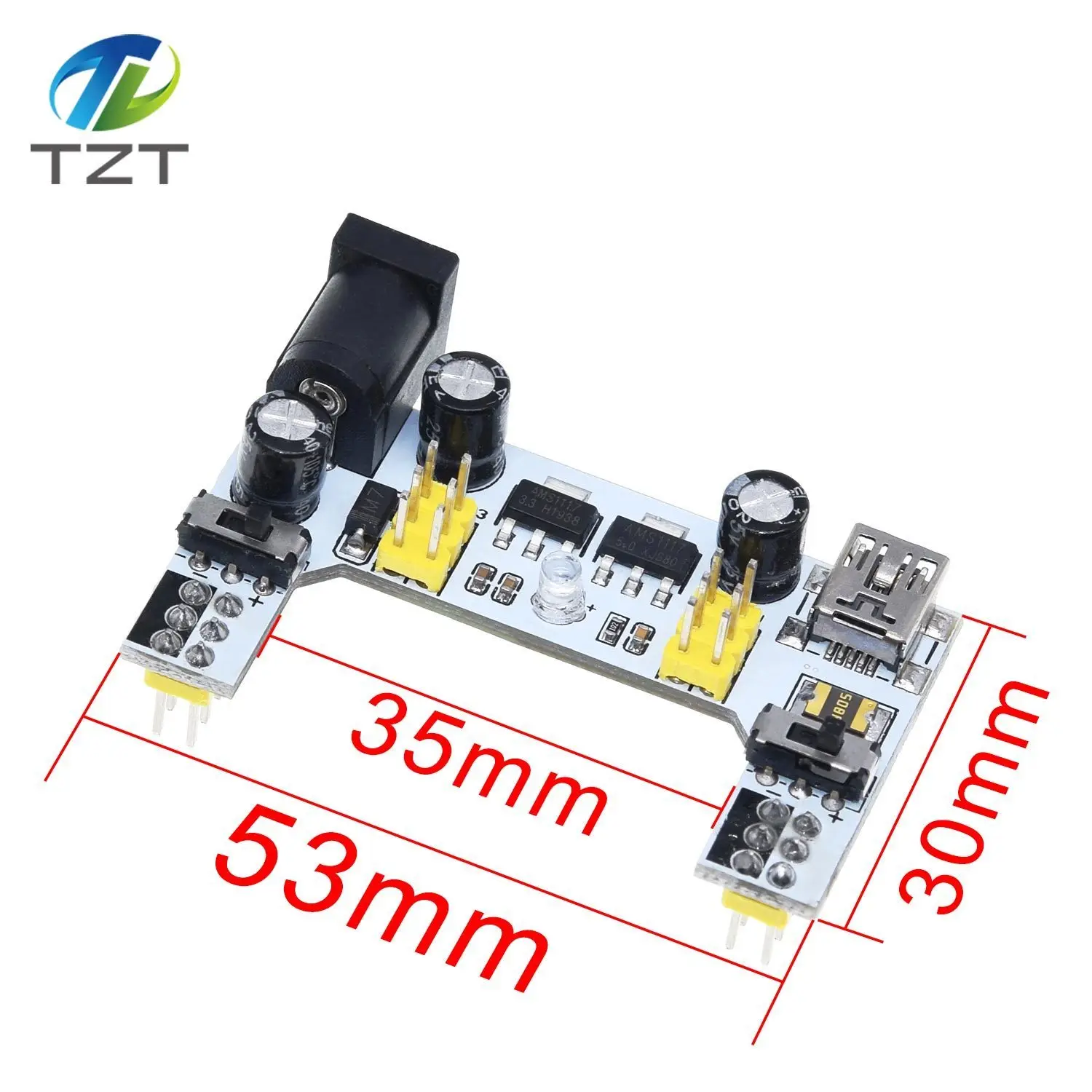

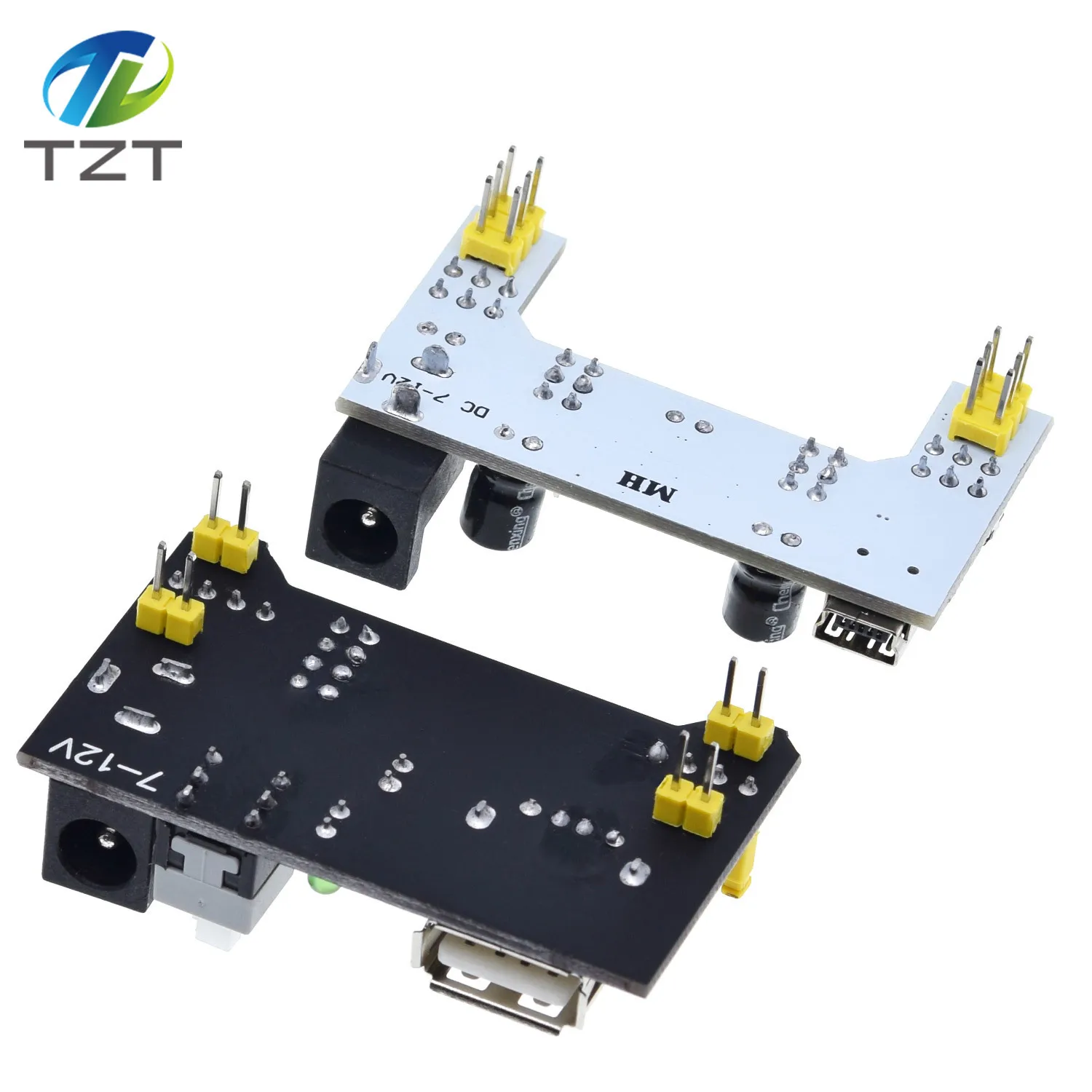

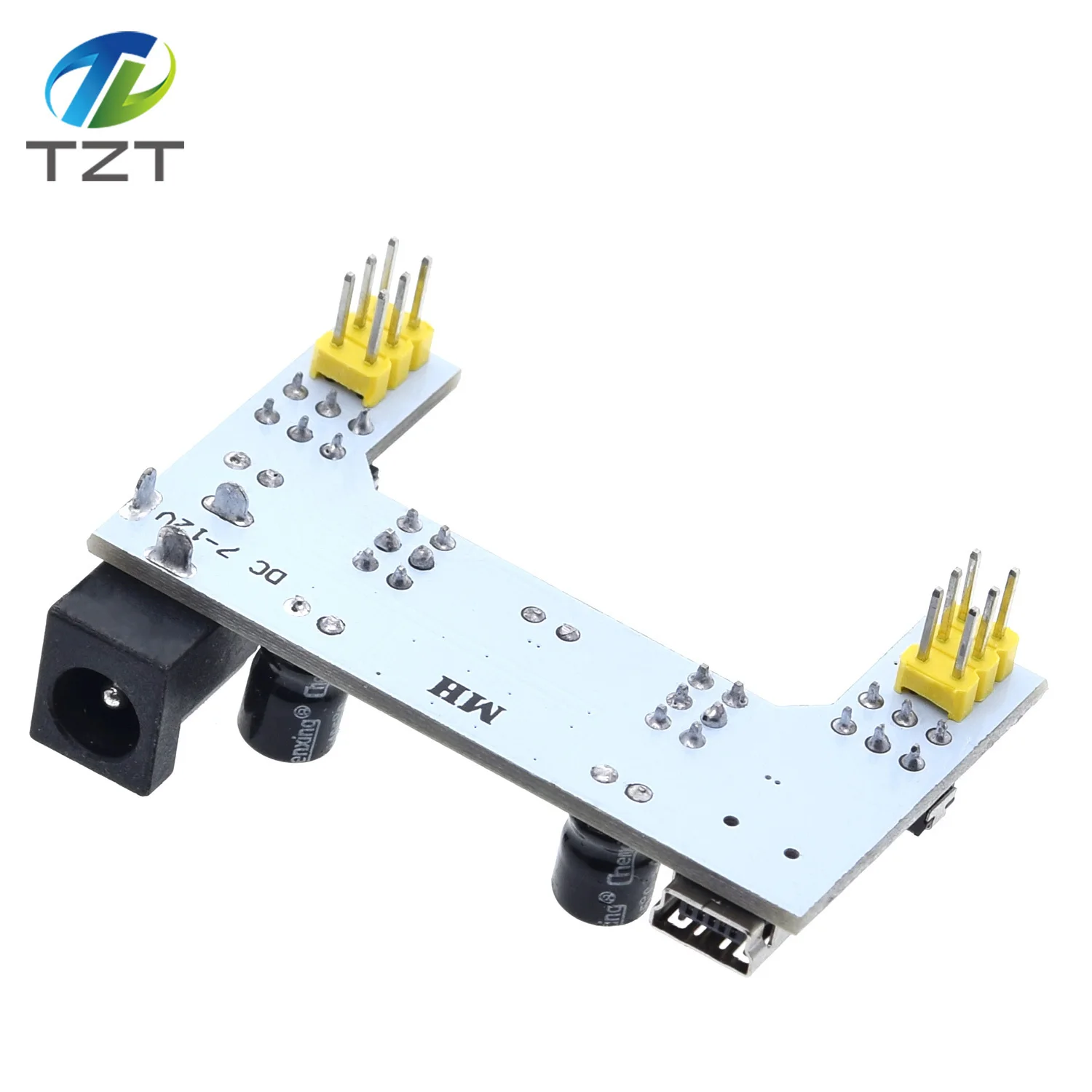

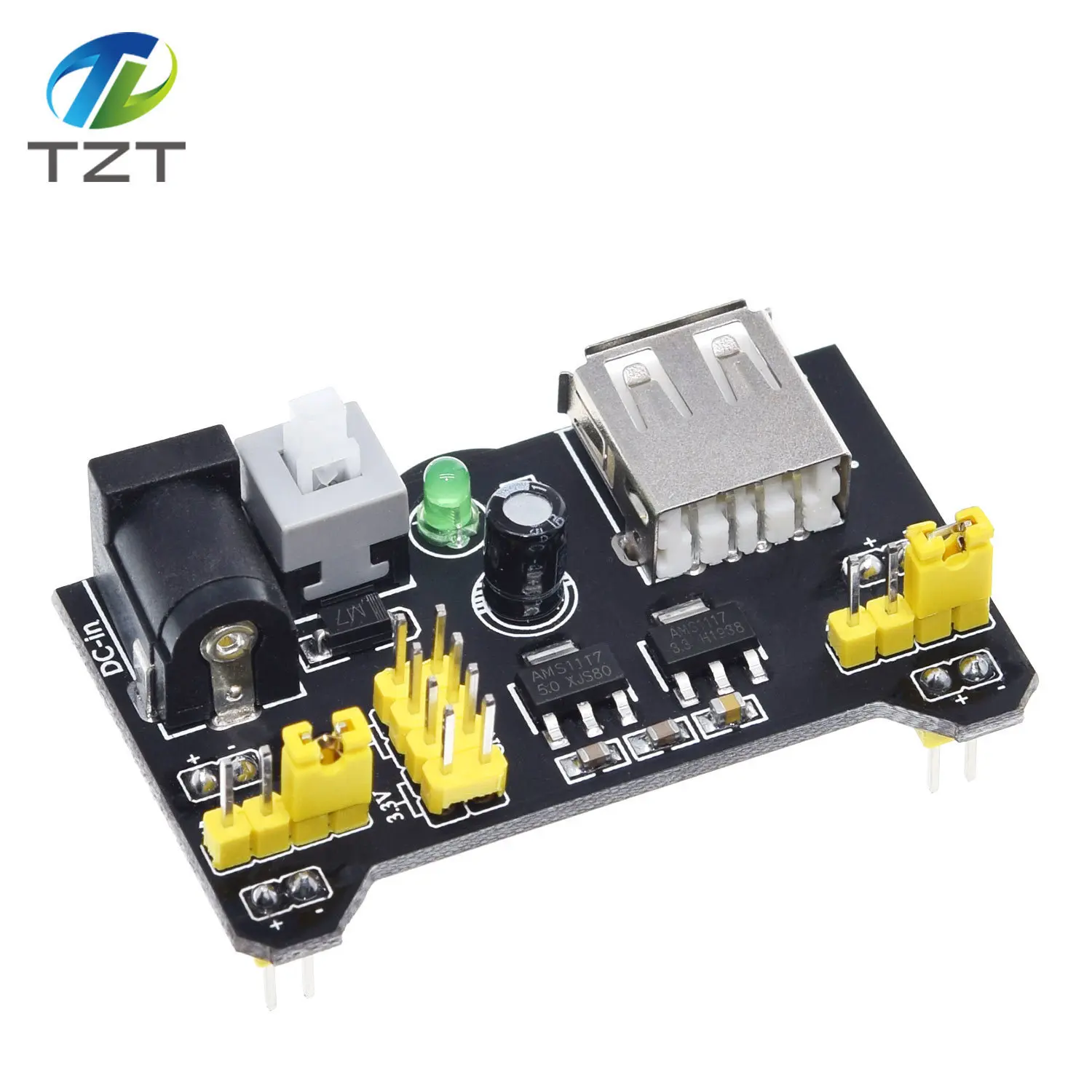

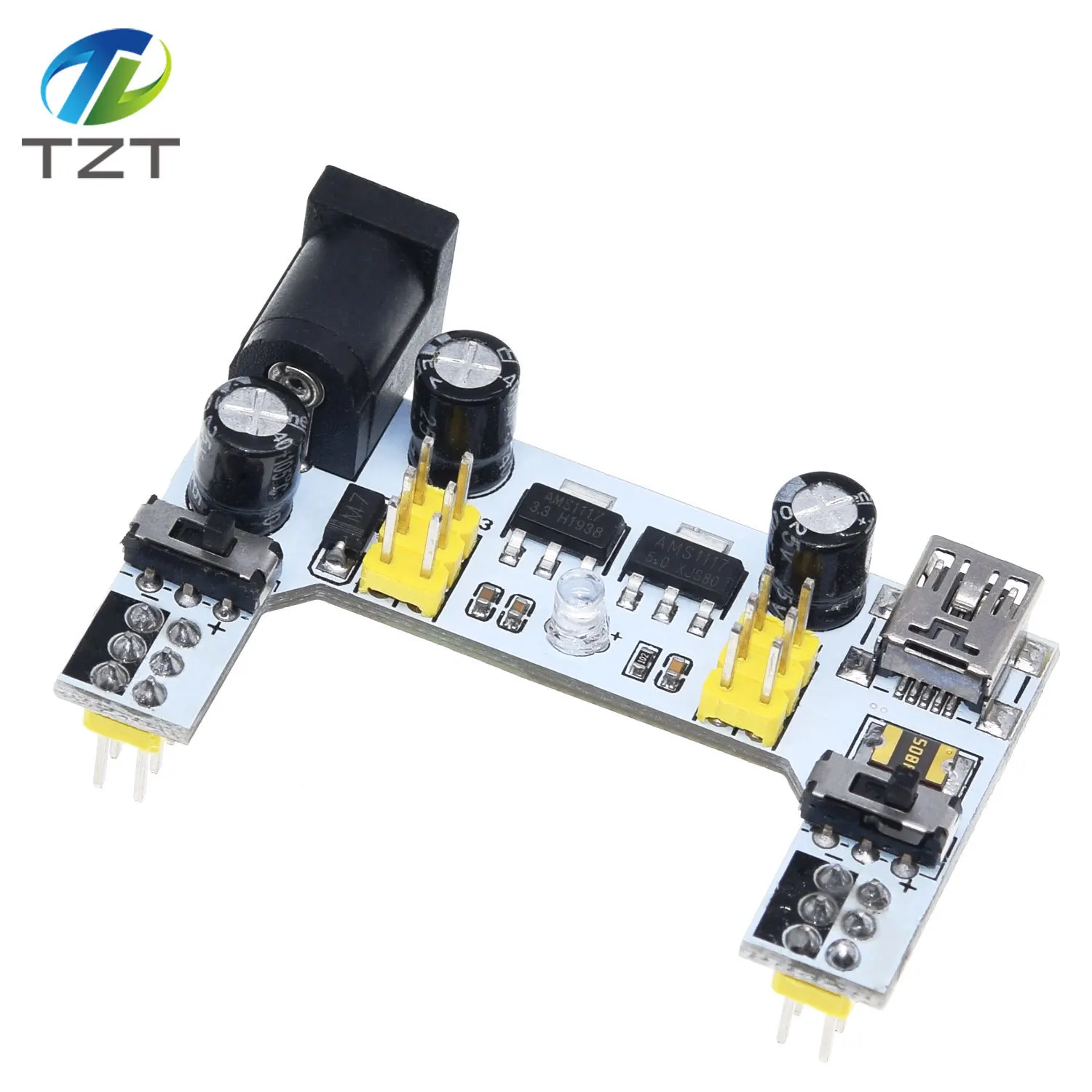

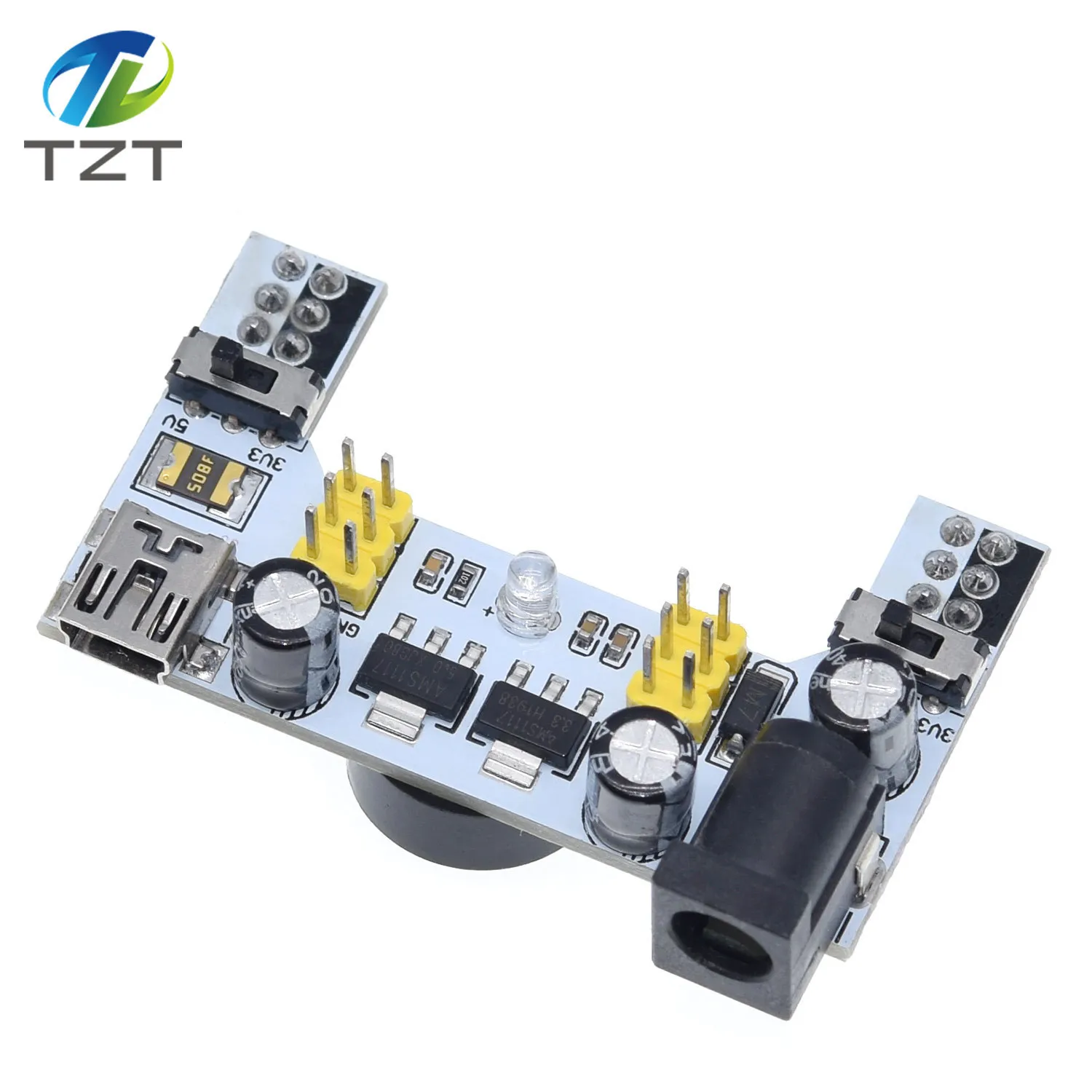

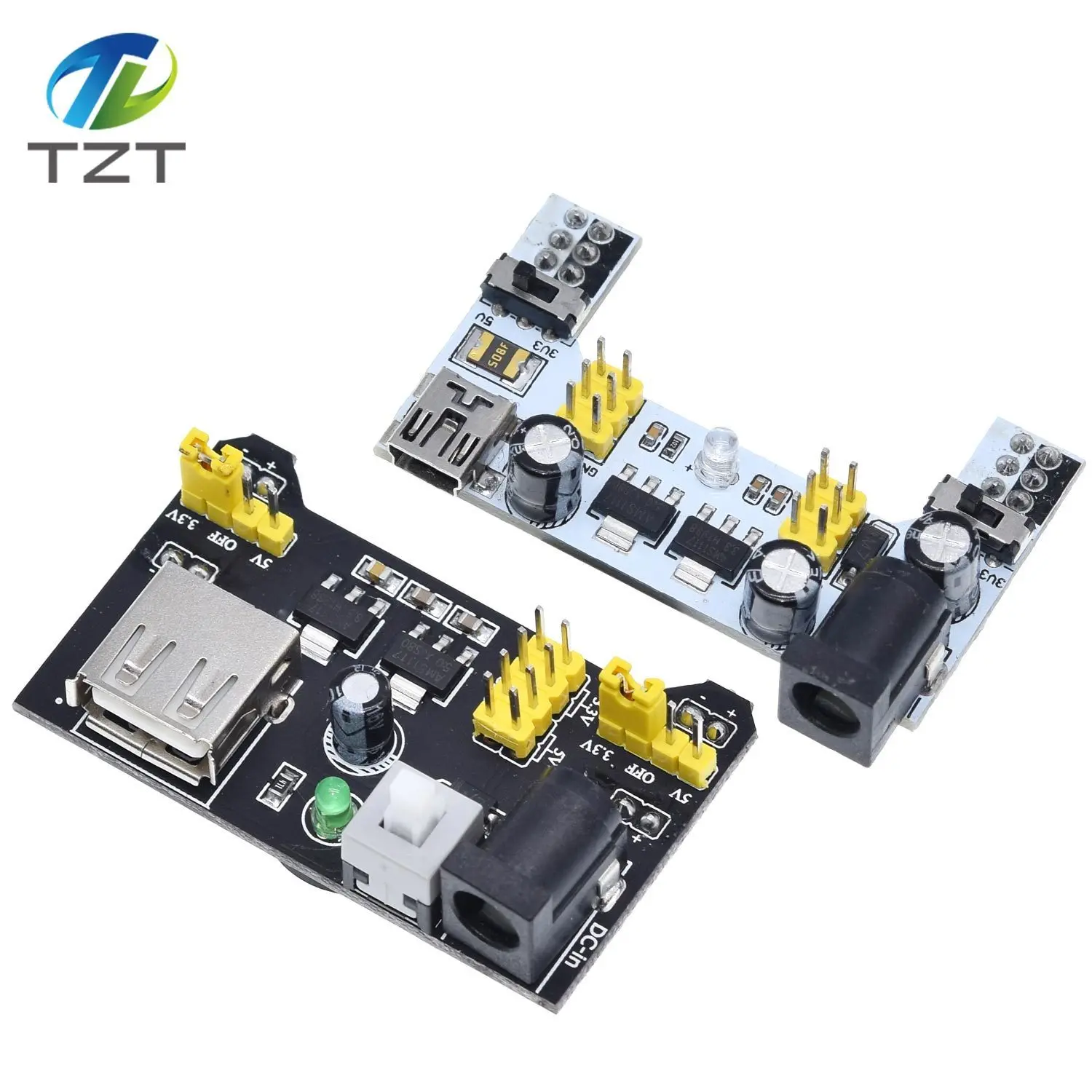

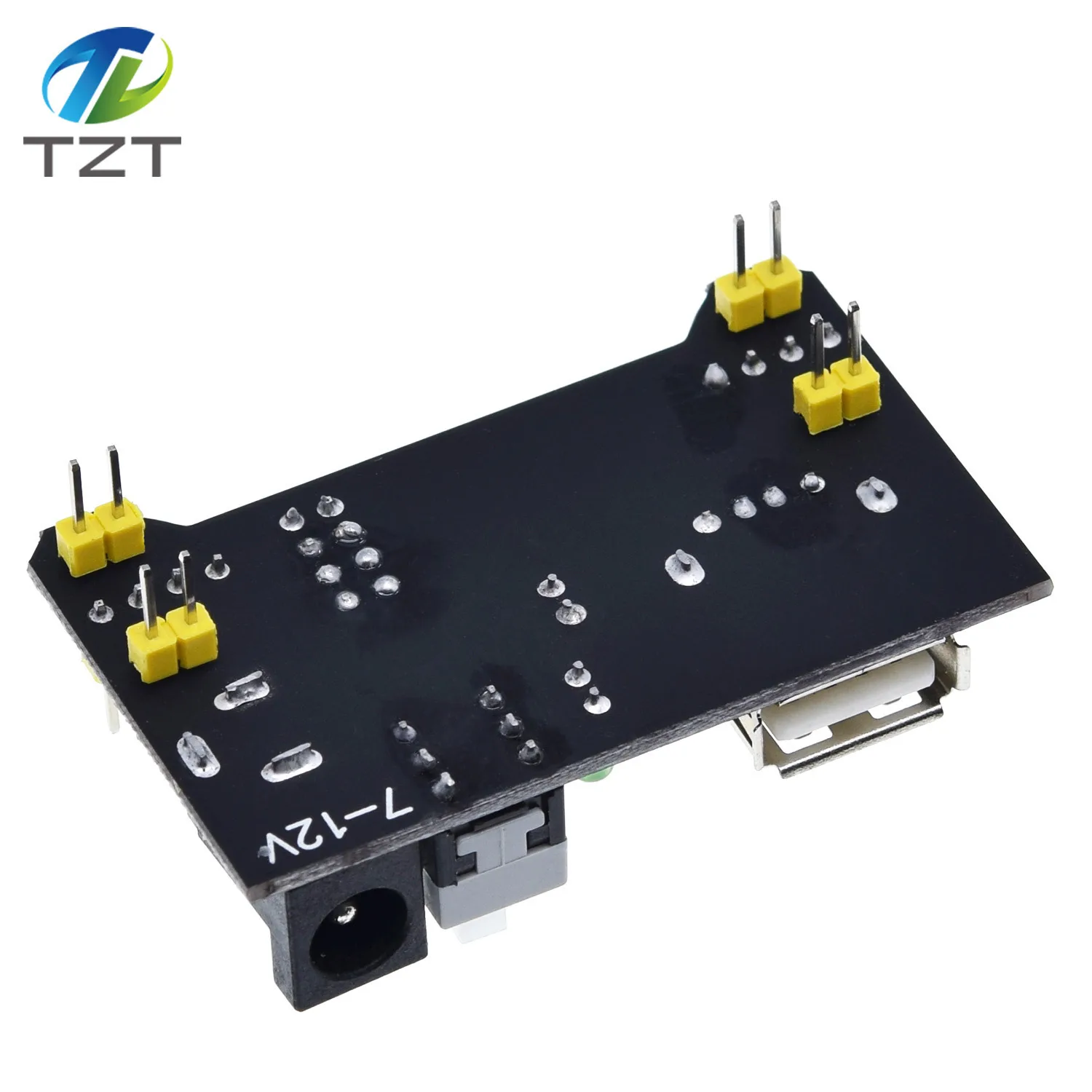

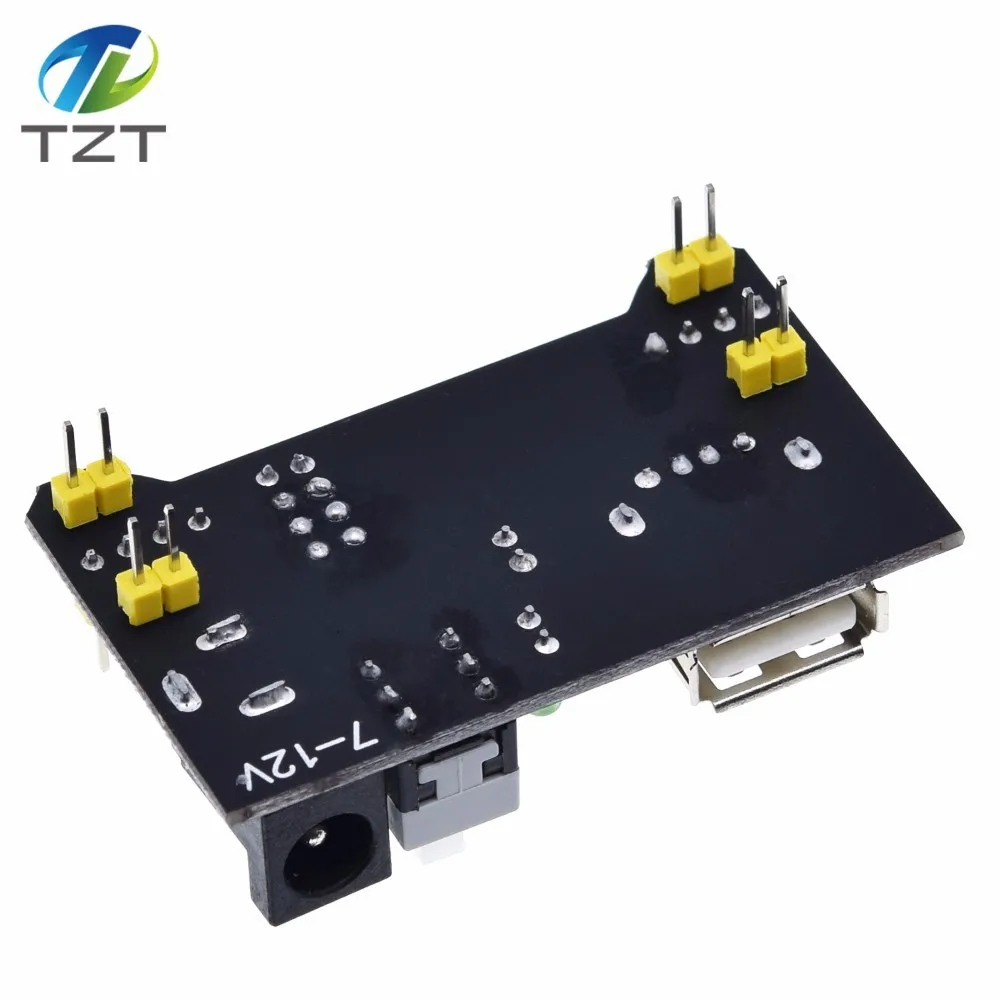

Черный Модуль питания макетной платы MB102 1. Абсолютно новый и высококачественный. 2. Модуль питания макетной платы, совместимый с 5 В, 3,3 В Подходит для макетной платы MB102 3. Входное напряжение: 6,5-12 В (постоянный ток) или источник питания USB 4. Выходное напряжение: 3,3 В/5 В может переключаться 5. Максимальный выходной ток: <700 мА 6. Двухстороннее независимое управление колебанием, может переключаться на 0 В, 3,3 В, 5 В 7. На плате имеются две группы выходных штырей 3,3 В, 5 в постоянного тока, удобное использование внешнего провода. 8. Размер: 5,3 см x 3,5 см = Ввод питания ствольной розетки. Светодиодный указывает на наличие питания и переключатель включения/выключения для управления питанием на плате. На данной модели и версии, центры контактных ствола гнездо положительный; В то же время, пожалуйста, еще раз проверьте, правильно ли с указаниями завода-изготовителя, в чехол они сделали каких-либо изменения. Вам нужно подключить переключатель, чтобы использовать это устройство. В инструкциях по эксплуатации указано, что входное напряжение через гнездо цилиндра должно быть от 6,5 до 12 В. Таким образом, если вы хотите использовать его до его максимальной возможности, вам нужно будет оставаться в этом диапазоне. Это нерегулируемая фиксированная модель источника питания, которая достаточно подходит для большинства приложений. Максимальный выходной ток в руководстве указывается на 700 мА. Тем не менее, вероятно, лучше использовать намного ниже, напряжение и ток для того, чтобы быть на безопасной стороне в чехол вы допустили ошибку на вашем макета схемы. Перемычки и головки перемычек используются для выбора уровней напряжения на каждой стороне рельсов питания макетной платы. Вы можете выбрать напряжение 5 В, ВЫКЛ и 3,3 В. Существует два набора перемычек для каждой стороны направляющих питания макетной платы; Следовательно, вы можете комбинировать напряжение на любой направляющей. Также имеются контакты для нарезания напряжения при помощи кабеля или перемычки проводов. Регулятор напряжения AMS1117 SpecThe AMS1117-это регулятор напряжения, изготовленный передовыми монолитными системами. Есть два регулятора, где один регулятор устанавливает рельс 3,3 В, а другой устанавливает рельс 5 В. Это хорошая марка компонентов, найденных в посылка вке SOT-223. В их документации указано, что эта серия может обеспечивать максимальный выходной ток 1 А, а абсолютный Максимальный входной диапазон напряжения составляет 15 В. Документация показывает, что эти регуляторы имеют встроенную защиту от короткого замыкания путем ограничения мощности. Также есть схема защиты от перегрузки, которая отключит регулятор при температуре соединения 165 °C. Эти регуляторы также имеют внутреннюю защиту диодов и могут управлять переходными импульсными токами от 50 А до 100 А. Это высокоэффективный низкий регулятор выпадения, который может работать до 1 в. Он имеет дифференциал ввода-вывода 1 в и, следовательно, полезен для приложений с питанием от аккумулятора. Нестабильность выходного напряжения является 1,2% и максимальный регулировку нагрузки 0,4%. Серия AMS1117-отличный выбор для создания регулируемых блоков питания. Посылка обеспечивает Опорное напряжение 1,25 в от регулируемого штифта, а с парой резисторов в сети делителя напряжения регулируемый выход можно регулировать. Документация также очень четкая и полная при ее использовании. Как использовать блок питания для макетной платы это подключаемый блок питания, а разъемы ниже платы просто подключаются к макетной плате. После подключения направляйте напряжение с обеих сторон на макетной плате, а затем Обеспечивайте питание. Затем используйте желтые перемычки для выбора требуемых уровней напряжения. Это регулируемая плата с двойным выходом 3,3 В и 5 В, и вы можете напряжение на любой направляющей на макетной плате, что очень полезно. Производство печатных плат имеет хороший стандарт, а отметки указывают на модель MB V2, известную как MB102. Это, очевидно, двухсторонняя плата, которая собирается машиной по стандарту хорошего качества. Есть два набора штырей для крепления, а передние-это, если вы хотите использовать отверстия на внешней кромке макетной платы, тем самым используя меньшее количество точек связи.

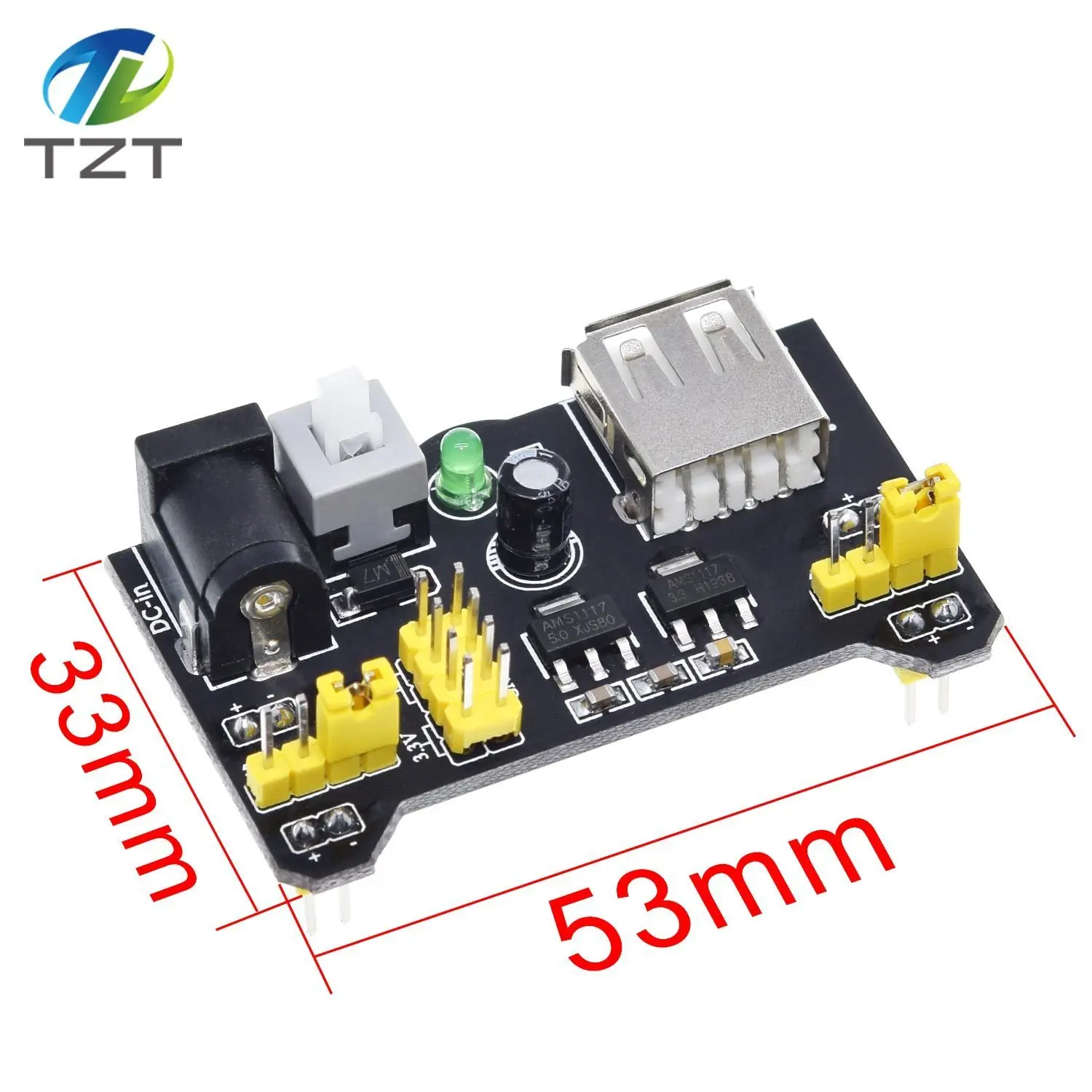

Характеристика макетной платы MB102 Блокировка ВКЛ/ВЫКЛ, светодиодный индикатор питания, Входное напряжение: от 6,5 В до 12 В (постоянный ток), выходное напряжение: 3,3 В/5 В, максимальный выходной ток: 700 мА, силовые направляющие 0 В, 3,3 В, 5 в на макетной плате. Две группы заголовков. Размер: 5,3 см × 3,5 см. Производитель может внести изменения в их продукт. Изменение регуляторов напряжения и компонентов. Поэтому вы всегда должны следовать инструкциям, пришедшим вместе с вашим товаром. Когда вы получите свою плату, рекомендуется сверять уровни выходного напряжения с помощью цифрового измерителя, чтобы убедиться, что она работает правильно и обеспечивает правильные уровни напряжения. Вы должны получить именно 3,3 В и 5 В на выходах. Хотя в Руководстве Максимальное входное напряжение составляет 12 В, лучше держать в низком диапазоне, например 6,5 В. Вам следует тщательно проверить схему проекта макетной платы и дважды проверить напряжение, прежде чем подключить его ко всему другому.
