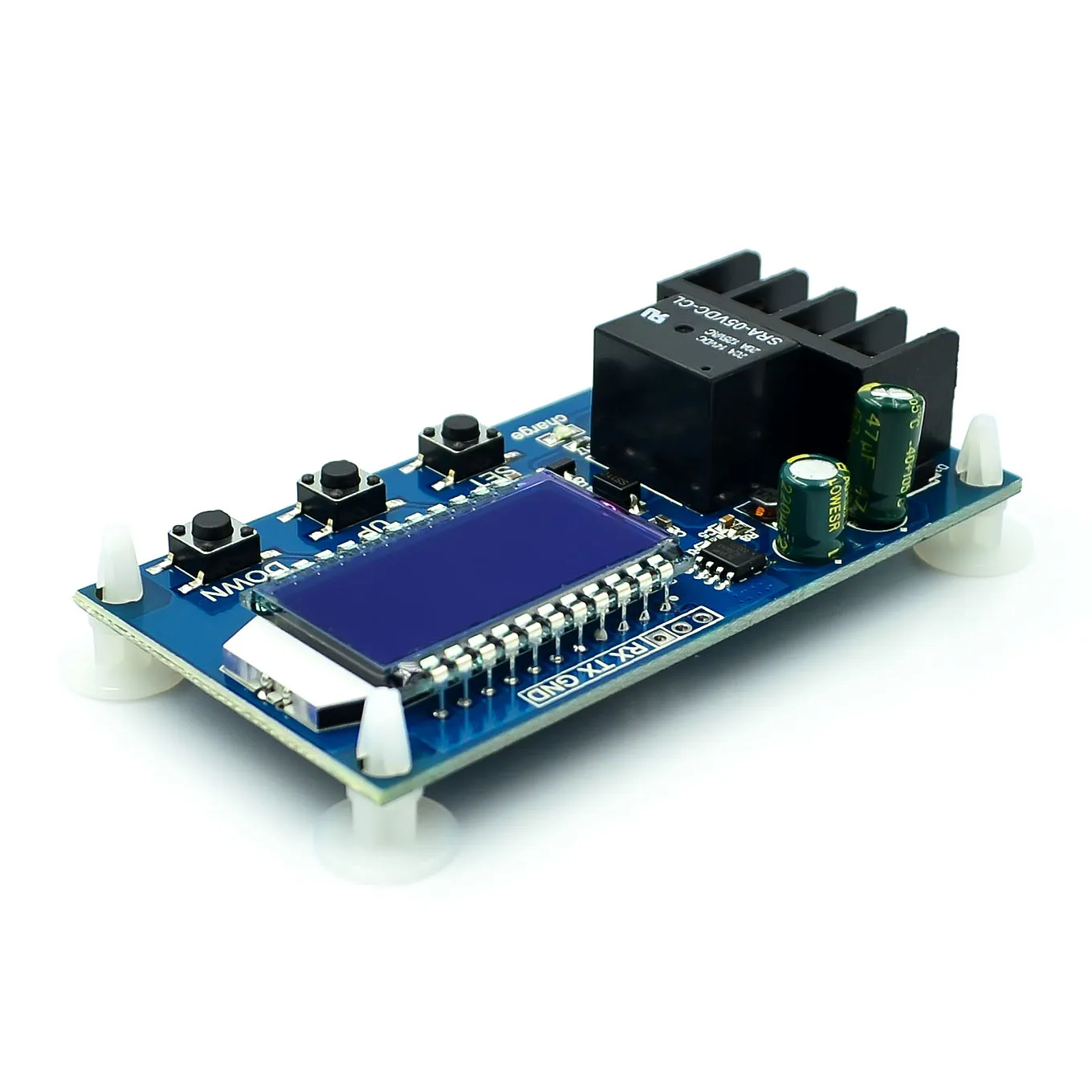

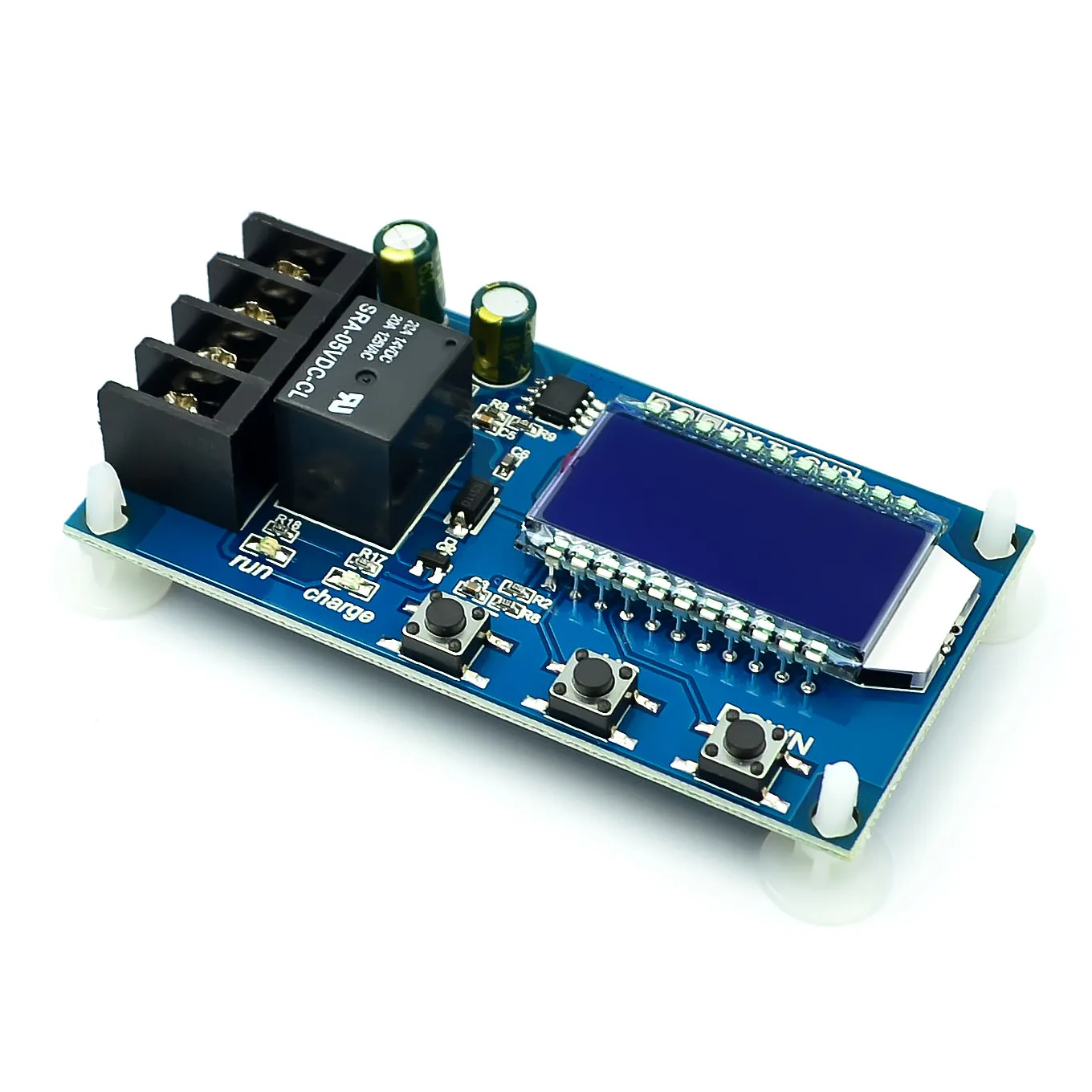

Свинцово кислотный модуль контроллера заряда солнечной батареи 6 60 в 10

Свинцово кислотный модуль контроллера заряда солнечной батареи 6 60 в 10

Параметры продукта

• Модель изделия: XY-L10A
• Напряжение управления: DC6 ~ 60 в
• Контрольный ток: 10A
• Точность управления: 0,1 в
• Тип выхода: прямой выход
• Ошибка напряжения: ± 0,1 В
• Диапазон использования: различные литиевые батареи

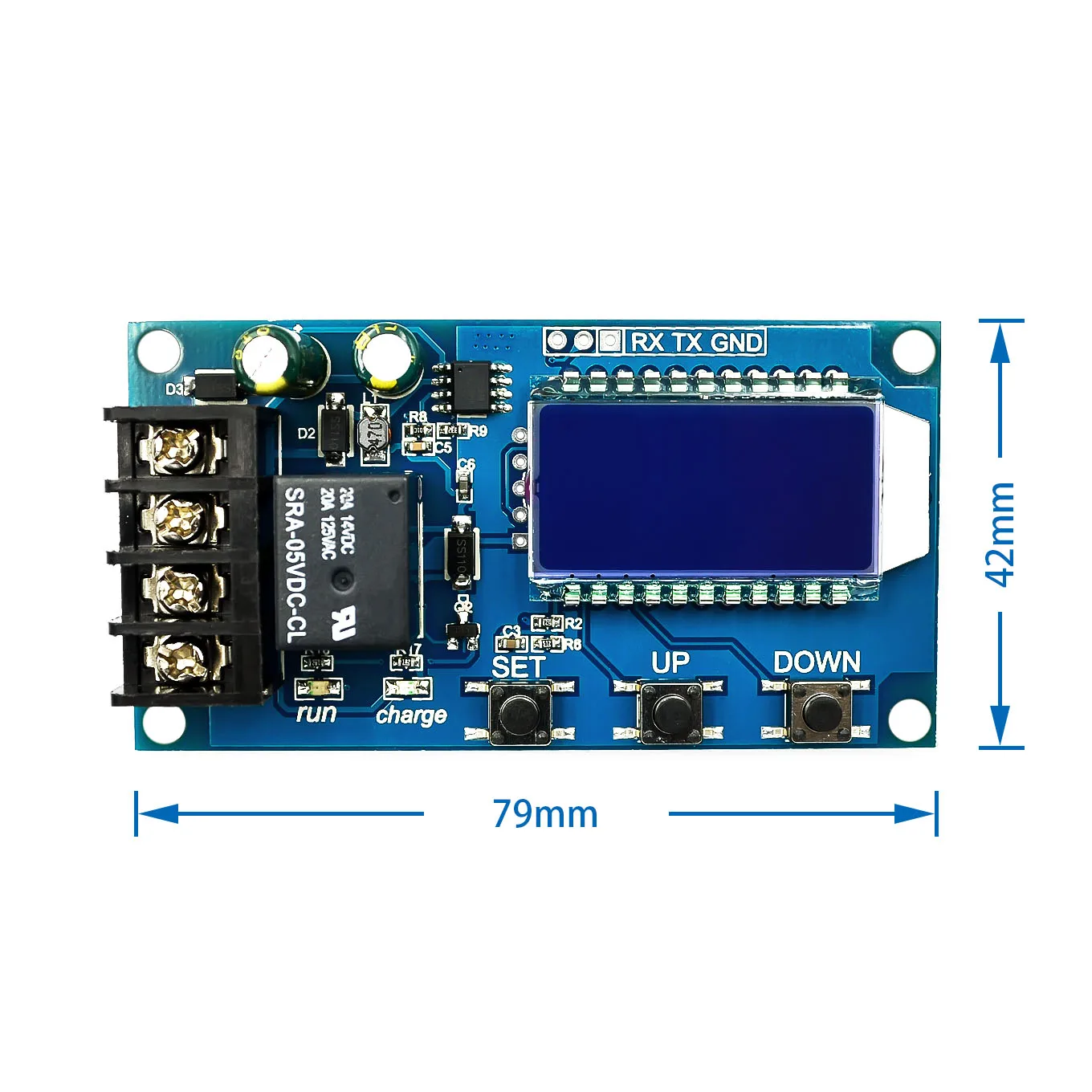

• Размер внешнего вида: 79*42 мм

• 6-60 в любой аккумулятор, литиевая батарея может быть использована
• ЖК-дисплей, напряжение батареи, процент заряда и время зарядки с первого взгляда
• Функция очень мощная, она может автоматически управлять зарядкой, может контролировать время зарядки и может устанавливать и загружать соответствующие параметры через последовательный порт

• Нажмите и удерживайте кнопку SET, чтобы войти в интерфейс настройки параметров, ЖК-дисплей будет отображаться;
• После входа в интерфейс настройки параметров, переключите заданные параметры коротким нажатием кнопки набора;
• После выбора параметров вы можете использовать кнопку «вверх/вниз» для установки, поддерживать короткое нажатие, длительное нажатие (быстрое увеличение или уменьшение);
• Если вы хотите задать другие параметры, повторите шаги b), c);
• После установки всех параметров нажмите и удерживайте кнопку set для выхода и сохранения;
• Описание функции1. Функция автоматического управления зарядкой:Установив верхний предел напряжения вверх и нижний предел напряжения dn; когда напряжение батареи нижний предел напряжения dn, реле включено, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи, верхний предел напряжения вверх, реле выключено, И автоматическая зарядка завершена; 2. Функция контроля времени зарядки:Как включить контроль времени?После ввода параметров, если параметр настройки OP не 0, функция контроля времени включена. По умолчанию параметр OP: ----- h, функция контроля времени по умолчанию не включена;После включения функции контроля времени (OP не 0), когда напряжение батареи <низкое предельное напряжение dn, зарядное устройство начинает заряжать аккумулятор, и система начинает синхронизировать время; во время синхронизации напряжение батареи верхний предел напряжения вверх, реле выключено; Если напряжение батареи <верхнее напряжение, но время зарядки, время работы, выключено, реле выключено; если время работы, напряжение батареи все еще <низкое предельное напряжение dn, реле остается включенным, функция контроля времени зарядки автоматически отключена, И H: ER отображается, чтобы напомнить пользователю, время настройки параметров является необоснованным; нажмите любую клавишу, чтобы остановить мигание; Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99: 59, что составляет 100 часов. 3. Функция загрузки серийных данных и настройки параметров:Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);UART: 115200, 8, 1

• В беговом Интерфейсе (основной интерфейс),
• Короткое нажатие кнопки SET, чтобы отобразить текущие параметры;
• Короткое нажатие кнопки «вверх» для переключения между процентом заряда дисплея и временем зарядки;
• Нажмите кнопку вниз в ближайшее время, чтобы выбрать включить/выключить реле. Если реле включено для выключения, будет отображаться, чтобы напомнить вам, что реле выключено.
• Нажмите и удерживайте кнопку «вверх», чтобы установить состояние ЖК-подсветки (L-P), выключите: подсветка всегда включена, вкл: подсветка автоматически отключается через 5-10 минут;
• Нажмите и удерживайте кнопку SET для ввода параметров.

• Функция записи времени зарядки: когда контроль времени зарядки не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени время зарядки мигнет; при выходе из интерфейса отображения времени или включении следующей зарядки (реле включено), оно будет очищено;
• Автоматическое определение параметров: когда параметр установлен, при выходе из системы, если верхний предел напряжения dn повышается, система будет мигать ERR, чтобы указать сигнал тревоги;
• Обнаружение доступа к батарее: Этот продукт прикреплен к батарее. Если аккумулятор не подключен, система будет отображать на нижней линии, чтобы напомнить вам;
