Регулятор температуры diymore постоянный ток 12 В ШИМ детектор 4 проводной контроллер

Регулятор температуры diymore постоянный ток 12 В ШИМ детектор 4 проводной контроллер

Описание:

Контроллер только контролирует скорость четыре линии стандартной спецификации Intel PWM fan, не отключить вентилятор. С полным цифровым контролем, точной настройкой температуры и точным контролем. Он интегрирует ручную регулировку скорости, автоматический контроль температуры и функцию регулировки скорости. Ручное управление скоростью вращения от 10%-100%, каждый 5% представляет собой туристического снаряжения. Автоматическая скорость контроля температуры от 30 градусов по Цельсию, есть 49 видов комбинации температурных зон. Поддерживает три линии и четыре линии управления, настраивая параметры автоматически сохраняя.

Параметры:

Компоненты:

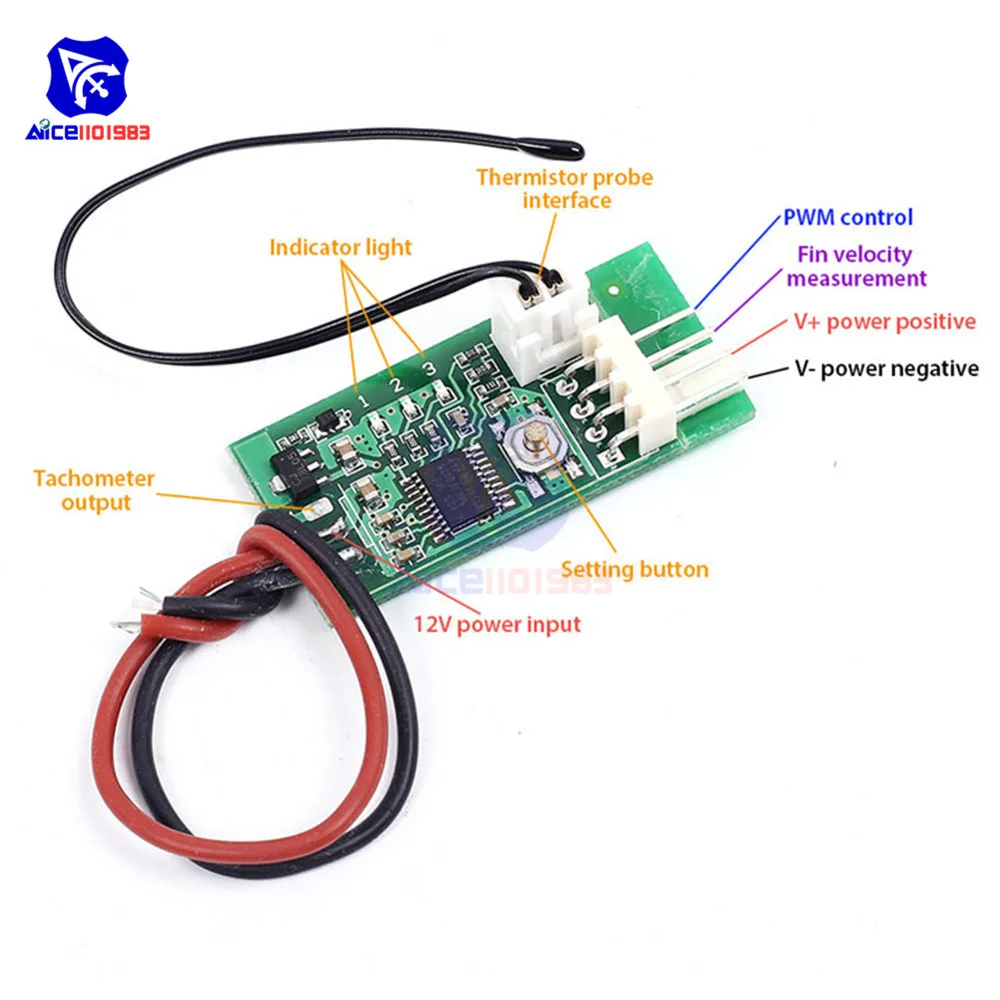

Входная линия: красная, черная линия электропередачи, только Сварка 12 В, положительный и отрицательный шнур питания, в качестве общего использования. Трехпроводной разъем оснащен штекером 2510-3P, который используется для измерения скорости некоторых основных плат, трех портов вентиляторов. Большой интерфейс 4P облегчает захват электроэнергии с шасси.
Температурный Зонд: маленькая черная леска, короткая, низкая теплоемкость. Подходит для тестирования узкого пространства и температуры воздуха, и ответ относительно быстрый. Кольцо зонд прилагается внутри кольцо с металлическим наконечником с фактурой с диаметром 4,2 мм. Подходит для установки на радиатор или другую поверхность нагревательного элемента с винтами.

Ручное автоматическое Интегрированное управление:

Ручное управление без датчика температуры. Нажмите/дважды нажмите (двойное нажатие, скорость не слишком быстрая), кнопка вверх/вниз. Каждый сдвиг длится через 20 секунд, и шестерня автоматически будет храниться. Индикатор No. 2 быстро мигает в течение 20 секунд (когда регулятор температуры не работает). Когда вспышка остановлена, это означает, что файл сохранен. 3 / 1 индикатор светильник всегда горит в тех случаях, когда вы не можете продолжать Увеличение/не по-прежнему для того, чтобы уменьшить позиции.

Когда датчик температуры установлен, ручная скорость используется как начальная низкая скорость (нижняя скорость линии). Когда температура превышает разогревающуюся температуру, скорость вентилятора плавно нагревается, увеличивая температуру.
Когда температура достигает и превышает общую температуру ускорения и ширину ускорения (полноскоростная температура), вентилятор работает на полной скорости.

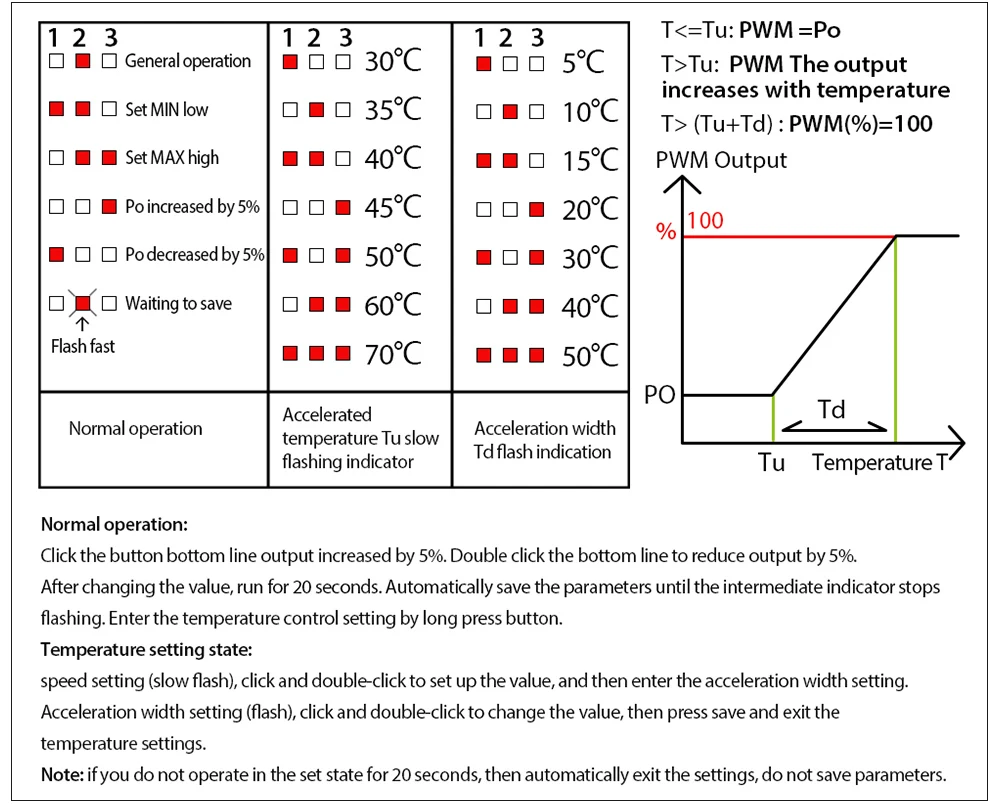

Установите параметры температуры и ширины ускорения, как показано на диаграмме ниже. Номер 123 означает, что светильник индикатора на плате (красный) и (белый) отображается в бинарном порядке:

Пример Инструкция:

Нижняя линия 20%, температура ускорения 35, ширина ускорения 15.
Когда температура зонда ниже, чем 35 градусов по Цельсию, выходной сигнал всегда составляет 20%. Когда температура зонда выше, чем 35 градусов, контроллер может плавно увеличивать выходной сигнал в зависимости от роста температуры, а вентилятор ускоряется. Когда температура зонда достигает или превышает 50 (35 + 15), контроллер выводит полноскоростной сигнал, а вентилятор работает на полной скорости.
В зависимости от особенностей работы вентилятора, фактическая скорость вентилятора будет несколько отличаться.

Способ установки:

П. С.Контроллер поддерживает контроль обратный синхронизации вентилятор.

Во-первых, выключите и удалите вентилятор. Нажмите кнопку set, чтобы электриизировать контроллер. Удерживайте кнопку настройки (около 3 секунд), пока три лампы не перейдут в режим двойной вспышки, а затем отпустите кнопку.
Световой индикатор превращается в одиночный светильник, который представляет собой режим входа.
Контроллер разделен на три режима работы, соответствующий 1, 2, 3 индикаторный светильник, двойное мигание, короткий кнопочный переключатель, установите длину, нажмите кнопку, чтобы сохранить и выйти из режима настройки и автоматически вернуться в нормальное рабочее состояние. Три режима работы заключаются в следующем:

Стандартный режим управления вентилятором ШИМ (режим по умолчанию). Этот режим используется для контроля вентиляторов на четырех проводах, указанных в стандартной спецификации Intel.
Стандартный режим управления вентилятором PWM с обратной последовательностью. Этот режим используется в режиме Обратного времени, четыре провода управления вентилятором. Когда вентилятор находится в обычном режиме управления, изменение скорости обратное, и линия управления подключена к отрицательным полюсам на полной скорости.
Вентилятор обратного хода, режим управления 80%. Этот режим используется в очень редком типе обратного вентилятора синхронизации. Когда вентилятор находится в обычном режиме управления, изменение скорости обратное, и контрольная линия не поворачивается, когда отрицательный электрод подключен.

Упаковочный лист:

1 * DC 12V PWM Температура детектор зонд регулятор температуры с 4-проводной Температура Скорость вентилятора контроллер регулятор для ПК Вентилятор отображаются индикаторы хронографа, будильника или STK IC
