Серийный WiFi щит для Arduino UNO R3 2560 от ESP8266 Wi Fi веб сервер ESP 13 IoT DIY Development Board

Серийный WiFi щит для Arduino UNO R3 2560 от ESP8266 Wi Fi веб сервер ESP 13 IoT DIY Development Board

Введение

ESP8266-Based серийный WiFi щит для Arduino разработан и разработан Shenzhen Doctors of Intelligence & Technology (SZDOIT). Щит разработан на основе esp8266 Espressif систем, pin-Совместимость с Arduino UNO/Mega2560 DevBorad.

Более подробную информацию, пожалуйста, посетите: wiki.doit.am

Как использовать

1. Вставьте щит в плату Arduino и включите его;

2. Подключите сигнал WiFi под названием «DoitWiFi_Ser2Net» и введите пароль = «12345678».

3. Вход 192.168.4.1 в браузере ПК, и вы можете установить параметры конфигурации сети;

Режим настройки веб-сервер

4. После этого вы можете загрузить программное обеспечение TCP для ПКTcpudpdebugger;

Другой пример показан в руководстве, чтобы показать подключение к Интернет-сети, более подробную информацию, пожалуйста, загрузитеРуководство пользователя.

Примечание

• При загрузке кода на Arduino, пожалуйста, дайте sw1 (1 и 2) как «OFF» состояние;

• Прежде чем вводить ip-адрес, подключите сигнал Wi-Fi под названием «DoitWiFi_Ser2Net» для установки параметров.

И затем вы можете найти сигнал WiFi от Arduino shield.

Особенности

• Wi-Fi модуль является чипом промышленного класса ESP8266, который ESP-12E с Металлическим экраном, сильная способность анти-помех;

• Щит совместим с Arduino Uno, Mega2560 и другой платой управления. Преобразователь напряжения чип используется для того, чтобы иметь дело с 3,3 V (Esp8266) и 5 вольт постоянного тока (Arduino);

• Двойные DIP-переключатели используются для последовательных портов, так что этот щит модуля может использоваться отдельно в качестве платы расширения Arduino Uno, а также использоваться в качестве платы расширения ESP8266;

• Серийные данные передаются на wifi-устройство прозрачно, и наоборот. Программа Arduino не нуждается в какой-либо конфигурации;

• Веб-сервер разработан для настройки параметров WiFi и параметров последовательного порта;

• Щит модуля может использоваться как независимая плата ESP8266. Например, загрузка официальной прошивки команд, может использоваться прошивка с открытым исходным кодом NodeMCU;

• Щит модуля также может использоваться в качестве автономной платы расширения для Arduino Uno.

Для получения дополнительной информации о Doit серийный WiFi модуль расширения платы, информация о плате драйвера, пожалуйста, обратитесь к: Наши bbs.

Параметры

• 802,11 b / g / n Беспроводные стандарты;

• Поддержка режимов STA / AP;

• Стек протокола TCP / IP, одна розетка;

• Поддерживает стандартный TCP / UDP сервер и клиент;

• Поддержка конфигурации скорости передачи данных последовательного порта:

• 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps;

• Поддержка последовательных бит данных: 5/6/7/8 бит;

• Поддержка последовательного паритета: нет;

• Поддерживает серийные остановки: 1/2 бит;

• Pin-Совместимость с Arduino UNO, Mega;

• Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13;

• ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / UART TX / UART RX;

• Кнопка ключа: конфигурация режимов;

• Двухпортовые DIP-переключатели: Переключение Arduino и ESP8266;

• Рабочий ток Wi-Fi: непрерывная передача: ≥70ma (200 мА макс), режим холостого хода:<200ua;< span = "">

• Серийный WiFi скорость передачи: 110-460800bps;

• Температура: -40 градусов ~ + 125 градусов;

• Влажность: 10%-90% без конденсации;

• Вес: около 20 г;




Список доставки

Arduino ESP8266 WiFi щит: 1 шт.

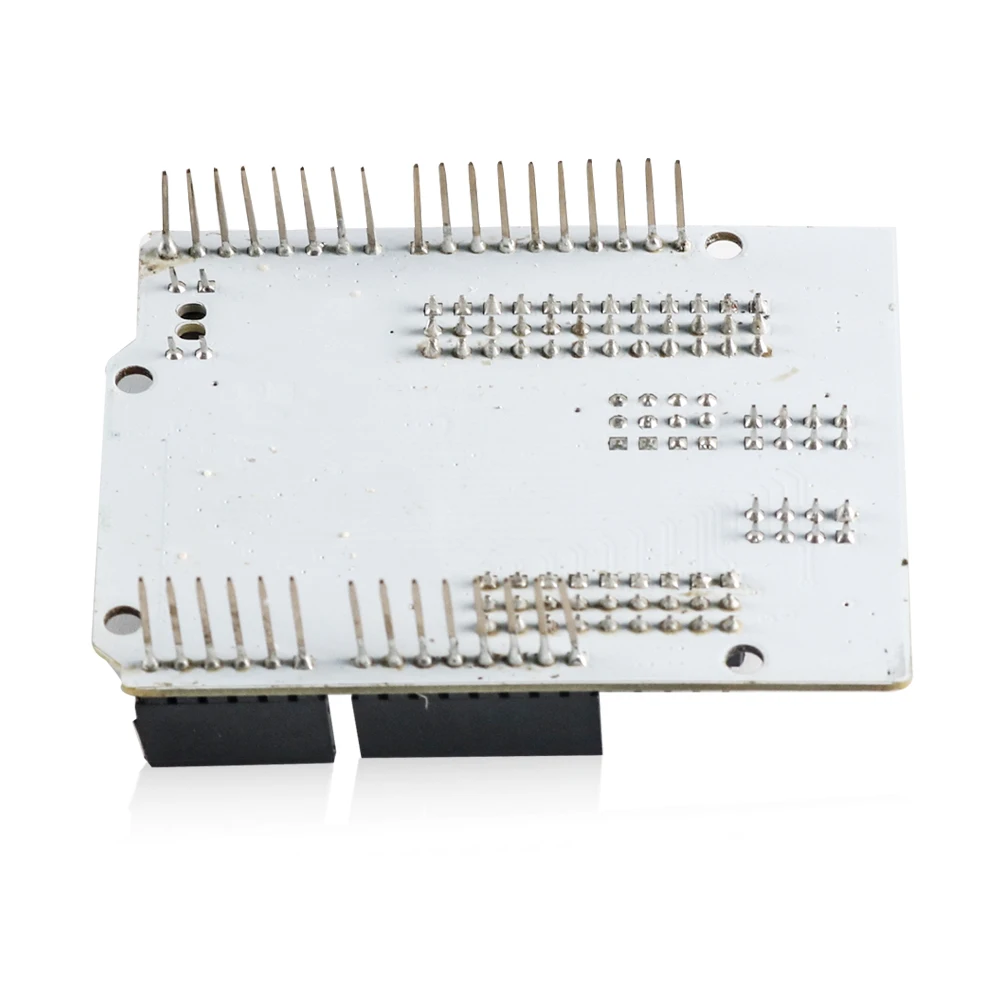

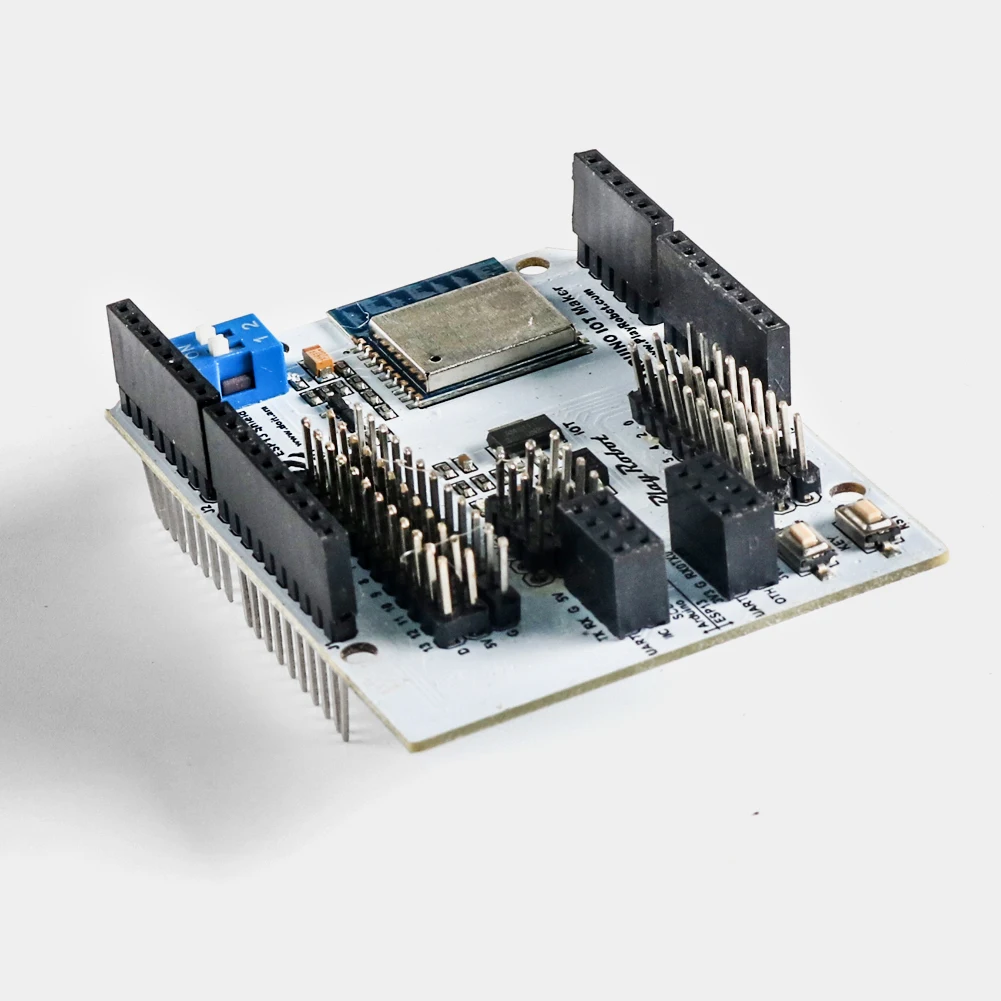

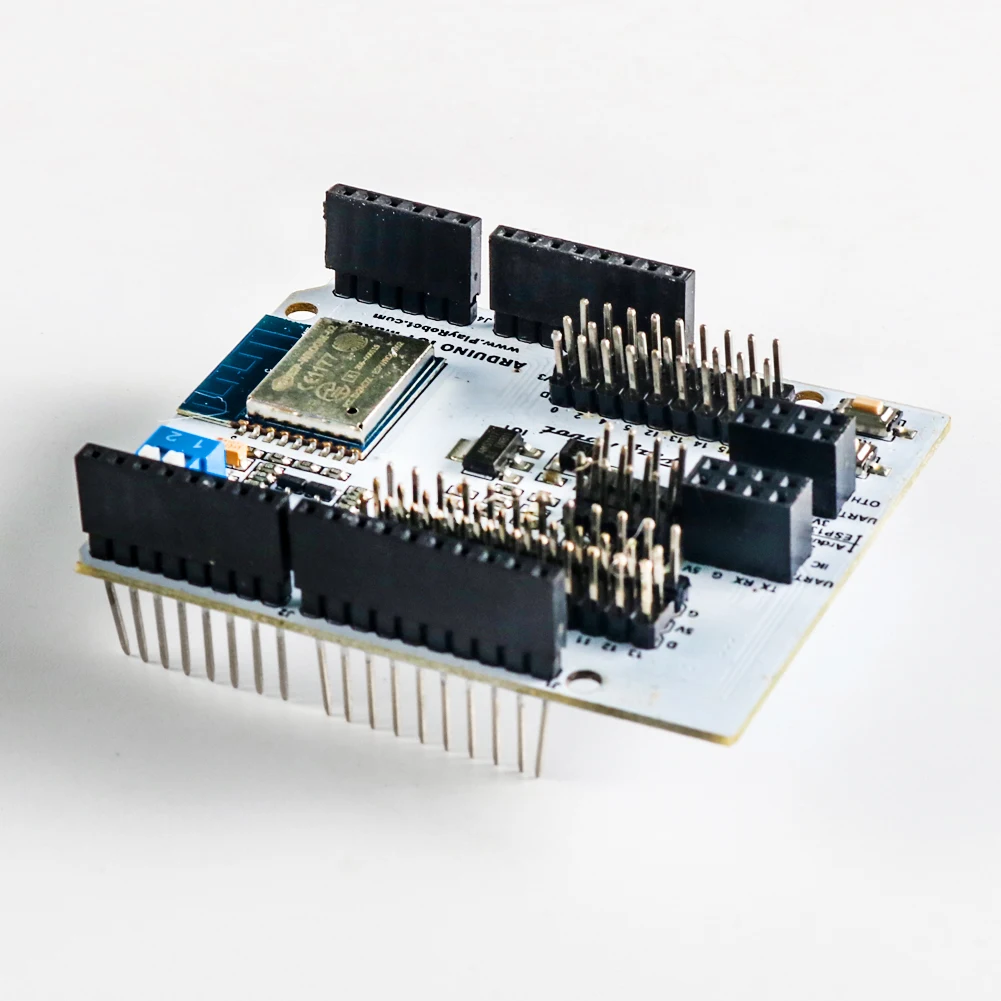

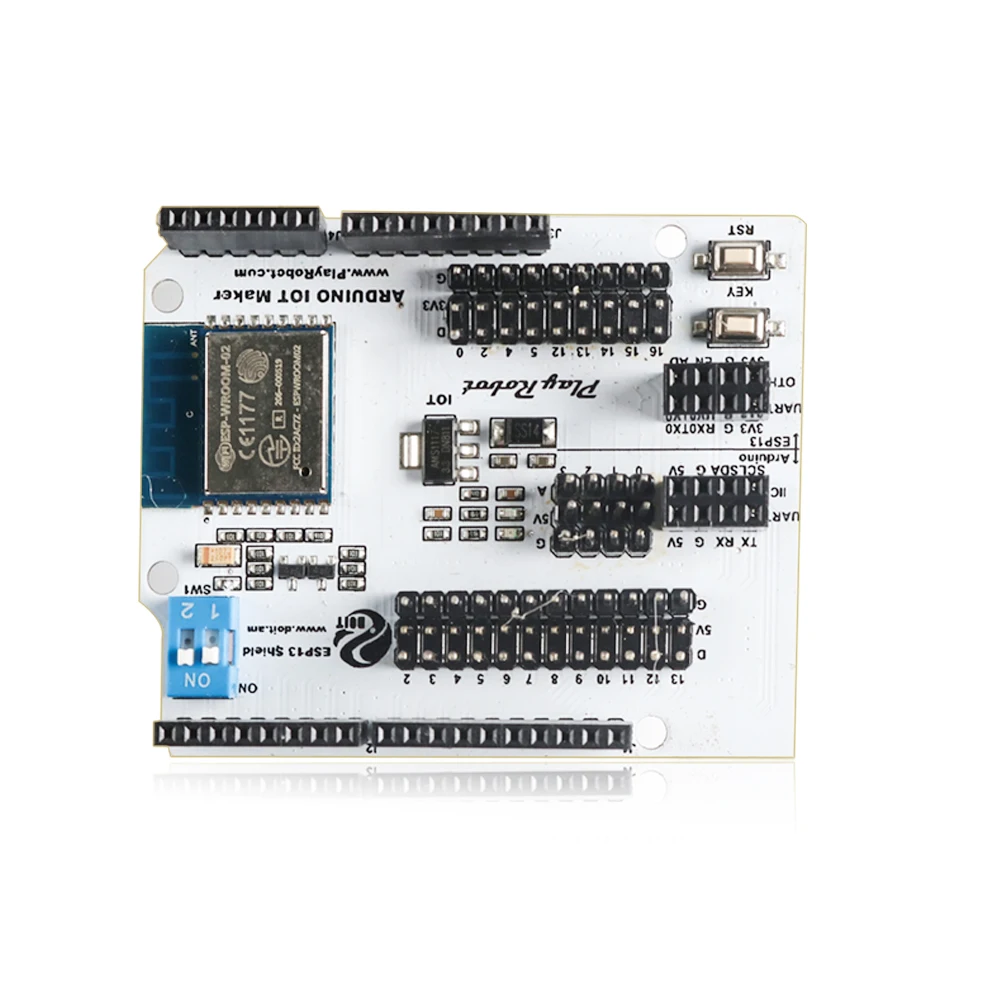

Фотографии

=

Теплая подсказка

Для удобства доставки товар разобранный.
