WiFi RC Tank Chassis T200 на Android/iOs Телефон с Ar duino Development Board + Drive Shield 2 двигателя DIY

Технические характеристики

Вход питания

1) Мощность двигателя (ВМ): 4,5 ~ 36 В, может питаться отдельно;

2) управляемая мощность (VIM): 4,5 ~ 9 В (10 В макс.), может питаться отдельно;

3) модуль имеет быстрый модуль (подключение VM и VIM), таким образом, может использовать одностороннюю мощность (4,5 ~ 9 В) для управления питанием платы и щит для платы двигателя;

• Логический рабочий ток (МКС): ≤ 60ма (Vi = L), ≤ 22ма (Vi = H);

• Рабочий ток вождения (Io): Io: ≤ 1,2a;

• Максимальная мощность рассеивания: 4 Вт (T = 90 градусов);

• Входное напряжение управляющего сигнала: Высокое напряжение (2,3 В ≤VIH≤VIN); низкое напряжение (-0,3 В ≤VIL≤ 1,5 В);

• Рабочая температура:-25deg-+ 125deg

• Управляемый режим: Двусторонняя Большая мощность с h-мостовым приводом;

• Поддержка беспроводного стандарта 802,11 b/g/n;

• Поддержка режима работы STA/AP/STA + AP 3 типа;

• Встроенный TCP/IP протокол стека; Поддержка многоканального TCP клиентского подключения (5 макс.);

• D0-D8, SD1-SD3: используется как GPIO, PWM, IIC и т. Д., Порт-управляемая способность 15mA;

• AD0: 1-канальный ADC;

• Входная мощность: 4,5-9 В (10 В макс.); Поддержка питания-USB; обеспечивает интерфейс USB-отладки;

• Рабочий ток: Непрерывная Отправка: & asymp; 70mA (200mA MAX) Режим ожидания: <200uA;

• Передача данных: 110-460800bps;

• Поддержка интерфейса передачи данных UART/GPIO;

• Поддержка прошивки с помощью удаленного обновления;

• Поддержка Smart Link;

• Рабочая температура:-40-125deg;

• Управляемый режим: двухсторонний большой-Мощный h-мост;

• Вес: около 310 г (не включая аккумулятор)

Введение:

• ESPduino разработан компанией Doit на основе ESP-13 ESP8266, которая может быть совместима с Arduino UNO R3 developmen board. С помощью ESP8266 WiFi и MCU,

• ESPduino поддерживает WiFi. По сравнению с традиционным Arduino UNO development baord, пользователям не нужно покупать другую плату для разработки WiFi.

Установка:

1. Загрузите IDE Arduino

Http:/

Www. arduino. cc/en/main/software

2. Установите Arduino и выполните

A) Откройте «Файл»-> предпочтения

B) введите следующий веб-адрес:

Http:/

Wechat. doit. am/package_esp8266com_index.png

C) инструмент-> макетная плата и поиск ESP8266

3) Нажмите «установить»

Если установить полную версию с ESP8266, то можно игнорировать вышеуказанные шаги.

Скачать сайт:

Https:/

Github.com/esp8266/Arduino

# Включая

Const char * ssid = "Doit";

Const char * password = "doit3305";

Int timezone = 3;

Int dst = 0;

Настройка пустоты () {

Серийный. Старт (115200);

Serial. setDebugOutput (true);

WiFi.mo de (WIFI_STA);

WiFi. Старт (ssid, пароль);

Serial. println ("подключение к WiFi");

В то время как (WiFi. Статус ()! = WL_CONNECTED) {

Серия. Печать (".");

Задержка (1000);

  }

ConfigTime (3*3600, 0, "pool.ntp.org", "time.nist.gov");

Серия. println ("ожидание времени");

В то время как (! time (nullptr) {

Серия. Печать (".");

Задержка (1000);

  }

Серия. println ("");

}

Пустая петля () {

Time_t now = time (nullptr);

Serial. println (ctime (& now);

Задержка (1000);

}

Более подробную информацию, пожалуйста, посетите

Http:/

Bbs. doit. am/forum. php? mod = forumdisplay & Yota = 69

Параметры:

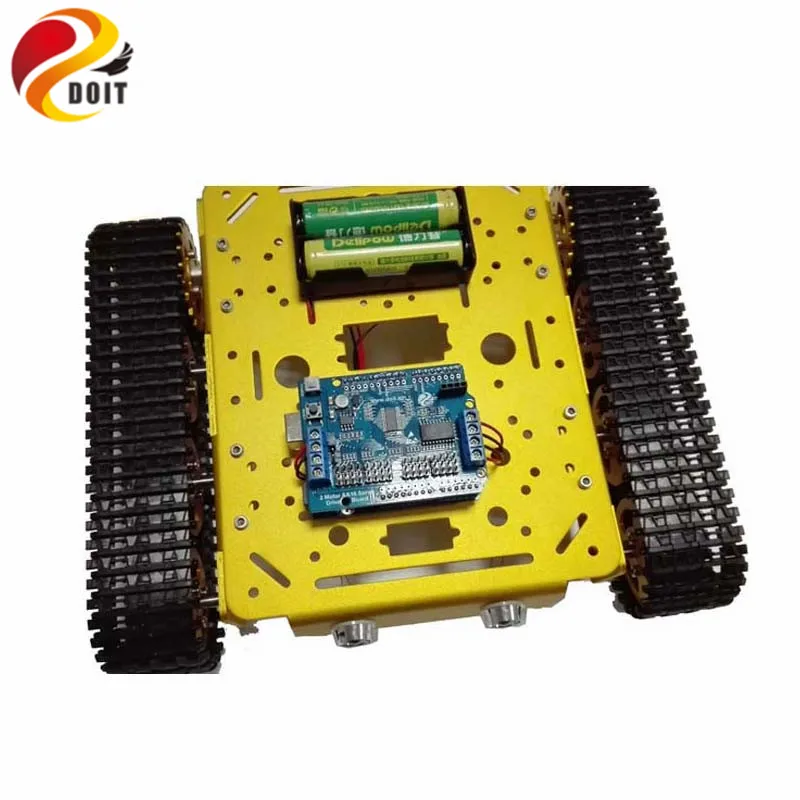

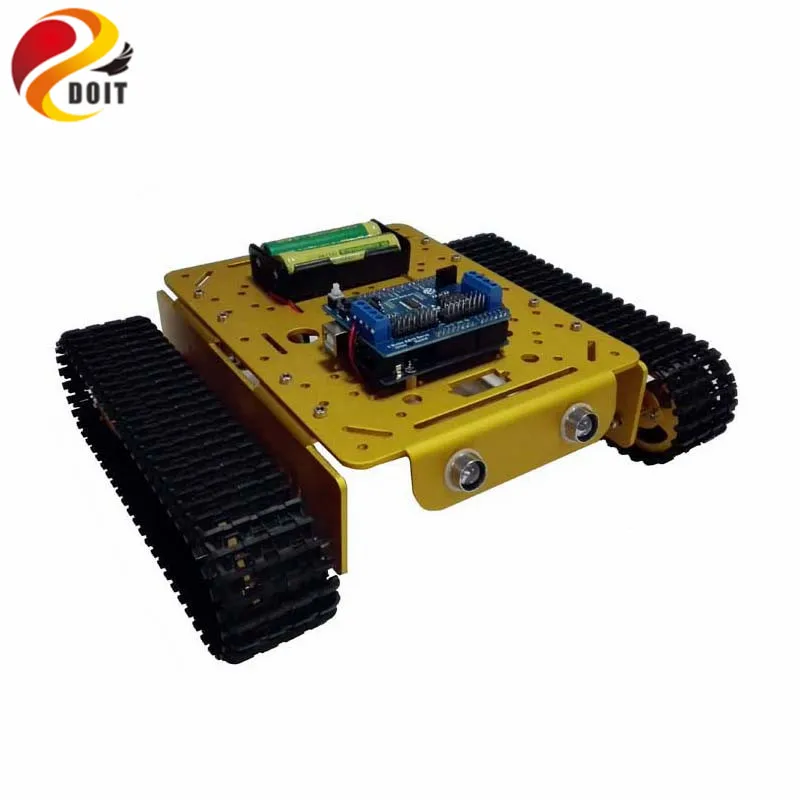

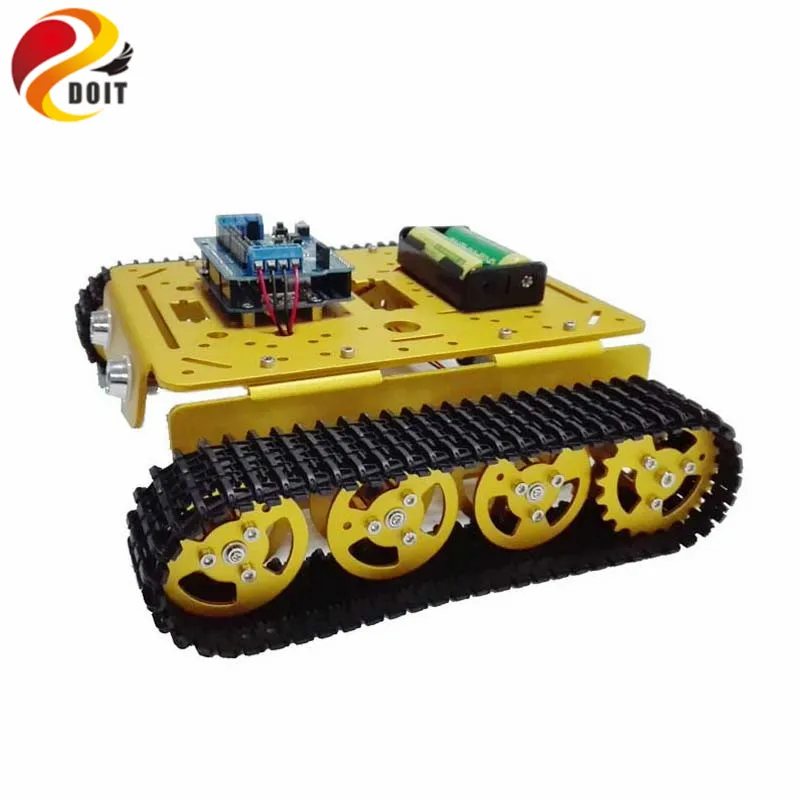

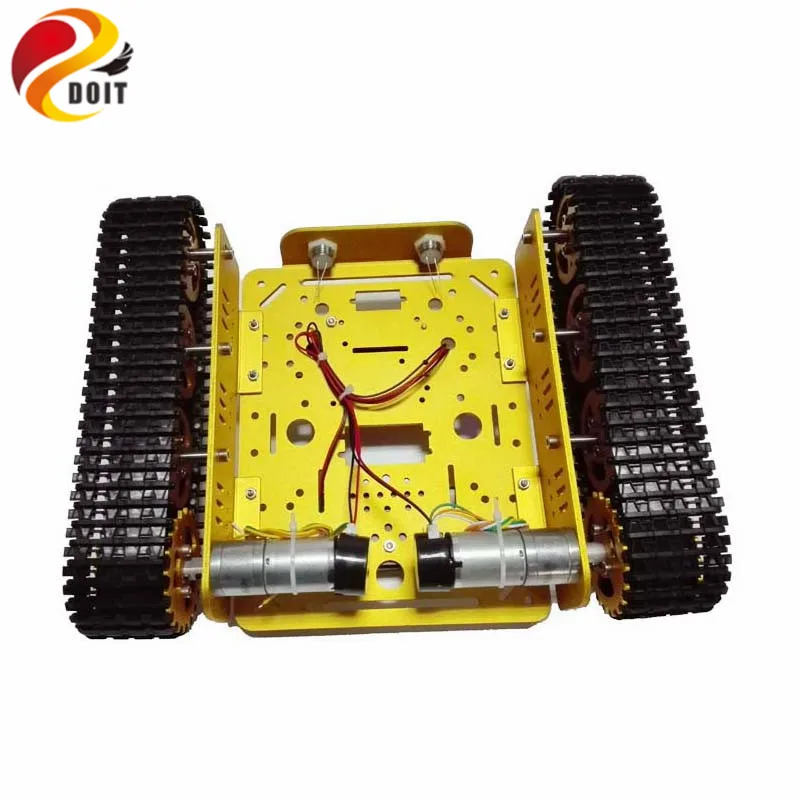

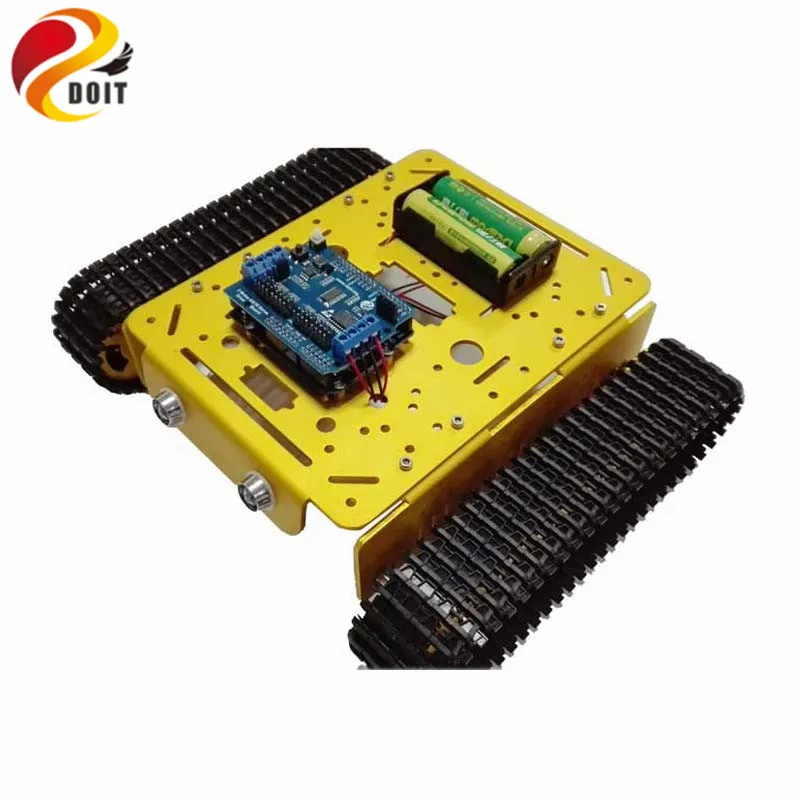

• Название: T200 интеллектуальная гусеничная машина/Шасси танка

• Материал: алюминиевый сплав

• Колесо: металл

• Трек: инженерный пластик

• Размер изделия: около 300*220*55 мм (длина * ширина * высота)

• Вес: 1200 г

• Цвет: золотистый, желтый/серебристый.

В комплект входит:

• Шасси: 1 шт.

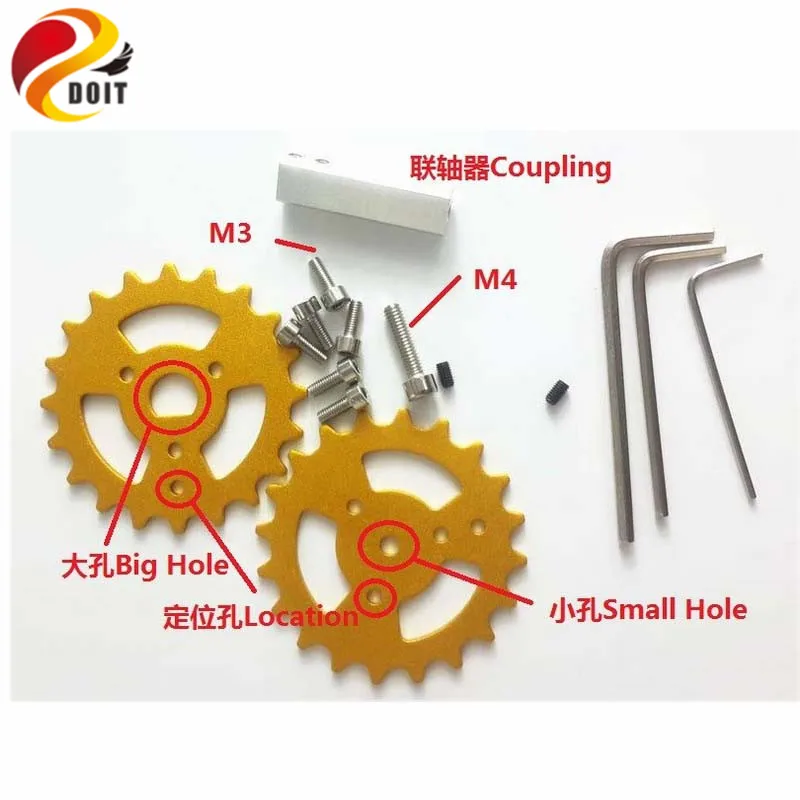

• Приводные колеса: 2 шт.

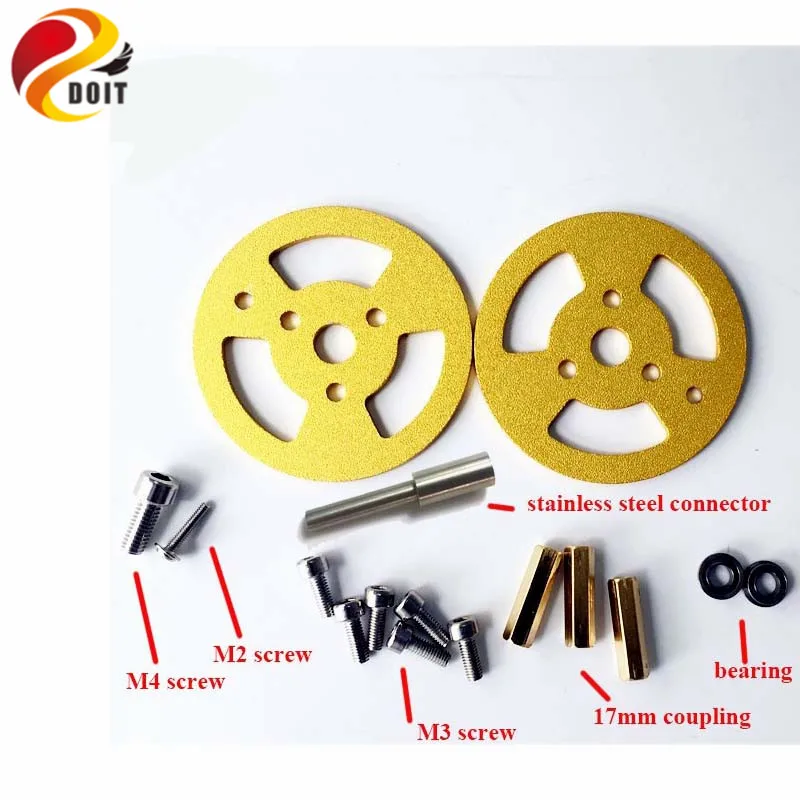

• Колеса подшипника: 6 шт.

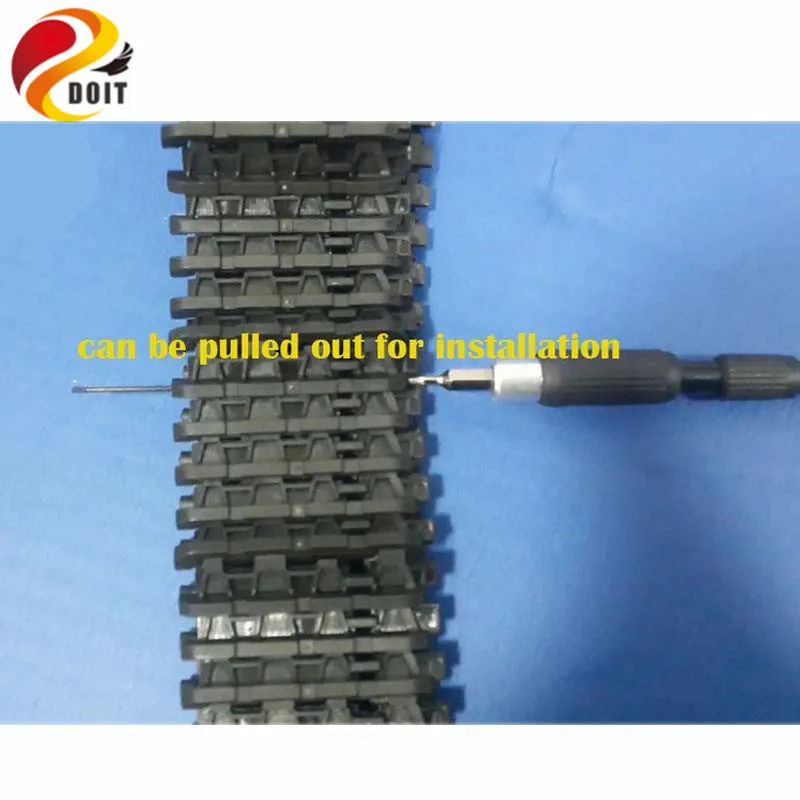

• Трек: 2 шт. (можно изменить длину)

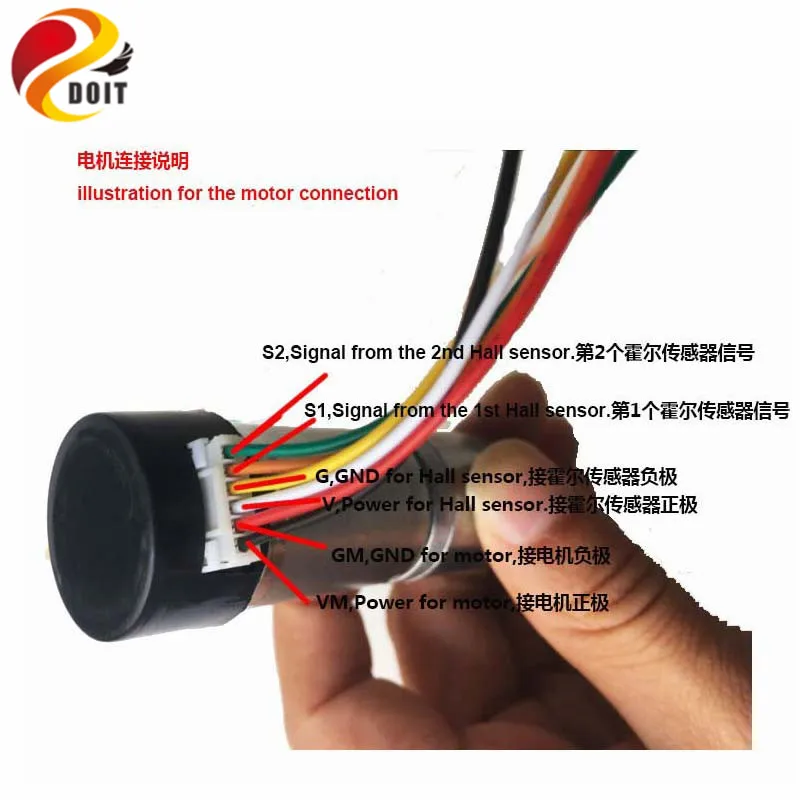

• Двигатель постоянного тока: 2 шт.

• Светодиодная лампа: 2 шт.

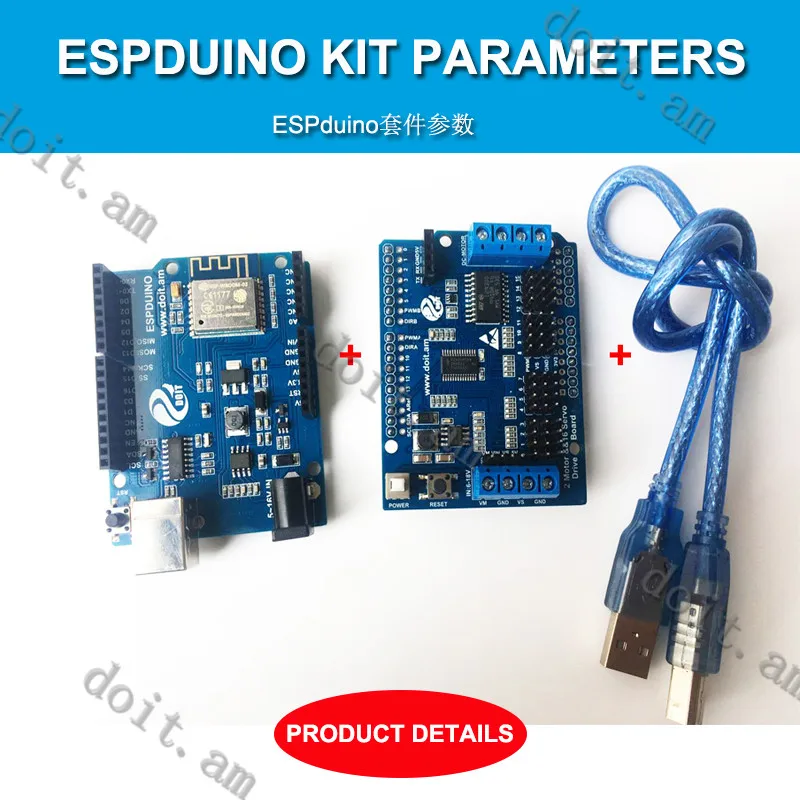

• ESPDUINO комплект разработки: 1 комплект

• 18650 Батарейный блок: 1 шт.

• Винты: несколько

• Винтовые инструменты: 3 шт.

Фотографии:
