Описание товара

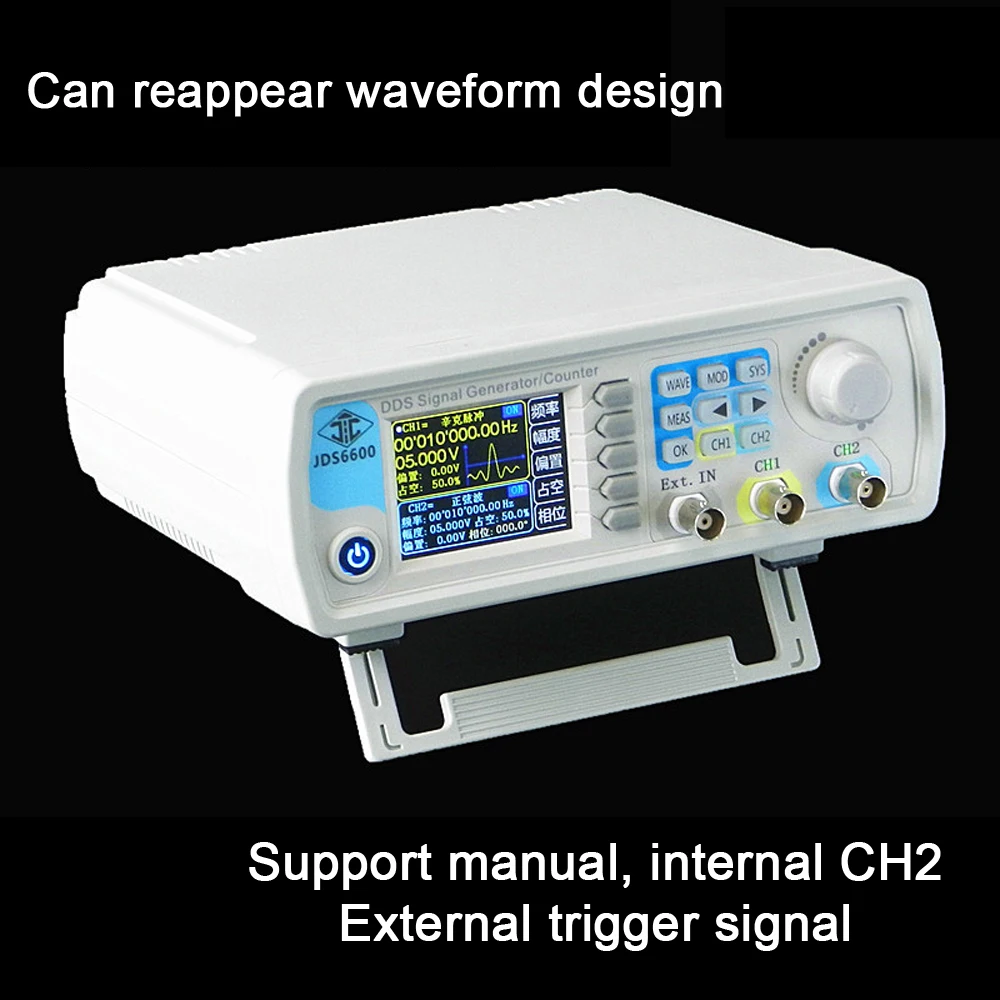

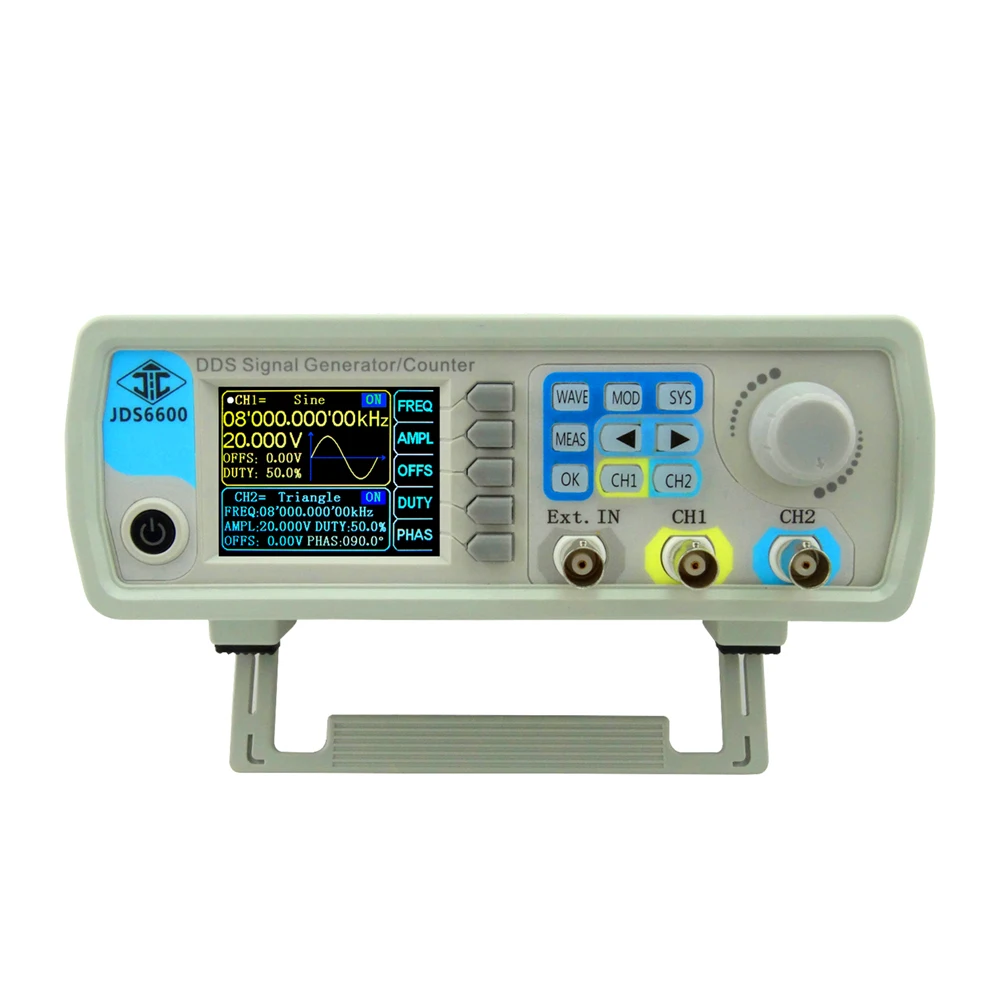

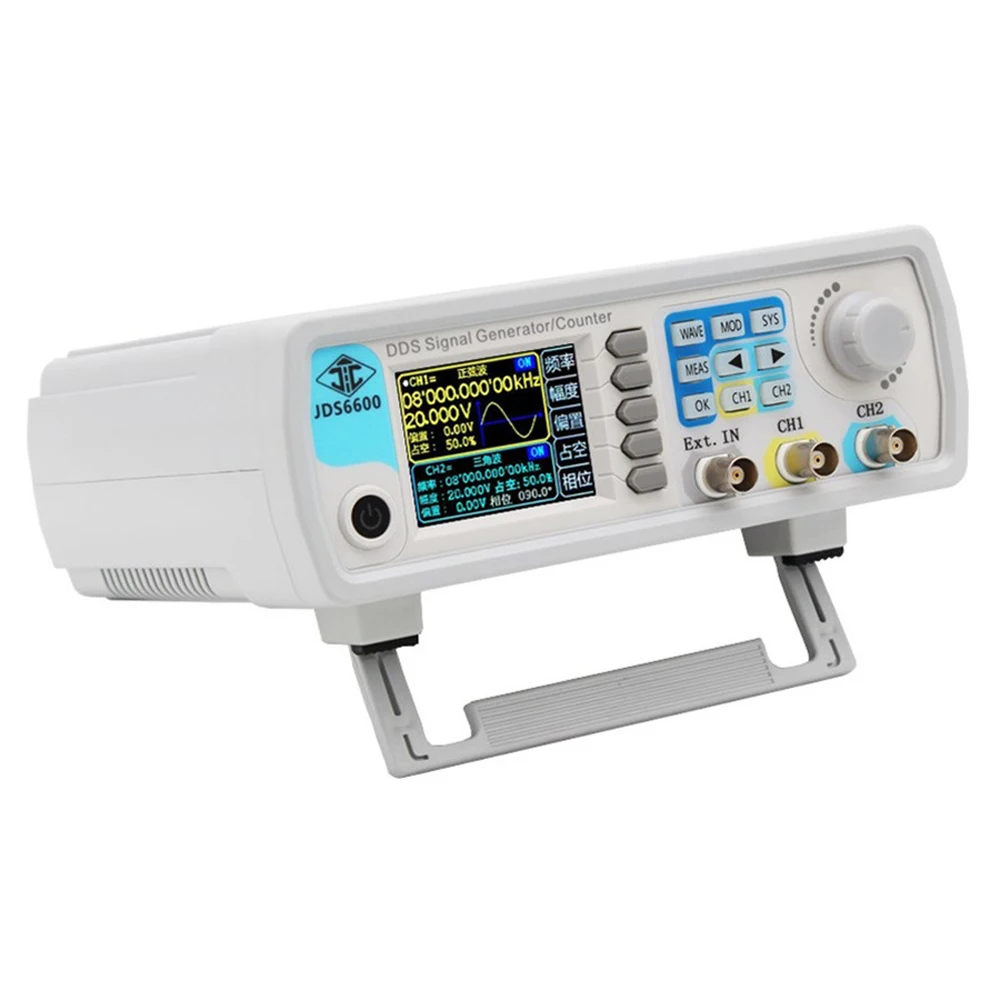

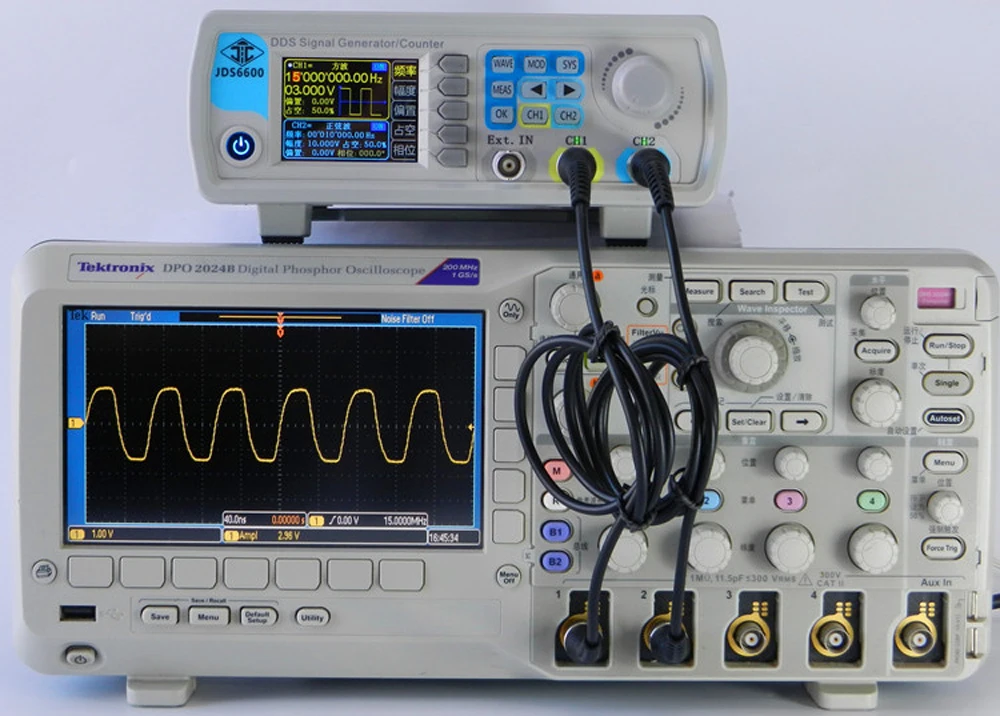

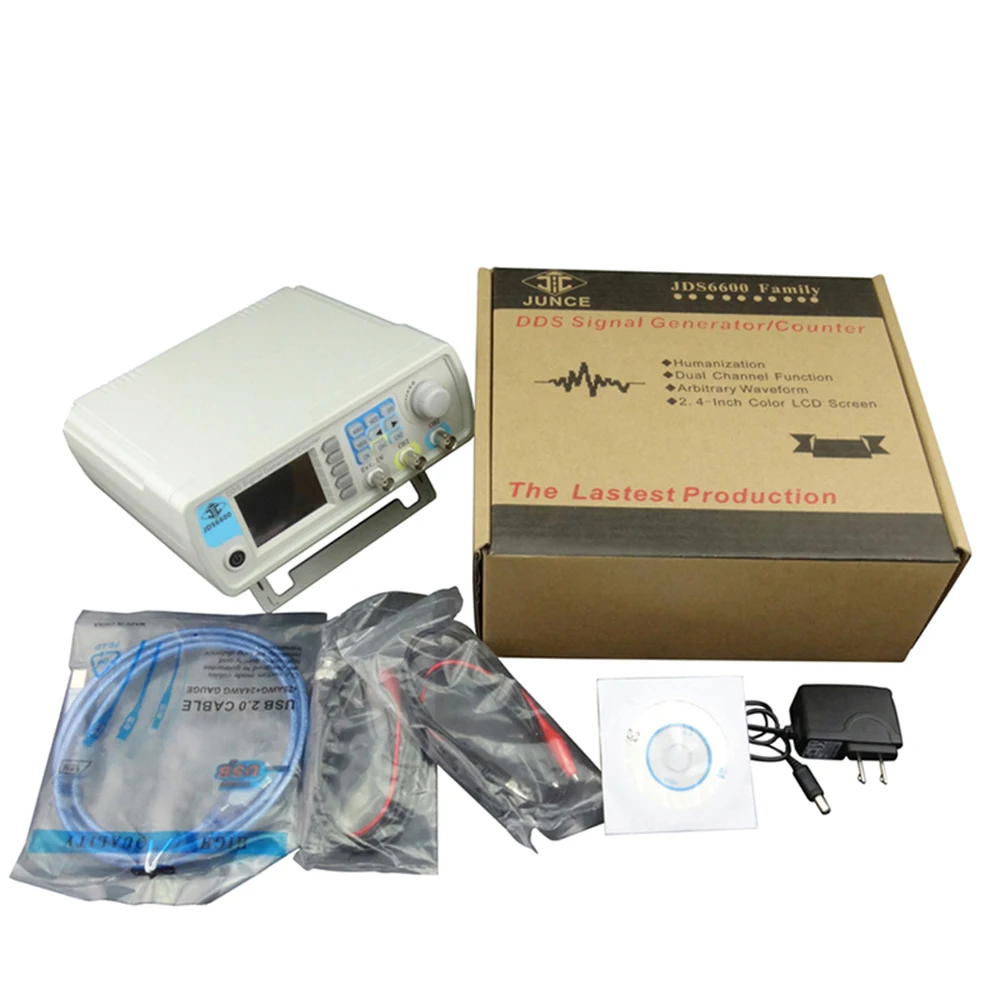

Генератор сигналов JUNTEK JDS6600 серии DDS, 100% оригинал, двухканальный генератор, цифровой импульсный источник сигнала, измеритель частоты
1. Краткая информация

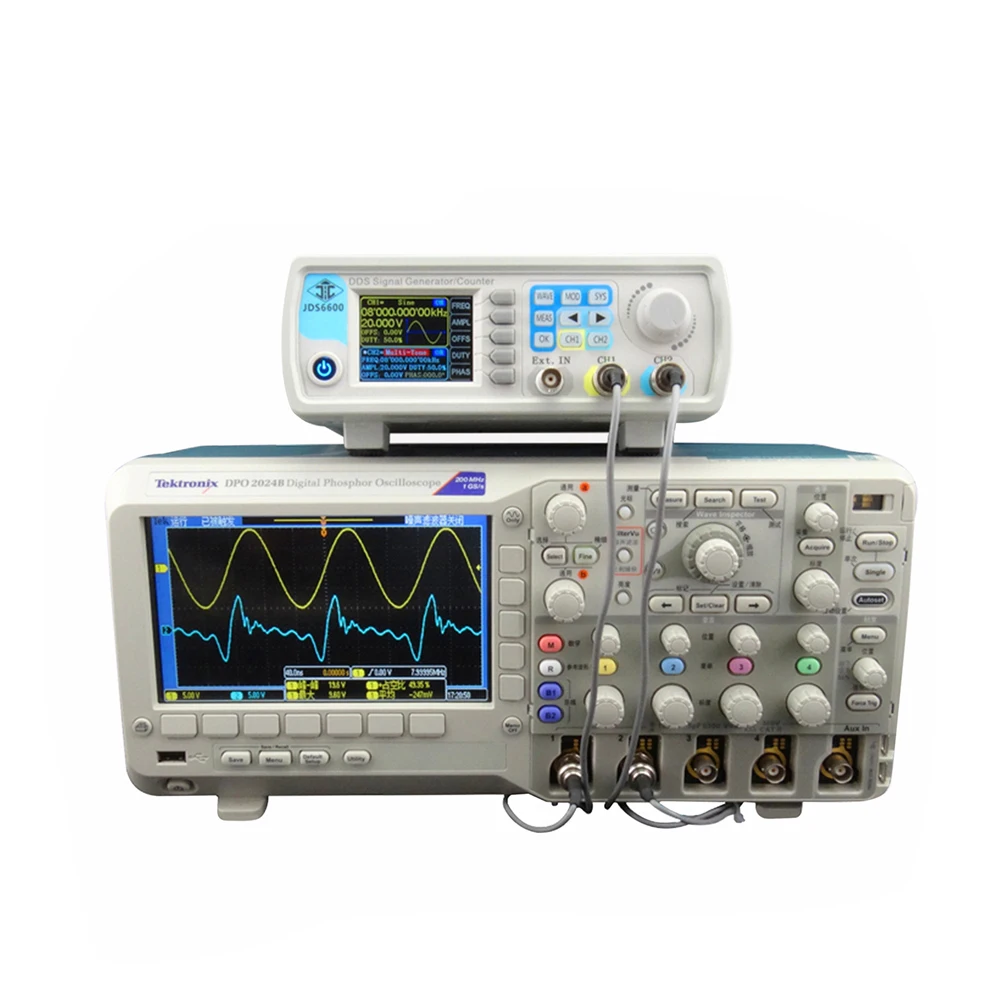

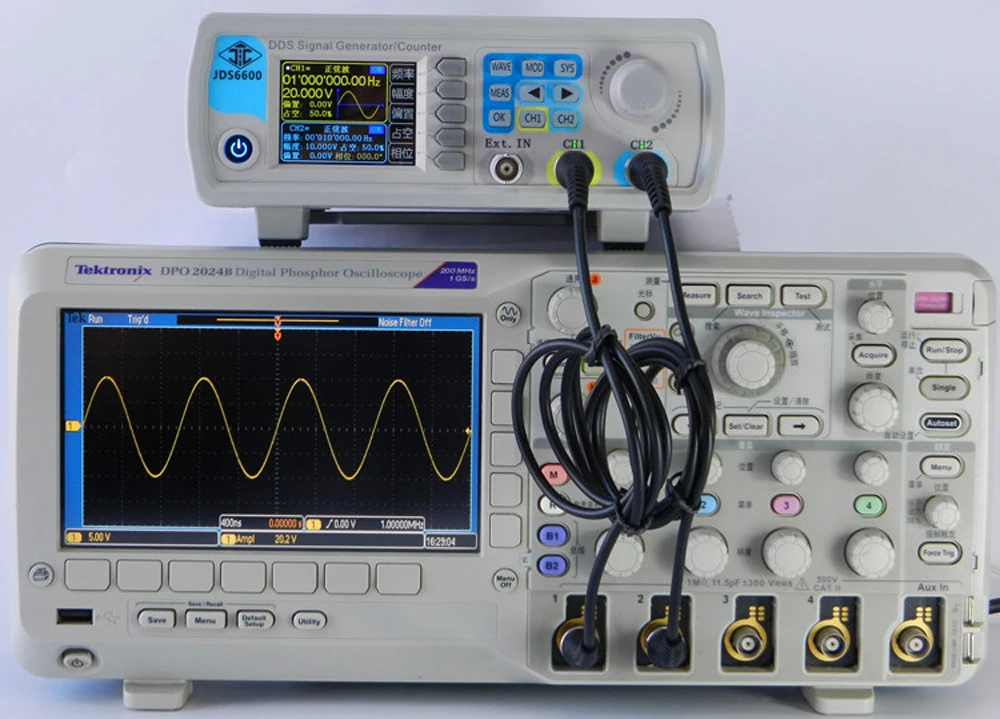

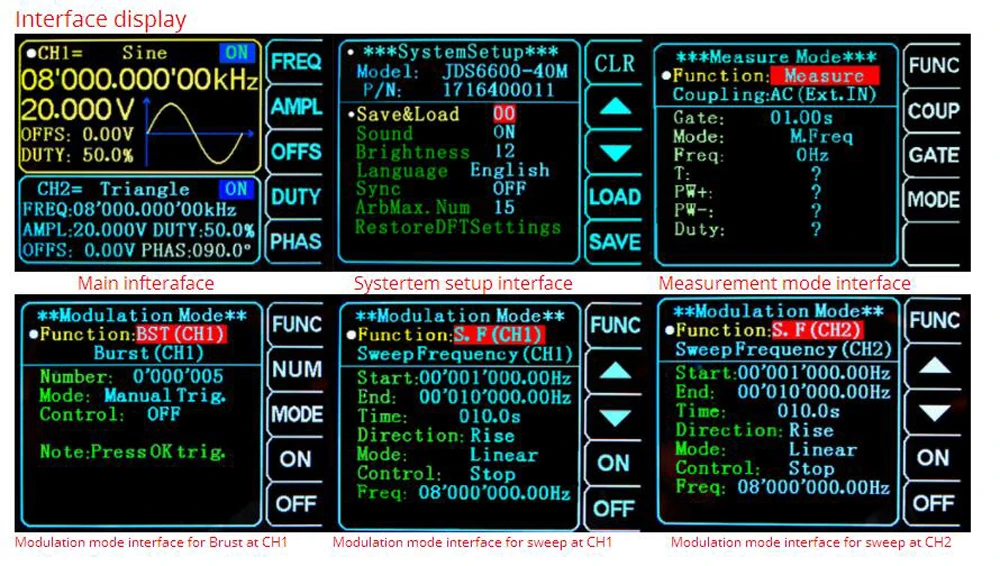

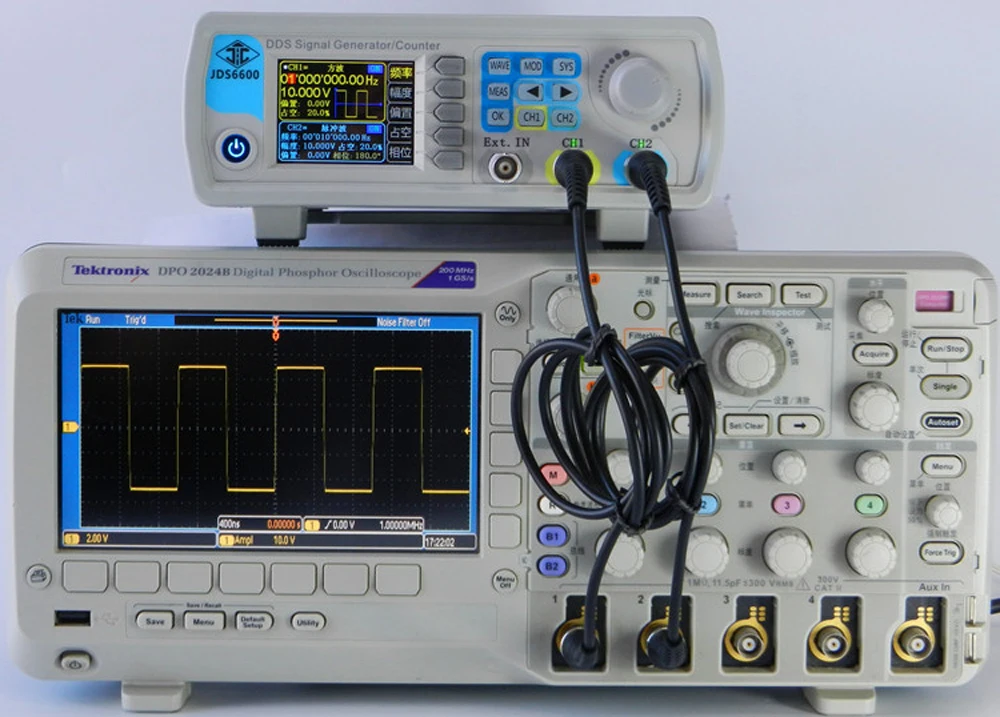

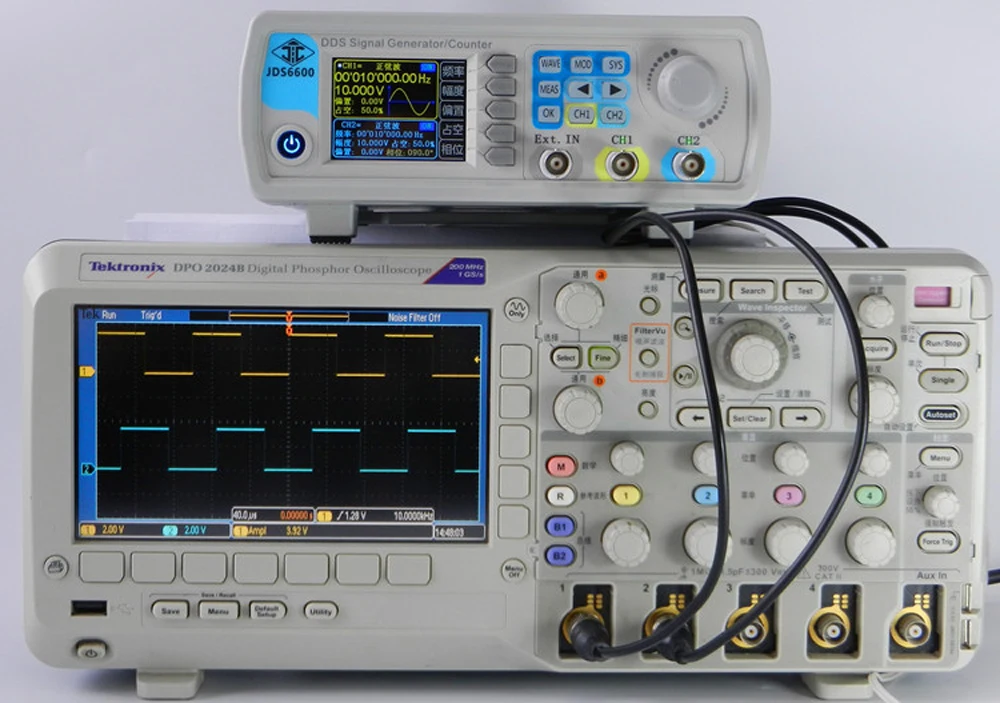

Генератор сигналов DDS серии JDS6600 может генерировать синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольные волны и т. д. частота вращения будет до 40 МГц. И имеет функцию коррекции рабочего цикла, амплитудную модуляцию, функцию подметания частоты и т. д. он может отображать выходной сигнал, амплитуду и частоту одновременно. Эта серия имеет Амплитудные частотные характеристики, внешний вид очень тонкий и красивый. Он может применяться на заводах, в школе, научно-исследовательских кругах и лабораториях.

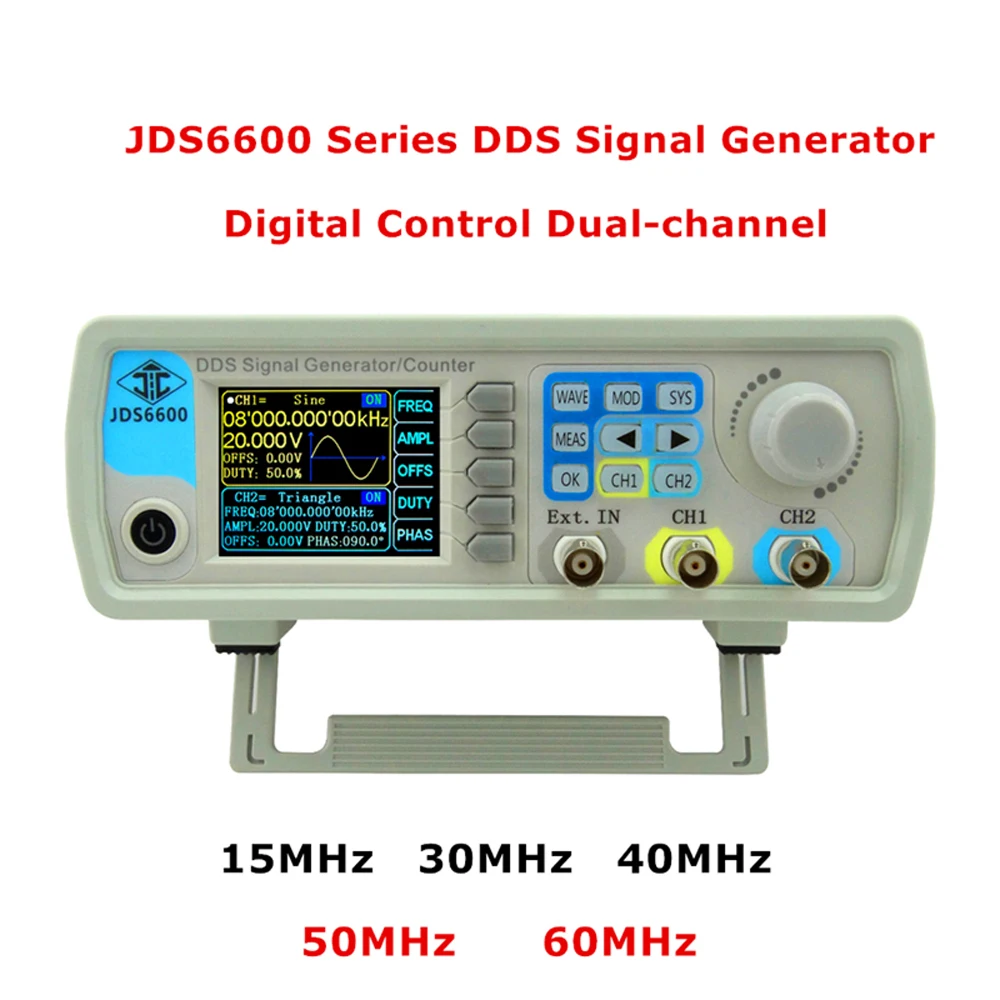

2. Краткая информация о модели Есть 5 моделей, JDS6600-60M, JDS6600-50M, JDS6600-40M, JDS6600-30M и JDS6600-15M. Основным отличием является Максимальная выходная частота sin wave, следующим образом:|
Модель |
Максимальная выходная частота волны sin |
|
JDS6600-60M |
60 МГц |
|
JDS6600-50M |
50 МГц |
|
JDS6600-40M |
40 МГц |
|
JDS6600-30M |
30 МГц |
|
JDS6600-15M |
15 МГц |

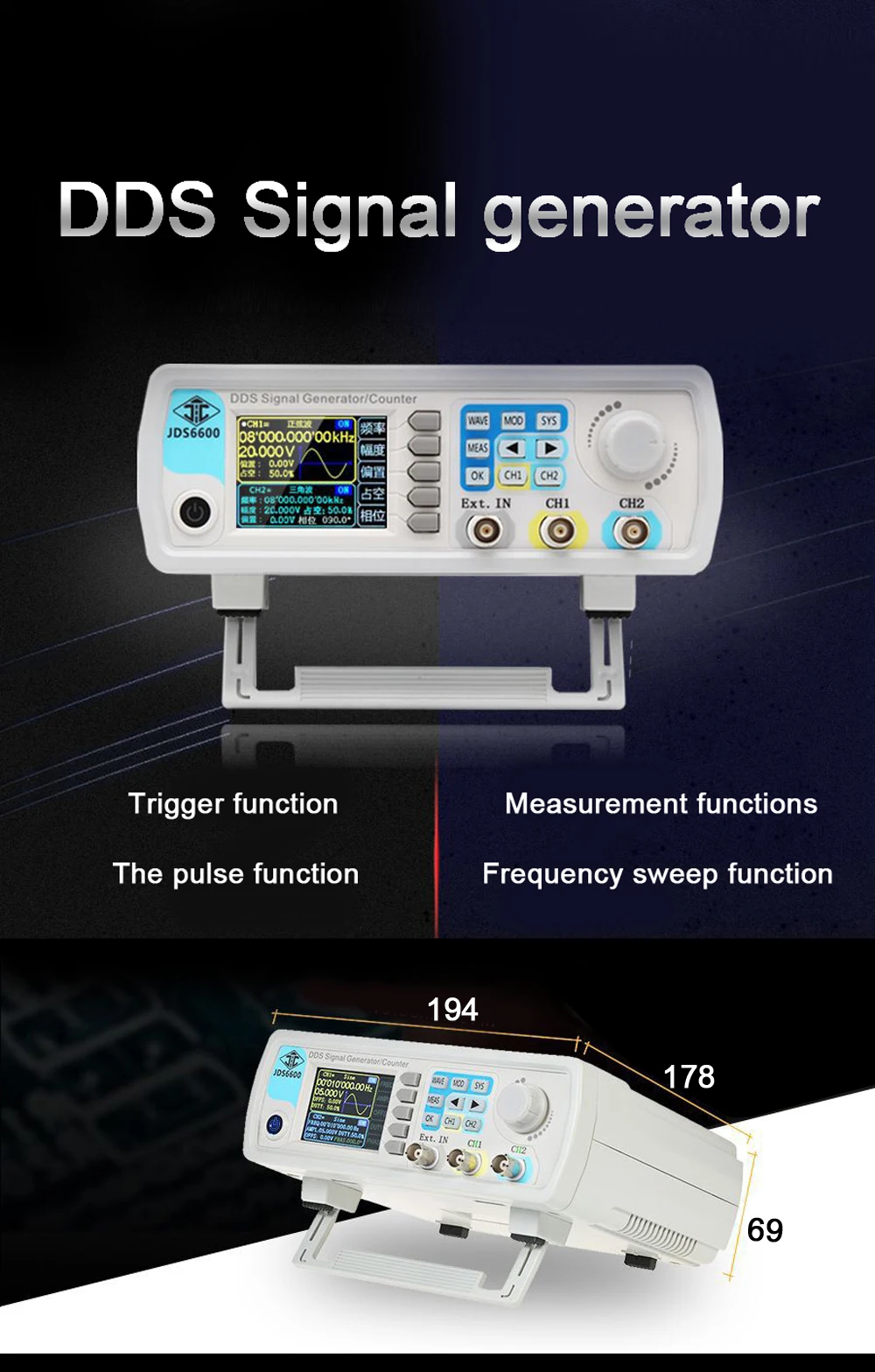

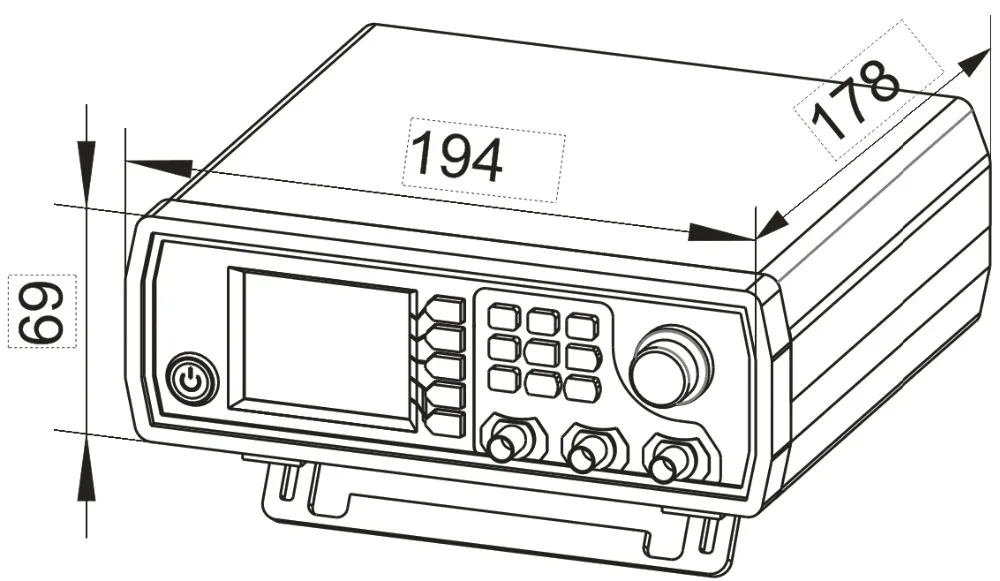

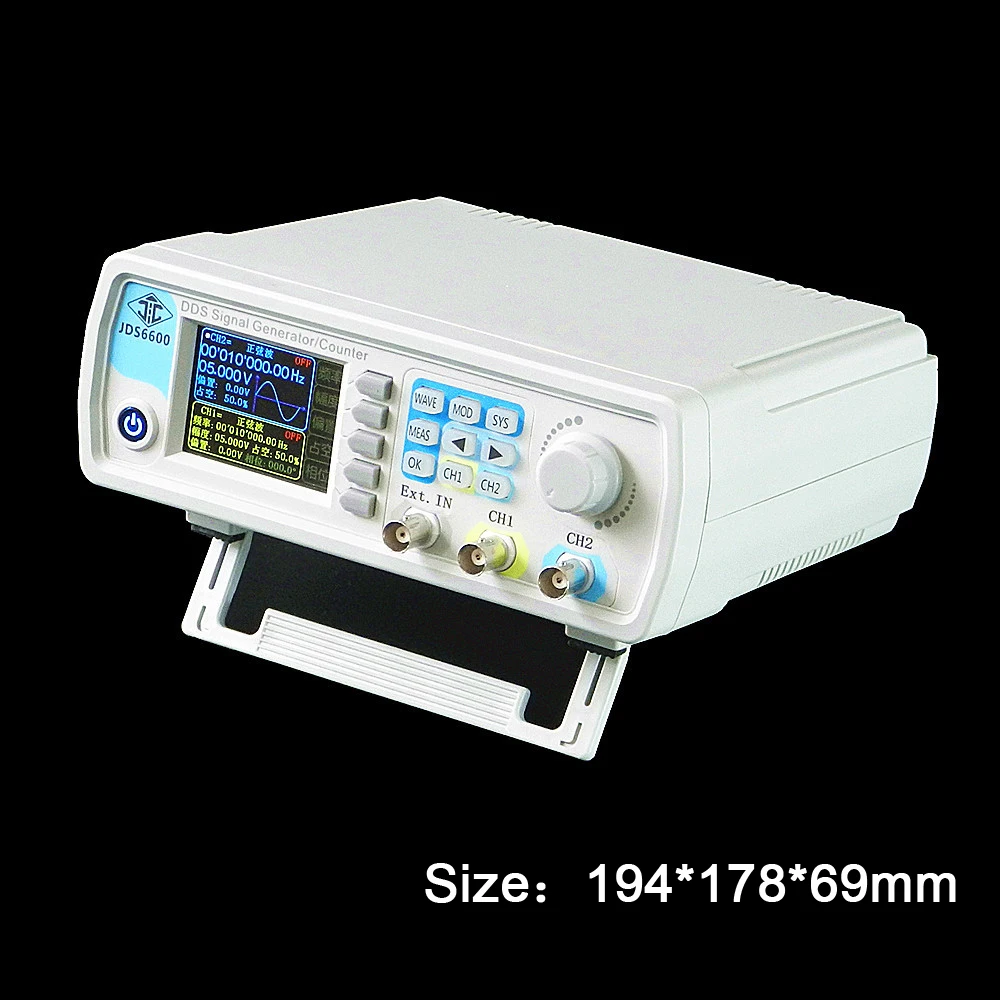

3. Размеры
4. Технические параметры
|
Частотные характеристики |
||||||||||
|
|
JDS6600-15M |
JDS6600-30M |
JDS6600-40M |
JDS6600-50M |
JDS6600-60M |
|||||
|
Синус Частотный диапазон |
0 ~ 15 МГц |
0 ~ 30 МГц |
0 ~ 40 МГц |
0 ~ 50 МГц |
0 ~ 60 МГц |
|||||
|
Квадратный Частотный диапазон |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
0 ~ 15 МГц |
|||||
|
Треугольники Частотный диапазон |
||||||||||
|
Импульсный Частотный диапазон |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
0 ~ 6 MГц |
|||||
|
Цифровой частотный диапазон CMOS/TTL |
||||||||||
|
Частотный диапазон произвольных волн |
||||||||||
|
Квадратный времени нарастания импульсов |
≤ 30nS |
≤ 25nS |
≤ 20nS |
≤ 20nS |
≤ 20nS |
|||||
|
Мининум разрешением частоты |
0,01 & micro; Гц (0,00000001 Гц) |
|||||||||
|
Точность частоты |
± 20ppm |
|||||||||
|
Стабильность частоты |
± 1 ч./3 ч |
|||||||||
|
Характеристик формы волны |
||||||||||
|
Сигналов |
Синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла),Partia Sine, CMOS, постоянный ток, полуволна, полная волна, Pos-лестница, Neg-лестница, шумоподавление, экстенентный рост, экстенентное падение, тонус, пульс Sinc, пульс Lorentz и 60 видов пользовательских форм волны. |
|||||||||
|
Сигналов длина |
2048 точек |
|||||||||
|
Сигналов частота дискретизации |
JDS6600-15M |
JDS6600-30M |
JDS6600-40M |
JDS6600-50M |
JDS6600-60M |
|||||
|
200MSa/s |
266MSa/s |
|||||||||
|
Сигналов в вертикальном направлении |
12 бит |
|||||||||
|
Синуса |
Гармоническое подавление |
③ 45 дбк (<1 МГц); ③ 40 дбк (1 МГц ~ 20 МГц) |
||||||||
|
Суммарный коэффициент гармонических искажений |
<0.8%(20 Гц ~ 20 кГц, 0 дБм) |
|||||||||
|
Квадратная и импульсная |
Overshoot (квадрат) |
≤ 5% |
||||||||
|
Диапазон рабочего цикла (импульсный) |
0.1% ~ 99.9% |
|||||||||
|
Пандус волна |
Линейность |
≥ 98% (0,01 Гц ~ 10 кГц) |
||||||||
|
Выход характеристики |
||||||||||
|
Диапазон амплитуды |
JDS6600-15M |
JDS6600-30M |
JDS6600-40M |
JDS6600-50M |
JDS6600-60M |
|||||
|
≤ 10 МГц: 2mVpp ~ 20Vpp ≤ 15 МГц: 2mVpp ~ 10Vpp |
≤ 10 МГц: 2mVpp ~ 20Vpp ≤ 30 МГц: 2mVpp ~ 10Vpp |
≤ 10 МГц: 2mVpp ~ 20Vpp ≤ 30 МГц: 2mVpp ~ 10Vpp ≤ 60 МГц: 2mVpp ~ 5Vpp |
||||||||
|
Разрешение амплитуды |
1mV |
|||||||||
|
Амплитуда стабильности |
± 0.5%/5 ч |
|||||||||
|
Амплитудно-это действительно плоский экран |
± 5%(<10 МГц); ± 10%(>10 МГц) |
|||||||||
|
Сигналов Выход |
||||||||||
|
Выход сопротивление |
50Ω ± 10% (обычная) |
|||||||||
|
Защита |
Выход сигнала termianl может быть ограничен в течение 60 секунд |
|||||||||
|
DC офсетная печать |
||||||||||
|
Офсетная печать диапазон регулировки |
Выходная амплитуда> 2 в |
0,2 V <Выход amplitude≤ 2В |
0 <Выход amplitude≤ 0,2 V |
|||||||
|
-9,99 V ~ 9,99 V |
-2,5 V ~ 2,5 V |
-0,25 V ~ 0,25 V |
||||||||
|
Офсетная печать Разрешение |
0,01 V |
|||||||||
|
Фазы характеристики |
||||||||||
|
Фазы диапазон регулировки |
0 ~ 359,9 ° |
|||||||||
|
Фазы разрешение |
0,1 ° |
|||||||||
|
TTL/COMS выход |
||||||||||
|
Низкий уровень |
<0,3 V |
|||||||||
|
Высокий уровень |
1 В ~ 10 в |
|||||||||
|
Уровень поднимается/осеннее время |
≤ 20ns |
|||||||||
|
Измерение наружных размеров Функция |
||||||||||
|
Частотомер функция |
Диапазон измерения частоты |
1 Гц ~ 100 МГц |
||||||||
|
Точность измерения |
Время ворот постоянно регулируется between0,01s ~ 10s |
|||||||||
|
Функции счетчика |
Подсчет область |
0-4294967295 |
||||||||
|
В сочетании режим |
2 режима соединения, постоянный и переменный ток |
|||||||||
|
Управление режим |
Руководство по эксплуатации |
|||||||||
|
Диапазон входного сигнала напряжения |
2Vpp ~ 20Vpp |
|||||||||
|
Длительность импульса: измерение |
0,01 США (разрешение), 20 сек (максимальное время измерения) |
|||||||||
|
Период измерения |
0,01 США (разрешение), 20 сек (максимальное время измерения) |
|||||||||
|
Развертки Функция |
||||||||||
|
Развертки канала |
CH1 или CH2 |
|||||||||
|
Тип развертки |
Линейная подметка, бревен |
|||||||||
|
Время развертки |
0,1 s ~ 999,9 s |
|||||||||
|
Диапазон настройки |
Пользовательскими настройками |
|||||||||
|
Развертки направление |
Вперед, назад и круглый ход |
|||||||||
|
Burst-функция |
||||||||||
|
Количество импульсов |
1-1048575 |
|||||||||
|
Серийную съемку |
Ручная Trig, CH2 Trig, Ext.Tring(AC), Ext.Tring(DC) |
|||||||||
|
Общие технические параметры |
||||||||||
|
Дисплей |
Дисплей типа |
2,4 дюймов TFT цветной ЖК-дисплей |
||||||||
|
Хранение и загрузка |
Количество |
100 групп |
||||||||
|
Расположение |
От 00 до 99 (включение будет заряжать положение 00) |
|||||||||
|
Произвольная волна |
Кол-во |
От 1 до 60, всего 60 групп (набор по умолчанию 15 групп) |
||||||||
|

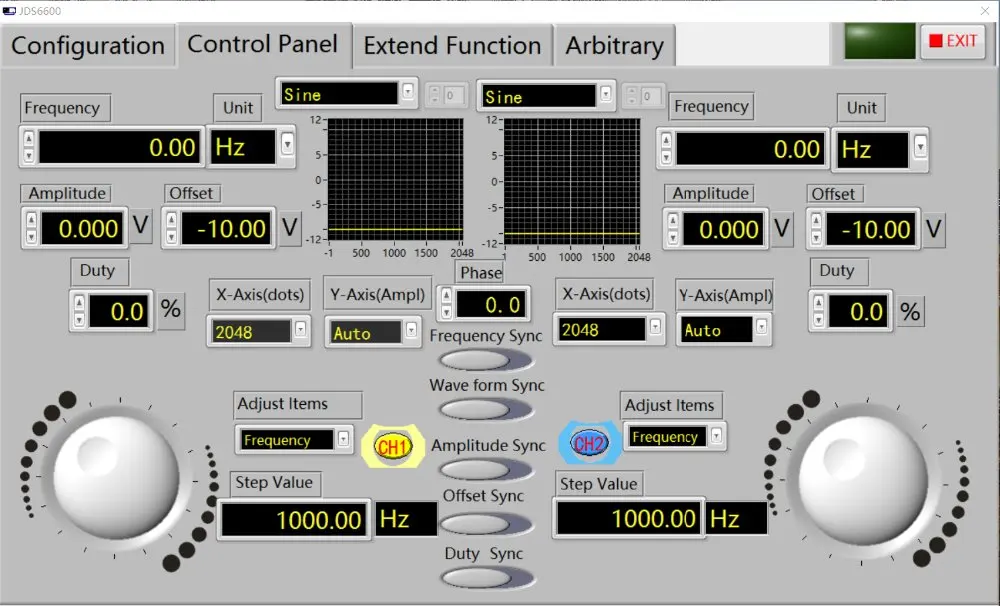

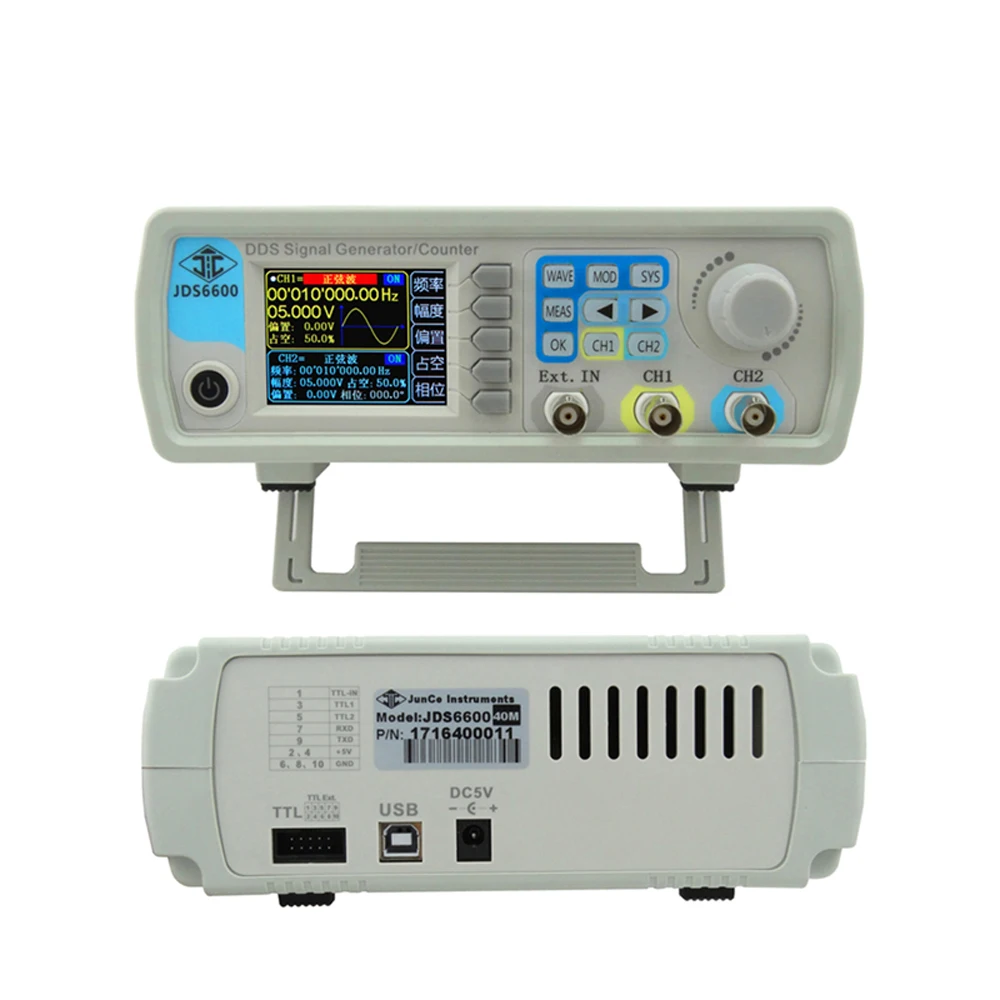

Интерфейс |
Интерфейс режим |
USB к последовательному интерфейсу |
||||||||
|
Расширения интерфейса- |
Есть последовательный интерфейс режима уровня TTL, который должен быть Удобно для развития пользователя. |
|||||||||
|
Связь скорости |
115200bps |
|||||||||
|
Протокол передачи данных |
Режим Command-line, открытый протокол |
|||||||||
|
Мощность питания |
Напряжение диапазон |
DC5V ± 0,5 V |
||||||||
|
Производственный процесс |
Технология поверхностного монтажа, конструкция FPGA, высокая надежность, длительный срок службы |
|||||||||
|
Зуммер |
Пользователь может установить ВКЛ или ВЫКЛ в процессе |
|||||||||
|
Эксплуатационных характеристик |
Полная кнопка работы, ручка непрерывной регулировки |
|||||||||
|
Условия окружающей среды |
Температура: 0 ~ 40 охумность:<80% |
|||||||||
