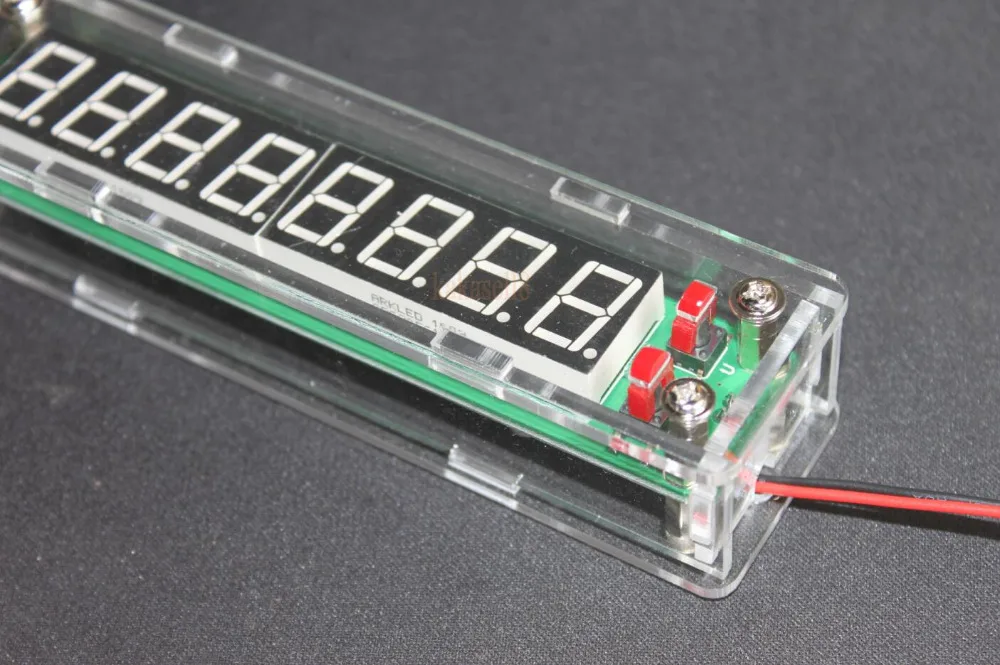

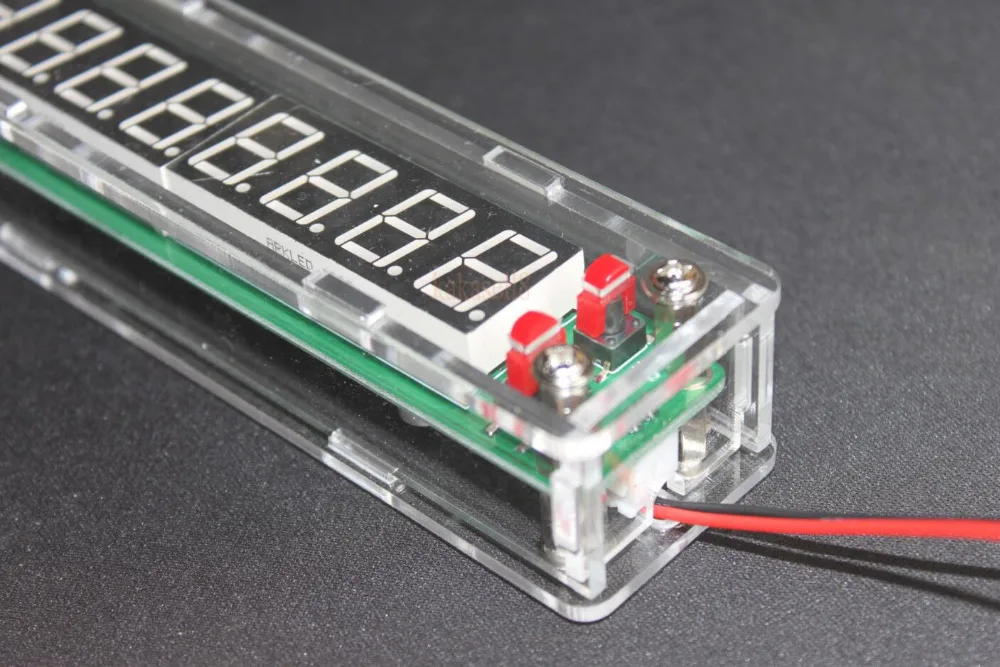

Цифровой измеритель частоты DC 9 15 в синего цвета 8 знаков светодиодный дюйма 0 56 60

---

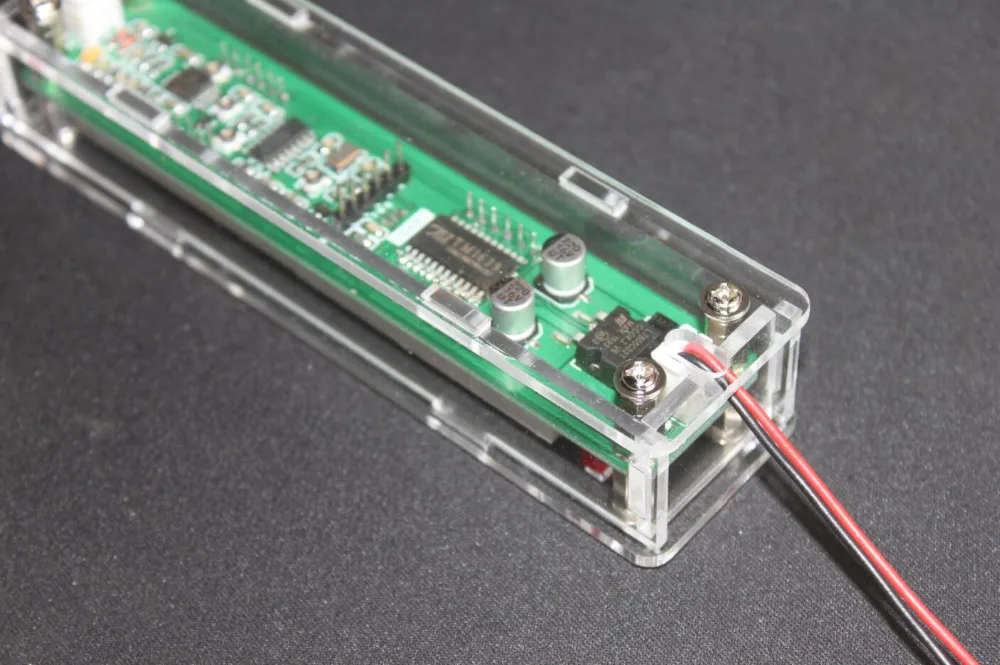

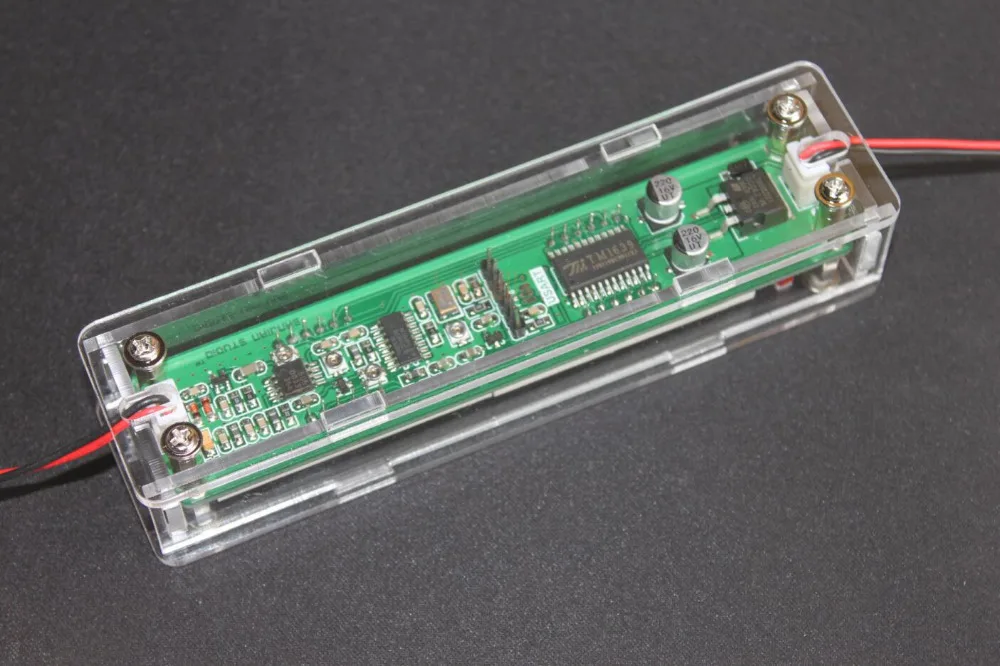

Описание: С микрочип для PIC16F648A, 2,4 ГГц Частотный прибор для измерения. С использованием температурной компенсацией управляемый напряжением кварцевый генератор (2,5 ppm VC-TCXO). Уникальный контроль ворот и точный алгоритм времени (не таймированный ПРЕРЫВ). Ворота (обновления дисплея) время 0,01 секунд/0,1 секунд/1,0 секунд в режиме реального времени отображать частоту значение. Односторонняя конструкция ввода, трехканальное Измерение частоты (низкий канал/высокий канал/автоматический канал). Двухчастотный дизайн, значение и режим IF / down можно задать отдельно. С использованием восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восьми регулируемых яркости. Схема простая и разумная структура, управление двумя кнопками, простое управление. Настройки будут автоматически сохранены, загрузка напрямую вызовет. Описание: 1 время ворот 0,01 вторая 0,10 во-вторых 1,0 во-вторых 2 канала измерения (каналы с низким сопротивлением) Low channel Диапазон измерения: 0,1 МГц ~ 60 МГц Точность: ± 100 Гц (0,01 1s время ворот) ± 10 Гц (0,1 секунд ворота) ± 1 Гц (1,0 секунд в тех случаях, когда ворота) Низкая канал Чувствительность: 0,1 МГц ~ 10 МГц: лучше, чем 60mVPP 10 МГц ~ 60 МГц: лучше, чем 60mVPP 60 МГц ~ 75 МГц: не протестировано Высокий канал (делится на 64) Диапазон измерений: 20 МГц ~ 2,4 ГГц Точность: ± 6400 Гц (0,01 секунды ворота) ± 640 Гц (0,1 1s время ворот) ± 64 Гц (1,0 1s время ворот) Высокая чувствительность канала: 20 МГц ~ 30 МГц: лучше, чем 100mVPP 30 МГц ~ 60 МГц: лучше, чем 50mVPP 60 МГц ~ 2,4 ГГц: не проверено Автоматический канал Автоматически выбирается в соответствии с частотой входного сигнала с высоким или низким каналом, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц, невозможно автоматически выбрать высокий канал, канал должен вручную выбрать измерение высокой частоты. 3, Если настройки Независимый двойной дизайн, настройте Минимальный шаг частоты 100 Гц, диапазон частот 0 ~ 99,9999 МГц, можно установить для увеличения или уменьшения режима частоты IF. 4. Опорной частоты С помощью 5032 посылка 13,000 МГц потепление управляемый напряжением кварцевый генератор (VC-TCXO), частота стабильность ± 2,5 частей на миллион. 5. Рабочее напряжение Вход постоянного тока: 9 В ~ 15 В (с защитой от обратной полярности) 6 ток Максимум 160 мА (условия тестирования: ① источник питания DC12V; ② красный светодиодный; ③ восемь яркости) 7 восемь светодиодный дисплей, самый высокий дисплей восемь цифр. 8. 8. Светодиодный Регулируемый Яркость, Заводской набор для максимальной яркости. 9 физические размеры, Длина × ширина × высота: 125,5 мм × 25,5 мм × 21,5 мм 10. Качество компонентов 46 г (NW) 11. Бортовой Интерфейс Вход постоянного тока (интерфейс питания): HX2.54-2P разъем ВЧ вход (вход сигнала): HX2.54-2P разъем ICSP (программный интерфейс): 2,54-6P Pin-код Посылка включает в себя: 1x0,1-60MHz 20MHz ~ 2,4 GHz RF одночастотный Счетчик Измеритель цимометраС оболочкой 2 X провода
