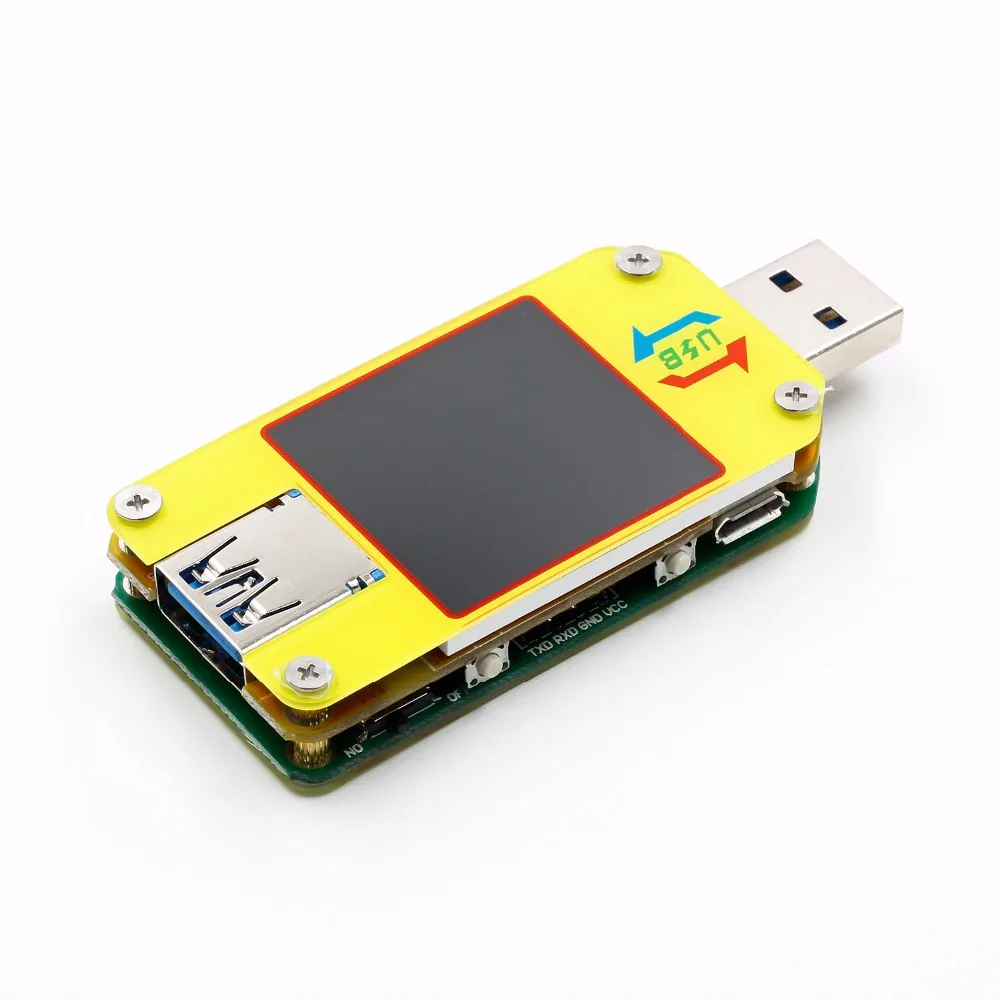

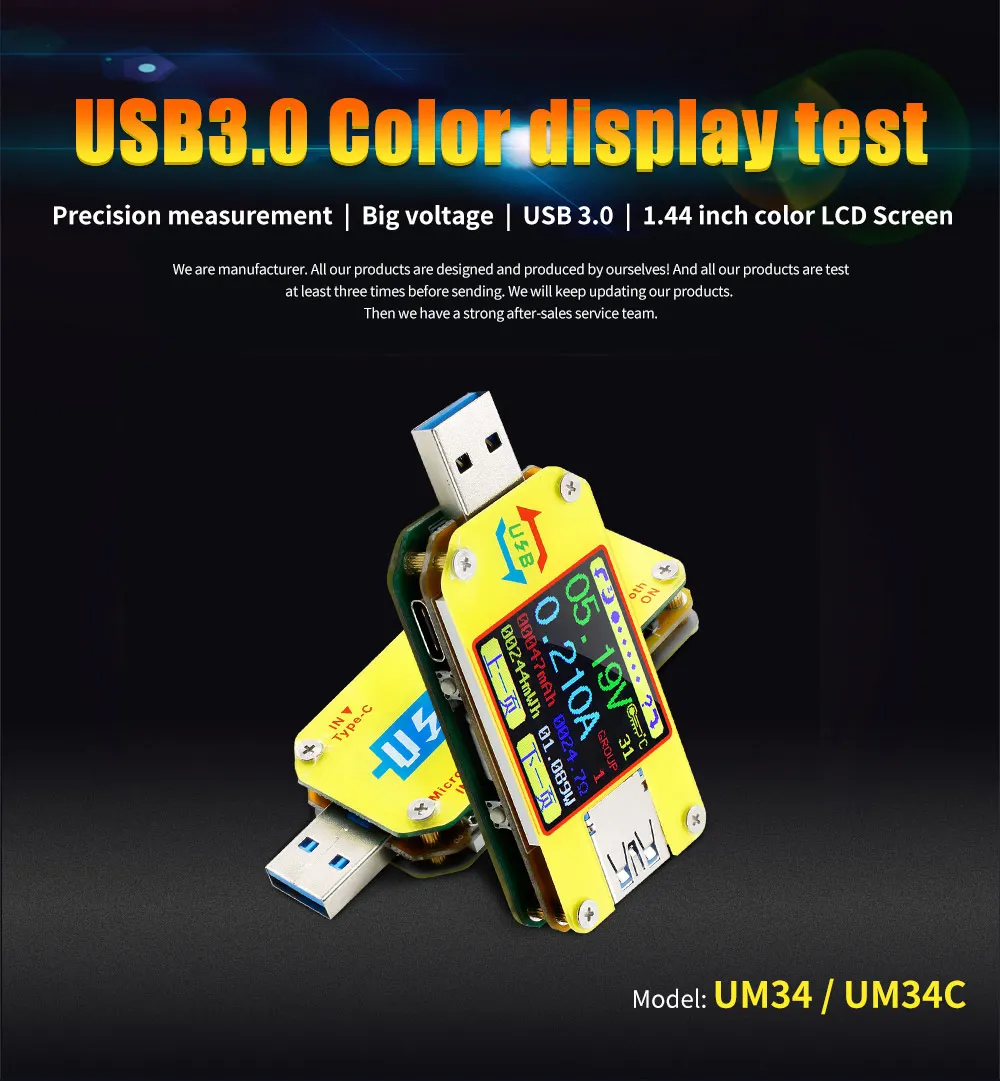

UM34 UM34C для приложения USB 3 0 Type C DC Вольтметр Амперметр измеритель тока напряжения

UM34 UM34C для приложения USB 3 0 Type C DC Вольтметр Амперметр измеритель тока напряжения

USB 2,0 полноцветный ЖК-дисплей тестер

                                                                                                                                                      -Модель:UM34/UM34C

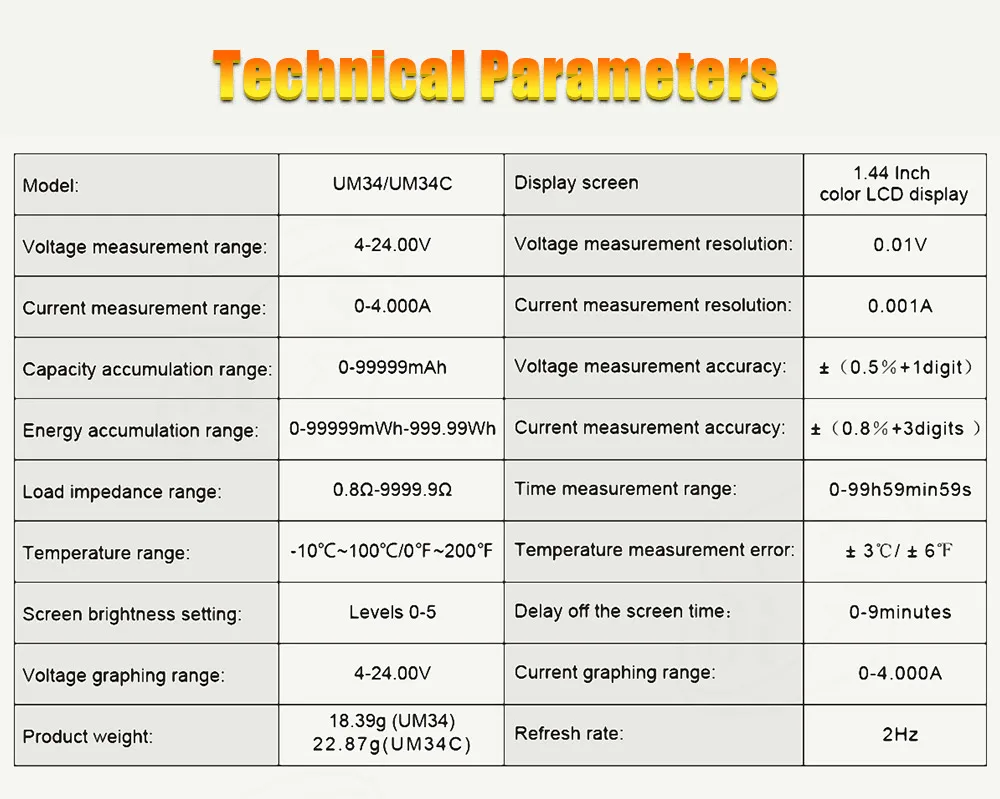

Технические параметры:

Модель продукта: UM34/UM34C Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Напряжение Диапазон измерения: от 4-24,000 V Напряжение Дискретность: 0,01 V

Диапазон измерения тока: 0-5.0000A разрешение измерения тока: 0.001A

Накопление емкости: 0-99999 мАч точность измерения напряжения: ±(0.2% + 1 цифра)

Диапазон скакумуляции энергии: 0-999,99wh точность измерения тока: ±(0.8% + 3 знака)

Диапазон сопротивления нагрузки: 0.8Ω-9999.9Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ℃ ~ 100 ℃/0 ℉ ~ 200 error погрешность измерения температуры: ± 3 ℃/± 6 ℉

Настройка яркости экрана: 0-5 уровней автоматическое выключение экрана: 0-9 минут

Диапазон отображения напряжения: 0-24,00 в Диапазон отображения тока:-4.000A

Частота обновления: 2 Гц режим быстрой зарядки: QC2.0,QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A,Android DCP,SAMSUNG

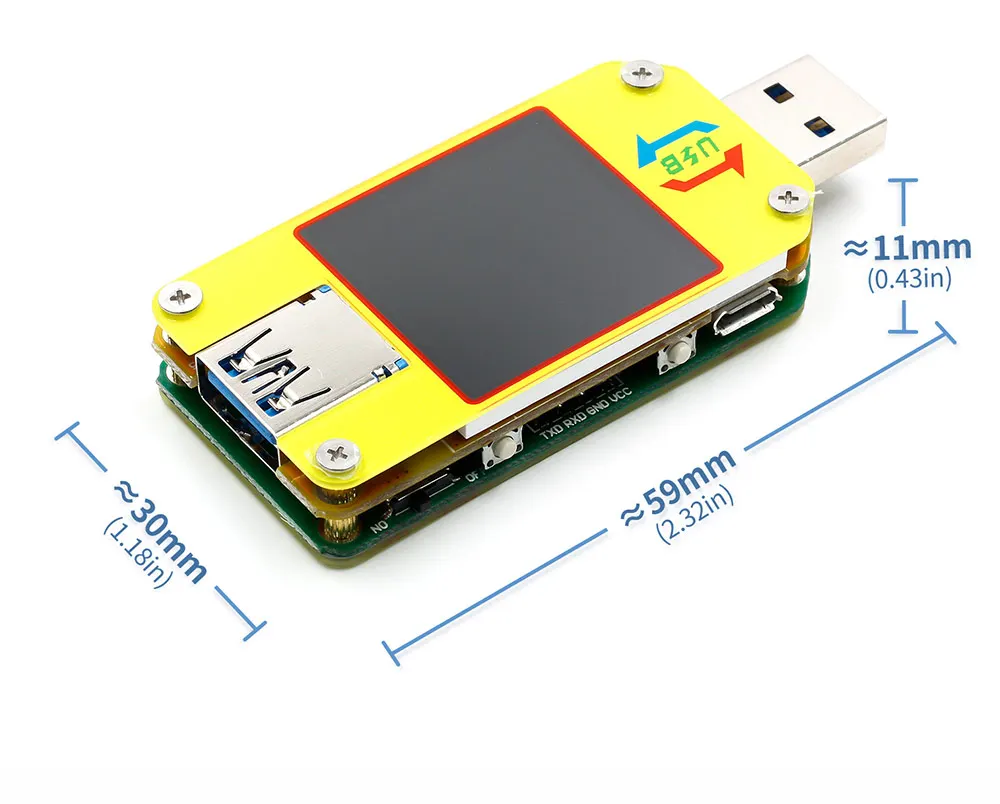

Размер продукта: 71,2 мм x 30,5 мм x 12,4 мм (UM34C)/71,2 мм x 30,5 мм x 11,3 мм (UM34)

Примечание:

1. UM34-это не версия связи, не поддерживает какие-либо контакты для ПК и телефона в любом случае. UM34C является совместимой версией по Bluetooth.И у UM34C нет программного обеспечения для ПК, есть только приложение для android.

2. Телефон Android (Android 5,0 и выше, поддержка 18 языков, китайский, английский и русский ....)

3. Руководство пользователя и приложение Android Ссылка для скачивания:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

4.Есть некоторые проблемы с несовместимостью между некоторыми телефонами android и нашей платой bluetooth, пожалуйста, приобретайте внимательно, например, Samsung NOTE8 / S8

5, для Android APP:

A: Приложение поддерживает только android 5,0 и выше.

B: Позволяет приложению делать в фоновом режиме, не очищать.

C:Разрешить самостоятельный запуск приложения.

D:Позвольте приложению оставаться после блокировки экрана, не быть очищенным.

E, Type-c просто для измерения, не поддерживает все Typ-c quick charge, не триггер

6.Описание видео://www.youtube.com/watch?v=zZCPJQrqKPU

Видео для тестирования клиентов: //www.youtube.com/watch?v=Ns5Jw7O77Mc

Тест приложения и другие функции Введение:

Мкм серии USB красочный экран тестер разница Таблица:

	UM24(C)	UM34(C)	UM25(C)
Изображение продукта
Usb-порт	USB2.0	Порт USB3.0 USB 3,0, поддержка OPPO phone VOOC, OnePlus DASH	Поддержка быстрой зарядки Huawei USB2.0
Расширительный порт	Микро-usb	Micro USB/Type-C	Micro USB/Type-C
Специальная функция		Одна кнопка, чтобы закрыть экран, напряжение тока 2в1 графика., бесплатно установить их цвет, Bluetooth переключатель, Предыдущая страница
Экран	1,44 дюймовый цветной ЖК-дисплей
Диапазон измерения напряжения	4,5-24,00 V	4-24,00 в	4-24,000 в
Диапазон измерения тока	0-3.000A	0-4.000A	0-5.0000A
Разрешение измерения напряжения	0,01 V	0,01 V	0,001 в
Разрешение измерения тока	0.001A	0.001A	0.0001A
Диапазон скопления емкости	0-99999 мАч
Диапазон аккумулирования энергии	0-99999mWh	0-99999mWh-999.99Wh	0-99999mWh
Точность измерения напряжения	±(0.2% + 1 цифра)		± (0,5 ‰ + 2 знака после запятой)
Точность измерения тока	±(0.8% + 3 цифры		±(1 ‰ + 4 цифры)
Диапазон сопротивления нагрузки	1.5Ω-9999.9Ω	0.8Ω-9999.9Ω
Диапазон измерения времени	0-99h59min59s
Диапазон температур	-10 ℃ ~ 100 ℃/0 ℉ ~ 200 ℉
Погрешность измерения температуры	± 3 ℃/ ± 6 ℉
Настройка яркости экрана	Уровни 0-5
Задержка с выключением экрана	0-9minutes
Диапазон отображения напряжения	4,5 V-24,0 V	4-24,00 в	4-24,00 в
Диапазон отображения тока	0.00A-3.00A	0-4.000A	0-5.000A
Частота обновления	2 Гц
Режим распознавания быстрой зарядки	QC2.0 QC3.0	QC2.0,QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A,Android DCP,SAMSUNG

Основная функция:

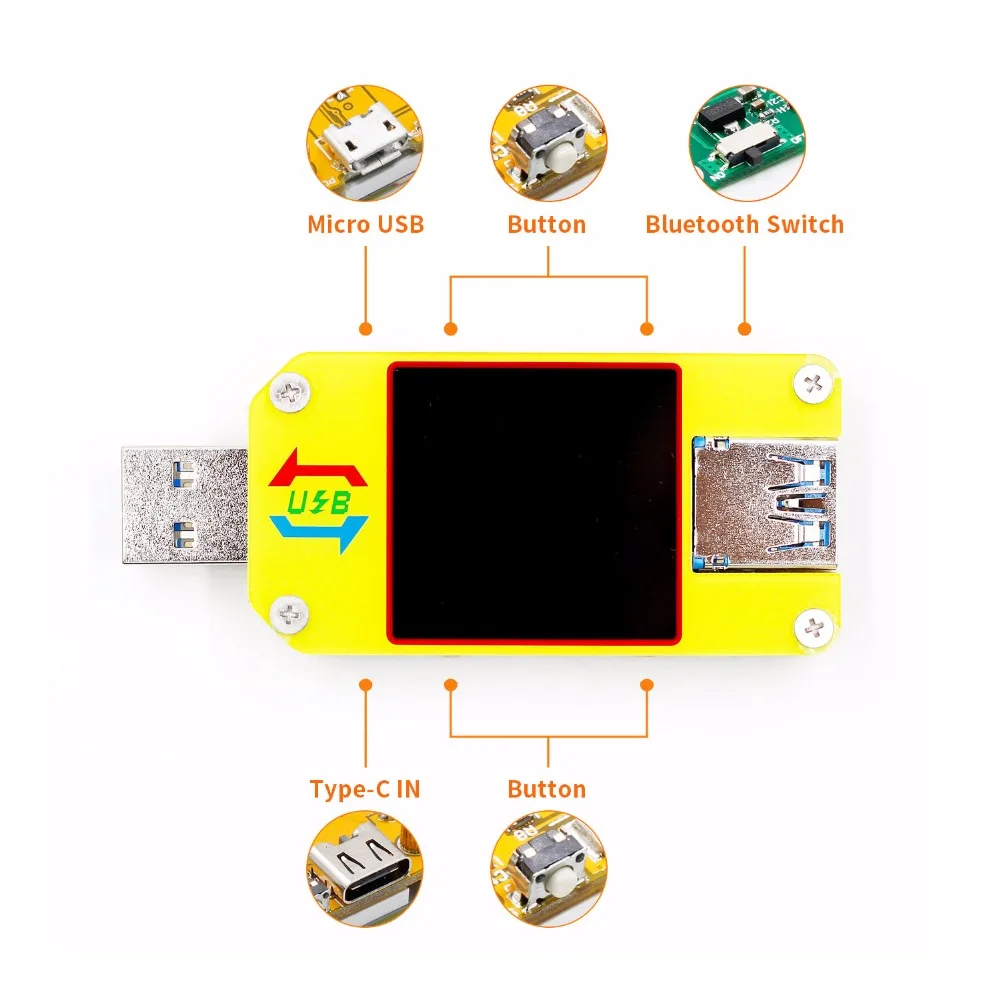

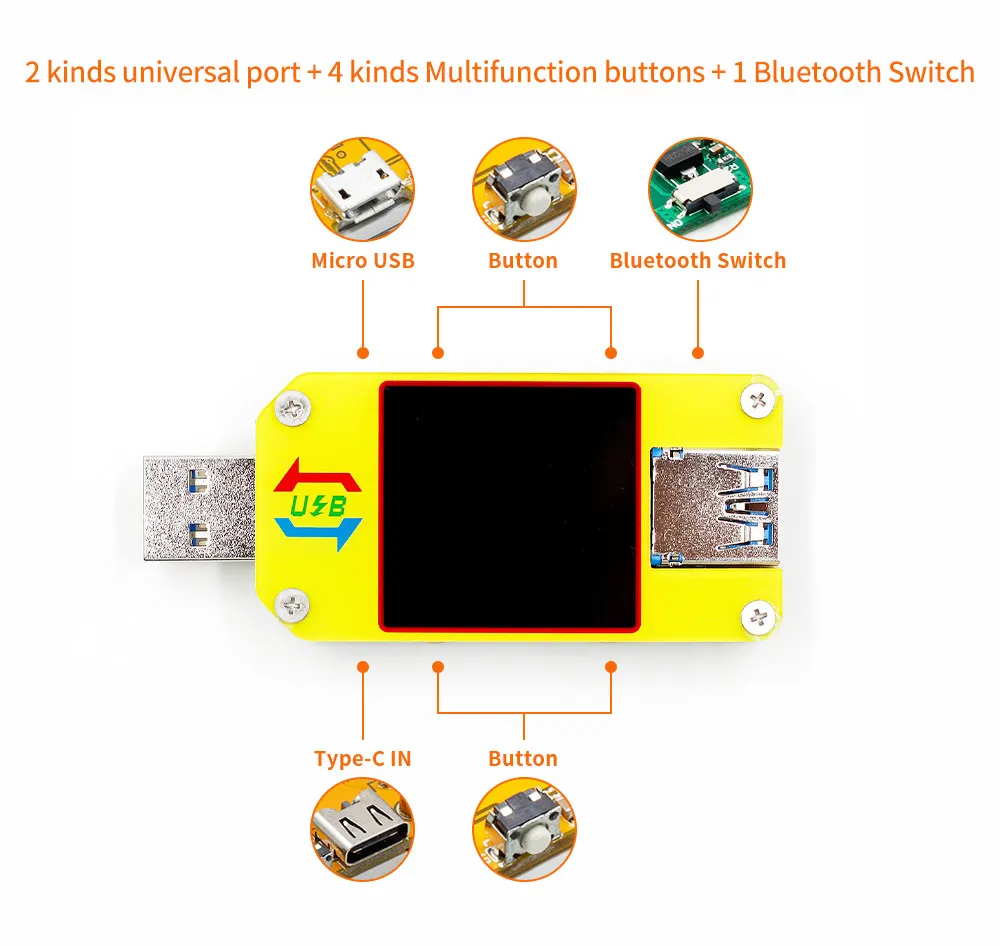

Схема устройства

A: порт Micro USB

B: многофункциональные кнопки (4 шт.)

C: переключатель Bluetooth

D:USB 3,0 A женский порт

E: Порт USB 3,0 A

F: входной порт Type-C (только VBUS,GND,CC1,CC2 четыре провода)

F: входной порт Type-C (только для USB-Type-c для измерения сопротивления кабеля)

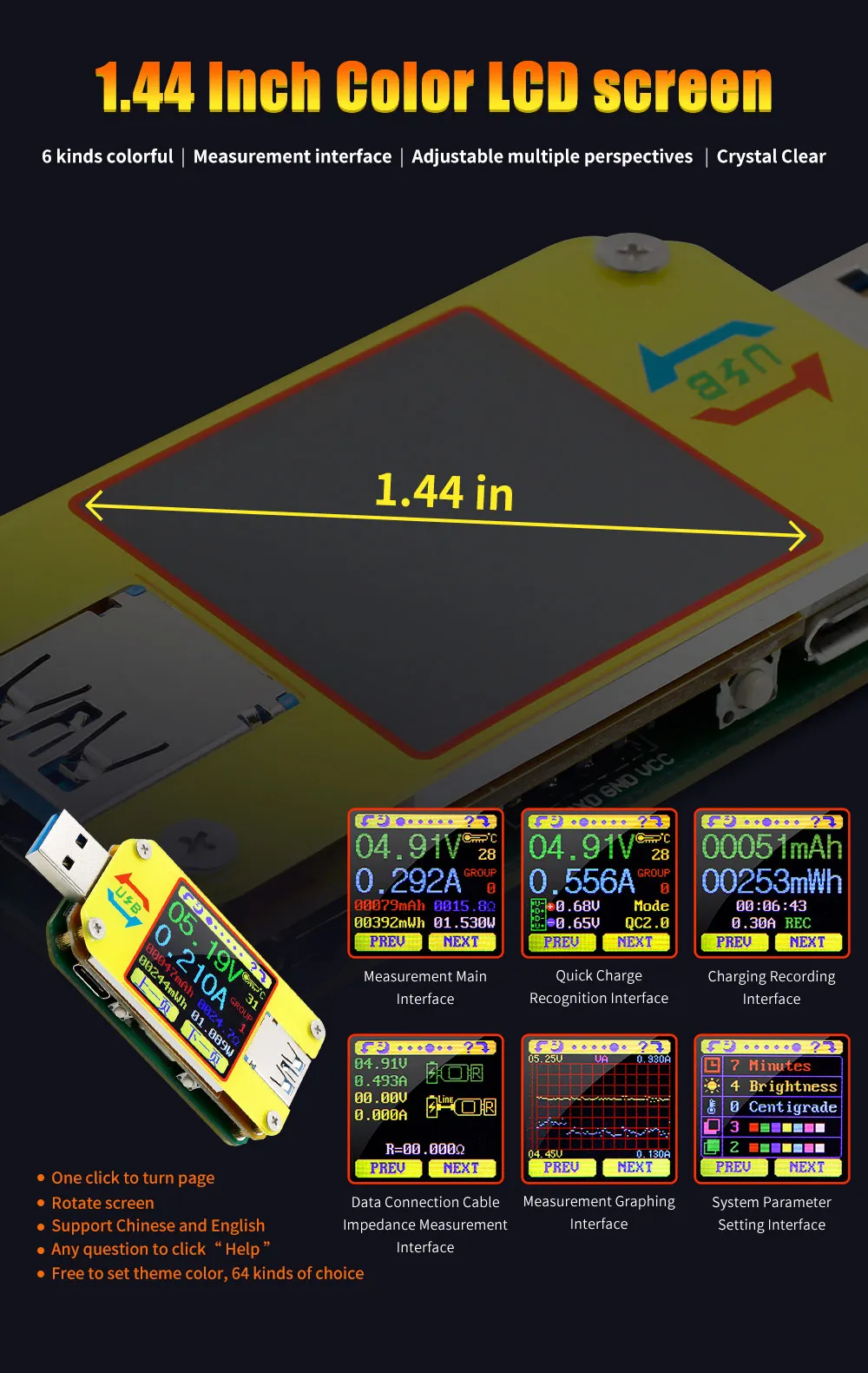

G: цветной экран 1,44 дюйма

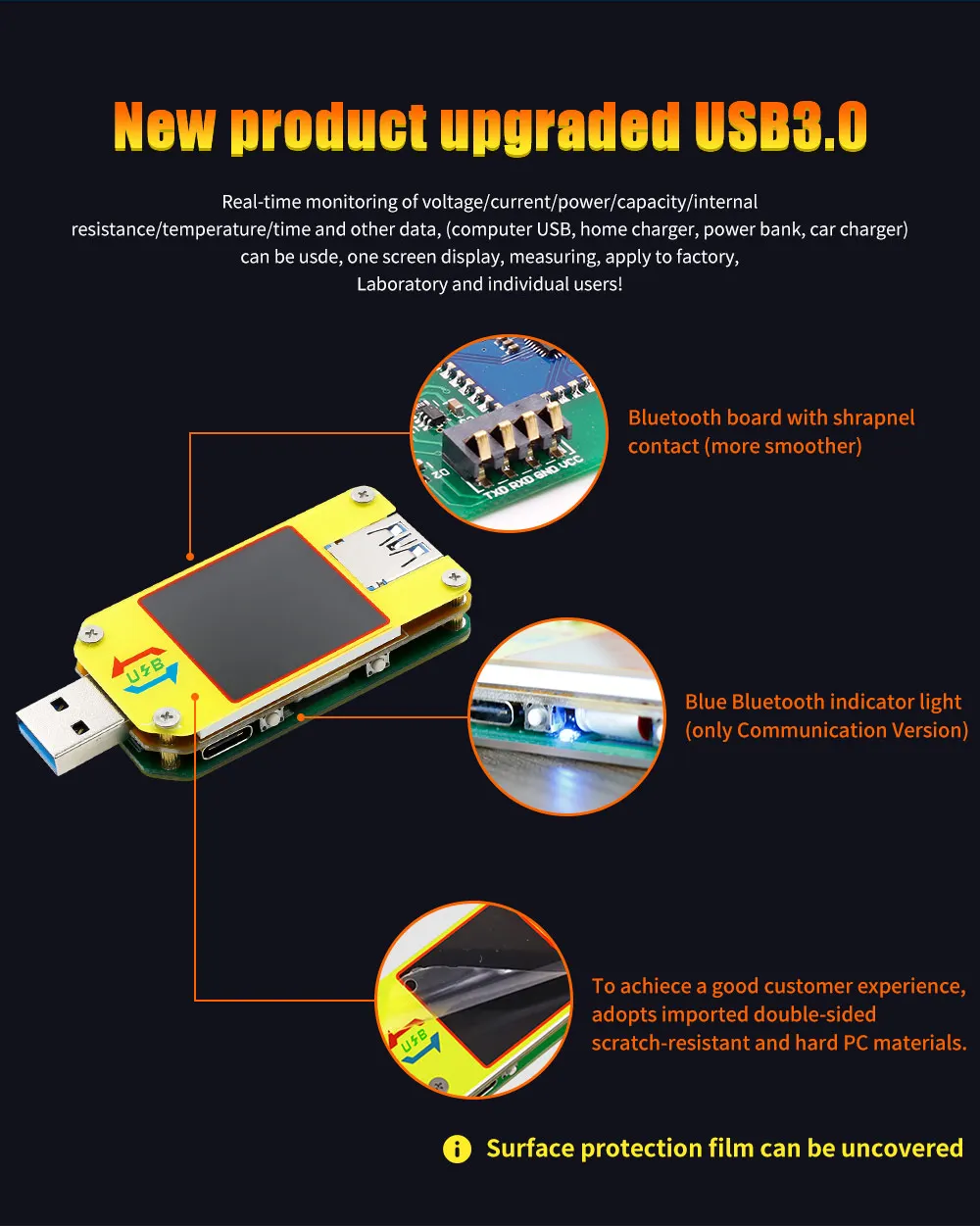

H: индикатор Bluetooth: при подключении к программному обеспечению управления хост-компьютером индикатор Bluetooth изменяется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

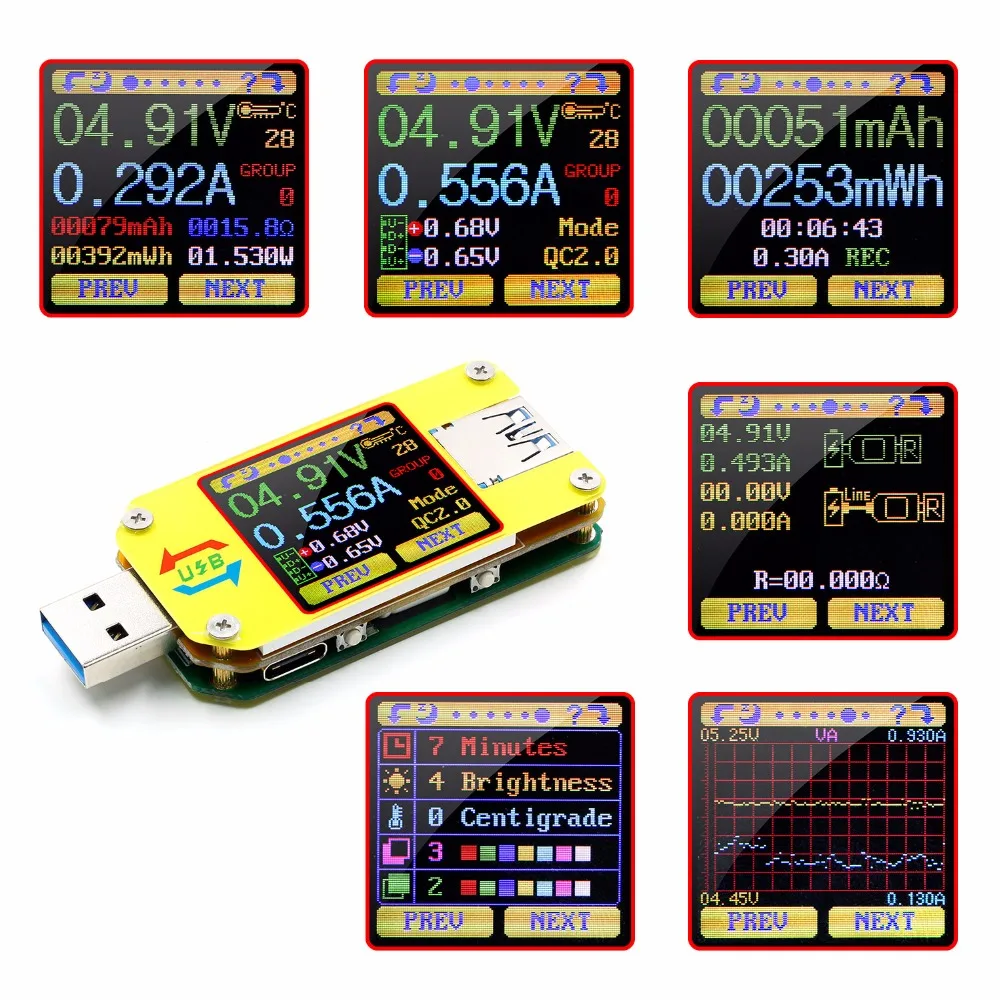

Инструкции по эксплуатации

Когда устройство впервые работает на экране приветствия, вскоре появится экран главного интерфейса.

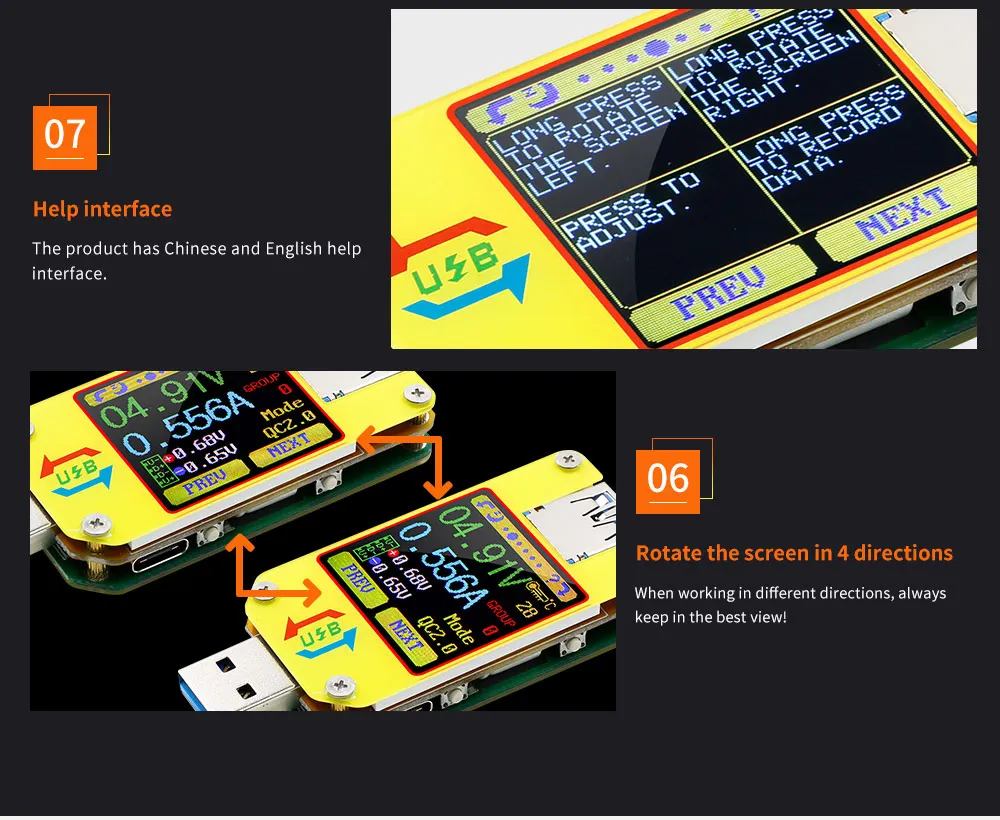

Скрытый интерфейс:При нажатии любой кнопки во время включения модуля будет отображаться четыре варианта. Вариант 1 выбирает китайский интерфейс и вариант 2 Выбирает английский интерфейс.

Третий вариант-сбросить (после сброса, данные настройки системы были восстановлены до заводской настройки, все сохраненные данные не были сброшены), четыре варианта равны нулю значения тока (убедитесь в отсутствии нагрузки, подключенной к устройству). Отпустите кнопку при выборе. Нажатие и удерживание кнопки после перехода к четырем вариантам выхода из скрытого интерфейса.

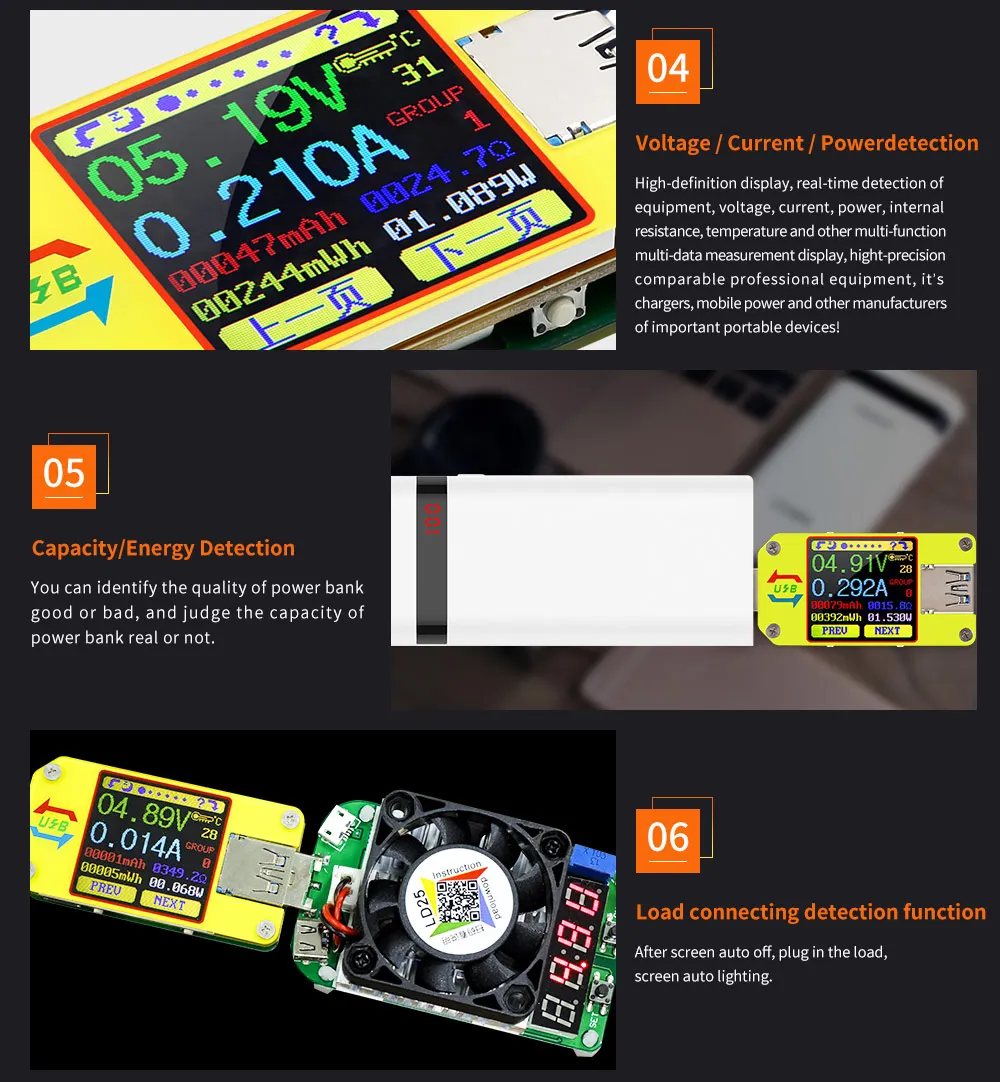

7: измерение напряжения

8: Измерение тока

9: накопленная Емкость

10: накопленная энергия

11: измерение температуры

12: количество используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Измерение мощности

Нажмите кнопку ' ? ', чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next», чтобы переключить группу данных. Тестер USB может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

14: Измерение мощности

Нажмите кнопку ' ? ', чтобы войти в интерфейс, как показано выше:


С Группой данных 1-9 выбраны текущие мАч и mWh сохранены после выключения питания. Они будут продолжать накапливаться в следующий раз, когда тестер включится. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при выключении питания. При следующем включении устройства эти значения будут возвращены и начнут мигать. Когда накопленная мАч превышает 1 мА · ч, предыдущие данные будут очищены и накопление перезагрузится.


С выбранной Группой данных нажмите и удерживайте кнопку «превью», чтобы очистить мАч и mWh.

15:D +: (DP) уровень положительного сигнала.

16:D-: (DM), уровень отрицательного сигнала данных.

17: режим отображения

Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0,QC3.0,APPLE 2.4A/2.1A/ 1A/0.5A,Android DCP,SAMSUNG.(Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

18: накопленная Емкость

19: накопленная энергия

20: Отображение времени: общее накопленное время записи.

21: мощность/энергия статистики пускового тока

22:REC: индикатор состояния записи. «Запись», отображаемая красным цветом, означает, что запись остановлена. «Запись», отображаемая зеленым цветом, означает, что запись находится в процессе.

После включения питания, когда ток превышает значение пускового механизма низкого тока. Система автоматически начинает записывать накопленную емкость, энергию и время. Индикатор «REC» изменится с красного на зеленый.

Чтобы задать значение текущего триггера, нажмите и удерживайте кнопку «Next», чтобы подчеркнуть значение, а затем нажмите кнопку «PREV», чтобы отрегулировать значение по мере необходимости. Значение может быть установлено в любом месте между 0.01A-и 0.30A. (От 10 мА до 300 мА).

Интерфейс 4: интерфейс измерения импеданса кабеля передачи данных.

23: тестер USB непосредственно подключен к источнику питания с отображением значений напряжения и тока

24: usb-тестер подключен через кабель для подключения данных с отображением напряжения и значений тока.

25: сопротивление кабеля передачи данных.

Измерение Процедура:

Во-первых, подключите usb-тестер непосредственно к источнику питания и отрегулируйте соответствующий ток нагрузки (рекомендуемое значение 1A) . Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора перестанет мигать.

Во-вторых, отключите usb-тестер, а затем повторно подключите его к источнику питания через кабель для подключения данных Micro USB/Type-C и настройте ток нагрузки на то же значение, что и на первом шаге. Нажмите и удерживайте кнопку «next», чтобы начать запись данных. Подсказка индикатора останавливает мигание, и проверка сопротивления кабеля передачи данных завершена, и отображается значение.

Примечание: Если во время второго шага экран становится черным, это означает, что разница в напряжении слишком высока, и тестер войдет в состояние отключения питания на 4 В. Вы можете уменьшить ток, а затем повторно начать измерение с первого шага. После завершения теста на сопротивление кабеля передачи данных тестовый er должен быть выключен, а затем снова включен, чтобы продолжить измерение.

Интерфейс 6: интерфейс настройки параметров системы

26: Автоматическое выключение экрана

27: яркость экрана

28: Отображение температуры C /F

29: цвет фона темы

30: цвет на переднем плане

Нажмите и удерживайте кнопку «Далее», чтобы войти в режим настройки, нажмите кнопку «Далее», чтобы перейти через опции автоматического выключения экрана, уровня яркости, отображения температуры, цвет фона и цвет переднего плана. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «PREV», чтобы изменить настройки.

Для автоматического выключения экрана нажмите кнопку «превью», чтобы повторно шагать 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана нажмите кнопку «превью», чтобы повторно шагать, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости и 5-самый высокий. Яркость по умолчанию 4.

Для устройств отображения температуры нажмите кнопку «next», чтобы переключить настройки между C и F. Температура по умолчанию объединяется с.

Для выбора цвета фона нажмите кнопку «превью», чтобы многократно шагать на 7 вариантах от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 2, синий.

Для выбора цвета на переднем плане нажмите кнопку «превью», чтобы повторно шагнуть, хотя 7 вариантов от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку «Далее», чтобы выйти из меню настроек.

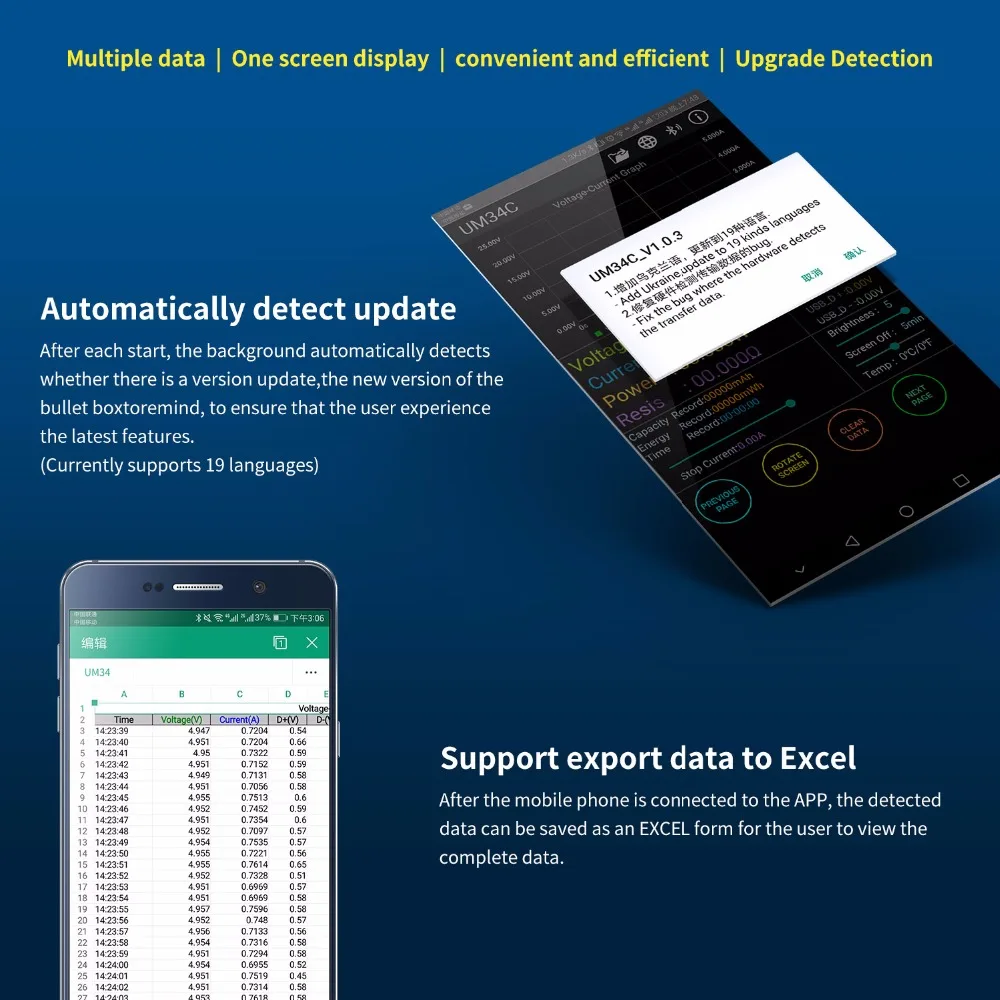

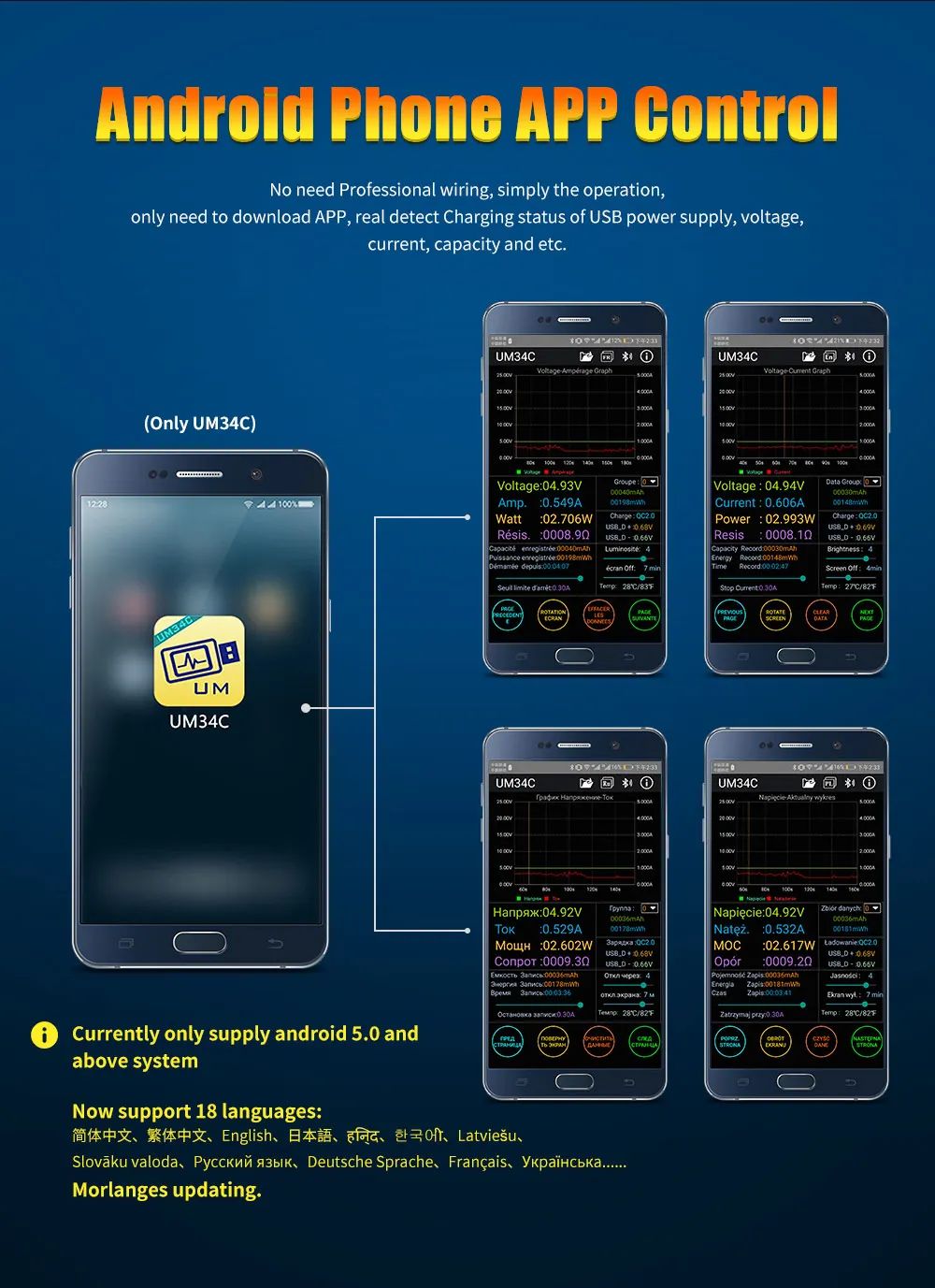

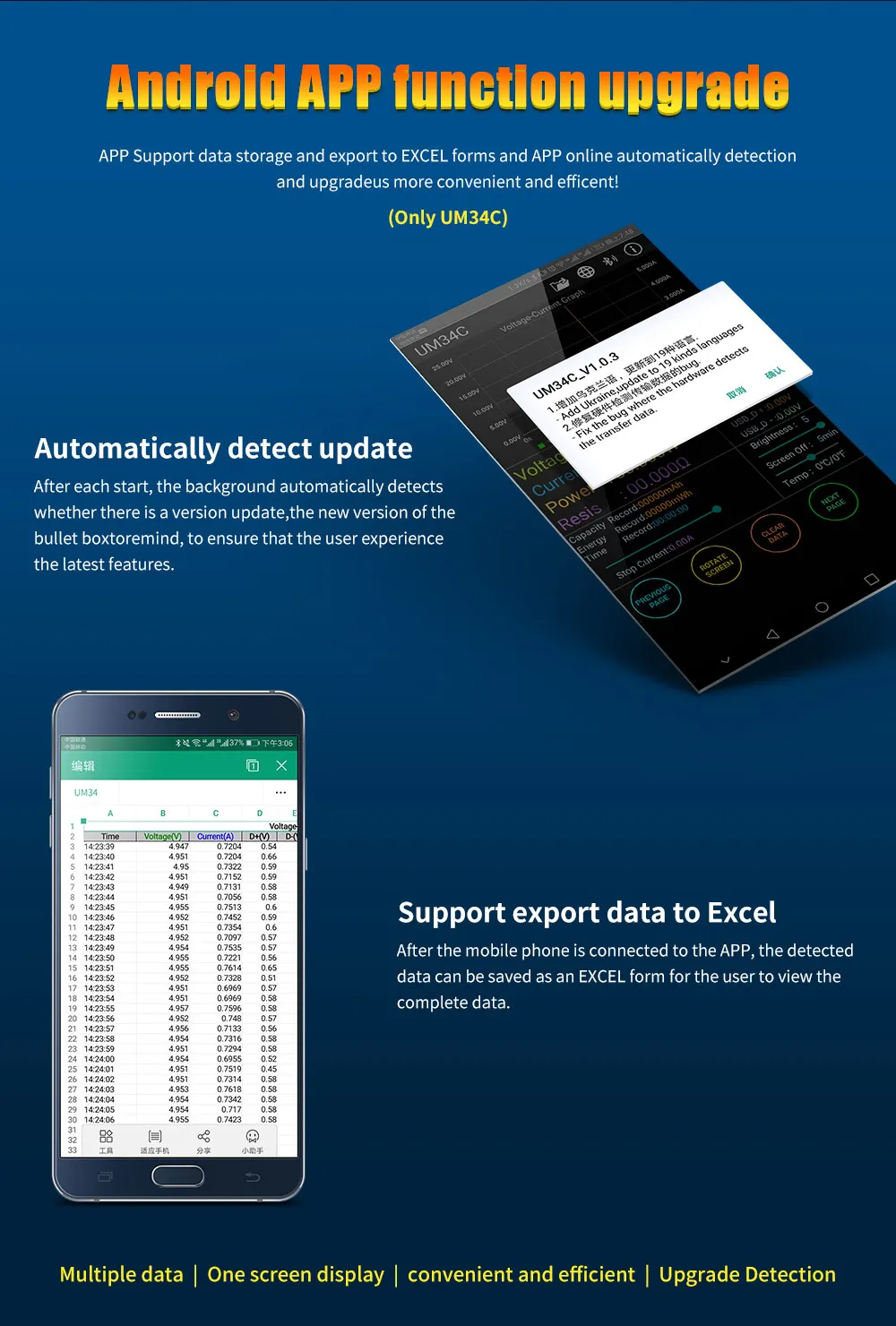

Инструкция по применению UM34C Android

1. Установка приложения:

Примечание: приложение поддерживает только Android 5,0 и выше

UM34C Android APP скачать:Http://www.mediafire.com/folder/q2b8h079hpywq/UM34

1,1 ссылка для загрузки приложения:Http://www.mediafire.com/folder/q2b8h079hpywq/UM34, Выберите UM34C файл приложения для android для загрузки, вы можете использовать компьютер для загрузки, затем отправить телефон, или использовать телефон скачать напрямую.

1,2 Откройте монтажный пакет
