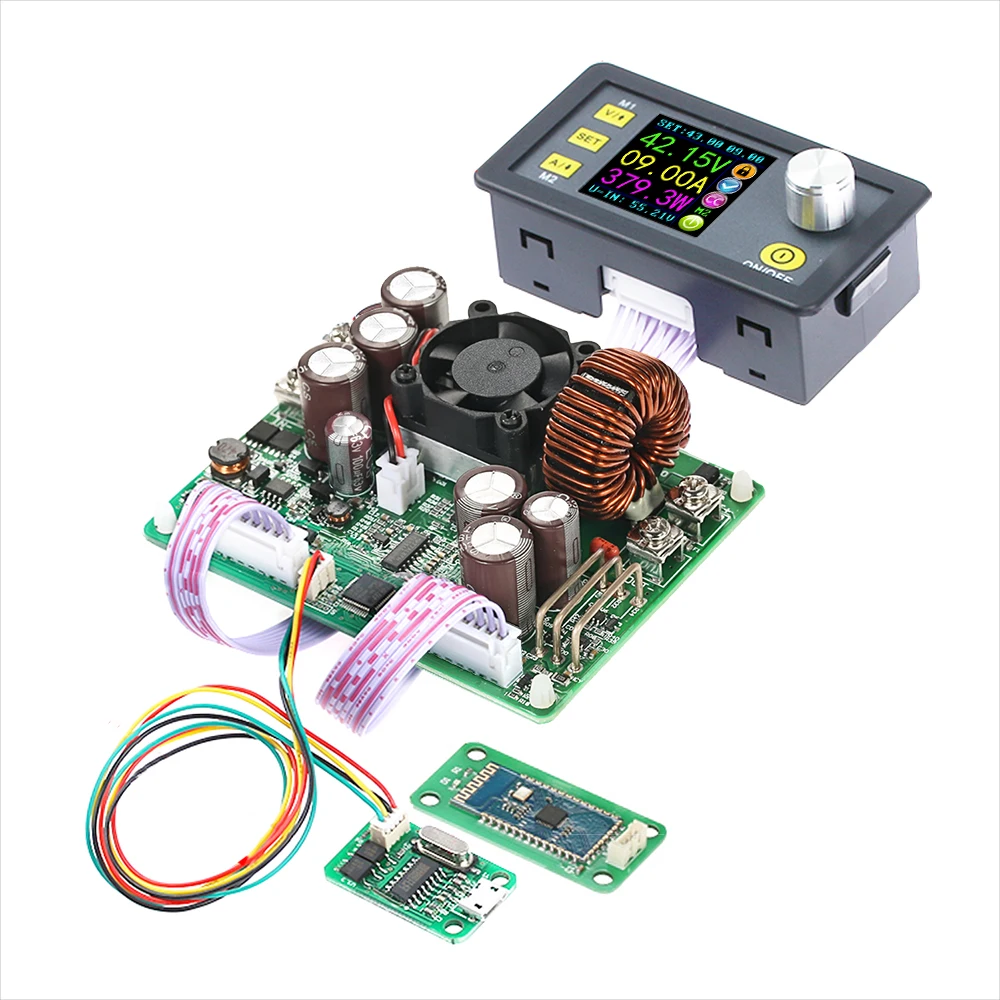

RD DPS5020 Постоянное Напряжение Ток dc понижающий Коммуникационный источник питания

RD DPS5020 Постоянное Напряжение Ток dc понижающий Коммуникационный источник питания

                                                         Постоянная Напряжение постоянного тока

Программируемый Блок питания

Модель продукта: DPS5020

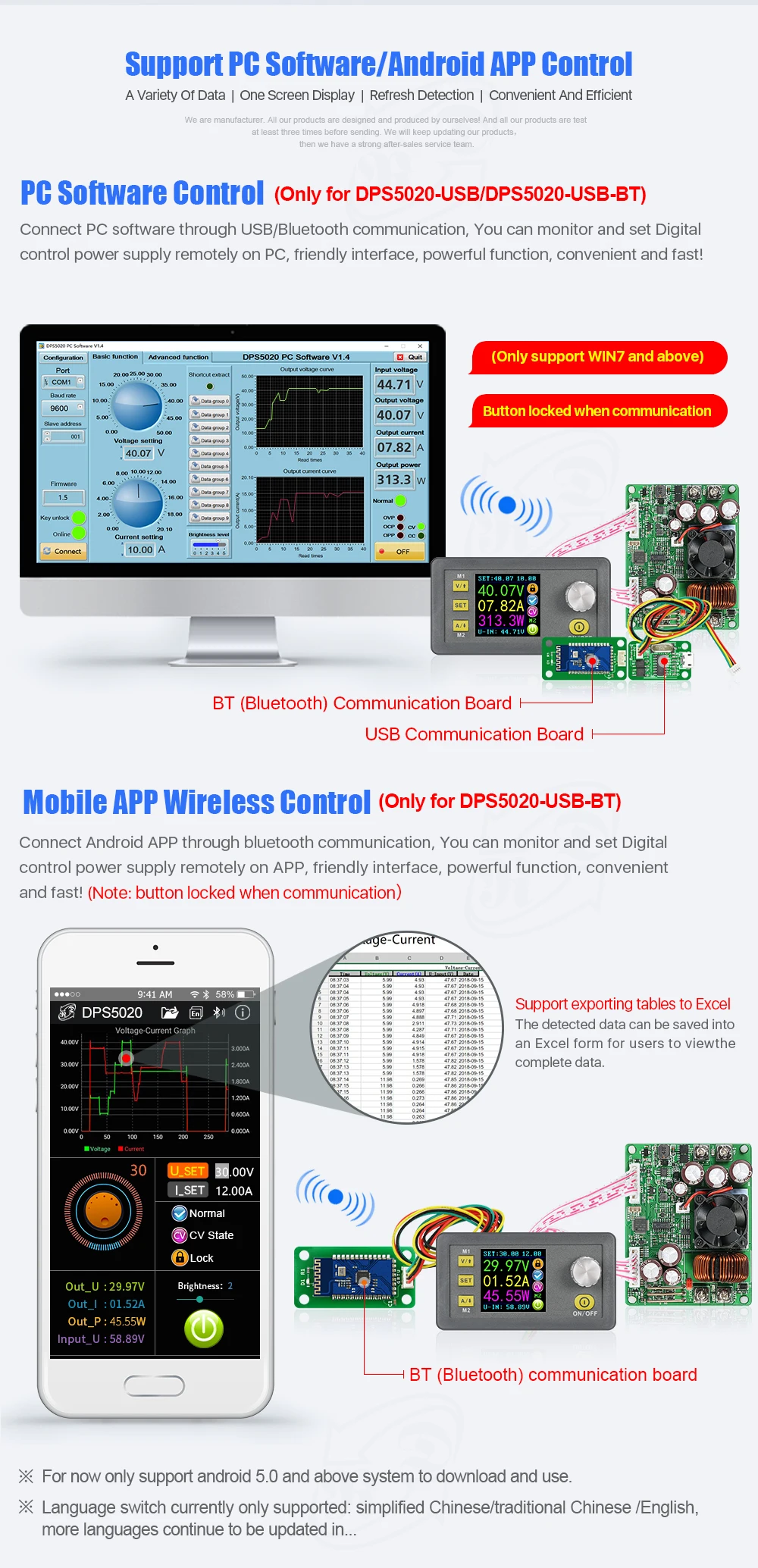

1.DPS5020 версия связи Android APP была издана, вы можете использовать bluetooth для подключения andriod телефона, это только suupport android 5,0 и выше.(Некоторые фирменные телефоны android системы относятся к пользовательской системе, наше приложение не совместимо, например xiao mi, Nokia и другие бренды, поэтому, пожалуйста, загрузите и протестируйте перед покупкой, осторожно покупайте)
Вы можете загрузить приложение в DPS5020 Файл:Http://www.mediafire.com/folder/xmaf7xw1coetq/DPS5020_file
2. Есть 3 версии,Нет версии связи, связь + USB версия, связь + USB + BT (bluetooth).
3.Для версии без связи,Нет программы commnunication и оборудования для поддержки, нет никакой функции связи, не может быть обновлено.

Общая информация:

Программируемый Модуль питания с постоянным напряжением и постоянным током обеспечивает набор функций аналоговой интеграции и цифрового управления. Регулируемый диапазон выходного напряжения составляет 0-50,00 в, шаг на 0,01 в. Его регулируемый диапазон выходного тока 0-20.00A, шаг на 0.01A. Этот модуль имеет пониженного энергопотребления сохраненной функции и может хранить 10 групп заданное значение. И он также имеет функцию быстрого извлечения двух групп сохраненной стоимости. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию Цифровой вольтметр и амперметр. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. д. на выходной области напоминания, вы можете увидеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, а также используемые группы данных. На интерфейсе настройки данных можно настроить значение перенапряжения, значение перегрузки по току, значение перегрузки, набор данных и яркость ЖК-дисплея. Этот модуль имеет много преимуществ, небольшой размер, расширенная функция, хороший визуальный эффект, высокая работоспособность, высокая точность, используется независимо, быть вставленным в устройство и широко применяется.

Можно выбрать две версии:

Тип A: DPS5020 версия связи отсутствует

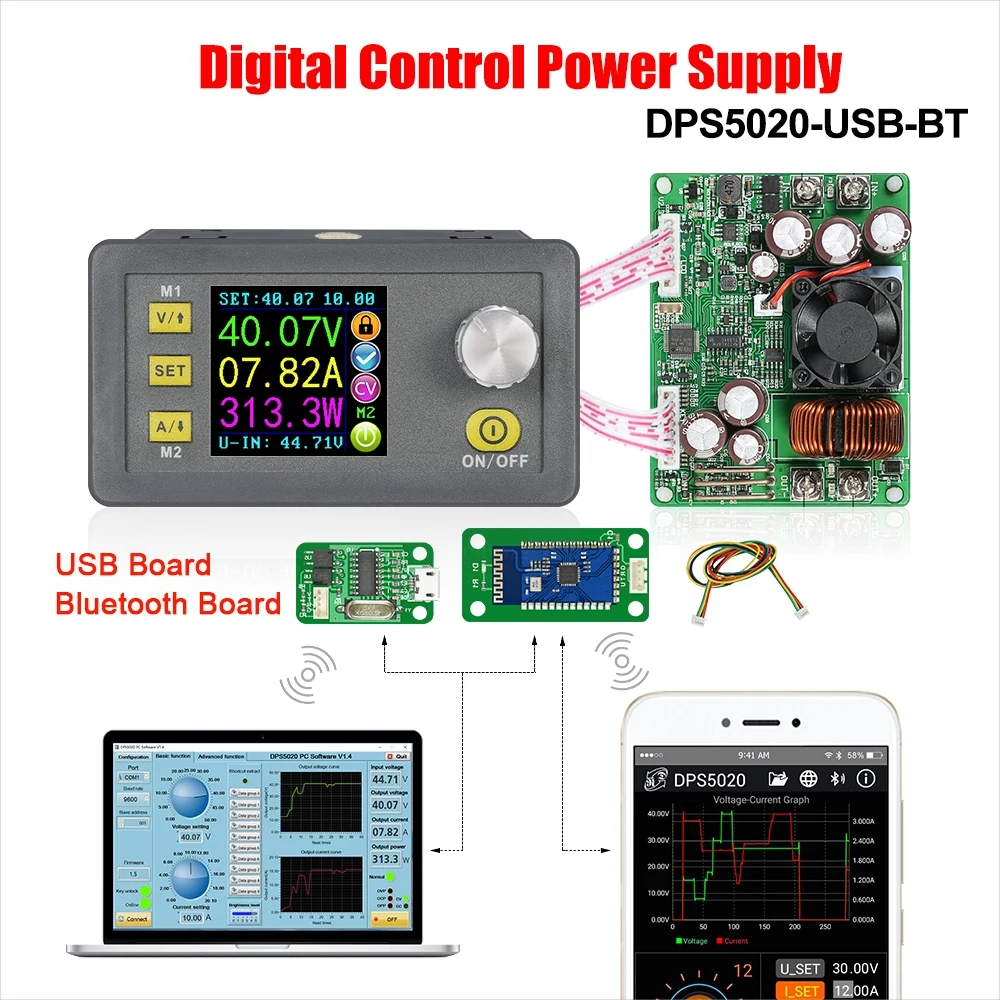

Тип B: DPS5020 Коммуникационная Версия USB плата + плата Bluetooth
Тип C: DPS5020 связь + USB версия

Очень важно:

1. Перед покупкой этого продукта, пожалуйста, загрузите верхнее компьютерное программное обеспечение и протестируйте, если оно подходит для вашего компьютера, вы можете купить
2. Верхний компьютер поддерживает только Win7 и выше.
3. Это файл для верхней установки компьютера и программного обеспечения

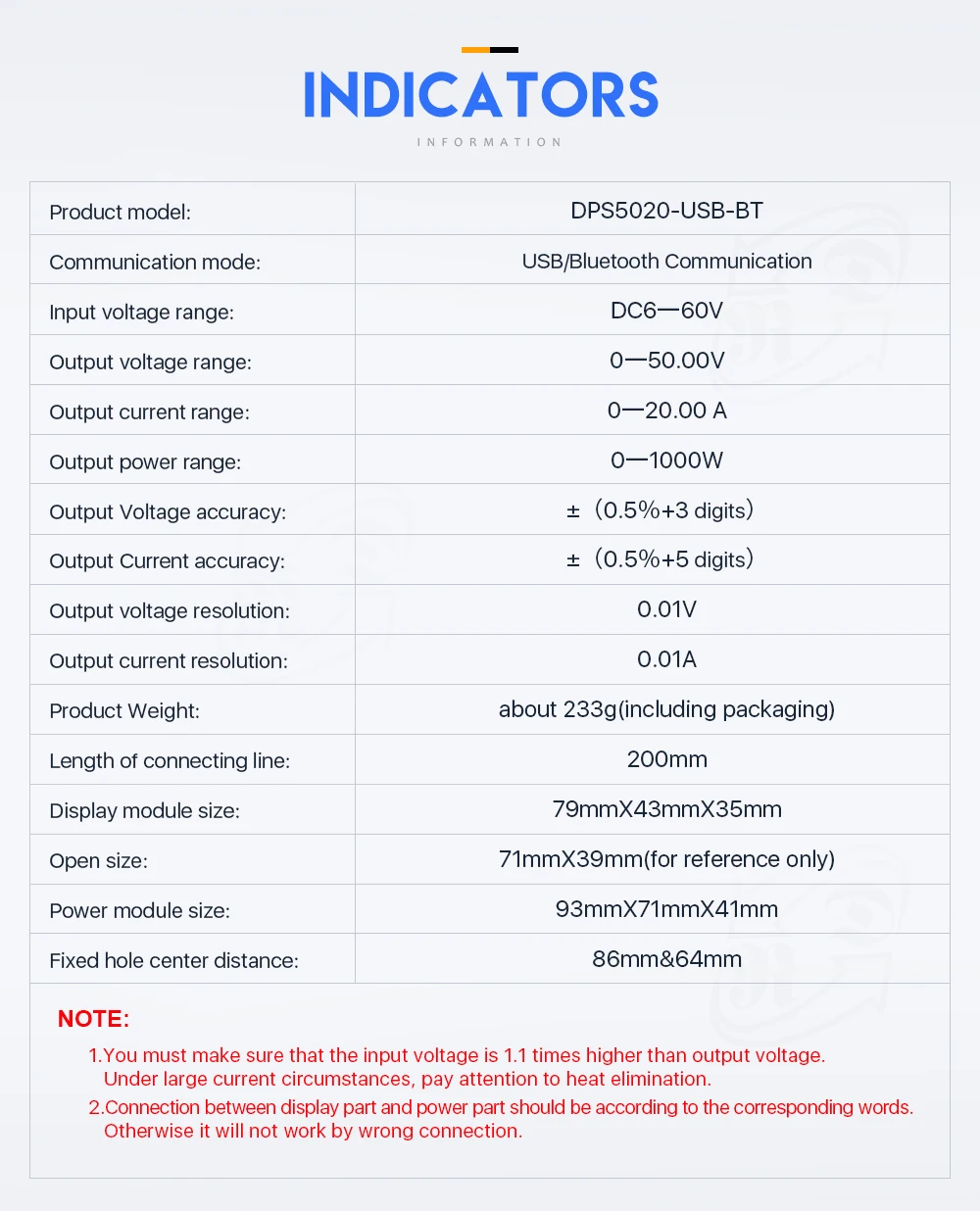

Технические параметры:

Диапазон входного напряжения: 6,00-60,00 в диапазон выходного напряжения: 0-50,00 в
Выходной ток: 0-1000 A Диапазон выходной мощности: 0-Вт

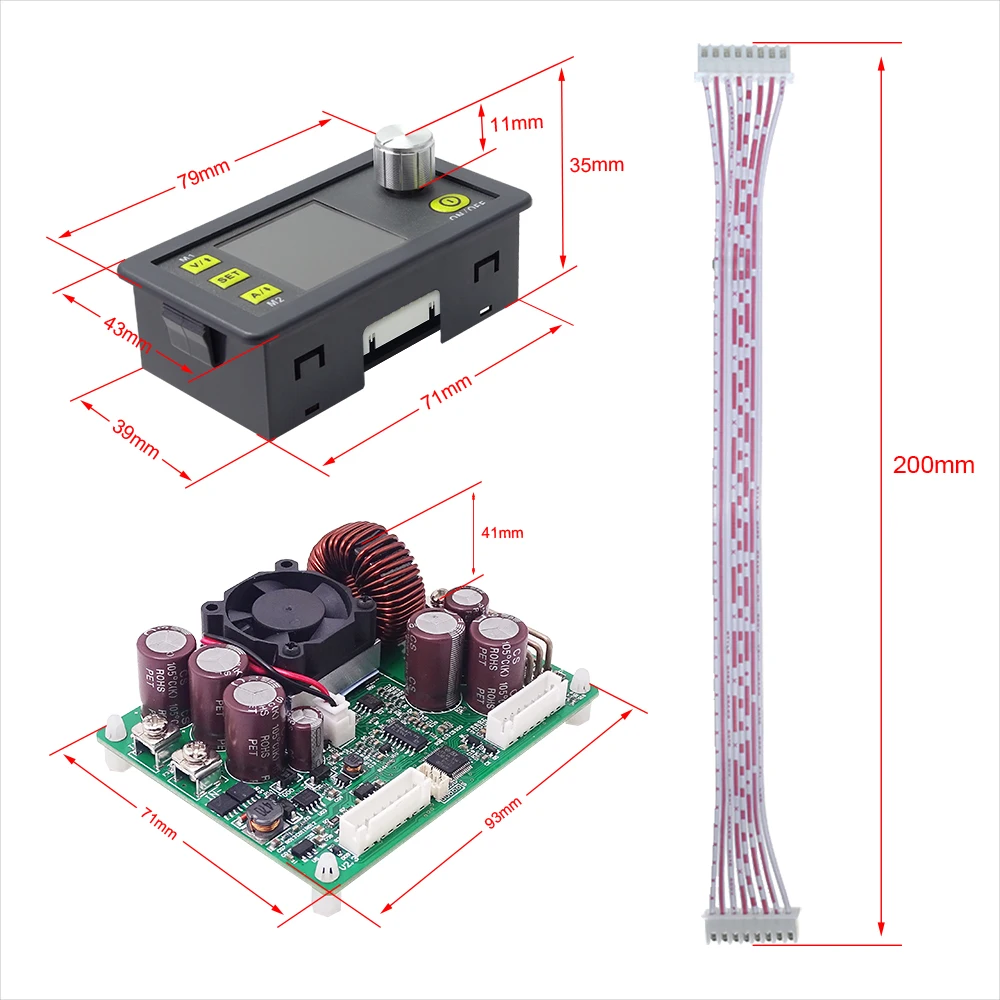

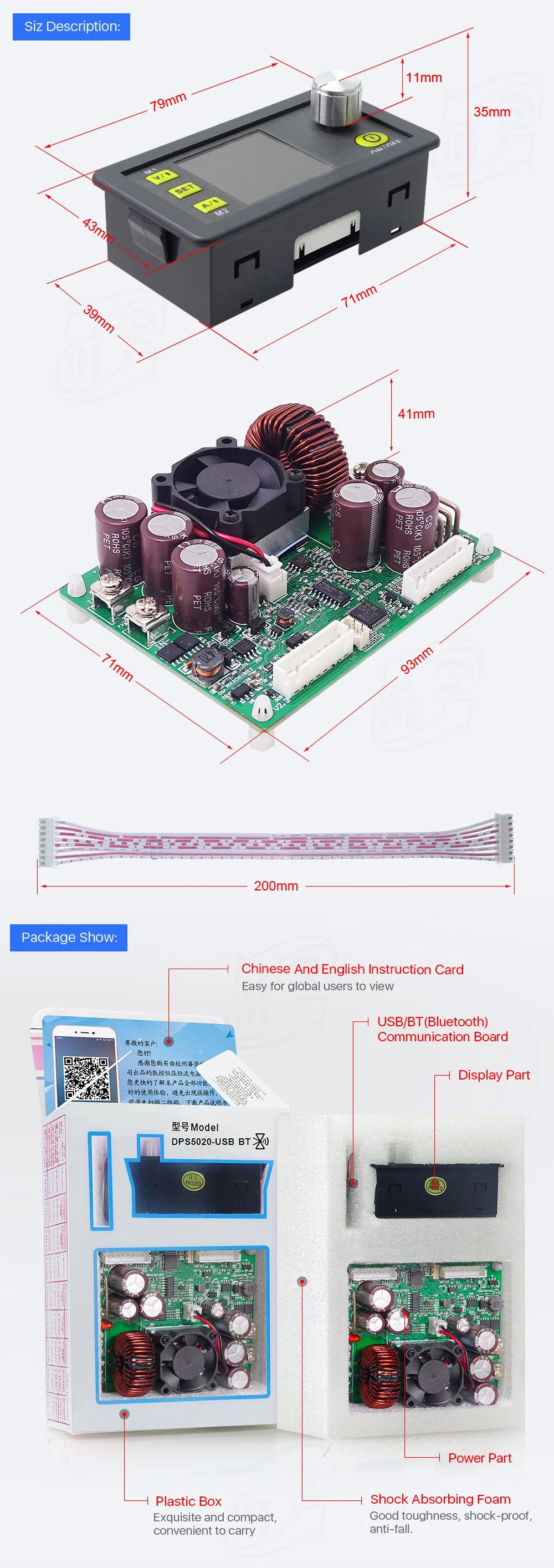

Вес изделия: около 222 г Размер дисплея: 79*43*41 (мм) (Д * Ш * В)
Открытый размер: 71 мм * 39 мм размер модуля питания: 93*71*41 (мм) (Д * Ш * В)
Длина соединительной линии: 200 мм фиксированное расстояние между отверстиями в центре: 86 мм, 64 мм
Разрешение выходного напряжения: 0,01 в разрешение выходного тока: 0.01A
Точность выходного напряжения: ± (0.5% + 1 цифра) точность выходного тока: ± (0.5% + 2 цифры)
Примечание: 1. Вы должны убедиться, что входное напряжение в 1,1 раз превышает выходное напряжение. При больших современных условиях обратите внимание на тепловыделение.
2. Соединение между дисплеем и силовой частью должно быть в соответствии с соответствующими словами. В противном случае он не будет работать при неправильном подключении

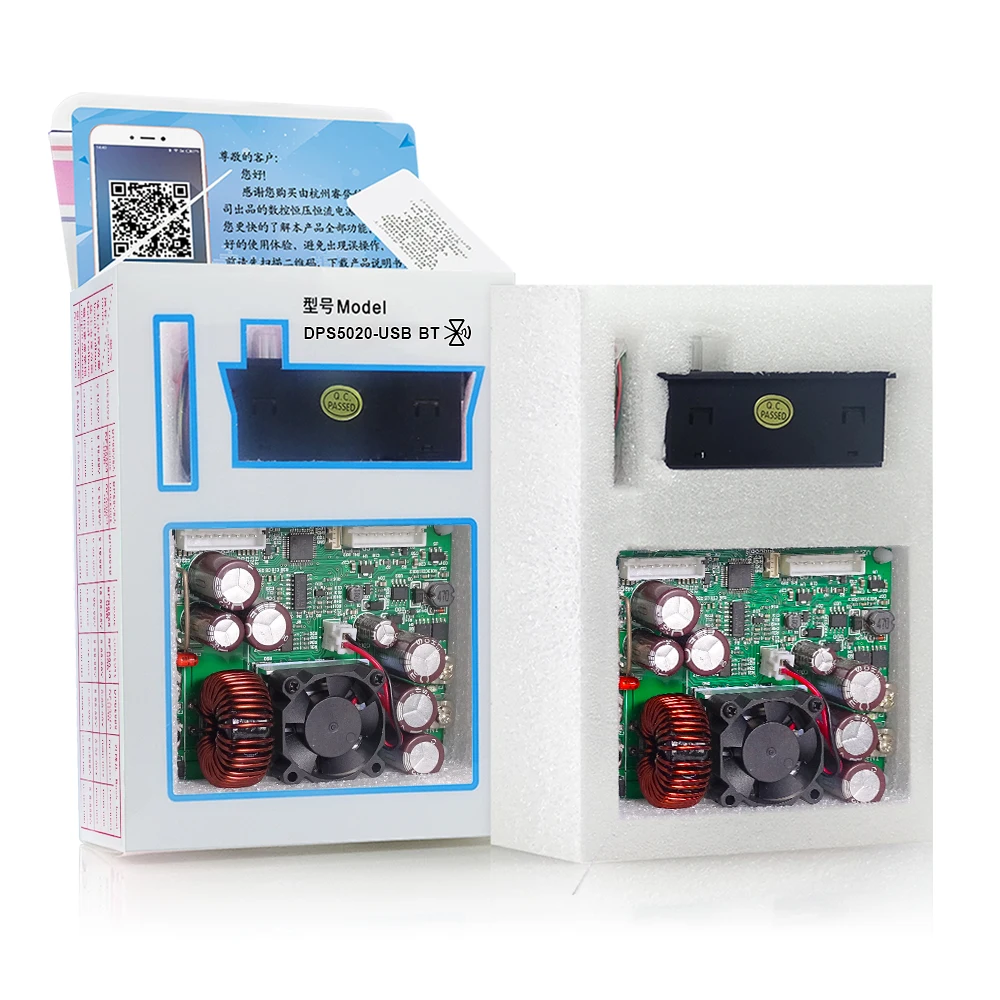

Посылка включает в себя:

1 х DPS5020 цифровой блок питания понижающий преобразователь напряжения ЖК-вольтметр

Общая информация

IN +: вход положительный IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения составляет 6-60 В постоянного тока и 60 в является предельным напряжением; пожалуйста, оставьте место для использования. Иначе он будет сгореть. Вход должен быть источником питания постоянного тока, а не 220 В переменного тока, иначе он будет сгореть тоже. Хотя этот модуль имеет защиту обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать в строгом соответствии с описанием подключения для подключения. При подключении блока питания с выходом модуль будет сгореть.

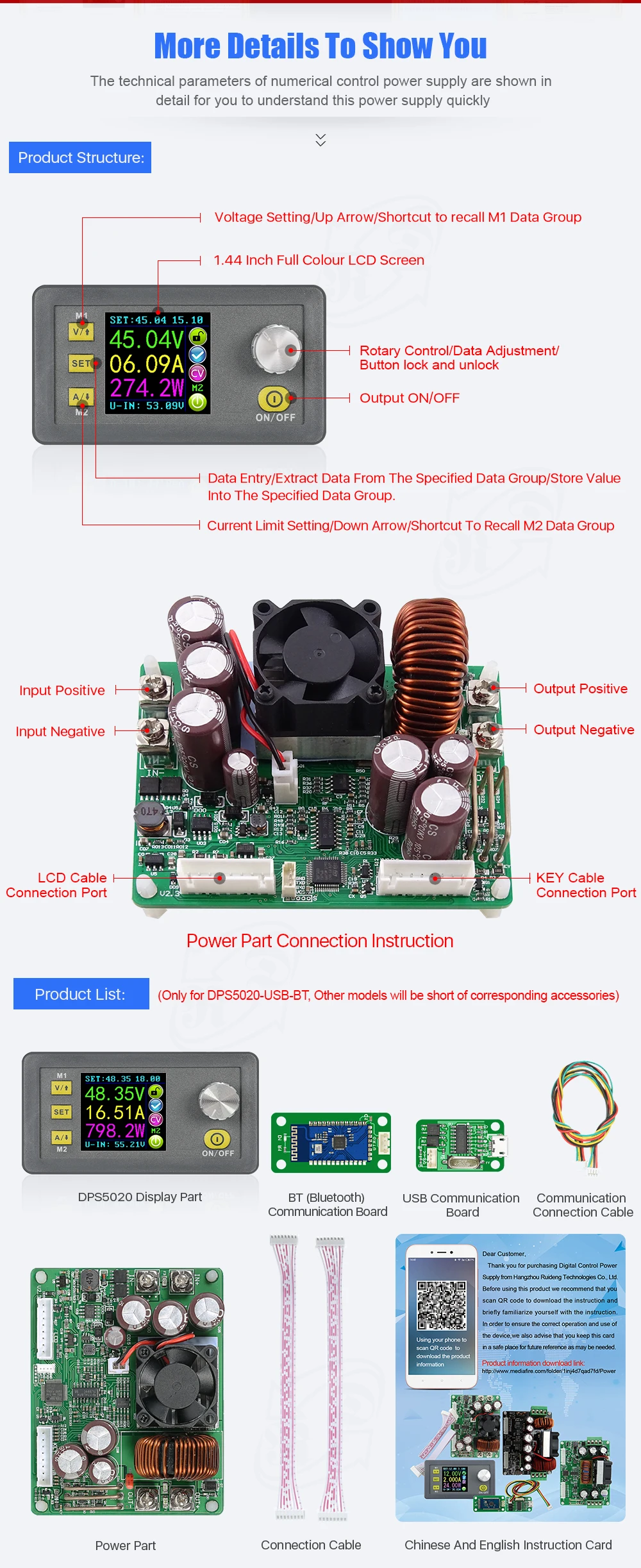

Панель Описание

1-Настройка напряжения/страница на выбор/извлечение ярлыка M1 группа данных

2-Настройка данных/извлечение значения указанной группы данных/сохранение значения в указанную группу данных

3-текущая Настройка/страница вниз для выбора/быстрого извлечения группы данных M2

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открытый или закрытый выход

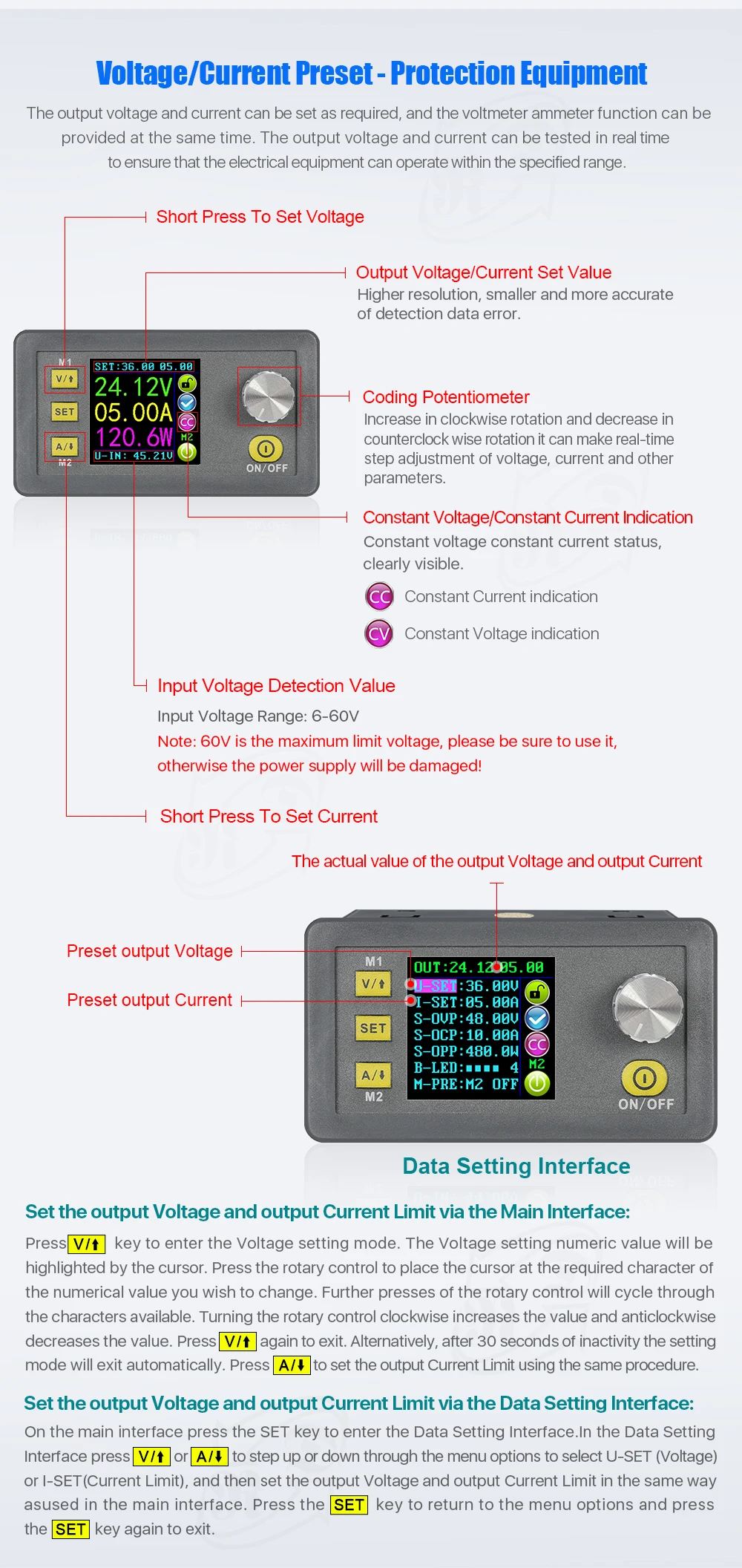

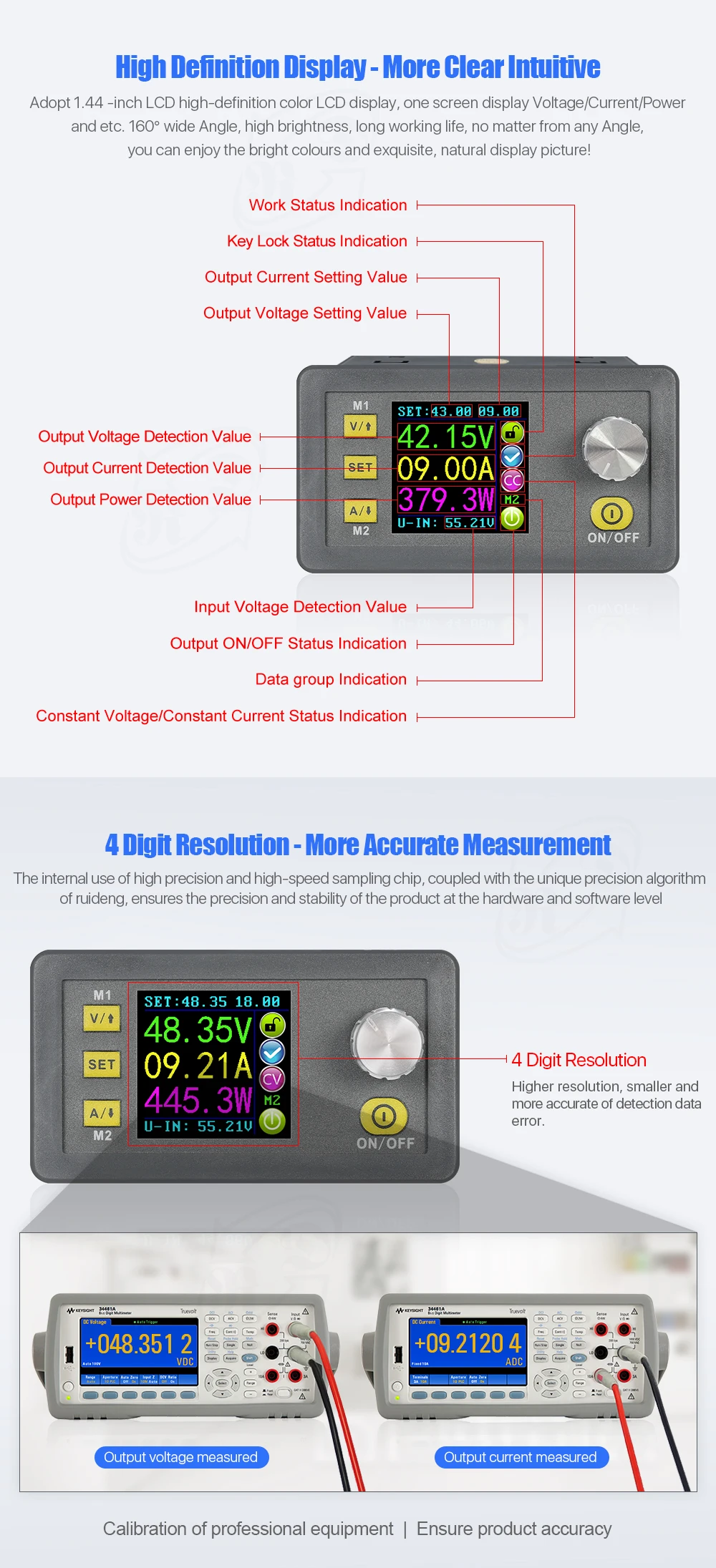

Дисплей Описание интерфейса

7-заданное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-заданное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-приглашение постоянного напряжения и постоянного тока

16-подсказка набора данных

17-запрос на открытие или закрытие вывода

18-Предустановленная выходное напряжение

19-предустановленный выходной ток

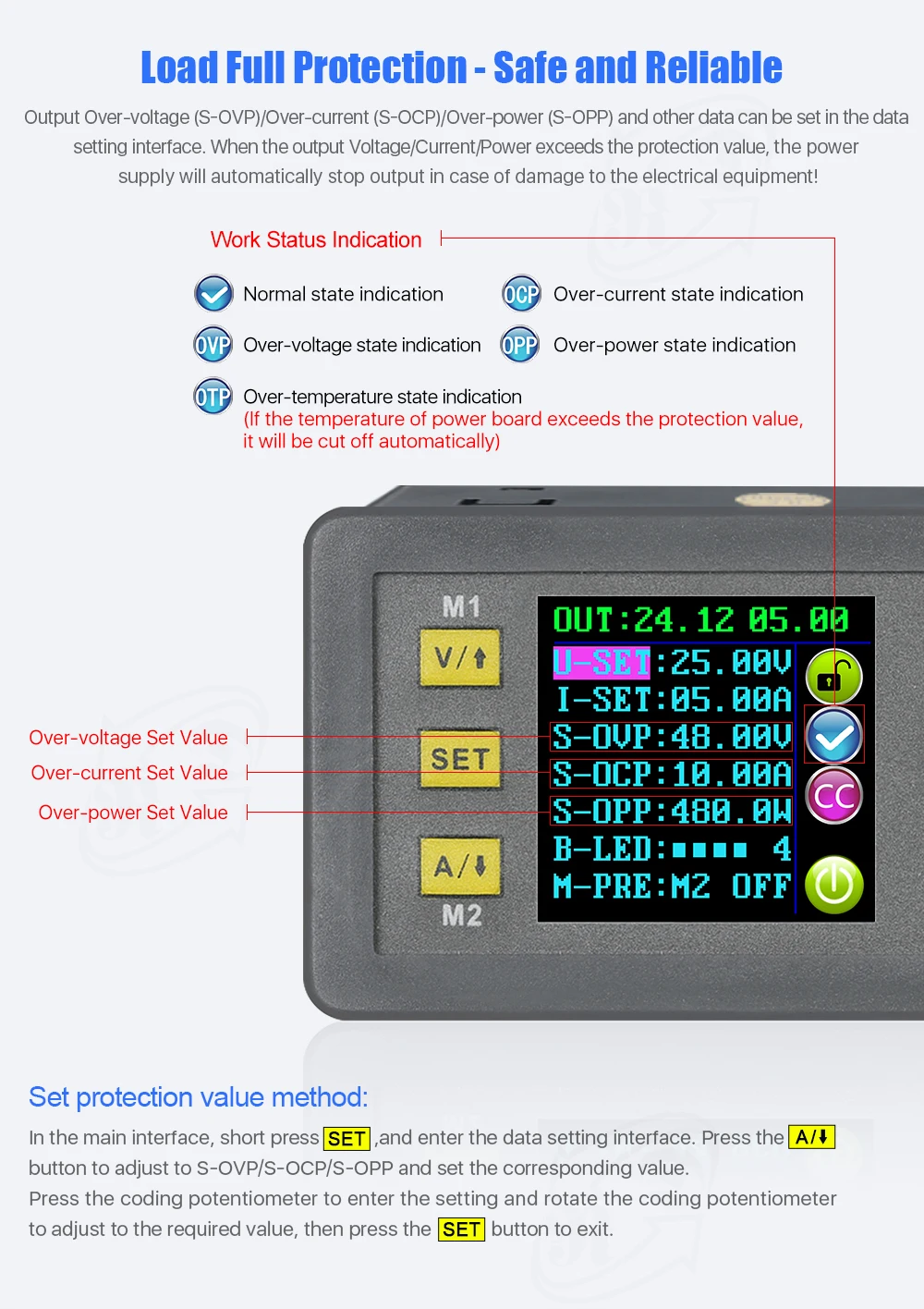

20-Предустановленная защитное устройство от перенапряжения

21-Предустановленная от перегрузки по току

22-Предустановленная перегрузки

23-Предустановленная яркость экрана

24-Предустановленная набора данных

25-фактическое значение выходного напряжения и выходного тока

Функция описание.

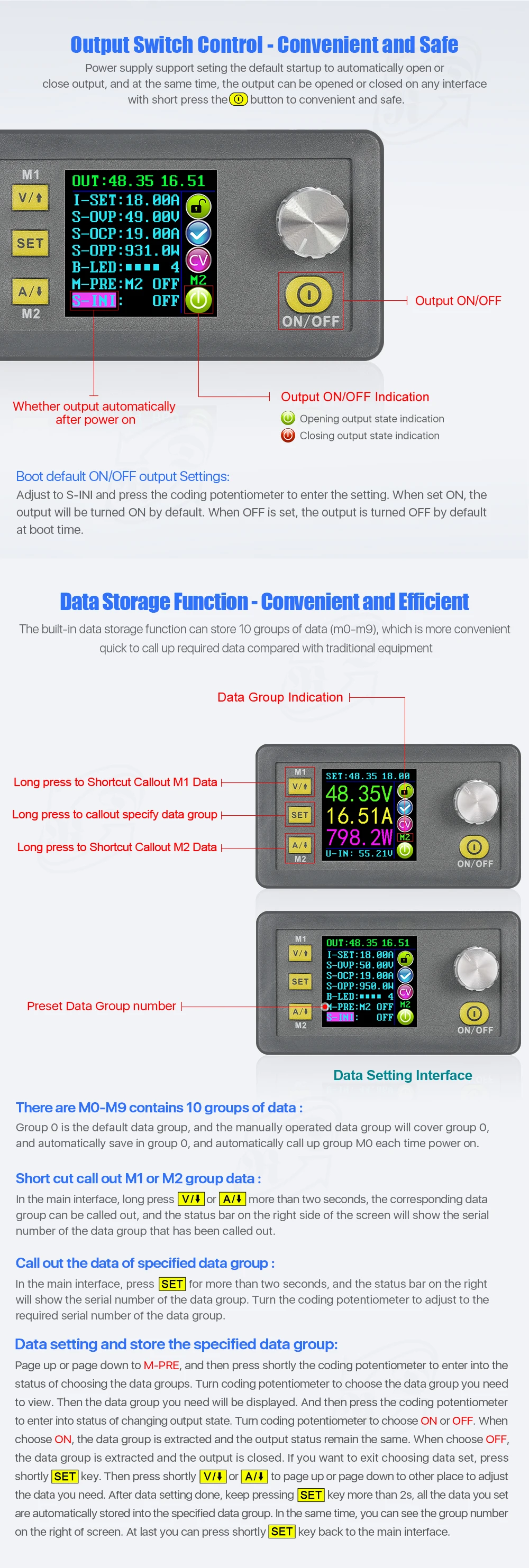

   Открыть или закрыть выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

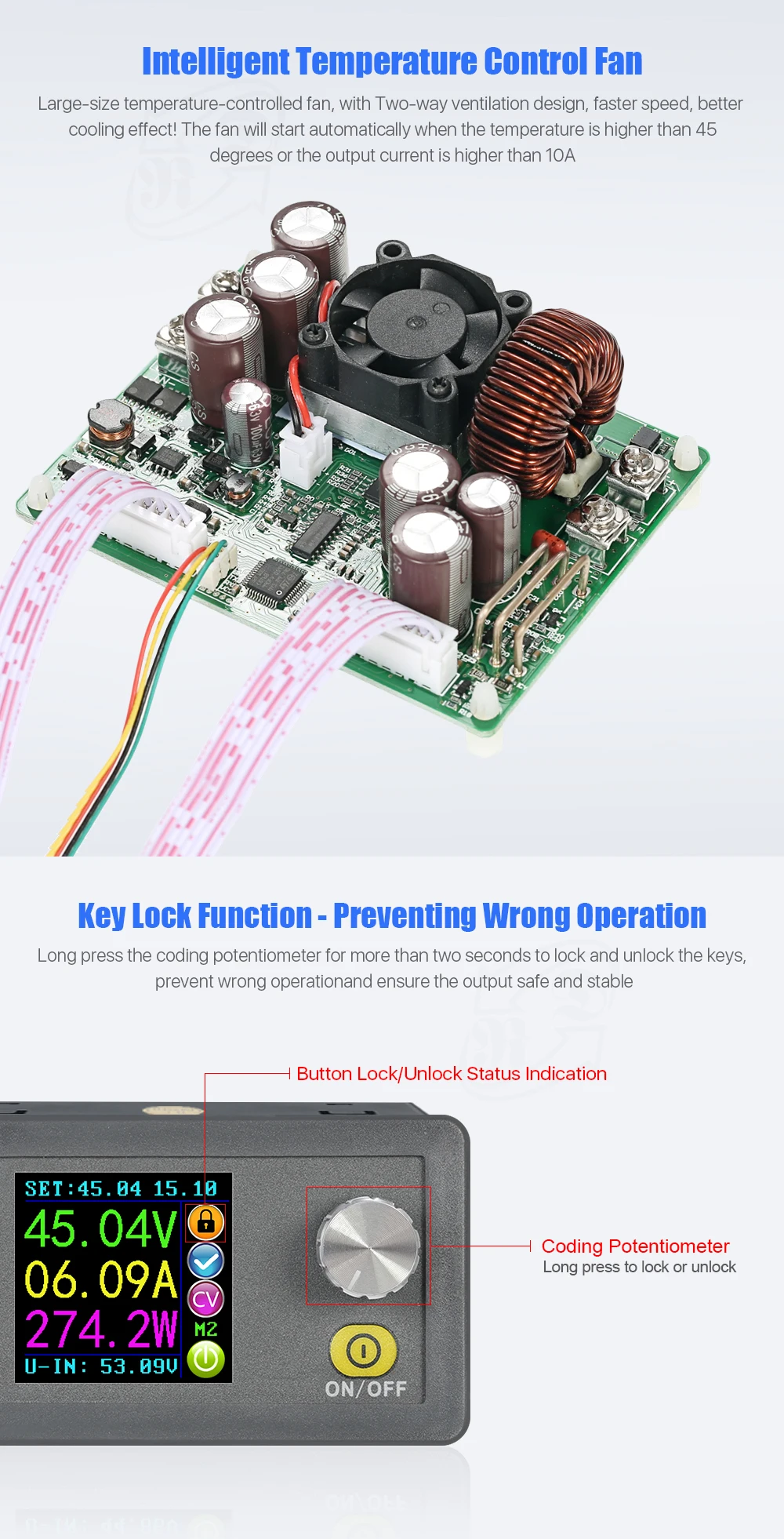

   Блокировка кнопки, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

  M0-M9 десять групп данных

Группа M0 является группой данных по умолчанию загрузки. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет касаться группы данных M0 и будет автоматически храниться в группе данных m0.

   Извлечение ярлыка хранения данных Группы M1 или M2.

На основном интерфейсе удерживайте нажатие V/& uarr; или A/↓ более 2 с, вы можете быстро извлекать данные группы хранения M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

На основном интерфейсе удерживайте нажатой клавишу SET более 2 s, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. А затем нажмите в ближайшее время клавишу SET, вы можете извлекать указанную Вам группу данных.
