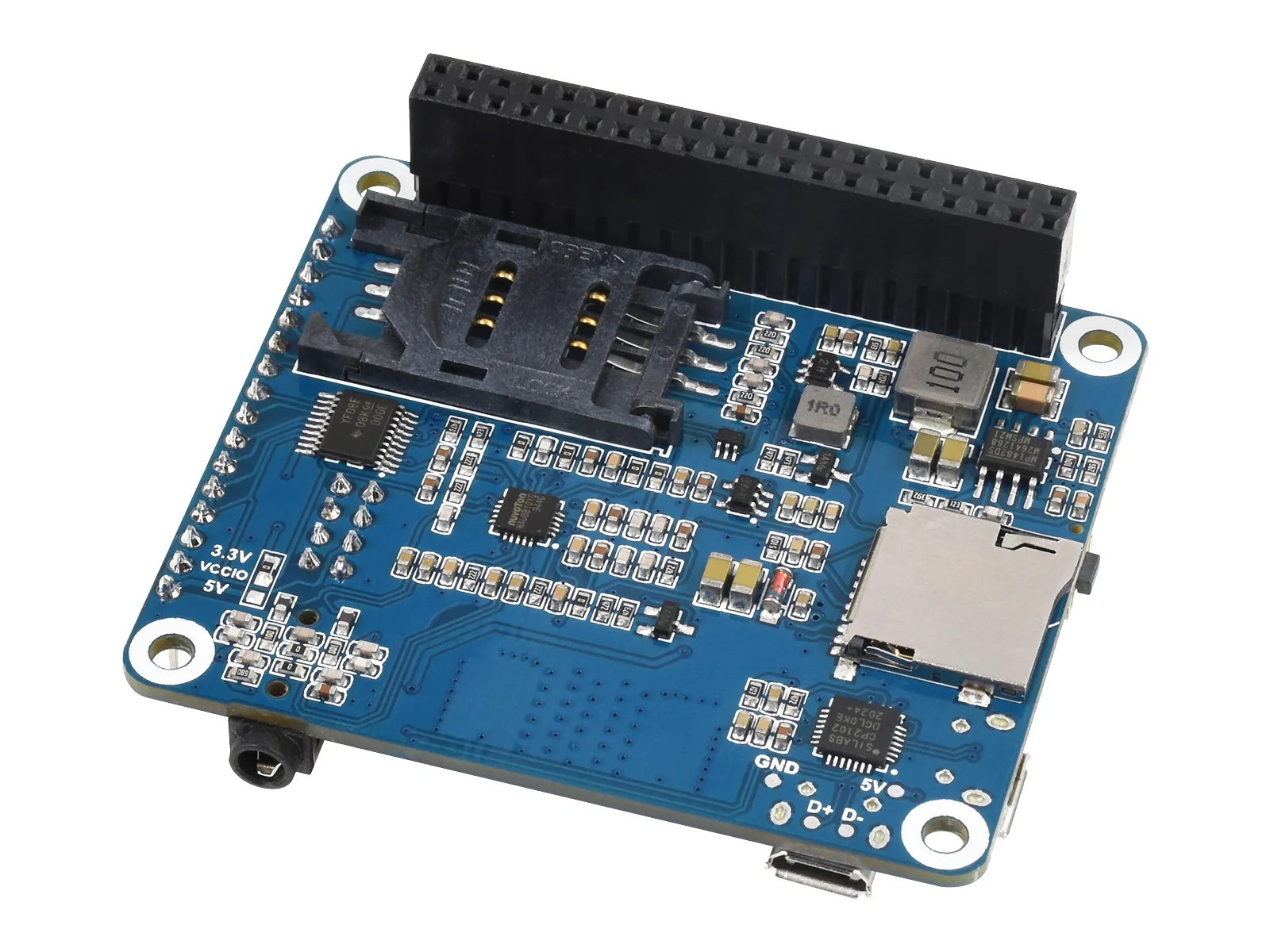

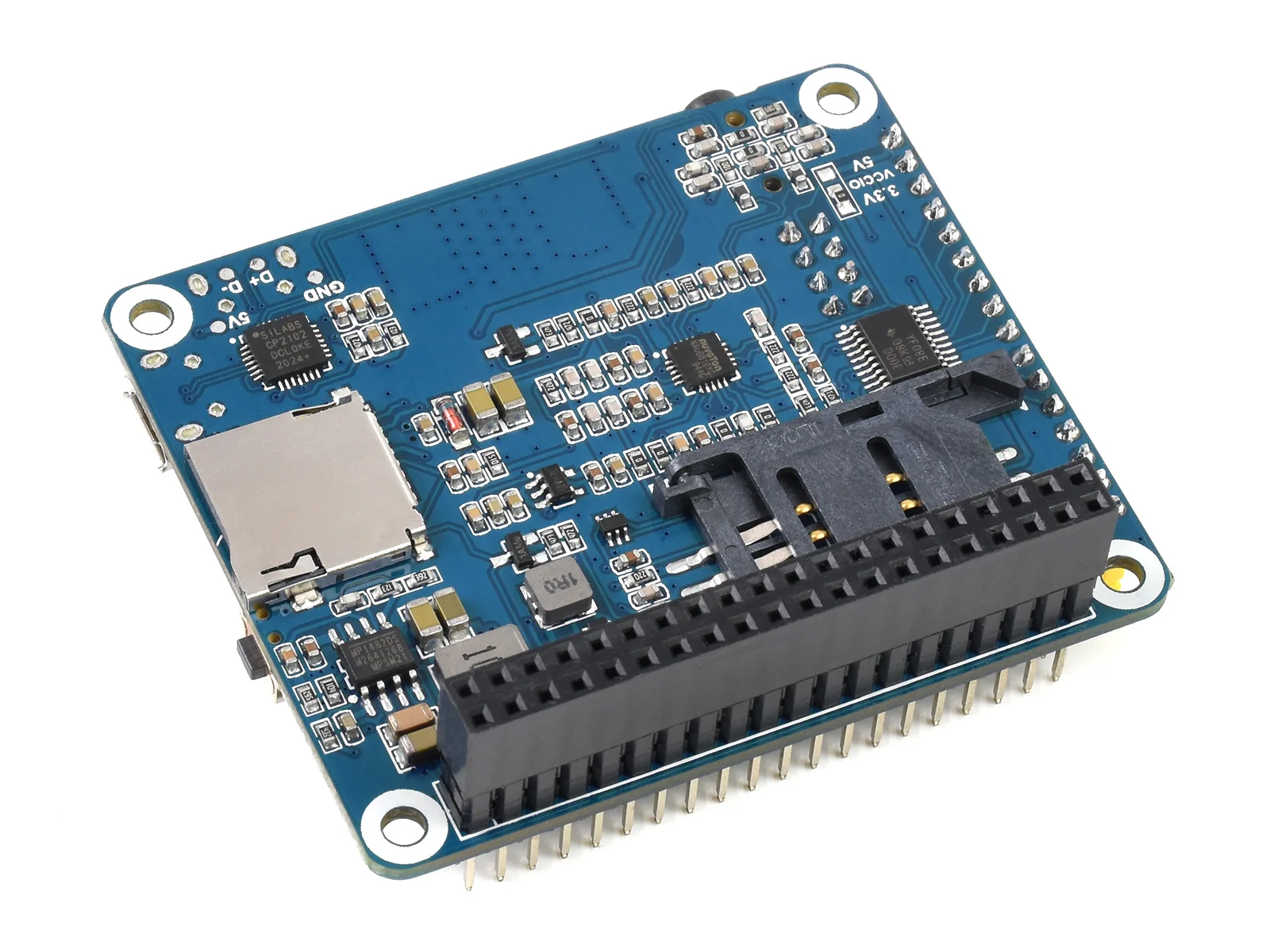

Waveshare SIM7600E H 4G шляпа для Raspberry Pi LTE Cat 4 / 3G 2G ГНСС Европа Юго Восточная Азия Западная
История изменения цены
*Текущая стоимость 5 553,61 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 7052.19 руб. | 7193.83 руб. | 7122.5 руб. |
| Jan-23-2026 | 5720.7 руб. | 5834.12 руб. | 5777 руб. |
| Dec-23-2025 | 6941.79 руб. | 7080.71 руб. | 7010.5 руб. |
| Nov-23-2025 | 6886.65 руб. | 7024.21 руб. | 6955 руб. |
| Oct-23-2025 | 5497.6 руб. | 5607.18 руб. | 5552 руб. |
| Sep-23-2025 | 6775.89 руб. | 6911.94 руб. | 6843 руб. |
| Aug-23-2025 | 6719.1 руб. | 6853.34 руб. | 6786 руб. |
| Jul-23-2025 | 6664.52 руб. | 6797.3 руб. | 6730.5 руб. |
Описание товара
Описание
Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийский.
SIM7600E-H 4G шляпа для Raspberry Pi, LTE Cat-4 4G / 3G / 2G поддержка, позиционирование GNSS, для Европы, Юго-Восточной Азии, Западной Азии, Африки
Для различных регионов Мы предлагаем несколько шапок LTE Cat-4/Cat-1 на выбор:
LTE Cat-4 | В основном применяется в Северной Америке (США, CA) | |
LTE Cat-4 | В основном применяется в Европе, Юго-Восточной Азии, Западной Азии, Африке, Китае, Южной Корее | |
LTE Cat-1 | ||
LTE Cat-4 | В основном применяется в Австралии, Новой Зеландии, Тайване, Латинской Америке | |
LTE Cat-4 | В основном применяется в Китае и некоторых странах Юго-Восточной Азии | |
LTE Cat-1 | ||
LTE Cat-4 | Глобальная версия |
Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.
4G шляпаДля RASPBERRY PIВключение LTE Cat-4 4G / 3G / 2G связи и позиционирования GNSS
На основе SIM7600E-H
Особенности с первого взглядаСтандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano
Поддержка набора номера, телефонного звонка, SMS, TCP, UDP, DTMF, HTTP, FTP и т. д.
Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее
Встроенный CP2102 USB в UART конвертер, для последовательной отладки
Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32
Две SIM карты разъем карты, поддерживает 1,8 V/3V сим-карты
Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д.
Бортовой аудио разъем и аудио декодер для совершения телефонного звонка
2x светодиодный индикатор, легко контролировать состояние работы
Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5V с помощью перемычки
Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps)
Autobauding baudrate: 9600bps ~ 115200bps
Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER)
Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT
Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)
Частотный диапазон | |
LTE Cat-4 | LTE-FDD: B1/B3/B5/B7/B8/B20 |
3G | UMTS/HSPA +: B1/B5/B8 |
2G | GSM/GPRS/EDGE: 900/1800 МГц |
GNSS | |
Спутниковые системы | GPS/Beidou/GLONASS |
Тип приемника | 16-канальный |
Код C/A | |
Чувствительность | -159 дБм (GPS) / -158 дБм (ГЛОНАСС)/ТБД (BeiDou) |
Холодный запуск: -148 дБм | |
Время на первое исправление (открытый воздух) | Холодный запуск: <35s |
Горячие старты: <1s | |
SMS и аудио | |
SMS | Поддерживаемые типы: MT, MO, CB, Text, PDU |
Хранение: USIM и ME (по умолчанию) | |
Функция аудио | Поддерживает Подавление эха |
Поддерживает шумоподавление | |
Прочее | |
Источник питания | 5 В |
Рабочее напряжение | 5V/3,3 V (настроенный через джемпер) |
Рабочая температура | -30 °C ~ 80 °C |
Температура хранения | -45 °C ~ 90 °C |
Размеры | 56,21 мм × 65,15 мм |
Совместим с Raspberry Pi Series Boards, Jetson Nano
Циферблат на Windows/LinuxLTE Cat-4:До 50 Мбит/с (Uplink) /до 150 Мбит/с (Downlink) *
3Г (HSPA +):До 5,76 Мбит/с (Uplink) /до 42 Мбит/с (Downlink) *
* Означает идеальную скорость передачи данных, фактическая скорость передачи данных зависит от таких факторов, как охват сети, перегрузка трафика, состояние базовой станции и т. д.
Облачная коммуникацияПоддерживает протоколы связи, включая TCP/UDP/FTP/FTPS/HTTP/HTTPS
Позиционирование GNSSПоддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции
Поддержка телефонных звонков и SMSСоздание телефонных звонков или отправка SMS по командам, с бортовым аудиоразъемом

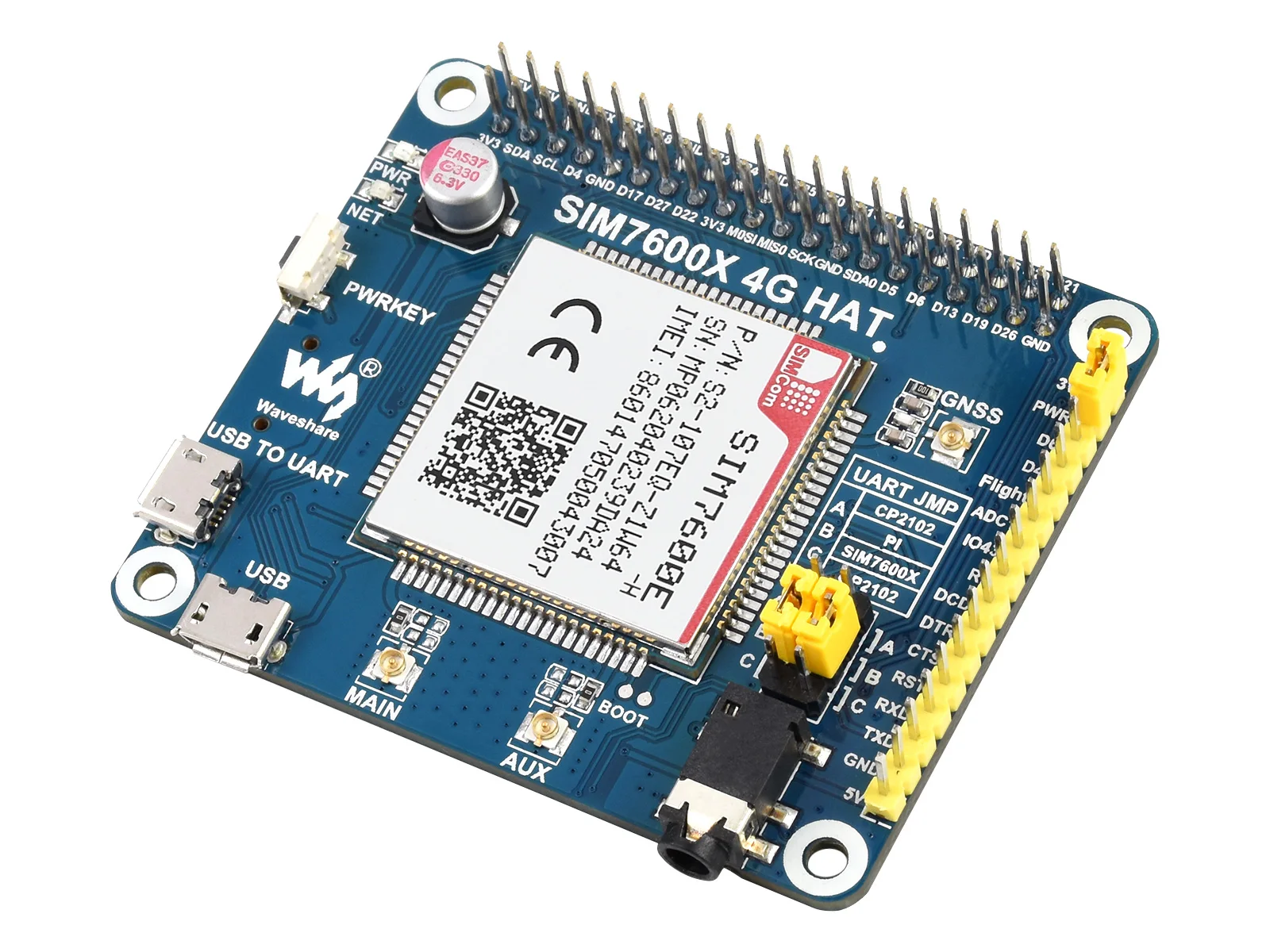

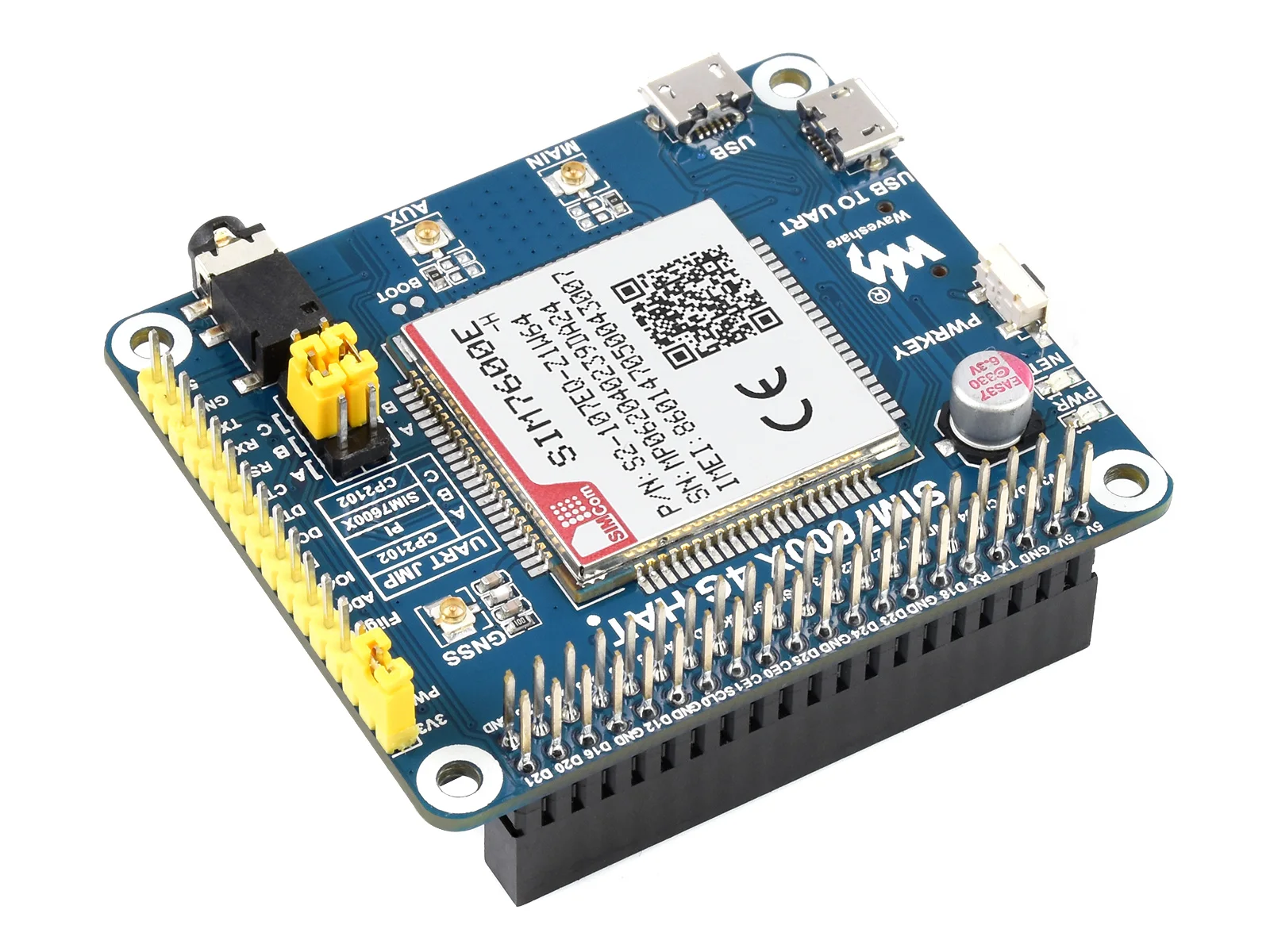

Что на борту
SIM7600E-H
CP2102 USB в UART конвертер
Аудио декодер NAU8810
TXS0108EPWR переводчик напряжения
Переводит 3,3 V/5V в 1,8 VMP2128DT чип питания
MP1482 чип питания
Raspberry Pi GPIO header
Интерфейс управления SIM7600
Для подключения с хост-платами, такими как Arduino/STM32Слот для sim-карты
Поддерживает 1,8 V/3V сим-картыСлот для карты TF
Позволяет хранить данные, такие как файлы, сообщения и т. Д.3,5 мм наушники/разъем для подключения микрофона
Интерфейс USB
Для тестирования команд, получения данных GPS позиционирования и т. Д.Интерфейс USB в UART
Для последовательной отладки или входа в Raspberry Pi
14.Разъем основной антенны
15.Разъем AUX антенны
16.Разъем антенны GNSS
17.Выключатель питания
18.Индикатор состояния сети
19.Индикатор питания
20.Перемычка для выбора рабочего напряжения
Настроенный через 0Ω резистор перемычки
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO - 5 в: установить рабочее напряжение как 5 В
21.Джемпер UART
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi
C: Управляйте SIM7600 через USB в UART
22.Перемычка конфигурации PWR
PWR - 3V3: Автоматическое включение питания (по умолчанию)
PWR - D6: запуск/выключение Raspberry Pi D6 pin
Перемычка для настройки режима полета
NC по умолчанию, нет кнопки управления режимом полета
Полет-D4: Режим полета контролируется Raspberry Pi D4 pin
23.Припой с разъемом USB
24.Прокладки для припоя с принудительным программированием
Определение Pinout
Габаритные размеры
Ресурсы и услуги
Вики: Alibaba
* Ресурсы для различных продуктов могут отличаться, пожалуйста, проверьте вики-страницу, чтобы подтвердить фактически предоставленные ресурсы.
Руководство по выборуSIM7600CE-CNSE | SIM7600CE-T | A7600C1 | A7600E | SIM7600E | SIM7600E-H | SIM7600A-H | SIM7600G-H | ||
Применимые регионы | Китай | Европа/Юго-Восточная Азия/Западная Азия/Африка/Китай/Южная Корея | Северная Америка | Глобальный | |||||
Ремешок | |||||||||
LTE Cat-4 | LTE-FDD | LTE-FDD | LTE-FDD | LTE-FDD | |||||
3G | UMTS/HSDPA/HSPA + | N/A | UMTS/HSPA + | UMTS/HSPA + | UMTS/HSDPA/HSPA + | ||||
2G | GSM/GPRS/EDGE | N/A | GSM/GPRS/EDGE | ||||||
GNSS | N/A | GPS/Beidou/GLONASS | N/A | GPS/Beidou/GLONASS | |||||
Скорость передачи данных | |||||||||
LTE Cat-4 | 150 Мбит/с (DL)/50 Мбит/с (UL) | N/A | 150 Мбит/с (DL)/50 Мбит/с (UL) | ||||||
LTE Cat-1 | N/A | 10 Мбит/с (DL)/5 Мбит/с (UL) | N/A | ||||||
3Г (HSPA +) | 42 Мбит/с (DL)/5,76 Мбит/с (UL) | N/A | 42 Мбит/с (DL)/5,76 Мбит/с (UL) | ||||||
2G (край) | 236,8 кбит/с (ДЛ/ул) | N/A | 236,8 кбит/с (ДЛ/ул) | ||||||
2G (GPRS) | 85,6 кбит/с (ДЛ/ул) | N/A | 85,6 кбит/с (ДЛ/ул) | ||||||
Особенности программного обеспечения | |||||||||
Сетевой протокол | TCP/IP/iP4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | ||||||||
Протокол набора номера | PPP/NDIS/RNDIS | PPP/RNDIS | PPP/NDIS/RNDIS | ||||||
Драйвер USB | Windows XP/7/8/10, Linux (драйвер бесплатно для Raspbian) | ||||||||
Аппаратные интерфейсы | |||||||||
Слот для sim-карты | Совместимость с 1,8 V и 3V сим-карты | ||||||||
UART | Поддерживает на команды через UART, совместимый с 3,3 V/5V рабочее напряжение | ||||||||
Usb-порт | Поддерживает тестирование команд, сетевую связь, обновление прошивки и т. Д. | ||||||||
USB для UART | Поддерживает последовательную отладку или вход в Raspberry Pi | ||||||||
Аудиоразъем | Поддерживает звуковые действия, такие как создание телефонных звонков | ||||||||
Слот для карты TF | Да, для хранения данных, таких как файлы, сообщения и т. Д. | N/A | Да | ||||||
Разъем антенны | Основная антенна LTE | LTE основная антенна + LTE разнообразие антенна + GNSS антенна | Основная антенна LTE | LTE основная антенна + LTE разнообразие антенна + GNSS антенна | |||||
Применение | |||||||||
Примеры | Здравоохранения, | ||||||||
Посылка
Вес:0,191 кг

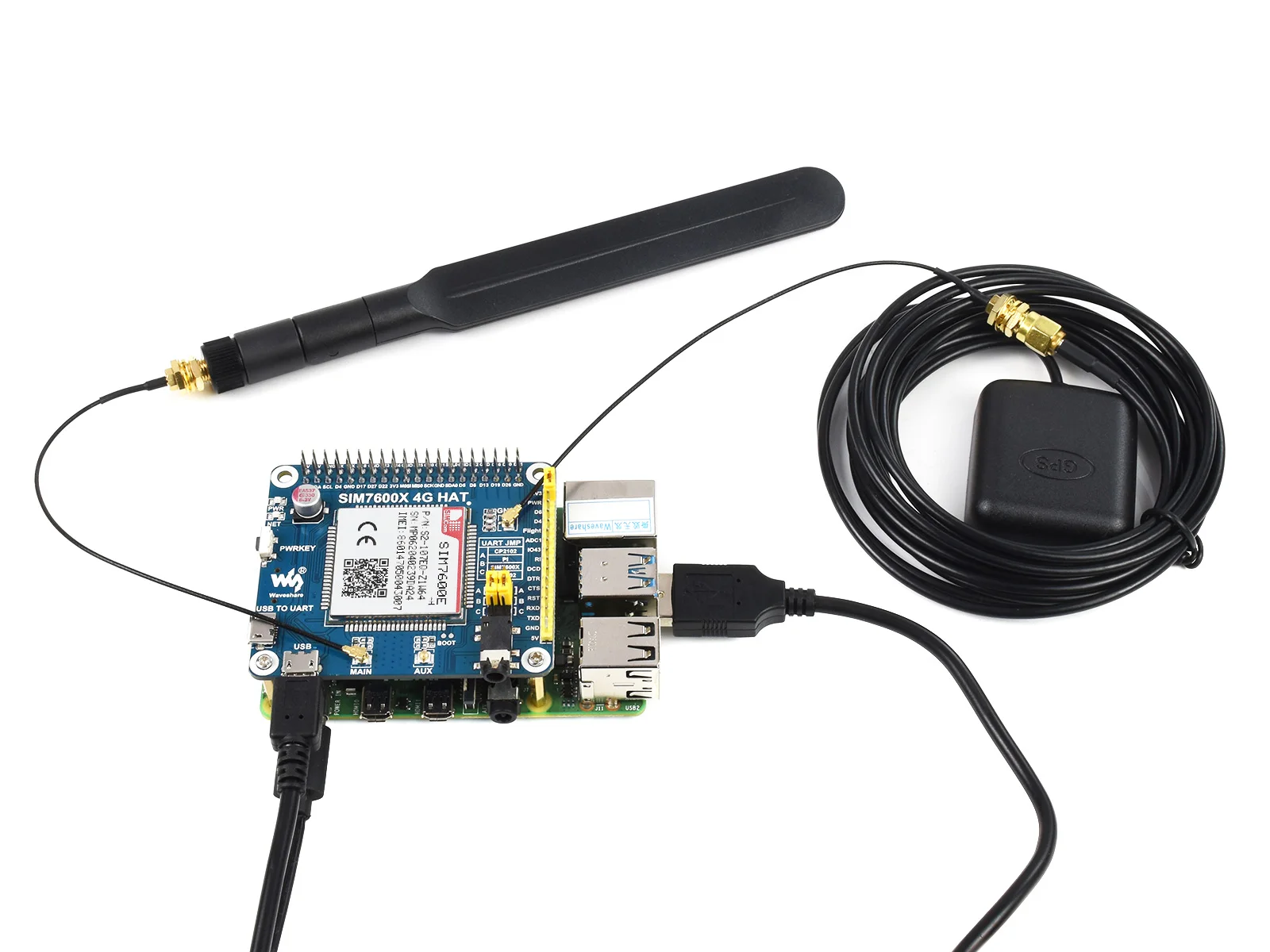

SIM7600E-H 4G HAT x1
Антенна LTE x1
Внешняя антенна GPS (B) x1
Разъем USB типа A для микроразъема x2
Набор винтов RPi (2 шт.) x1
