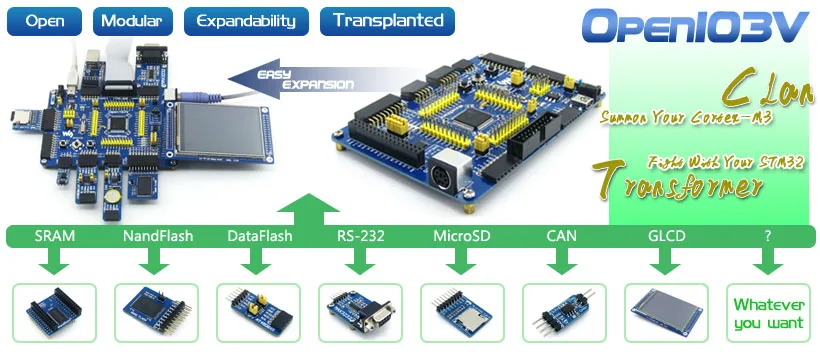

Open103V-это макетная плата STM32 с устройством STM32F103VET6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с семейством STM32F.

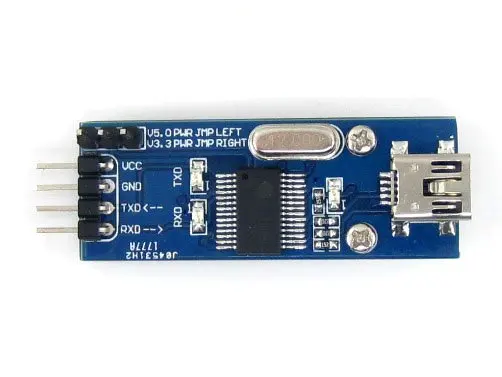

Примечание: стандарт Open103V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

Что на борту

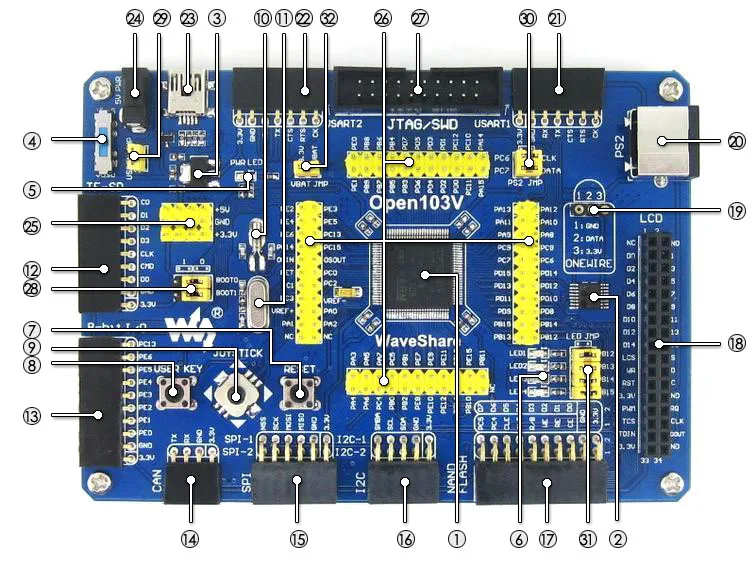

STM32F103VET6 development board on board resource

STM32F103VET6:Высокая производительность STM32 MCU в LQFP100 пакет, который имеет

Ядро:ARM Cortex-M3 32-битный RISC;
Рабочая частота:72 МГц, 1,25 DMIPS/МГц;
I/Os:80;
Рабочее напряжение:2-3,6 В;
Воспоминания:512 K Flash, 64 K RAM (самая высокая спецификация в серии STM32F103V);
Коммуникационные интерфейсы:3 xSPI, 5 xUSART, 2xI2S, 2xI2C, 1 xFSMC, 1 xLCD, 1 xSDIO, 1 xUSB, 1 xCAN;
AD & DA конвертеры:3xAD (12bit, 1μs, shares 16 каналов); 2xDA (12bit);
Отладка/программирование:Поддержка интерфейсов JTAG/SWD (отладка последовательного провода), поддержка IAP;

74LVC139:Для расширения FSMC позволяет подключать несколько периферийных устройств через FSMC одновременно, например, подключение ЖК-дисплея и вспышки NAND;

AMS1117-3.3:3,3 В регулятор напряжения;

Выключатель питания:5 в постоянного тока или USB;

Индикатор питания;

Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;

Кнопка сброса;

Ключ пользователя;

Джойстик:Удобно для ввода/вывода (пять позиций);

32,768 K кристаллический Осциллятор:Для внутреннего RTC;

8 м кристаллический Осциллятор:Позволяет MCU работать на частоте 72 м путем умножения частоты;

Интерфейс SDIO:Легко подключается к плате Micro SD, гораздо быстрее считывать/записывать карту Micro SD через SDIO, чем через SPI;

8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;

Интерфейс CAN:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN;

Интерфейс SPI:Легко подключается к периферийным устройствам SPI, таким как FLASH (AT45DBxx), sd-карта, MP3 и т. д.;

I2C интерфейс:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.;

Интерфейс NAND FLASH:Легко подключается к флеш-периферийным устройствам NAND;

ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;

Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.

PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;

Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232;

Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232;

Usb-порт:USB связь между платой и ПК;

5 В DC jack;

5 В/3,3 В вход/выход питания;

MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;

Интерфейс JTAG/SWD:Для отладки/программирования;

Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;

Usb-адаптер

Короткая перемычка для автоматического обнаружения ПК во время подключения USB;
Откройте перемычку для отключения;

PS/2 интерфейс перемычки

Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;
Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont;

Перемычка светодиодов

Короткая перемычка для подключения светодиодов к I/Os по умолчанию;
Откройте перемычку для подключения светодиодов к пользовательским I/Os через DuPont провода;

Джемпер VBAT

Короткий Джемпер для использования системы питания;
Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

Ресурсы для развития

Сопутствующее программное обеспечение (Киль и т. Д.)

Демонстрационный код (примеры в C, μC/OS-II)

Схема (PDF)

STM32 документы по разработке (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open103V
