*Текущая стоимость 1 455,22 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
По умолчанию рекомендуется отправить 220 В.
Если вам нужно 110 В, пожалуйста, оставьте сообщение или обратите внимание, что вам нужно 110 В, спасибо.
В комплект входит: одна материнская плата.

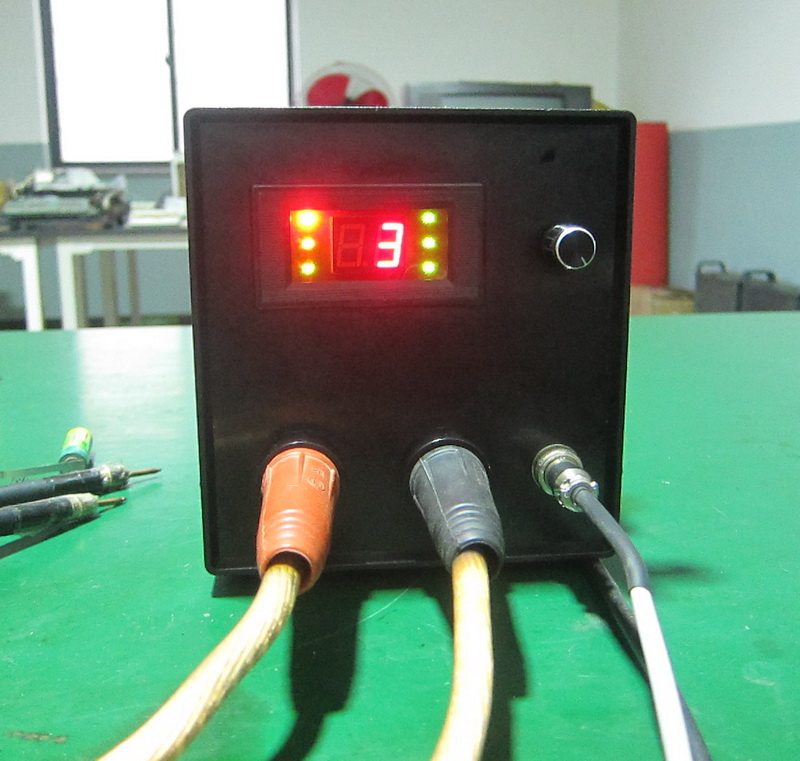

Дисплей панель
Патч
Длина 40 см, длина 5P, 2P.
Изделие: точечный сварочный трансформатор
Машина для точечной сварки ручка
Ножной переключатель
Шасси

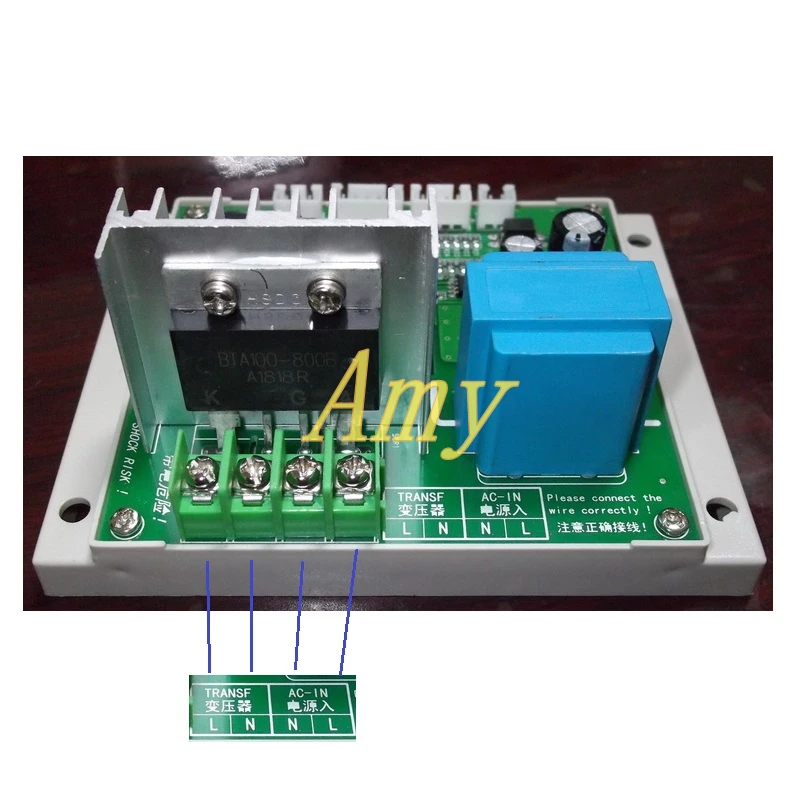

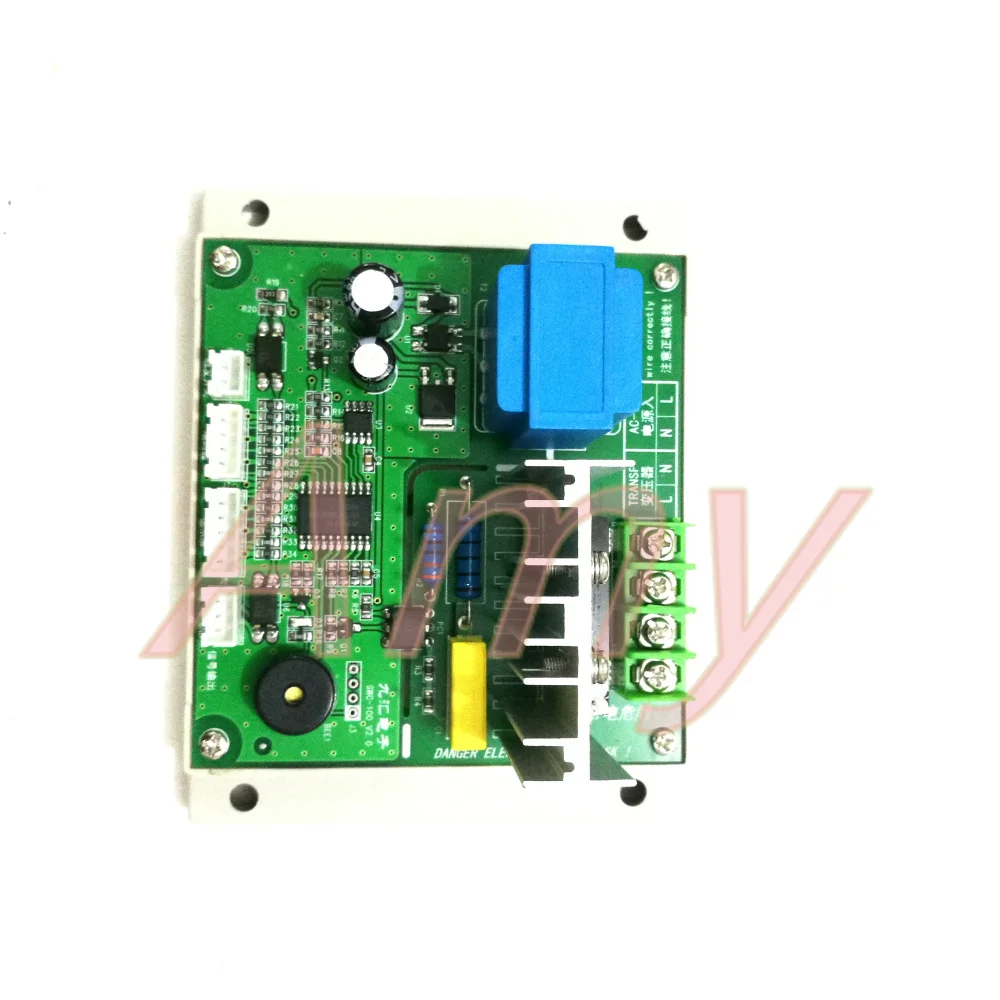

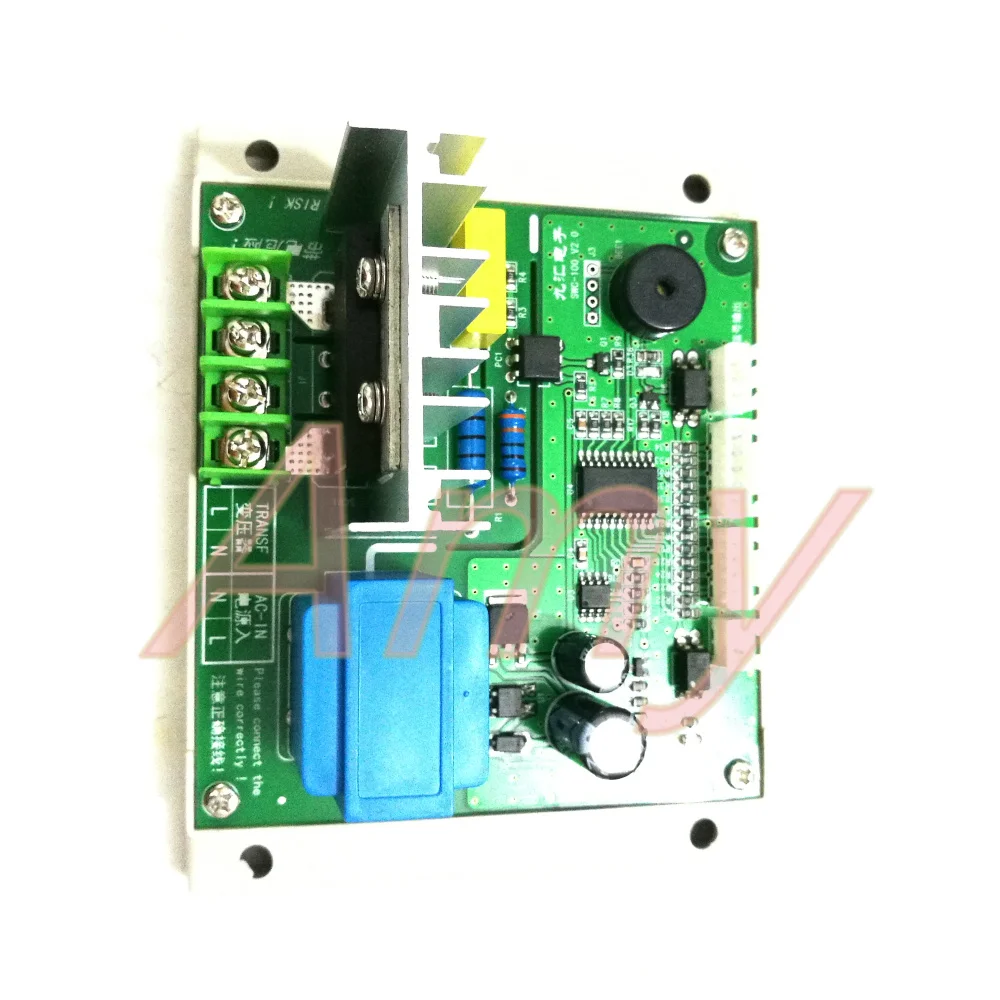

Новая материнская плата придает пластиковое основание, что делает ее более простой в монтаже. Панель выполнена из защелкивающаяся пластиковая оболочка. После установки головка винта не остается.
Высококачественный игольчатый трансформатор для наполнения клеем используется для питания материнской платы, который может предотвратить повреждение при транспортировке и обладает отличной влагоустойчивостью. Прямая сварка на материнской плате также облегчает монтаж.
Поддержка производства маски, так что вы также можете сделать фабричную машину в любительских условиях.
В дополнение к смене внешнего вида, следующие изменения были сделаны в качестве примера по сравнению с первым выпуском.
Параметры параметров отключения питания хранятся, а параметры, используемые во время последней остановки машины, читаются.
Линейная Регулировка выходной мощности. Старая версия делит угол сдвига 180 градусов на 100 одинаковых частей, поэтому Регулировка является нелинейной. Новая версия делит выходную мощность на 100 равноценных деталей.
Выход для точечной сварки сигналов увеличивается. Когда кнопочный переключатель сварочного аппарата нажимается, оптрон включается. Когда Сварка закончена, оптрон закрыт после определенной задержки (settable). Оптрон может использоваться как отзывы сигнал Автоматическая машина для точечной сварки.

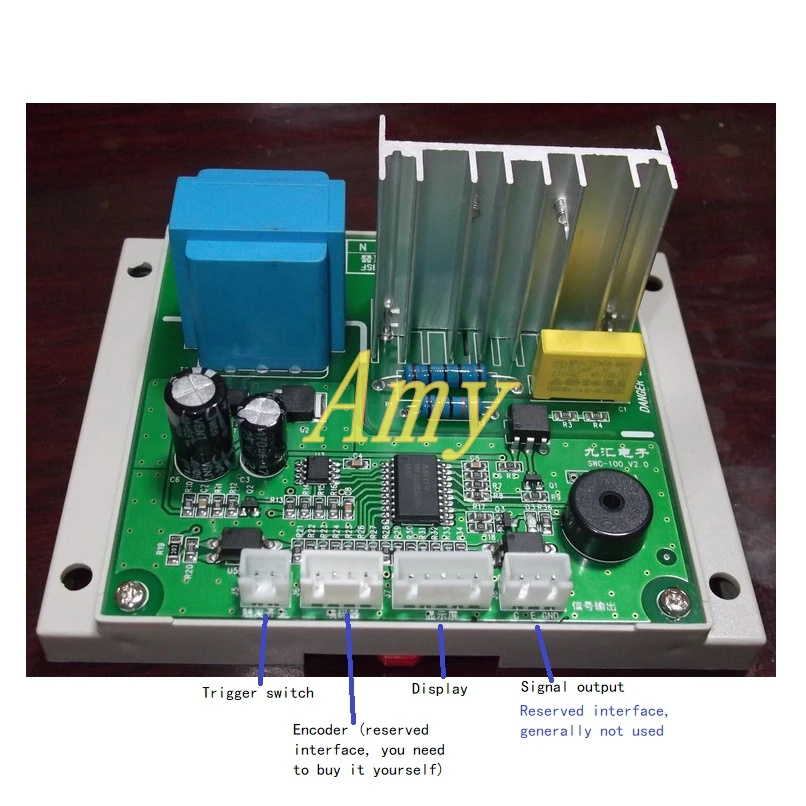

Хотя новая версия управляется кнопочным выключателем, интерфейс кодировщика по-прежнему остается на материнской плате, и Кодировщик может быть приобретен отдельно, при необходимости, подключен и использован
Функция и инструкции
Параметр Настройки:
I. Время первой точечной сварки:
1. Диапазон регулировки 1-99 переменного тока (для обеспечения безопасности, максимальная плата по умолчанию составляет 20, если более 20, см. Раздел с максимальным ограничением позже, самостоятельное изменение).
2. Нажмите кнопку «Настройки», когда включен светодиодный светильник «Время 1», цифровая трубка начинает мерцать, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, И снова нажмите кнопку «Настройки», чтобы сохранить и выйти из игры.
Две. Первый точечный сварочный ток:
1. Регулируемый диапазон 25%-99%, отрегулируйте процентный ток выходной мощности по сравнению с полной мощностью (максимальное значение по умолчанию-99, если вам нужны другие значения, см. Раздел с максимальным ограничением позже, смените самостоятельно).
2. Нажмите кнопку «Настройки», когда включен светодиодный светильник «ток 1», цифровая трубка начинает мерцать, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, затем нажмите кнопку «Настройки», чтобы сохранить и выйти из игры.
Три. Первый и второй точечные сварочные интервалы:
1. Регулируемый диапазон 1-99 переменного тока, то есть, значение, многовитое на 10 миллисекунд (макс. значение платы по умолчанию 25, если больше 25, см. Максимальный лимит позже, self-изменение).
2. Нажмите кнопку «Настройки», когда индикатор «интервал» загорится, цифровая трубка начинает мерцать, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, А затем Пресс «Настройки» кнопку, чтобы сохранить и выйти.
Четыре. Время второй точечной сварки:
1. Регулируемый диапазон цикла переменного тока 0-99 (для обеспечения безопасности, макс. значение платы по умолчанию составляет 20, если более 20, см. Раздел с максимальным ограничением позже, самостоятельное изменение)
2. Когда этот раз установлен на 0, он работает в состоянии monopulse.
3. Нажмите кнопку «Настройки», когда индикатор «Время 2» загорится, цифровая трубка начинает мерцать, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, затем нажмите кнопку «Настройки», чтобы сохранить и выйти из игры.
Пять. Второй точечный сварочный ток:
1. Регулируемый диапазон 25%-99%, отрегулируйте процентный ток выходной мощности по сравнению с полной мощностью (максимальное значение по умолчанию-99, если вам нужны другие значения, см. Раздел с максимальным ограничением позже, смените самостоятельно).
2. Нажмите кнопку «Настройки», когда включен светодиодный светильник «ток 2», цифровая трубка начинает мерцать, нажмите кнопку «Добавить» или «уменьшить» до нужного значения, затем нажмите кнопку «Настройки», чтобы сохранить и выйти из игры.
Шесть. Хранение и передача параметров
1. Устройство автоматически записает последние параметры, когда оно отключено, и автоматически загружает его на следующую загрузку.
2. В то же время машина может хранить 5 наборов распространенных параметров.
A) число текущего параметр отображается, когда индикатор «параметр» горит, и число 0, если параметр «Загрузка загрузки» или если параметр был изменен.
B) нажмите кнопку «Настройки», выберите Параметры загрузки и хранения, нажмите кнопку «увеличение» или «Уменьшение», чтобы отобразить соответственно «Ld» и «SA», О том, что после операции загружаются или хранения, и Пресс «Настройки» в тех случаях, когда" Отображается Ld, и если нужны параметры хранения, когда отображается «SA». Нажмите на кнопку настройки.
В) Подключите деталь, затем Отобразите количество параметров, нажмите кнопку «Добавить» или «вычитать», экран дисплея меняется с 1 на 5, соответственно, представляя параметры из пяти элементов, выберите номер входа, который необходимо сохранить или передать, нажмите «set» Ключ для обеспечения загрузки или хранения.
Максимальный размер:
Поскольку точечный сварочный трансформатор, как правило, изготавливается вручную, мощность, диаметр проволоки, витки не одинаковые, в результате чего большие параметры рассеивания, контроллер адаптируется к различным трансформерам, регулируемый диапазон параметров очень большой, очень вероятно, из-за неправильных настроек, привести к повреждению батареи (У меня есть из-за регулировки времени точечной сварки слишком долго, так что корпус батареи был сгорел, поэтому необходимо ограничиться максимальным значением каждого из параметров. Эта машина имеет удобный емкостный Мини-стилус, служащий также в ограничения максимального значения параметров. Способ установки заключается в следующем:
1. Нажмите кнопку «Добавить» или «вычесть», чтобы включить световой светильник «параметр», затем нажмите кнопку «Настройки», чтобы не отпускать, около 5 секунд в функцию настройки верхнего лимита, когда мигает индикатор «Время 1», В то время как цифровая трубка показывает текущее время точечной сварки 1 верхний лимит.
2. Нажмите на клавиши «увеличение» или «Уменьшение», «Время 1», «ток 1», «интервал», «Время 2», «ток 2», световые индикаторы мерцают в оборота, И отображает их соответствующие верхние лимиты, выберите Параметры, необходимые для установки, нажмите кнопку «set», В это время цифровые трубки мерцают, нажмите кнопку «увеличение» или «Уменьшение», чтобы изменить лимитное значение, отрегулируйте после нажатия кнопки «Настройка», дисплей перестанет мигать, как мы устанавливаем текущий параметр не будет завершена.
3. После установки лимита, вам нужно сохранить их, чтобы начать функционировать. Метод заключается в том, чтобы нажать кнопку «вычитание», чтобы сделать мигание индикатора «Параметры», в цифровой трубке отображается кнопка «SA» и «Настройки», что завершает экономию. Если вы не хотите экономить, вы не можете управлять кнопкой в течение 5 секунд, система будет выйти из функции настройки и отклонить предварительно модифицированные параметры. Если он не сохранен, все настройки являются недопустимыми, и плата управления по-прежнему работает в соответствии с оригинальным лимитным значением.
Использование Выходной сигнал:
Контрольная Плата оснащена выход точечной сварки сигнала. Когда кнопочный переключатель сварочного аппарата нажимается, оптрон включается. Когда Сварка закончена, оптрон закрыт после определенной задержки (которая может быть установлена). Можно использовать в качестве сигнала на отзывы для автоматической точечной сварки. Сигнал синхронизируется с Светодиодный индикатор на плате. Время задержки устанавливается следующим образом:
Нажмите кнопку «вычитание», чтобы включить светильник индикатора «параметр». Нажатие кнопки «Настройка» запустится в режим настройки верхнего лимита, но не отпустите, пока цифровая трубка не отобразит значение и мерцание. Значение, отображаемое в это время,-это время задержки выхода сигнала после точечной сварки. Счетчик полуцикла показывает 10, что означает оптическую муфту. 100 мс будет закрыт после того, как точечная сварка будет выполнена, со ссылки на индикатор на плате, оба из которых синхронны.
.
