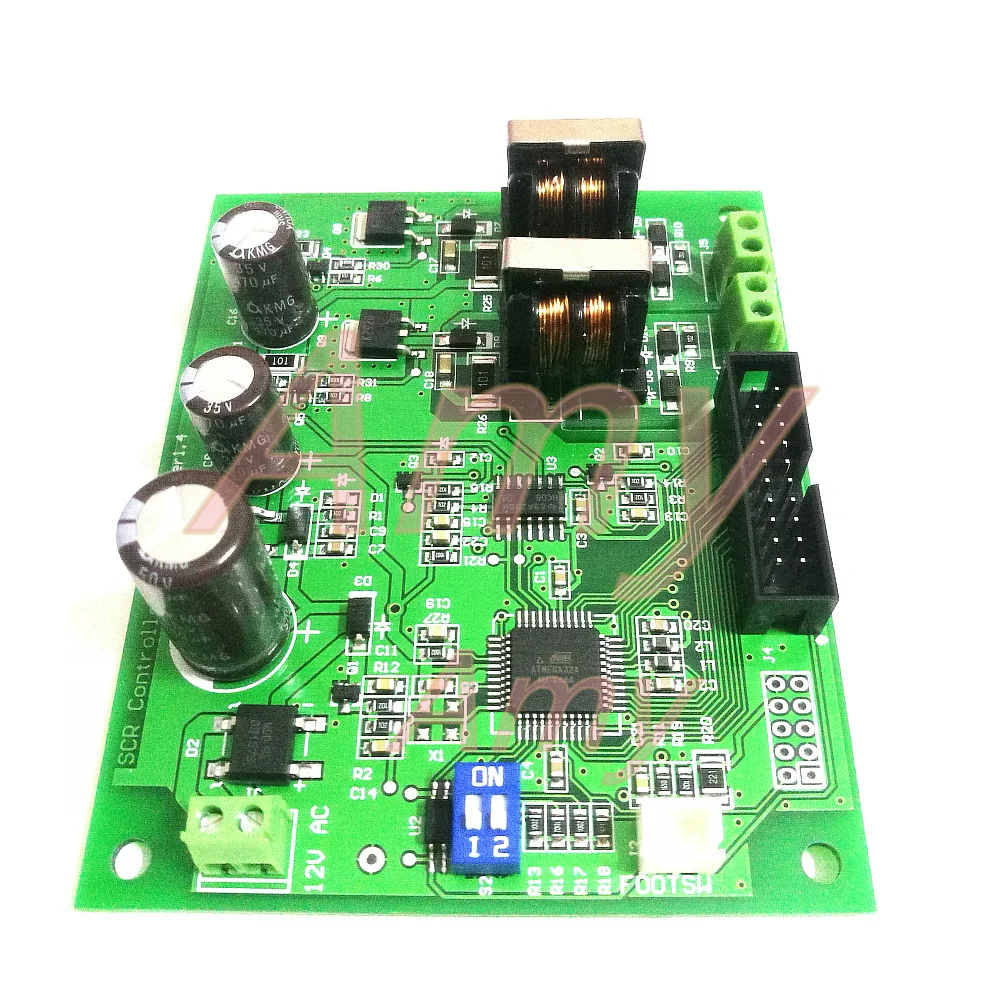

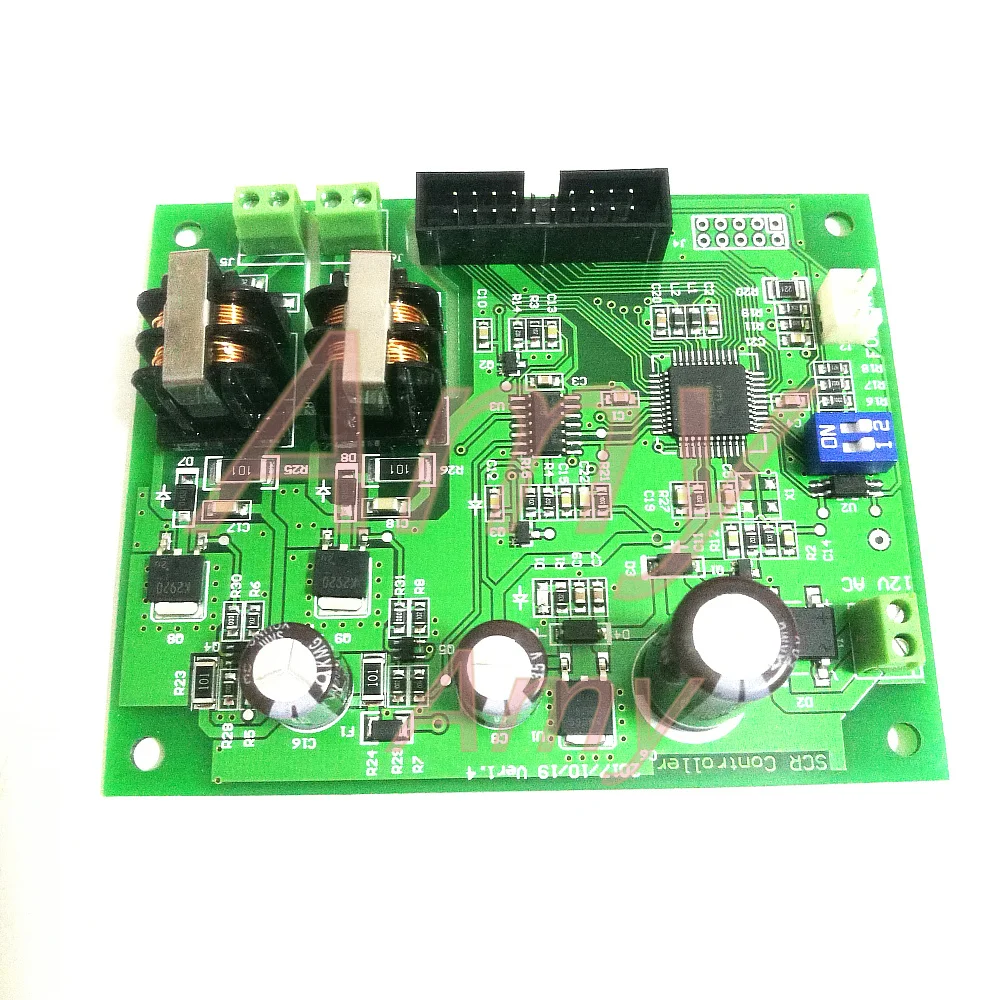

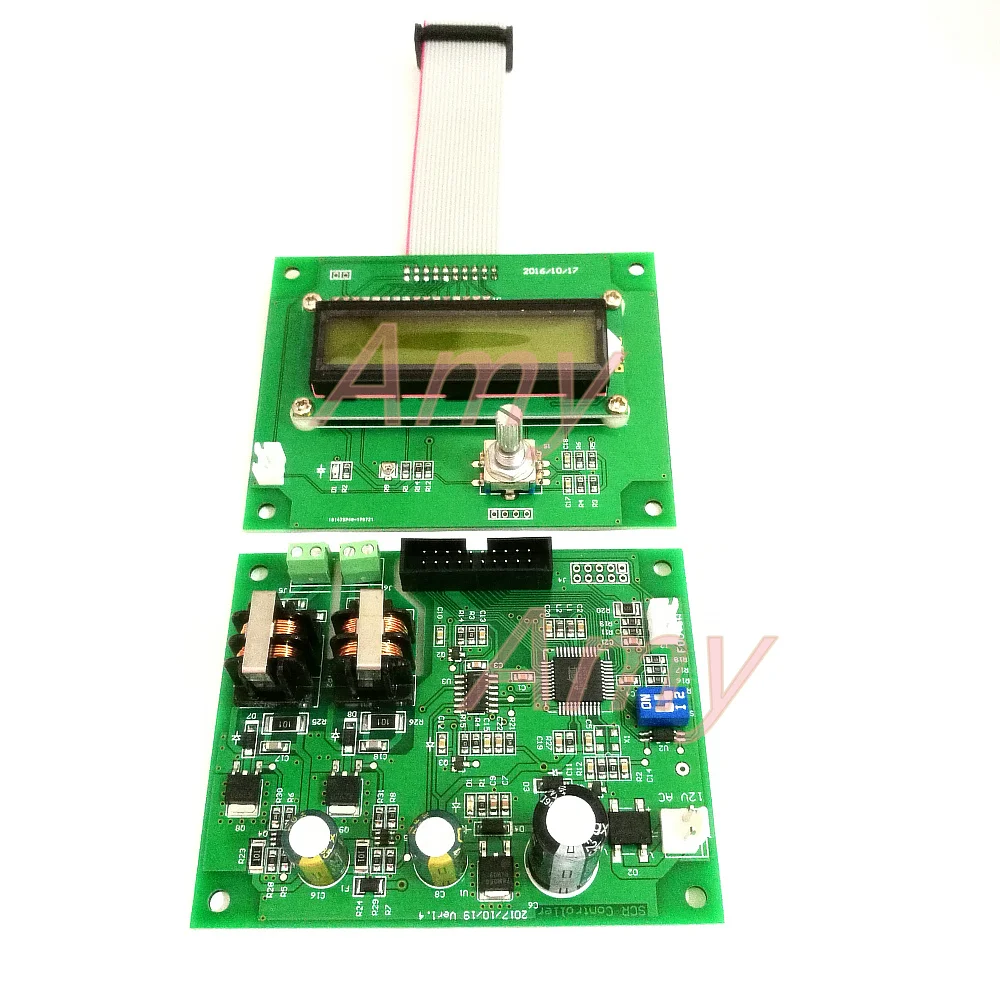

Панель управления для точечной сварки аккумулятора 16 микрокомпьютеров с одним

---

Согласующего трансформатора ссылки:

Https:/store/product/Electromagnetic-passive-buzzer-0905-9-5-5mm-impedance-16-Euro-frequency-2700HZ-voltage-1-5-3V/2956052_32816695702.html?spm=2114.12010615.0.0.vR2vT5

На печатной плате есть небольшие сварочные знаки, которые не влияют на использование продукта. Пожалуйста, не покупайте, если вас это не устраивает.   Если происходит отключение питания, проверьте, что трансформатор имеет состояние короткого замыкания или является ли обмотка трансформатора разумной, или ли фаза тиристора отменена. Плата подключается в петле, только эквивалентно функции переключателя, даже если плата SCR короткого замыкания приведет только к тому, что схема не отключена, работает, И не приведет к отключению линии. Для высокомощных машин мощностью более 2 кВт будет очень высокий ток возбуждения, что приведет к проблемам с отключением Если мощность ниже 1 кВт, рекомендуется выбрать, оснащен BTA24-800 платой, и если мощность составляет 1-2 кВт, рекомендуется выбрать BTA41-600 или BTA41-800 плату. Если мощность выше 2 кВт, рекомендуется выбрать модуль SCR + SCR. Кремниевые управляемые диски предназначены для более высоких нагрузок, потому что двунаправленные тиристорные емкости не большие и, как правило, только 40А. Поэтому, если вы хотите увеличить нагрузку, используйте кремний контролируемый. Так как существует много дополнительных моделей тиристора, это только привод, который не содержит тиристора. Быть оснащенным scr. "Силовой трансформатор: 8-12 В переменного тока Частотный трансформатор". (Обратите внимание, что силовые Трансформаторы должны быть использованы, источник питания импульсного источника питания не может работать!) "Стандартный кремниевый контролируемый выпрямитель BTA24-800, номинальный ток 25А, напряжение 800 в, может управлять следующим трансформатором 1 кВт. Другой BTA41-600 (40A, 600V) может быть выбран и BTA41-800 (40A, 800V) может быть опционально, подходит для трансформатора 1-2 кВт. Сколько тиристора может управлять большим трансформатором, который, вероятно, чехол. Теоретическая грузоподъемность 25 А составляет 25x220 = 5500 Вт. Теоретическая грузоподъемность 40А 40x220 = 8800 Вт. Кажется очень большим, на самом деле, потому что трансформатор, используемый для точечной сварки, работает вблизи короткого замыкания и работает при высокой нагрузке. Мгновенная мощность 1 кВт трансформатора может достигать 3 кВт-4 кВт. 2 кВт трансформатор 6 кВт-8 кВт. Таким образом, чтобы положить его просто, если ваш трансформатор меньше 1 киловатт, выберите 25. Если он находится между 1-2 киловаттами, выберите 40 безопасности. Если вы хотите управлять трансформатором больше, пожалуйста, возьмите Контроллер SCR или привод + 100 Encore кремниевый управляемый модуль. Может поддерживать SCR ниже 1000A. Метод использования точно такой же, как у панели управления, но проводка будет иметь отличия. Гнездо SW на основной плате такое же, как гнездо J3 на панели управления. Это ножной переключатель. Функция Введение: > Может быть установлен двойной пульс, один пульс. Вы можете регулировать расстояние между двумя колоннами импульсов. Максимальный интервал составляет 500 миллисекунд. Когда время пульса двух импульсов 0, это режим работы одного импульса. В режиме одного импульса установите интервал импульса до 0. Ток и время первого импульса и второго импульса можно установить отдельно. Максимальная продолжительность каждого импульса может составлять 0,99 секунд. > Кодировщик, который может регулировать все параметры, нажав на параметр короткого переключателя. Когда символ «<» находится позади P1, роторный кодировщик регулирует процент тока для первого импульса. Когда символ «<» находится позади P2, вращающийся кодировщик регулирует процентный ток второго импульса. Метод регулировки времени отличается. Разница в том, что знак *. Короткое нажатие, длительное нажатие, чистый текущий параметр. Первое число-это время работы первого импульса в миллисекундах. Вторая цифра-это интервал между двумя импульсами, в миллисекундах. Третья цифра-это время работы Второго импульса в миллисекундах. По умолчанию красный; Размеры: Положение переключателя-00 и самая длинная задержка 100ms (0,1 секунд). Если набирать до 10, самая длинная задержка 200 мс (0,2 секунд). Если набирать до 01, самая длинная задержка 500 мс (0,5 секунд). Если набрано до 11, максимальная задержка составляет 990 мс (0,99 секунд). Размер основной панели и панели составляет 100x80 мм. Поперечное расстояние между отверстиями составляет 90 мм, а продольное расстояние между отверстиями-70 мм.

Способ подключения, в котором зеленая линия не может напрямую подключаться к основному трансформатору через плату. Это своего рода метод, который является более мощным. Потому что зеленая линия на плате подключена непосредственно к терминалу. Так что это то же самое, не проходя через доску.

Оснащен BTA24-800 или BTA140800, или BTA41-600, или BTA41-800, схема подключения платы низкой мощности: Кремниевая управляемая Соединительная плата и двунаправленное тиристорное Соединение: Подключение SCR или SCR модуля, управляемого тиристором
