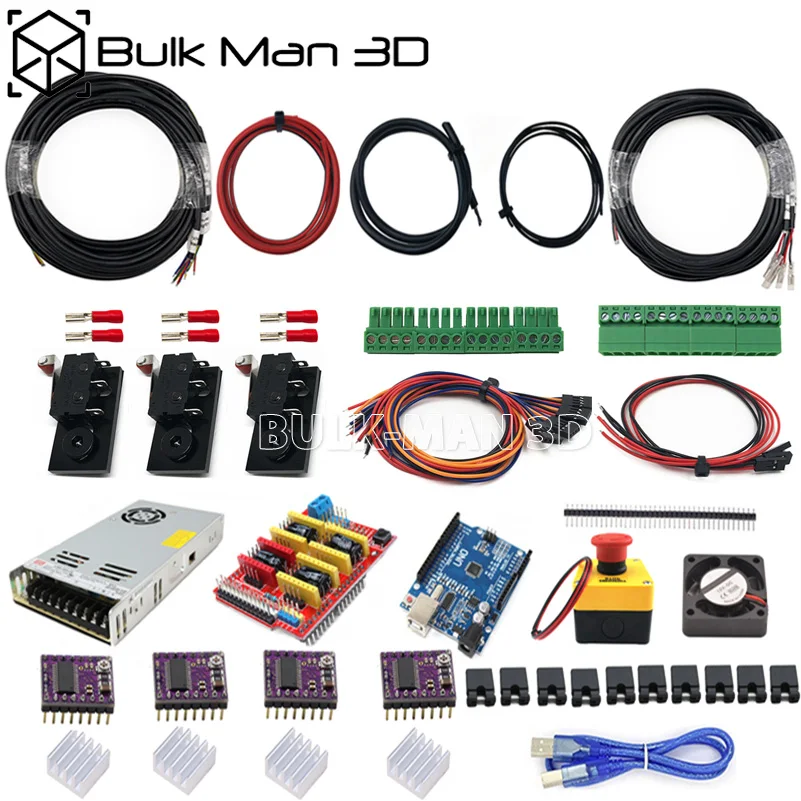

GRBL на базе UNO R3 с ЧПУ щит V3 и DRV8825 шаговый Драйвер контроллер комплект для Workbee

Контроллер UNO R3 на базе GRBL с ЧПУ щит V3

В Оптом мужские 3DНабор контроллеров GRBL содержит все оборудование для зарядки и управления

WorkBee, Ox CNC или другой станок с ЧПУ.

-Для размера станка 500x750 мм, 750x750 мм, 750x1000 мм, пожалуйста, выберите «GRBL-S"Версия

-Для размера машины 1000x1000 мм, 1000x1500 мм, 1500x1500 мм, пожалуйста, выберите"GRBL-L"Версия

Обратите внимание:

1. Руководство по сборке PDF доступно по электронной почте.

2. Вам нужно авторизоваться на официальном веб-сайте GRBL, чтобы самостоятельно загрузить программное обеспечение. (GRBL бесплатно скачайте) спасибо за внимание.

Более подробной информации:

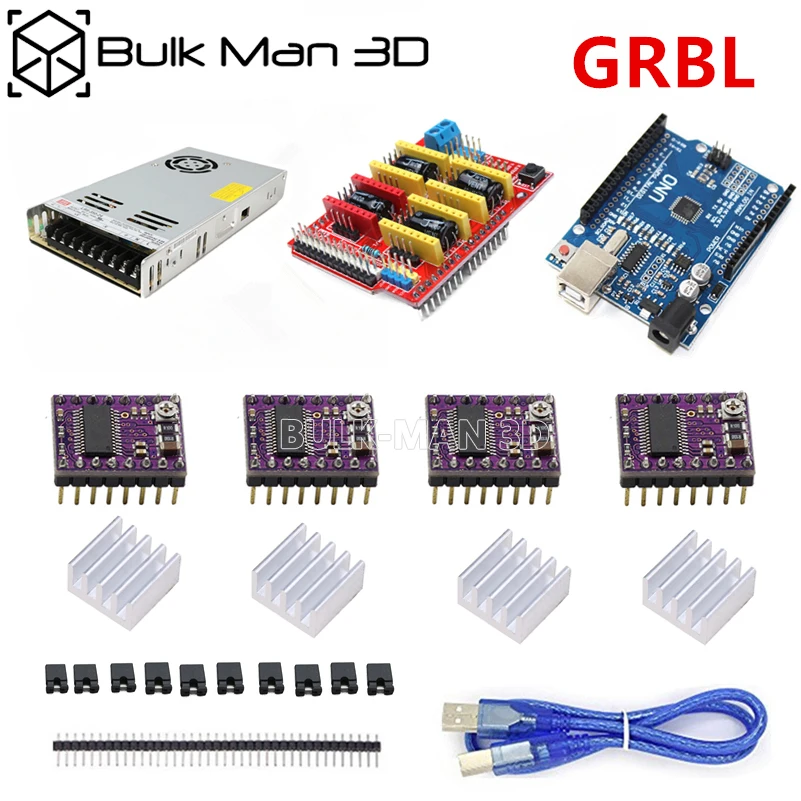

• Питание:Контроллер поставляется состоит из следующие пункты:

• Arduino UNO совместимый
  • 14 контактов с цифровым входом/выходом-6 контактов могут использоваться как выходы ШИМ
  • 6 аналоговые входные сигналы
  • Кристаллический осциллятор 16 МГц
  • Работает при 5 В
  • Рекомендуемый диапазон входного напряжения: от 7 в до 12 В
  • Флэш-Память: 32 Кб (0,5 КБ, используемый загрузчиком)
  • SRAM: 2KB
  • EEPROM: 1KB
• CNC щит V3
  • Версия 3,00
  • 4-осевая машина Поддержка (X, Y, Z, может дубликат X, Y, Z или сделать полный 4th оси с пользовательскую прошивку с помощью шпильки D12 и D13)
  • Торцевые Упоры для каждой оси (всего 6 дюймов), 2 шт.
  • Использует GRBL как программное обеспечение управления
  • Источник питания: постоянный ток 12-36 в
  • Интерфейс: mini-USB
  • Максимальная шаговый двигатель ток: менее 2A 2 фазы 4 провода шаговый двигатель
  • Более 1 а шаговых двигателей должны использовать радиаторы и/или другое охлаждение (вентилятор)
• DRV8825 шаговые двигатели
  • Низкий выход RDS (ON)
  • Автоматическое обнаружение/Выбор режима распада
  • Внутренний UVLO
  • Смешанный с медленными режимами распада
  • Синхронное выпрямление для отвода низкого заряда
  • Защита от перегрузки по току
  • Термальность отключения сети
  • 3,3 и 5 V совместимый логический питания
  • Замыкания на землю цепи
  • Защита от короткого замыкания, нагрузка
  • Шесть микрошаговых режимов: full, 1/2, 1/4, 1/8, 1/16 и 1/32
• Вентилятор-40x40 мм 24 В
  • Размеры: 40 мм (Д) x 40 мм (Ш) x 10 мм (В)
  • Номинальное напряжение: 24 В
  • • Сила тока: 0.10A
  • Входная мощность: 0,84 Вт
  • Номинальная скорость: 6000 об/мин
  • Поток воздуха: 5,75 CFM
  • Уровень шума: 24 дБА
  • Длина провода: 250 мм
  • Разъем: 2pin 2,54 мм

Мощность:

• Мощный источник питания-24 В, 350 Вт
  • Выходное напряжение-канал: 24 В
  • Выход Мощность: 350,4 W
  • Закрытый чехол
  • Входное напряжение: 90 в 132 в перем. Тока/180 в 264 в перем. Тока, 240 в пост. Тока в 370 в пост. Тока
  • Выходной ток-канал: 14,6 А
  • Стиль установки: шасси
  • Длина: 215 мм
  • Ширина: 115 мм
  • Высота: 30 мм
  • Входная частота: 47 Гц до 63 Гц
  • Вес блока: 760 г

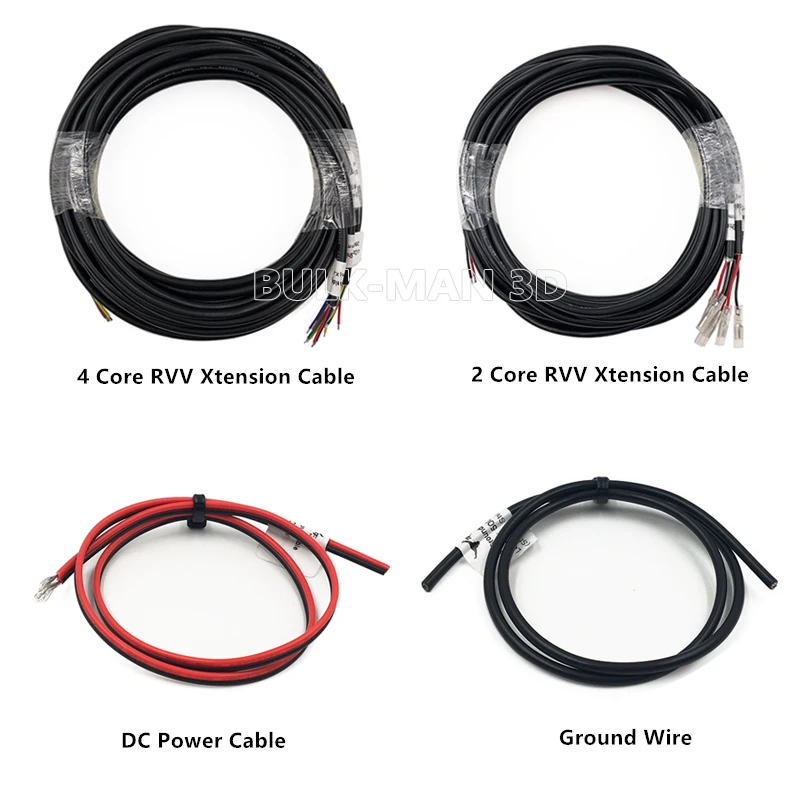

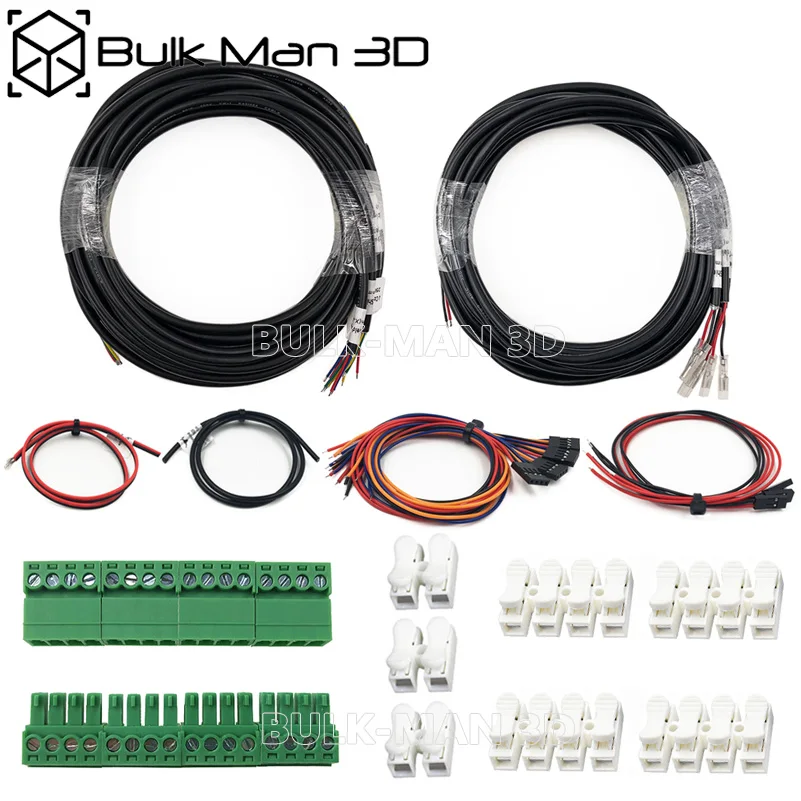

Кабели и разъемы:

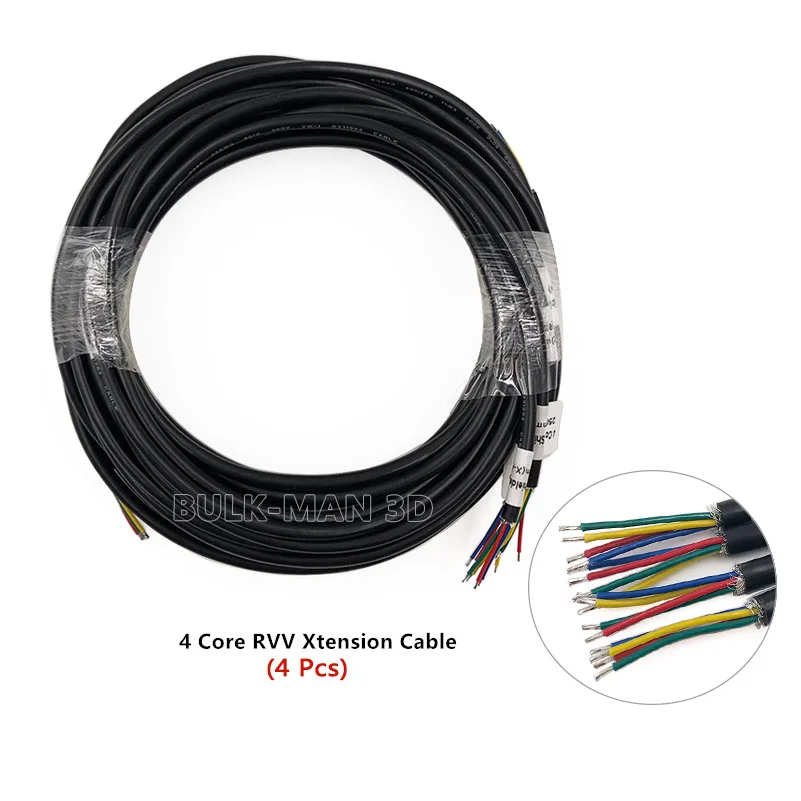

• 4 ядра, экранированные шаговые кабелиЗавершенный на одном конце с JST SM 4P (соединитель для шаговых двигателей)

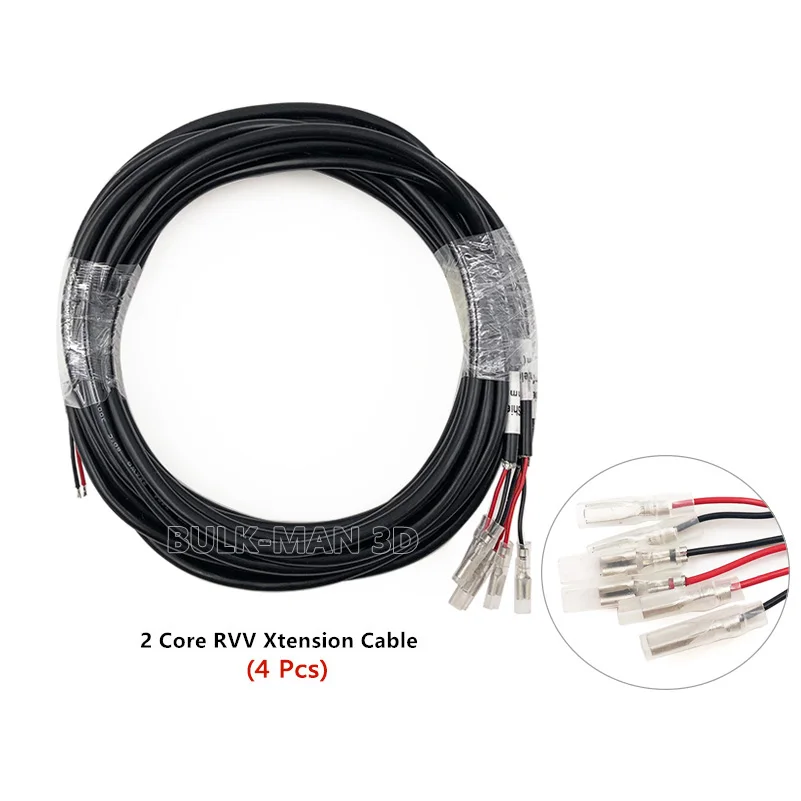

• 2 ядра, экранированные сигнальные кабелиЗакончился на одном конце с JST SM 2P
• DC Мощность кабель
  • 22 AWG
  • 1x500 мм
• Провод заземления
  • 20 AWG
  • 1x500 мм
• Шаговые двигатели кабели(Щит с ЧПУ для разъемов)
  • Dupont гнездовой разъем на одном конце
  • 4x300 мм
• EStop кабель
  • 22 AWG
  • 1x1000 мм

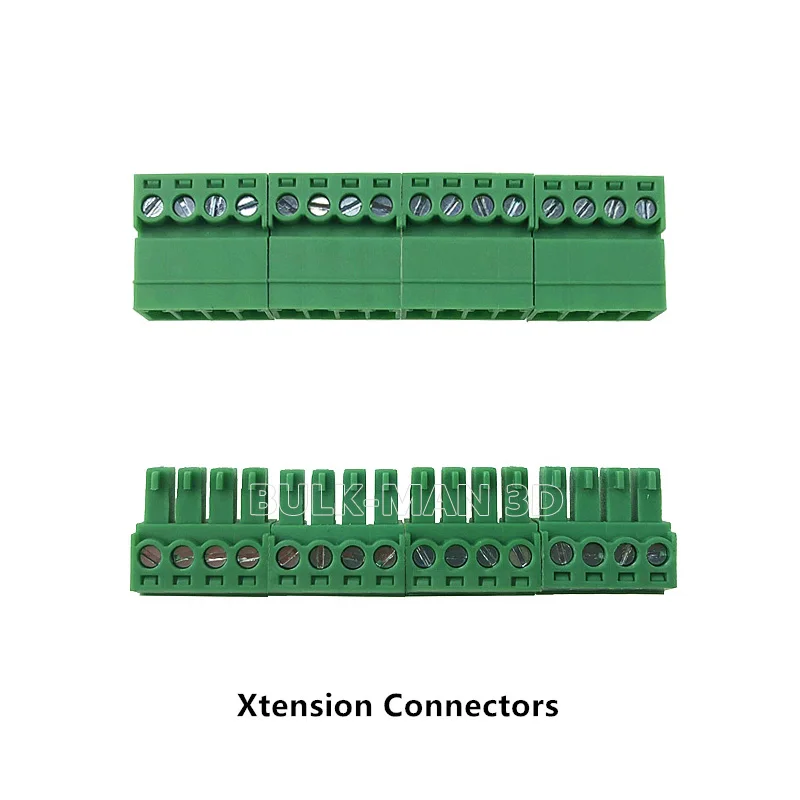

• 4 x Клеммная колодка 5 полюсов
• 3 x клеммных блока, 3 полюса

Сигнал:

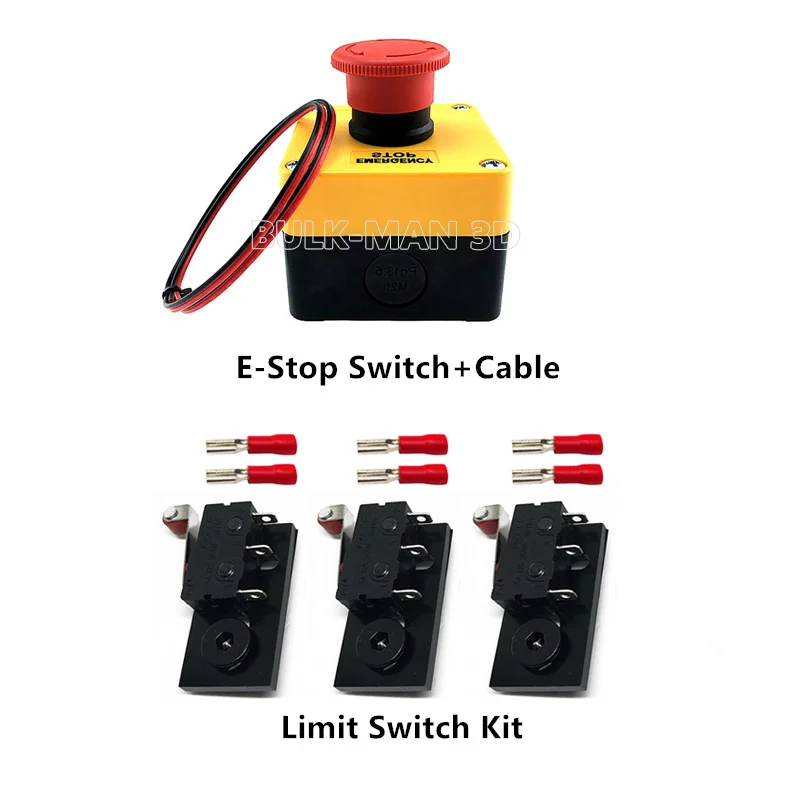

• Комплект концевых переключателей-3 шт.
  • 3 x микроконцевой переключатель
  • 3 x Концевая коммутационная пластина
  • Винт с головкой крышки 6 x M3 10 мм
  • 3 x M5 8 мм низкопрофильный винт
  • Тройная гайка, 3 шт., M5
  • Примечание:Отверстия в переключателе необходимо будет открыть немного (сверло 3 мм), чтобы обеспечить винт M3, или же вы можете использовать метку M3, чтобы разрезать нить в пластике.
• 1 x Переключатель E-Stop
  • Максимальный ток: 10A
  • Макс. Напряжение: 660 в перем. Тока
  • Номинальная нагрузка:
    • Переменный ток: 220VAC/6A, 380VAC/4A, 660VAC/2A
    • DC: 440VDC/0.3A, 220VDC/0.5A, 110VDC/1A
  • Тип: N/C
  • Выдерживает напряжение: 2500 В/60 с
  • Температура: -25 ° ~ + 55 °
  • Контактное сопротивление: <25 МОм

• 4 ядра и 2 ядра, экранированные кабелиBulkman3dВырезаны по правильной длине для удобства клиентов, которые отвечают требованиям и многофункциональны различного размера наших станков с ЧПУ.

• Это высокого качества 4 жильный кабель состоит из 2 слоев утеплителя и 2 щит слоя для того, чтобы уменьшить помехи сигнала и maximuse эффективности.

• Четыре изолированные провода экранированы бескислородной луженой обожженной медной проволокой, оплетка с алюминиевой/ПЭТ-лентой (100% покрытие) для защиты сердечников от помех EMF.

• Это снова утепленная с помощью толстый прозрачный слой из термопластичного оболочка изоляции. Подходит для применения, требующих электрического/электронного скрининга кабеля. 22AWG подходит для постоянного тока 300 В и до 80 °C

Монтажная схема:

Важное примечание:

Никогда неПодключите или отключите любой провод во время подачи питания.
Во всех случаяхОтсоедините питание, прежде чем сделать какие-либо соединения или отключения.

Сбой в выполнении вышеперечисленных действий приведет к повреждению шаговых двигателей.

Программное обеспечение:

• GRBL
• Потому что вы думаете контроллер
• Универсальный чехол G-код отправителя

Ссылки:

• Http://blog.protoneer.co.nz/arduino-cnc-shield/

Примечание:Любые подключения к электросети должны быть установлены лицензированным электриком или пригодным для использования квалифицированным лицом.
