GSK988T токарный станок с ЧПУ система:

Введение:

GSK988T-это новый продукт с ЧПУ для токарного станка с ЧПУ и токарного центра с наклонной платформой, с микропроцессором высокой производительности 400 МГц, и он может управлять пятью осями подачи (включая ось C), два аналоговых шпинделей, связь в реальном времени между
GSKLink серийный автобус и сервопривод, адаптированный Серводвигатель принимает кодировщик абсолютного типа в высоком разрешении, реализовывать точность положения 0.1мкм, и удовлетворить требования комбинированной обработки токарного и фрезерного станка в высокой точности. GSK988T оснащен интернет-интерфейсом, И он поддерживает удаленный монитор и передачу fi le и удовлетворяет требованиям Иона интернет-образования и управления мастерской. GSK988T-лучший выбор для наклонной кровати с ЧПУ
Токарный станок и поворотный центр.

Характеристики:

1. Пять осей подачи (включая ось C), любые три оси связи, два аналоговых шпинделей, поддержка комбинированной обработки токарных и фрезерных.

2. Командная единица: выбирается 1мкм или 0.1мкм, максимальная скорость-60 м/мин; Когда она составляет 0.1мкм, а максимальная скорость-24 м/мин.

3. Адаптирован с сервоблоком GSKLink, и он может реально ize servo параметр чтения и записи и сервопривода в реальном времени монитора.

4. Через последовательную шину, он может расширить блок ввода/вывода и ось GSKLink.

5. Bui lt-во многих PLC программ, PLC лестничная схема отредактирована на-l ine, монитор в реальном времени.

6. Фоновая программа для редактирования деталей.

7. Оснащен интернет-интерфейсом, поддержкой удаленного монитора и функцией передачи данных.

8. С интерфейсом USB, он поддерживает работу fi le, системную конфигурацию и обновление программного обеспечения на флэш-диске.

9. 8,4 & Prime; Цветной ЖК-дисплей, он поддерживает двумерный траверс, дисплей в стереограмме.

Технические характеристики:

Управление осей

•  Максимальная ось: Пять осей (включая ось C)

• Максимальная l Ширина осей: три оси

• Количество осей управления ПЛК: Пять осей

• Количество осей GSKLink: две оси

Подавая функция

• Минимальная команда: 0,001 мм или 0,0001 мм выбран.

• Диапазон командной позиции: 99999999 Минимальный командный блок

• Блок быстрого хода: когда командный блок 0,001 мм, максимальная скорость 60 м/мин; Когда точность 0,0001 мм, максимальная скорость 24 м/мин.

• Быстрое Переопределение: всего четыре уровня: F0, 25%, 50% и 100%, регулировка в реальном времени

• Переопределение подачи: всего 16 уровней: 0 ~ 150%, регулировка в реальном времени

• Режим интерполяции: Линейная, дуговая, спиральная и Полярная координатная интерполяция и жесткое нарезание

Нить функция

• Общая резьба (fol подтягивание шпинделя)/Жесткая резьба

• Одноголовая/Многожильная нить Прямой, конической и клеммной поверхности в метрической системе/дюймах

• Система, равный и переменный шаг

• Можно установить длину, угол и скорость вытягивания резьбы

• Шаг резьбы: 0,01 мм ~ 500 мм или 0,01 дюймов ~ 9,99 дюймов

Ускорение и замедление функция

• Подача резки: выбирается линейный тип или тип указателя.

• Быстрый ход: линейный тип

• Резка резьбы: выбирается линейный тип или тип указателя.

• Начальная скорость, скорость отделки и время ускорения и замедления задаются параметром.

Шпинделя функция

• Аналоговое напряжение 0V ~ 10V выход в двух каналах, Шпиндельный кодировщик отзывы в двух каналах и двухшпиндельное управление

• Скорость вращения шпинделя: устанавливается по коду S или PLC сигналу, диапазон скорости 0 об/мин ~ 20000 об/мин

• Переопределение шпинделя: всего 8 уровней: 50% ~ 120%, регулировка в реальном времени

• Шпиндель с постоянным контролем скорости поверхности

• Жесткого нарезания резьбы

Функция инструмента

• Компенсация длины

• Инструмент для ношения компенсация

• Компенсация радиуса носа инструмента (тип C)

• Инструмент ведение здорового образа жизни

• Методы настройки инструментов: Настройка инструмента в фиксированном положении, пробная Настройка режущего инструмента, возврат к опорной точке для установки инструмента

• Режим смещения инструмента: Режим перезаписи координат, режим траверса инструмента

Компенсации точности

• Компенсация зазора

• Компенсация погрешности в типе памяти

Функция PLC

• 13 типов основных команд, 30 типов функциональных команд

• Схема PLC ladder edit on-l ine, монитор в реальном времени

• PLC программы в двух уровнях, максимальная 5000 шагов, частота обновления цикла 1st уровень программы: 8 мс.

• Поддержка PLC предупреждения и PLC сигнализации

• Поддержка многих программ PLC (максимум 16), Текущая программа PLC может быть выбрана по параметрам

Блок I/O

•  Основной ввод/вывод: вход в 40 точек/выход в 32 точки

• Рабочая панель ввода/вывода: вход в 96 точек/выход в 96 точек

• Расширение ввода/вывода: Используйте GSKLink для расширения, максимум-для расширения двух портов ввода/вывода, каждый вход в 16 точек/выход в 8 точек.

Интерфейс человек-машина

• Дисплей на китайском и английском языках и т. Д.

• Отображение в двумерном траектории инструмента и стереограмме

• Сервопривод монитор состояния

• Конфигурация параметров сервопривода on-l ine

• Часы в режиме реального времени

• Помощь on-l ine

Управление управления

• Режим работы: авто, руководство, правка, MDI, DNC, MPG и Обратная точка

• Управление управлением несколькими уровнями

• По тревоге

• Время отключения

Программа для редактирования

• Программа Объем памяти: Натяжной канат длиной 25 м, 10000 программ (в том числе subprograms, макро программы)

• Функция редактирования: редактировать на экране Full l, поддержка фонового редактирования программы part

• Функция редактирования: программа/блок/исследование символов, перезапись, удаление, копирование блоков/удаление блоков

• Формат программы: коды ISO, он поддерживает команды без пространства и гибридного программирования относительной координаты и абсолютной координаты.

• Макрокоманды: Поддержка макрокоманды программирования в типе предложения

• Программа вызова: Поддержка макропрограммы cal l ing с параметром и вложением подпрограммы из 12 слоев

• Проверка грамматики: Проверьте грамматику после редактирования программ.

Связь функция:

• RS232: передача fi les части программы и параметров, и т. Д., обработка DNC, поддержка программы PLC и обновления последовательного порта программного обеспечения.

• USB: Fi le operation, непосредственно обрабатывает fi les и поддерживает программы PLC в обновлении флэш-диска и программного обеспечения flash disk.

• LAN: удаленный монитор, Интернет DNC обработка, передача файлов, поддержка программы PLC и удаленного обновления программного обеспечения.

Безопасность функция

• Кнопка аварийной остановки

• Перемещения оборудования l имит

• Ограничение перемещения во многих типах памяти

• Данных восстановление и восстановления

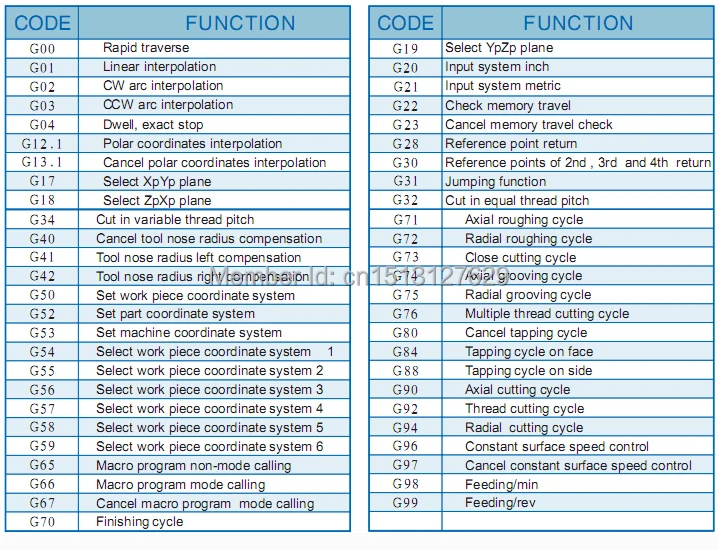

Код напылением Упаковочный лист:

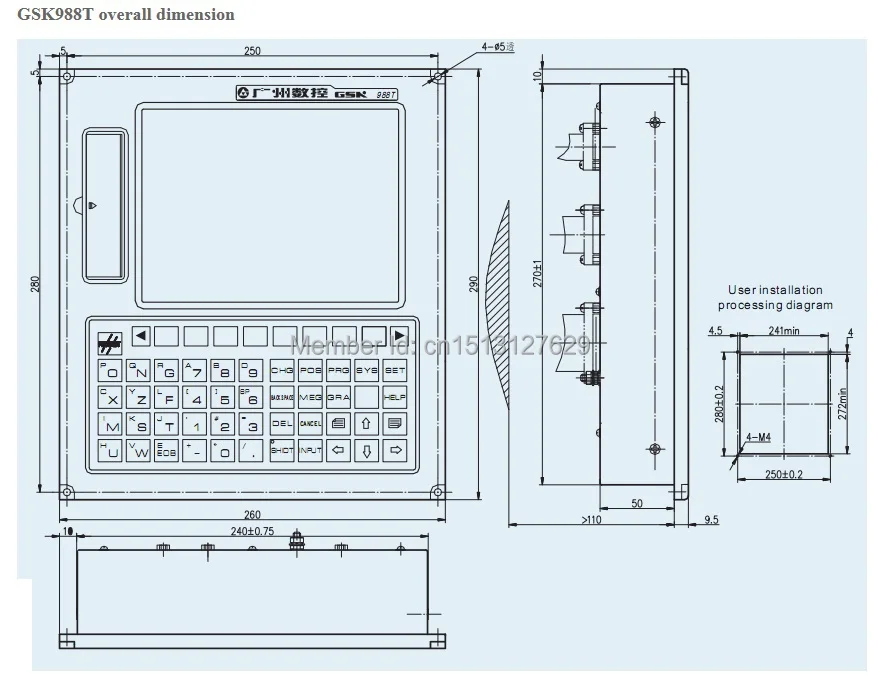

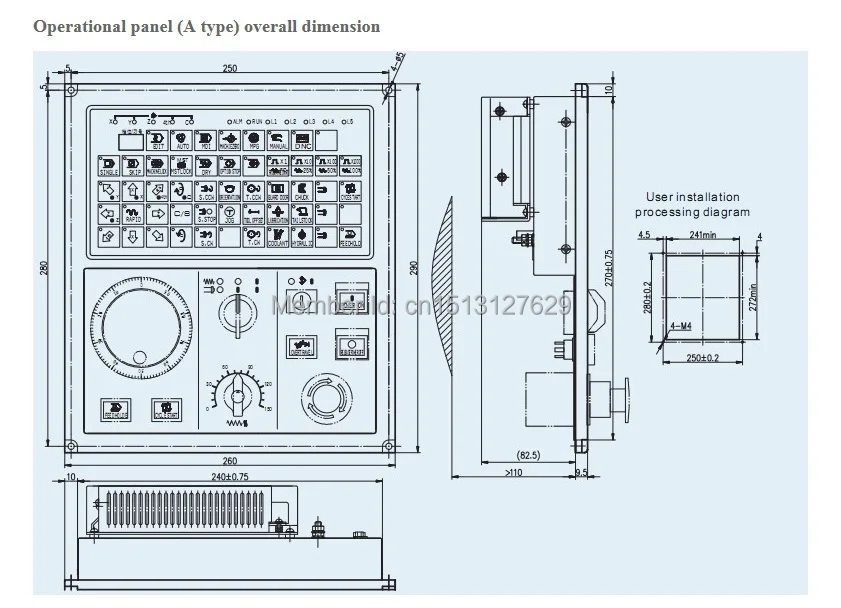

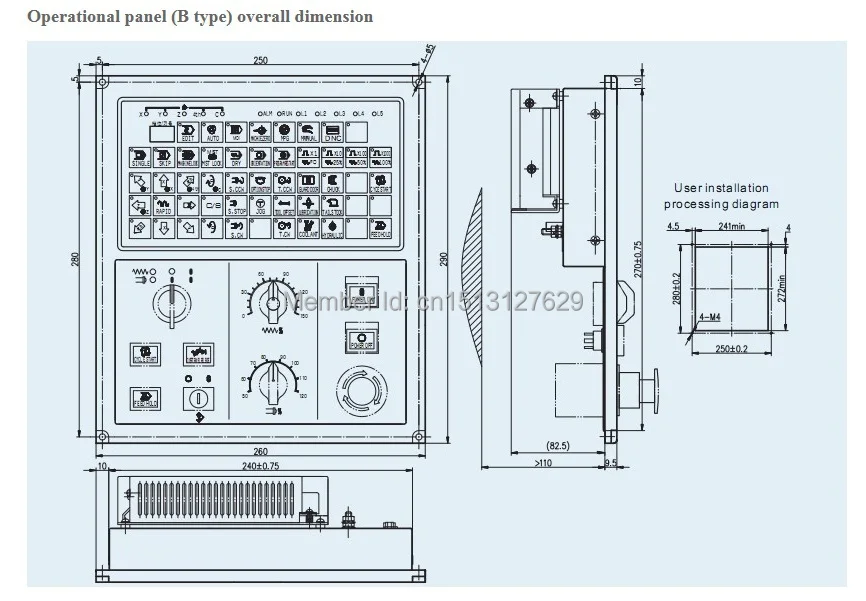

Размер установки: (мм)
