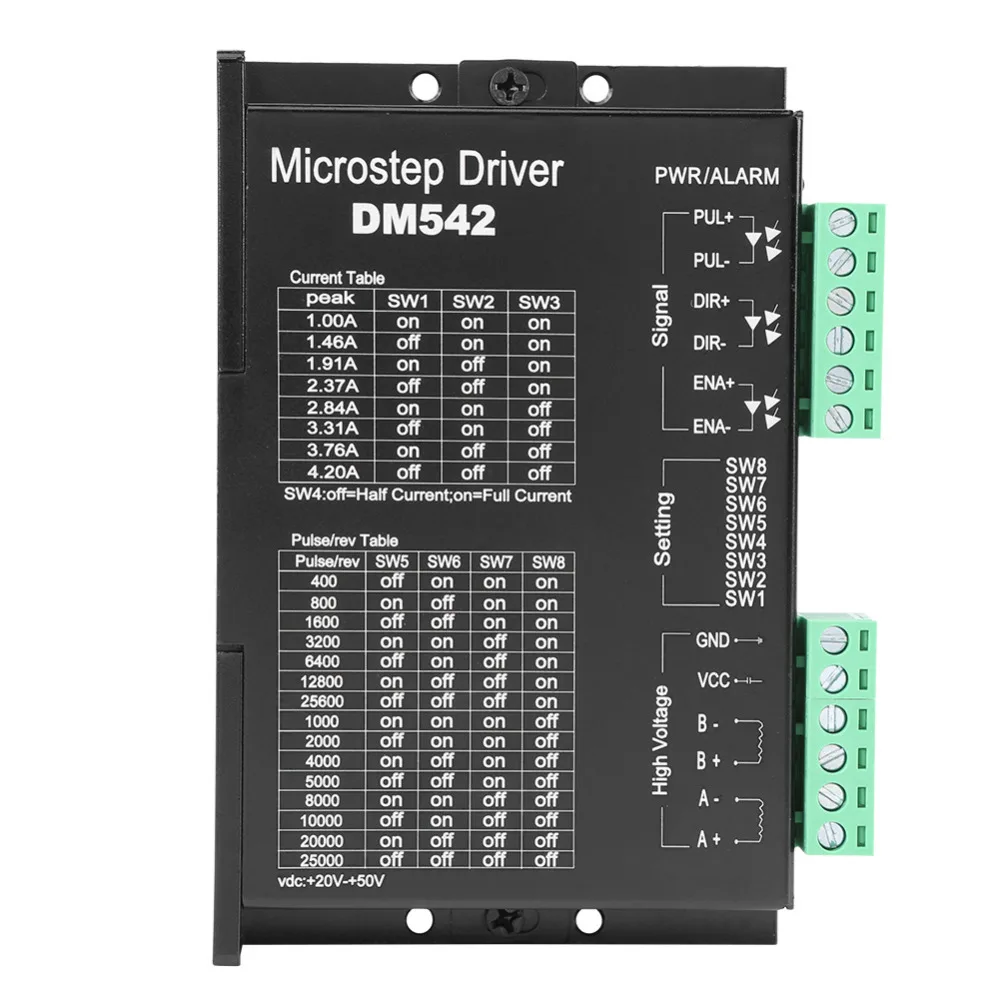

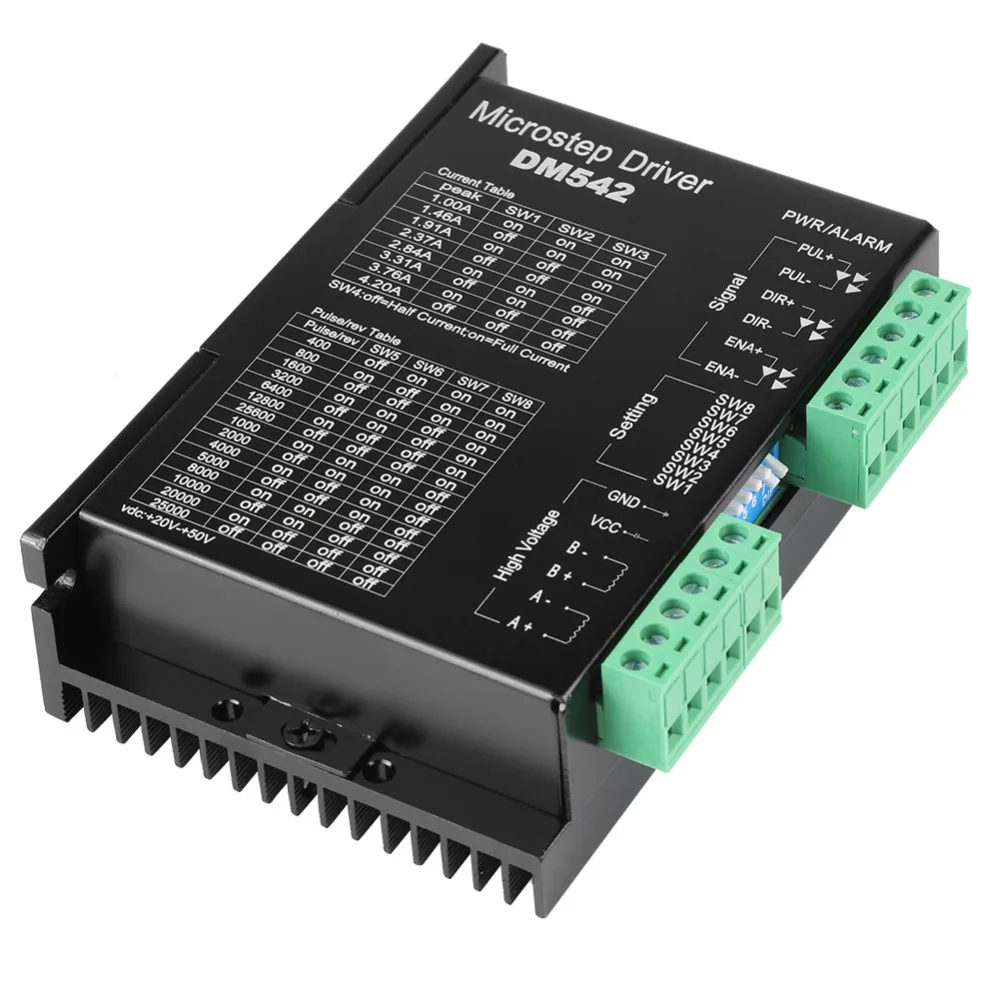

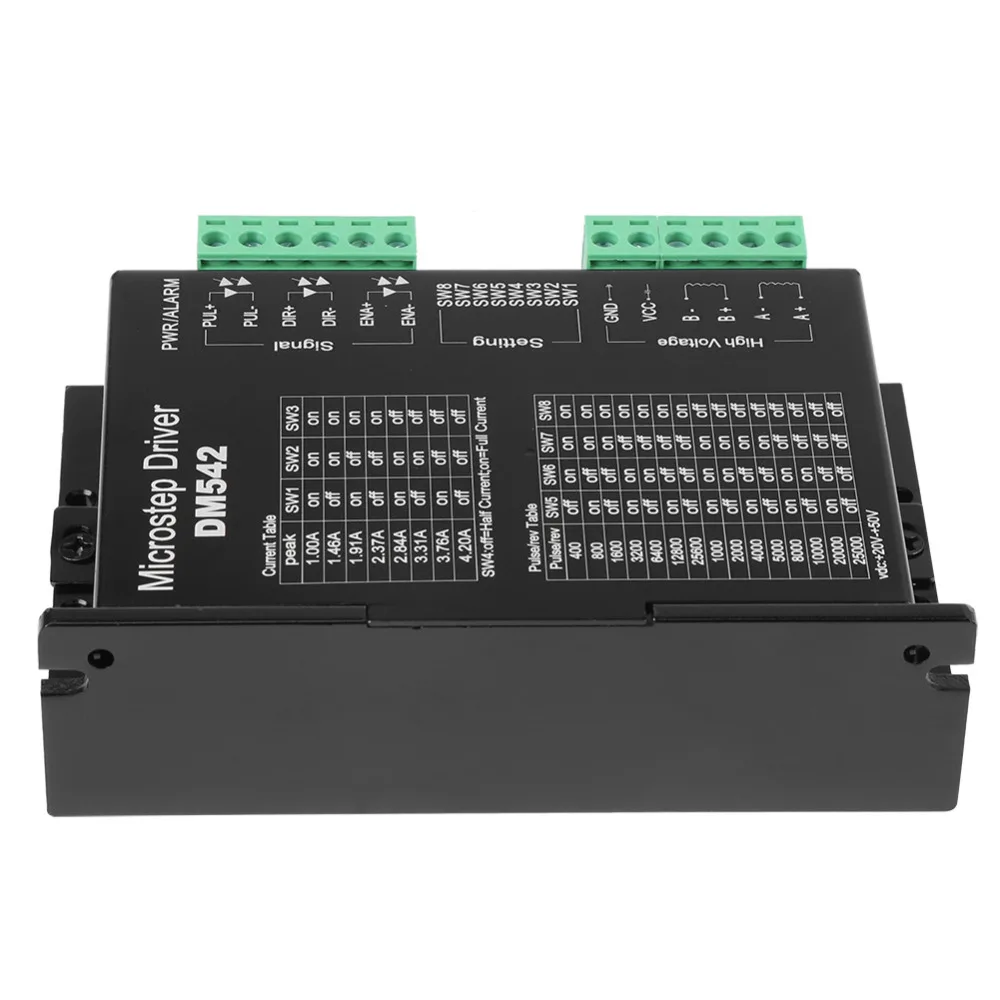

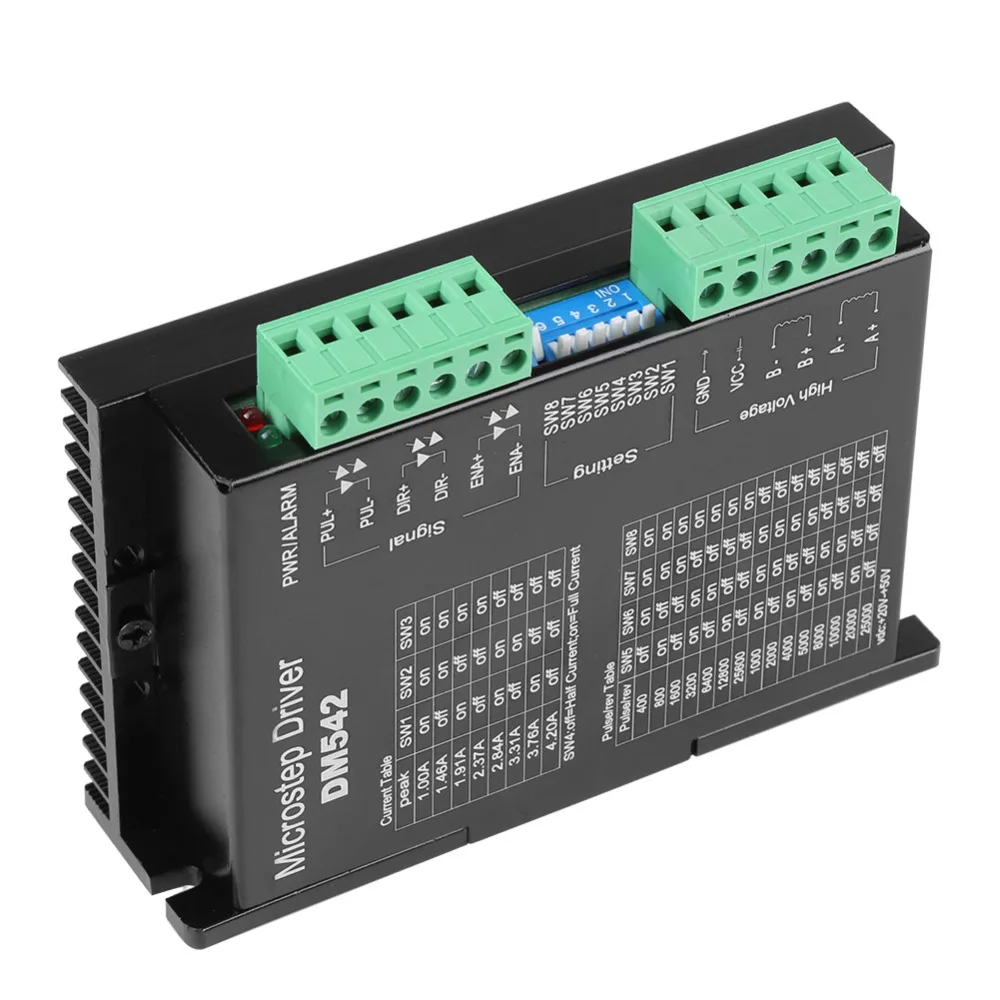

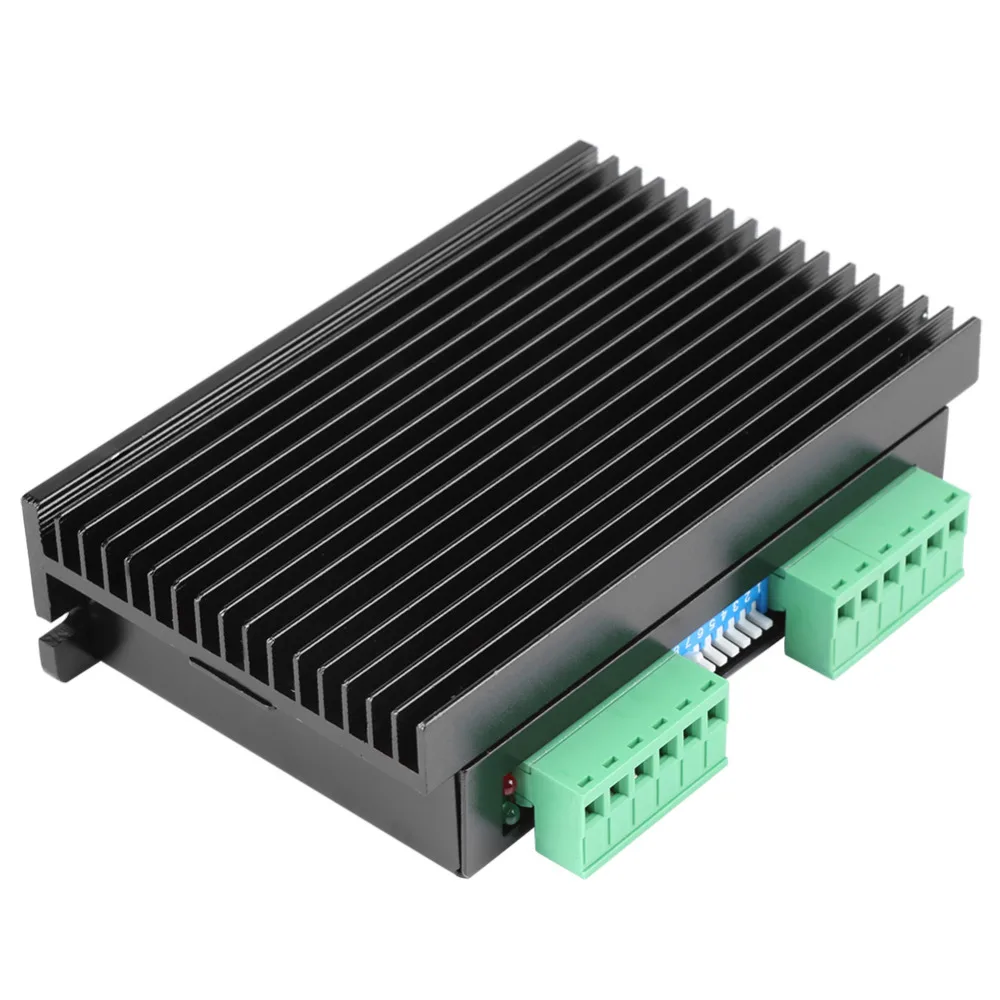

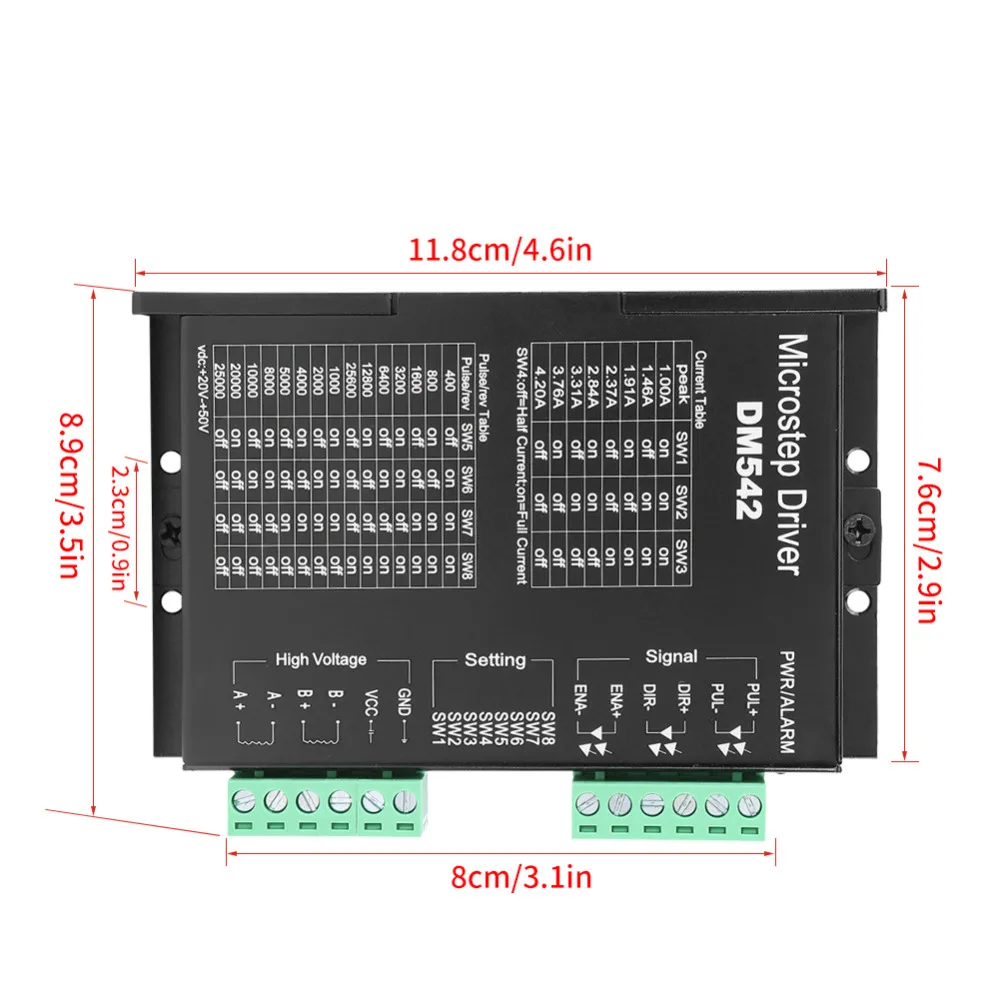

M542H DC 12-32 V 3A 128 микрошаговый двигатель драйвер для 2-фазного 4-фазного гибрида 42, 57 моторов мост DC шаговый двигатель драйвер

Описание:

DM542 является профессиональным двухфазным шаговым двигателем. он может достичь контроля вращения CW/CCW. подходит для вождения 4-проводных, 6-проводных, 8-проводных двухфазных, четырехфазных шаговых двигателей для достижения эффекта низкого шума, небольшой вибрации и высокой скорости.

Характеристики:

• Совершенно новый чип драйвера.
• Ток выбирается DIP-переключателем.
• Интерфейс использует высокоскоростную оптическую изоляцию соединения.
• Микрошаг регулируется.
• Автоматически половинный ток уменьшает тепловыделение.

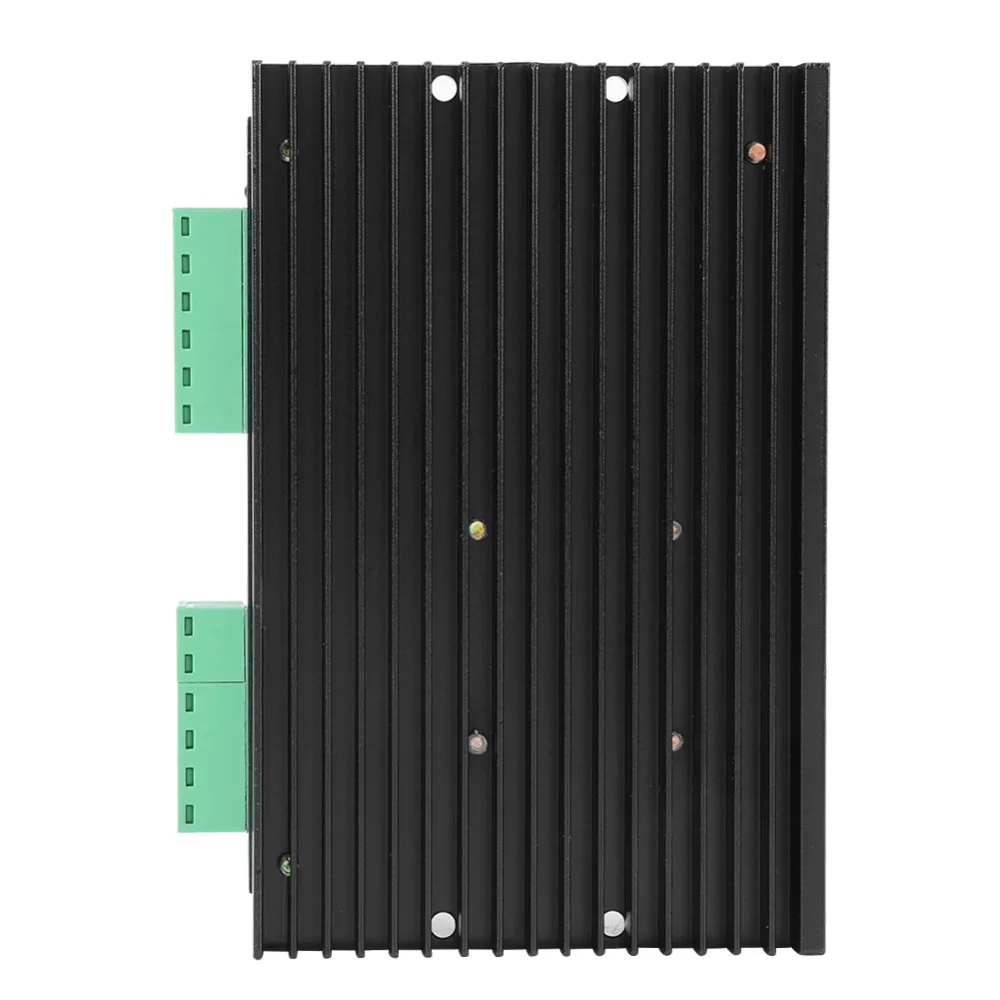

• Большой теплоотвод обеспечивает лучшую теплоотдачу.
• Сильная способность сопротивления против высокочастотных помех.
• Поддержка входного напряжения Защита от обратного хода.
• Поддержка защиты от перенапряжения, перенапряжения, перегрузки по току, межфазного короткого замыкания.

Характеристики:

Инструкция:

Вход и выход

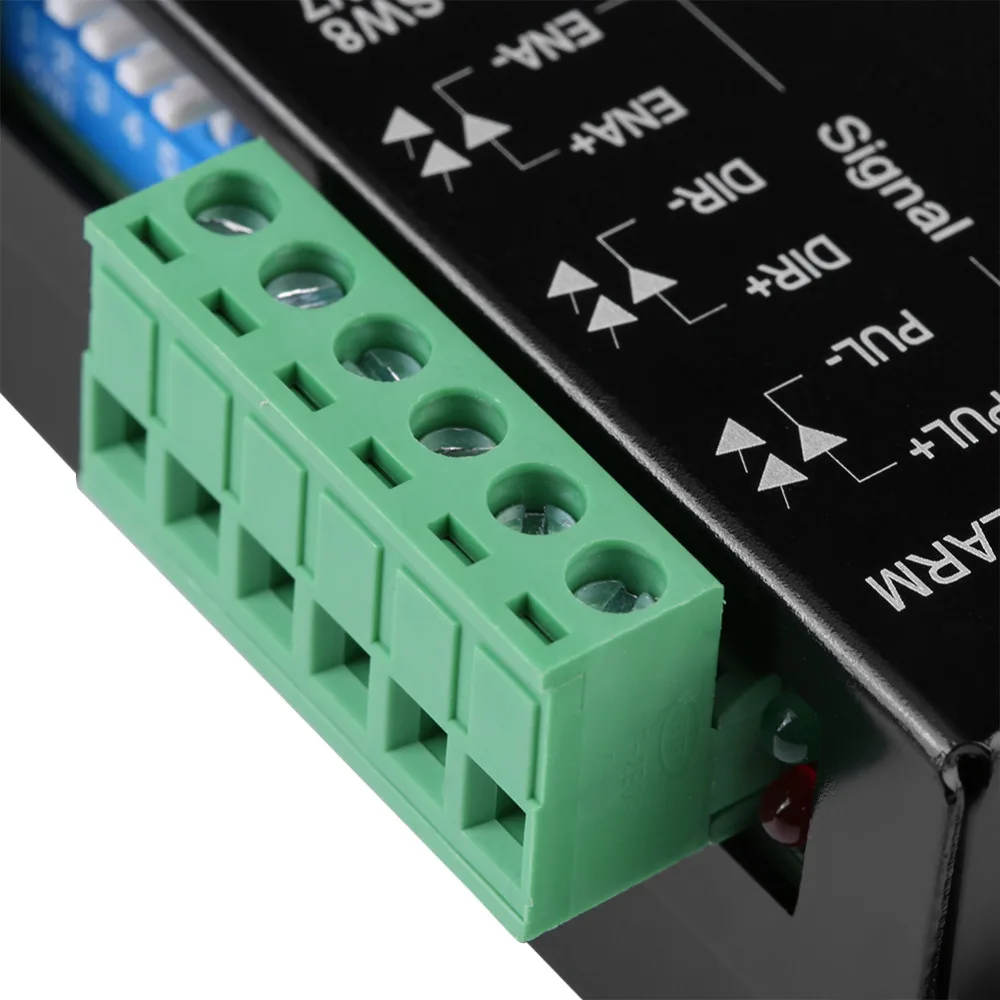

Входной терминал сигнала

PUL +: импульсный сигнал +

PUL-: Ввод импульсного сигнала-

DIR +: двигатель CW/CCW control +

DIR-: двигатель CW/CCW управления-

EN +: без двигателя +

EN-: бесмоторное управление-

Соединение обмотки двигателя

A +: Соединительная обмотка двигателя A + фаза.

A-: Соединительный двигатель обмотки А-фазы.

B +: Соединительная обмотка двигателя B + фаза.

B-: Соединительная обмотка двигателя b-фаза.

Подключение напряжения источника питания

VCC: источник питания "+"

GDN: источник питания "-"

Примечание: DC9-32V.Can не превышает диапазон, в противном случае не сможет работать и даже повредить драйвер.

Входная проводка:

Трехполосный Входной сигнал:

1 импульсный сигнал PUL +, PUL-;

2 направления электрического уровня сигнала DIR +, DIR-;

3 бесплатных сигнала EN +, EN-.

Существует два вида подключения интерфейса входного сигнала, и пользователь может принять общее Анодное соединение или общее катодное соединение в соответствии с потребностями.

Общее Анодное Соединение: Подключение PUL +, DIR +, EN + к источнику питания системы управления, если источник питания + 5 В, его можно подключить напрямую; если мощность больше + 5 В, необходимо добавить внешний резистор с ограничением тока R, Обеспечение 8-15 мА тока привода для внутреннего оптопара драйвера. Импульсный входной сигнал подключен к CP-; Сигнал направления подключен к DIR-; включить сигнал подключен к EN-.

Общее подключение к катоду: подключение к терминалу заземления PUL-, DIR-, EN-к системе управления; импульсный входной сигнал подключен к PUL +; Сигнал направления подключен к DIR +; включение сигнала подключено к EN +. Если вам нужен резистор с ограничением тока, соединение резистора является обычным анодным соединением.

Примечание: терминал EN может быть отключен. Когда EN является эффективным, Ротор двигателя в свободном состоянии, и вы можете вручную вращать вал двигателя. После ручного регулирования Установите EN как неэффективное состояние, чтобы продолжить автоматическое управление.

Электропроводка двигателя:

Двухфазный 4 провод, 6 проводов, 8 проводов подключения двигателя:

Проводка системы:

Драйвер и контроллер, двигатель, электропитание, взять общий анод проводки как пример:

Примечание: При подключении отключите питание. Убедитесь, что фаза правильная, нет короткого замыкания между или в фазе, в противном случае это может повредить драйвер.

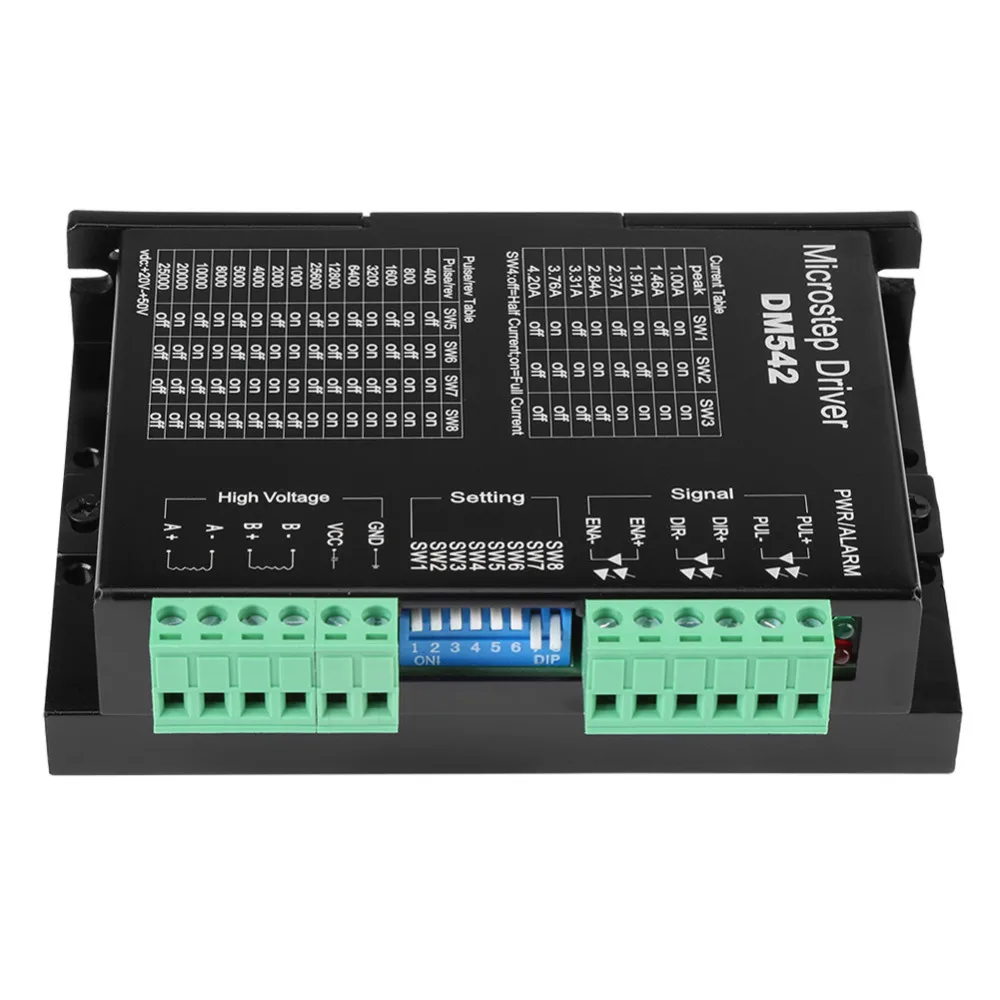

Установите микрошаг и ток с помощью DIP-переключателя

Настройка микрошага

Микростеп устанавливается с помощью DIP-переключателя, в соответствии с микрошаговыми данными (рекомендуется устанавливать при отключении питания). Шаговый угол микрошага = внутренний угол двигателя/значение микрошага. Например: шаговый двигатель с внутренним углом 1,8 ° имеет 1,8 °/4 = 0,45 ° на 4 микрошага. DIP switch 1, 2, 3 соответствует S1, S2, S3 соответственно.

Настройка тока:

Io (100%) = VREF * (1/5) * (1/Rs), Rs является NFA (B) внешним чувствительным резистором. резистор чувствительности на этой плате драйвера составляет 0,22 Ω. регулируемый ток пластины драйвера составляет 0,5 ~ 2,8 А, пожалуйста, проверьте следующую таблицу для получения подробной информации: DIP switch 4, 5, 6 соответствует S4, S5 и S6 соответственно.

О функции свободного состояния (EN)

При свободном состоянии Ротор двигателя свободен и не заблокирован, его можно легко поворачивать, в это время он не будет отвечать на Входной импульсный сигнал.

Примечание: Обычно он может быть отключен в практическом применении.

Часто задаваемые вопросы:

1, В: Как я могу начать работу как можно скорее с помощью шагового привода?

A: После правильного подключения к источнику питания и двигателю, подключите только импульсный сигнал PUL (Сначала установите частоту менее 1 K), установите microstep as 16, и не подключайте направление и бесплатно. Двигатель будет вращать CW, если питание включено. Если он работает правильно, то тест скорости вверх (улучшить частоту), направление, микрошаг и свободной функции последовательно.
2, в: если контрольный сигнал выше 5 В, необходимо ли добавить резистор серии?

О: Да, в противном случае это может сжечь схему интерфейса управления драйвером.
3, в: почему двигатель не вращается, даже если индикатор питания подключен, загорается?

О: если соединение верное, то это связано с тем, что часть управления не имеет достаточно возможностей привода. Этот вид обстоятельств обычно появляется при непосредственном управлении с портом микроконтроллера IO. Поэтому, пожалуйста, убедитесь, что интерфейс управления имеет способность вождения 5 мА.
4, в: Как определить определение шага двигателя четыре провода?

A: Подключите произвольные два провода двигателя, а затем поверните Ротор двигателя вручную. Если вы чувствуете силу сопротивления, два провода являются одной фазой и могут быть подключены к драйверу A +, A-; два других провода подключены и по-прежнему чувствуют сопротивление силы, затем подключите к B + и B-.
5, вопрос: что делать, если вращение двигателя CW/CCW противоположно тому, что мне нужно?

О: Замените 2 провода двигателя одного и того же фазового соединения.

В комплект входит:

1 х Драйвер шагового двигателя
