Комплект фрезерных станков с ЧПУ 4 оси драйвер шагового двигателя TB6600 разрывной

Комплект фрезерных станков с ЧПУ 4 оси драйвер шагового двигателя TB6600 разрывной

Следующие страны выбирают «Доставка из Испании» без налогов или таможенных сборов.

Для того, чтобы удовлетворить потребности наших клиентов, мы ввели электрический комплект, который является дешевым, легко подключается и прост в эксплуатации! Плата драйвера и плата управления могут быть напрямую подключены к сигнальному кабелю, предоставленному нами. Это очень удобно в использовании, и мы предоставляем очень подробные руководства на английском языке и Схемы проводки. Это также легко для начинающих покупателей использовать!

• 1 х 24V/10A импульсный источник питания
• 4 шагового двигателя с одной осью TB6600
• 4x57HS56-3004 3A шаговый двигатель
• 1x5 осевая секционная плата
• Параллельный кабель DB25-1 шт.
• USB кабель (1 шт.);
• 4 x сигнальных кабелей
• Руководство пользователя на английском и китайском языках для 4 оси драйвер платы отправим товар службой доставки на компакт-диске или по электронной почте

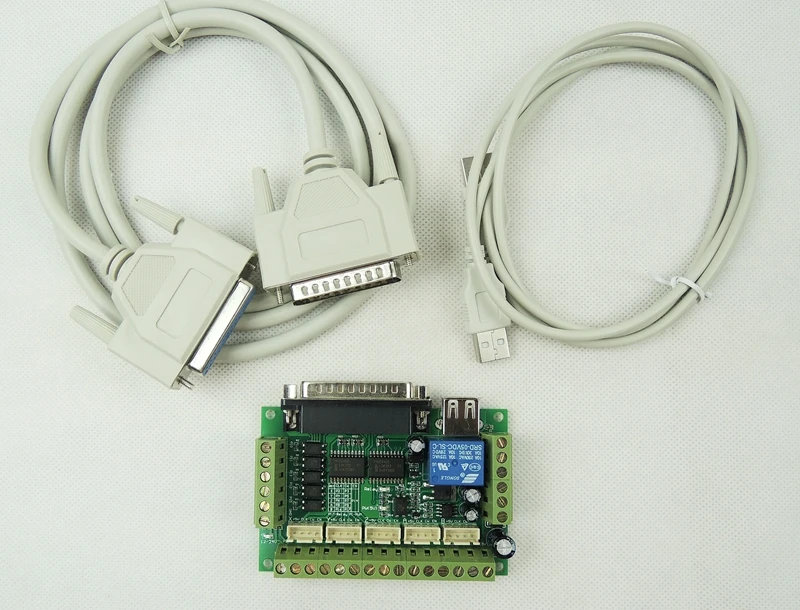

Описание 5 осевой секционной платы:

1. Полная поддержка MACH3 и другого программного обеспечения для параллельного управления портами.

2, источник питания USB и периферийные устройства с питанием от фазы разделения для защиты безопасности компьютера.

3. Периферийный широкий вход напряжения, 12-24 В и функция анти-реверса.

4, Все входные сигналы, весь светильник lotus изолирован, к которому можно обратиться, Аварийная остановка на ноже, ограничение для защиты компьютерной безопасности.

5, весь путь к выходному порту реле, переключатель управления шпинделем. Выходной порт P17.

6, весь путь через оптопары изолированный 0-10 в аналоговый выход напряжения можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Порт вывода P1.

7, откройте все 17 портов, которая может быть доступна с оптопары для езды на автомобиле, 5-осевой шаговый двигатель может быть под контролем.

8,P1, так как PWM выходы могут управляться с оптомуфтом, входным шпинделем.

9, можно получить доступ с помощью общего катода или общего уровня входного сигнала анода к диску 5 В.

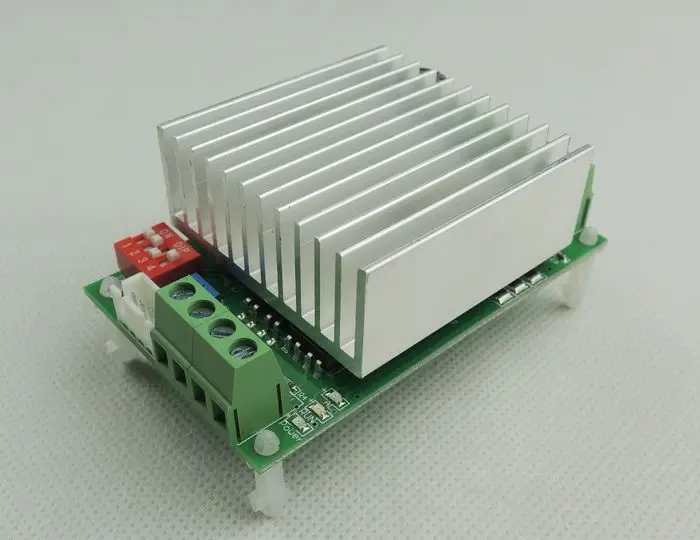

TB6600 драйвер Описание:

Характеристики:

1. Входная мощность постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка;

3.Mircostep:1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель;

5. Форма защиты: защита от перегрева, защита от перегрузки по току;

Порты ввода/вывода:

1,24 в +: постоянный ток мощность положительного полюса

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель с другой обмоткой

5.CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 мкс)

6.CW-: Ввод направления двигателя, уровень напряжения отключен,Высокая УровеньПредисловие, низкаяУровеньРеверс

7. Эна-: без двигателя

8.+ 5 В: общий терминал сигнала

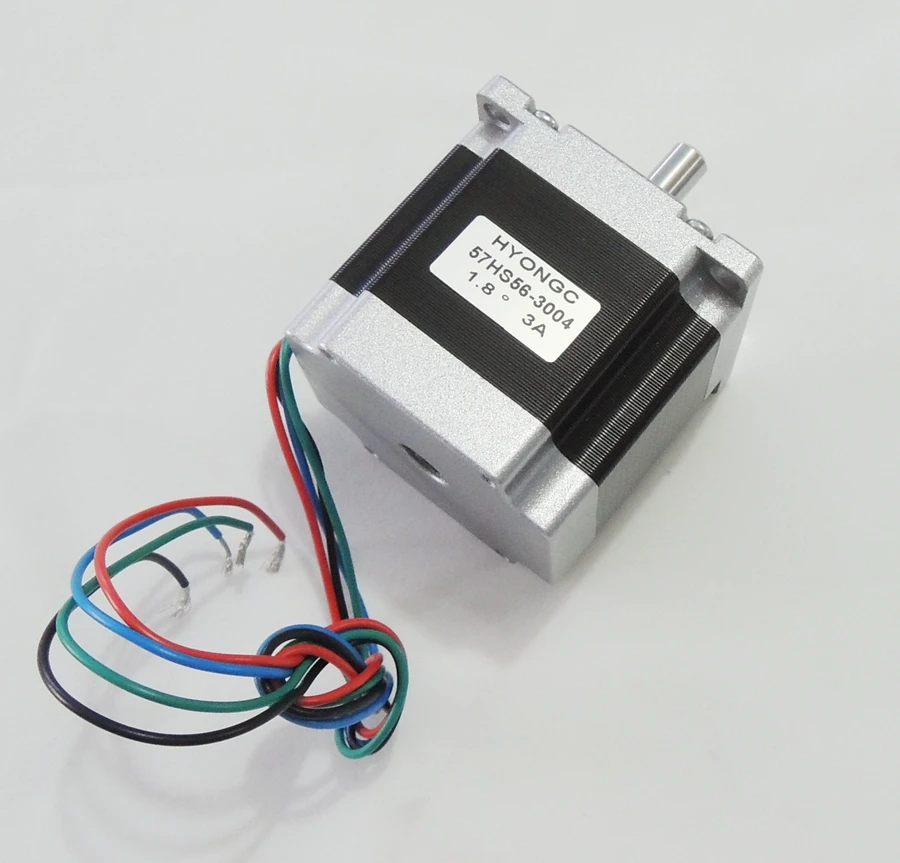

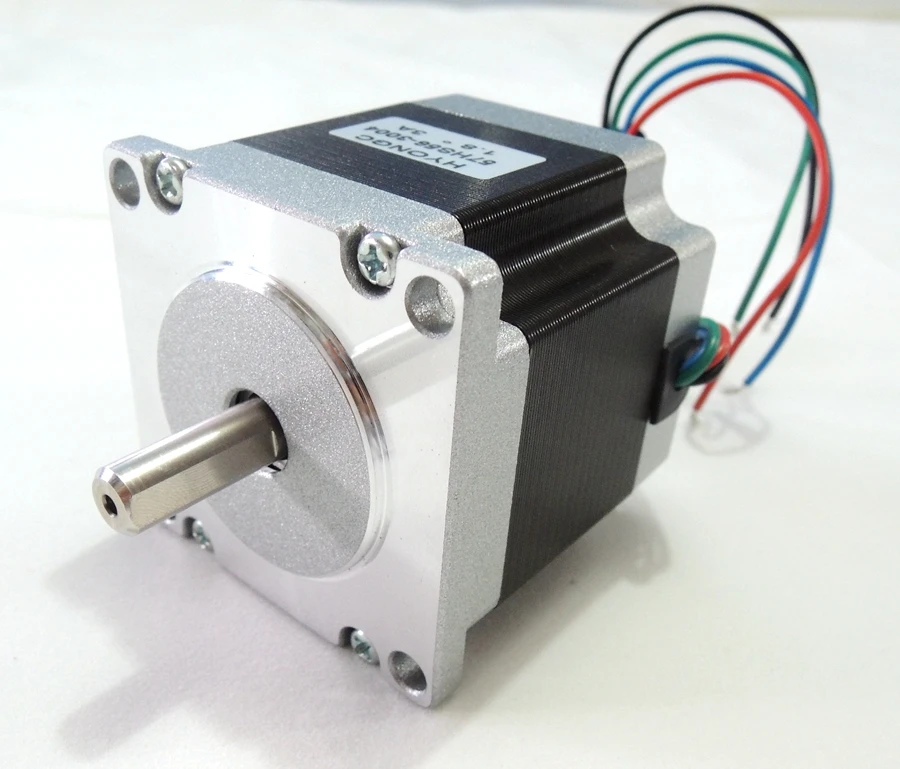

Шаговый двигатель Описание:

Общие Параметры:

• Трехфазный:2

• Угол шага:1,8 град

• Напряжение:3,0 v

• • Сила тока:3.0A

• Сопротивление:0,9Ω

• Индуктивности:2.5mH

• Держательный крутящий момент:1.2Nm

• Вал Диаметр:8 мм

• Измельчитель одиночного вала и боксом типа D

• Размеры:

• Проводка:

Красный: A +

Синий:-

Зеленый: B +

Черный: в-режиме

Переключения источника питания

1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность

3.100% Испытание на полную нагрузку

4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор охлаждения постоянного тока

6. Рабочая частота 25 кГц

7.Входное напряжение: 110 В переменного тока/220 В переменного тока

8.Выходное напряжение: 24 В

9.Выход ток: 10A

10.Выходная мощность: 250 Вт

11. 1 годовая гарантия

12. Размер: 215*115*50 мм (Д * Ш * В)
