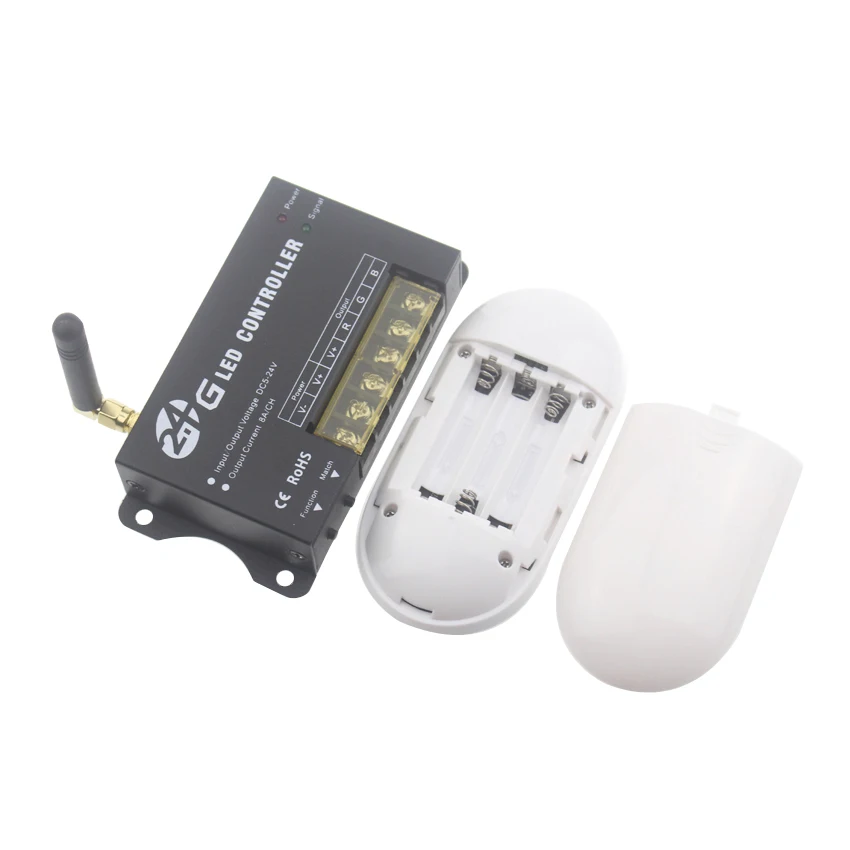

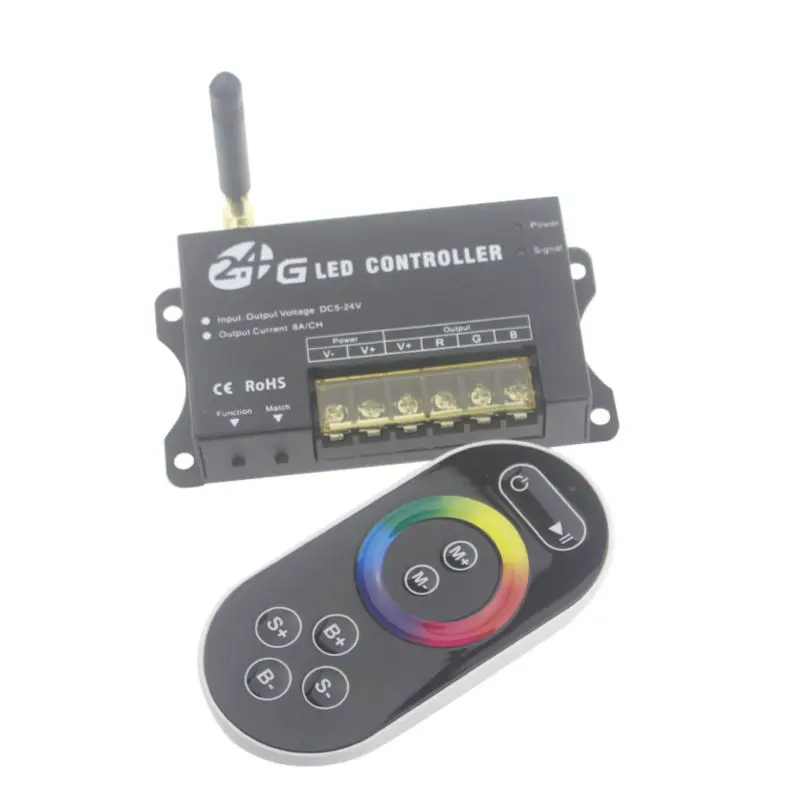

Rgb led контроллер 12 в пост. Тока 24 В 2 4G RF сенсорный экран дистанционное управление 8А

Rgb led контроллер 12 в пост. Тока 24 В 2 4G RF сенсорный экран дистанционное управление 8А

Информация о продукте:

Технические параметры

Контроллер

Рабочая температура: -20-60 ℃

Напряжение питания: DC5V-24V

Выход: 3 канала

Режим подключения: общий анод

Внешние размеры: L120 & Chi;W62 & Chi;H27 мм

Размер упаковки: L185 & Chi;W145 & Chi;H52 мм

Статическая Потребляемая мощность: <1 Вт

Выходной ток: <8A (каждый канал)

Выходная мощность: 12 В:<288 Вт, 24 В:<576 Вт

Сенсорный пульт дистанционного управления

Рабочая температура: -20-60 ℃

Режим питания: AAA * 3(Не включает)

Напряжение питания: 1,5 В * 3

Частота передачи: 2,4 ГГц

Потребляемая мощность в режиме ожидания: 0,015 МВт

Ток в режиме ожидания: 60uA

Рабочий ток: 200uA

Ток излучения: 10 мА

Удаленное расстояние: около 30 м

Время работы в режиме ожидания: 6 месяцев

Сопутствующий продукт:

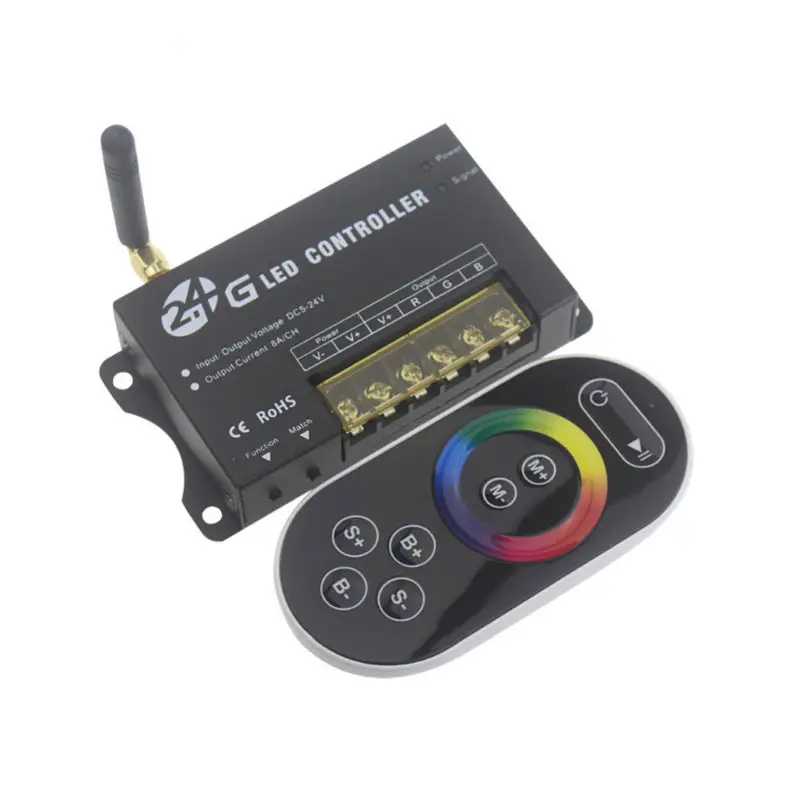

Изображение продукта:

Руководство пользователя:

Суммирование

Контроллер 2,4G-это новый беспроводной высокомощный светодиодный контроллер нашей компании. Он оснащен сенсорным пультом дистанционного управления, сенсорный пульт дистанционного управления использует высокоточную технологию емкостного сенсорного управления, вы можете выбрать цвет, который вам нужен, одной кнопкой. Это удобно и легко. Каждый контроллер имеет уникальный по всему миру код адреса, чтобы предотвратить путаницу, вызванную контролем повторного кода адреса. Каждый контроллер может быть оснащен четырьмя пультами дистанционного управления, может достичь нескольких контроллеров управления синхронизацией. Он используется для управления различными лампами, источником света которых является светодиод. Например, точечный источник света, гибкая световая полоса, настенная лампа, стеклянный настенный светильник и т. д. он имеет множество преимуществ, таких как удобство подключения, простота в использовании и другие. В соответствии с фактическими потребностями клиентов, он может осуществлять jumpy изменения, постепенные изменения, стробоскоп и другие эффекты изменений.

Внешние размеры (мм)

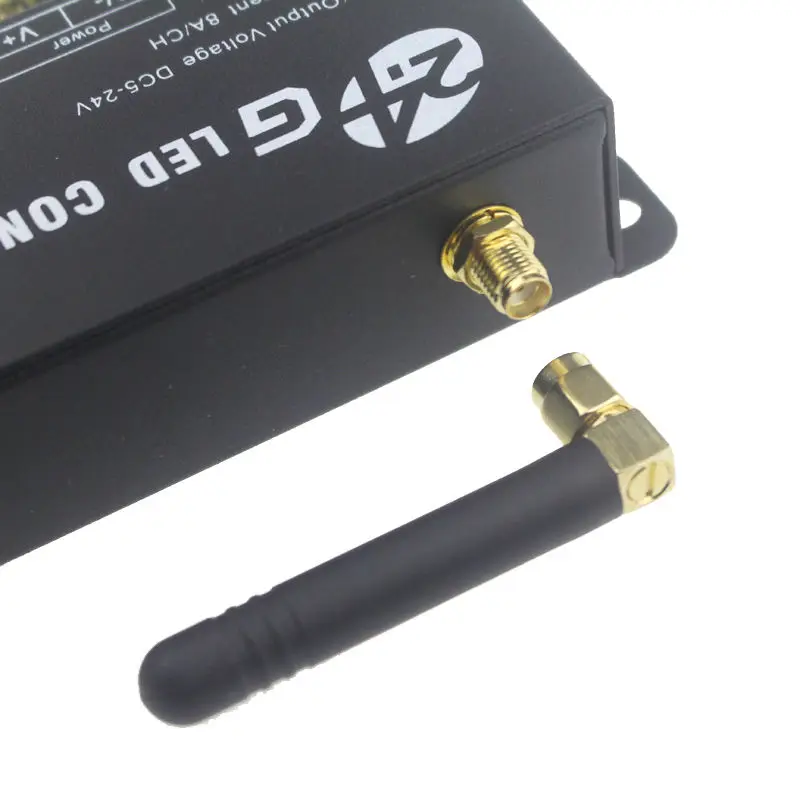

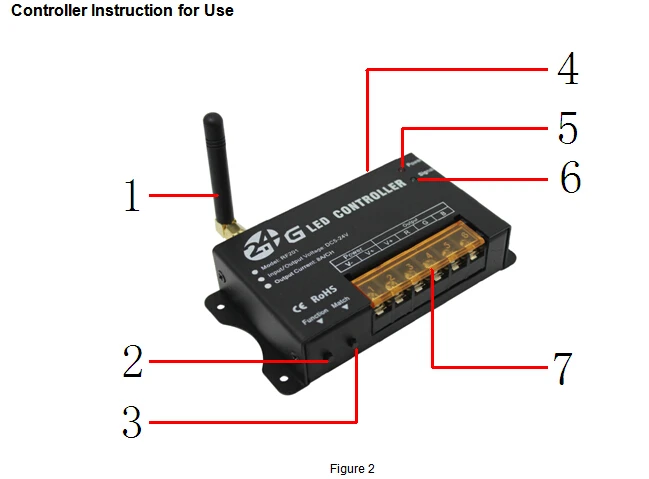

1. Антенна: 2,4G пульт дистанционного управления приемная антенна сигнала;

2. Функция: Кнопка ВКЛ/ВЫКЛ и режим, длительное нажатие кнопки, вы можете включить/выключить выход контроллера, короткое нажатие кнопки, вы можете переключить режим;

3. Match: match code key, обратитесь к 4 для использования методов; clear code, в процессе использования контроллера, если вы больше не хотите использовать пульт дистанционного управления, который уже код, затем вы можете достичь его путем очистки кода, методы работы: контроллер выключен, Нажмите и удерживайте кнопку «Match», затем включите питание, протестируйте ее с помощью пульта дистанционного управления, если вы не можете управлять с помощью пульта дистанционного управления, указывает на успешность операции, в противном случае повторите эту операцию.

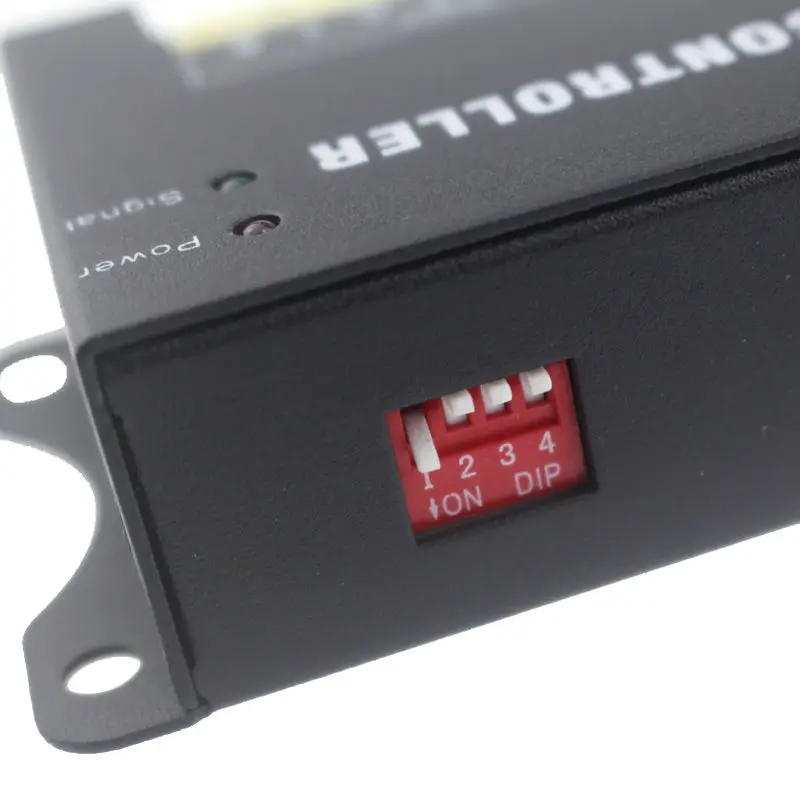

4. DIP: как показано на рис. 3. Используется для сопоставления четырех групп адресных кодов контроллера.

Рис. 3

5. Мощность: индикатор питания, он горит при подключении к внешнему источнику питания;

6. Сигнал: индикатор радиочастотного сигнала, он мигает при получении правильного сигнала дистанционного управления;

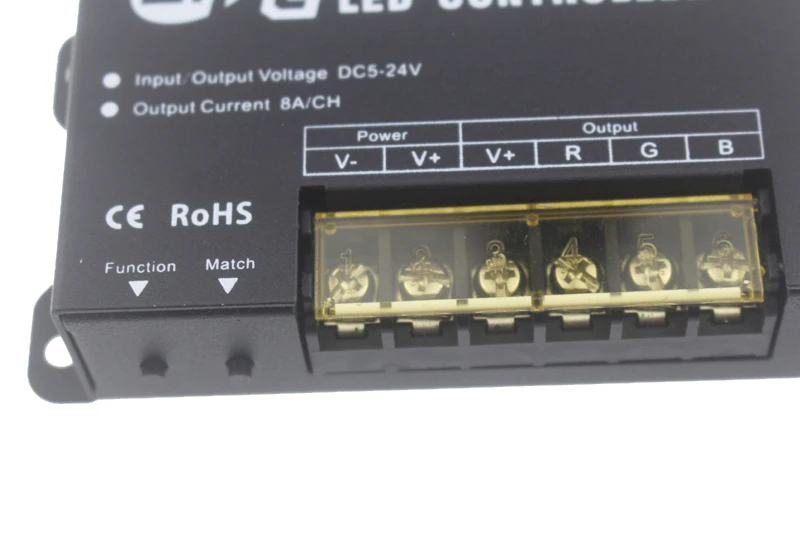

7. Интерфейс ввода/вывода: Входной блок питания контроллера и выходной порт нагрузки, пожалуйста, обратитесь к рис. 4 и таблице 1 для подробного описания.

1. Кнопка ВКЛ/ВЫКЛ 2. Клавиша паузы 3. Режим + 4. Режим-

5. Яркость + 6. Яркость-7. Скорость + 8. Скорость-9. Клавиша цветного шкива

1. Сопоставьте код пульта дистанционного управления

Контроллер может управляться одновременно с помощью четырех пультов дистанционного управления, во-первых, вы должны соответствовать контроллеру с пультом дистанционного управления. При выборе подходящего кода необходимо использовать «match» с «DIP». В процессе работы контроллера, если первый циферблат «включен» (рис. 6), нажмите кнопку «матч», а затем нажмите кнопку ВКЛ/ВЫКЛ на пульте дистанционного управления, если индикатор «сигнал» мигает, это означает, что код адреса сопоставлен успешно, другие три группы одинаковы.

Рисунок 6

2. Описание кнопки

На панели сенсорного пульта дистанционного управления есть 64 сенсорных клавиши (точки), функция каждой кнопки указана ниже:

(1) кнопка включения/выключения: вы можете включить/выключить выход контроллера в любом состоянии;

(2) клавиша паузы, в динамическом режиме, вы можете сделать остановку контроллера в текущее состояние;

(3) Кнопка увеличения режима, когда текущий режим управления является режимом шкива, если вы хотите реализовать режим M + key, вы можете нажать эту кнопку;

(4) режим уменьшения ключа, когда текущий режим управления является режимом шкива, если вы хотите реализовать режим M + key, вы можете нажать эту кнопку;

(5) клавиша увеличения яркости, каждый раз, когда вы нажимаете эту кнопку, серия яркости добавляет 1, в общей сложности 25 уровней;

(6) уменьшение яркости, каждый раз, когда вы нажимаете эту кнопку, серия яркости минус 1, всего 25 уровней;

(7) клавиша увеличения скорости, каждый раз, когда вы нажимаете эту кнопку, серия скоростей добавляет 1, всего 100 уровней;

(8) уменьшение скорости, каждый раз, когда вы нажимаете эту кнопку, скорость серии минус 1, всего 100 уровней;

(9) многоцветная сенсорная клавиша, статический режим выбора ключа, более 55 точек касания, кнопка имеет две функции:

1) Кнопка выбора статического цвета шкива, поэтому, когда текущий режим управления является режимом ключа M (цвет), если необходимо реализовать статический цвет шкива, вы можете нажать эту клавишу;

2) кнопка переключения цвета шкива, вы можете переключать Статический цвет, как показано на шкиве.

3. Управление питанием

Прекратите использовать пульт более 15-20 с, пульт дистанционного управления автоматически войдет в режим ожидания, чтобы продлить срок службы батареи. Цветное кольцо не может быть использовано в это время, в следующий раз используйте, сначала нажмите клавишу «Пробуждение» на пульте дистанционного управления, затем пульт вернется в нормальное рабочее состояние.

4. Стандартные функции изменения ключевых стандартов M изменяют модельную таблицу:

Таблица 2

Типичное применение

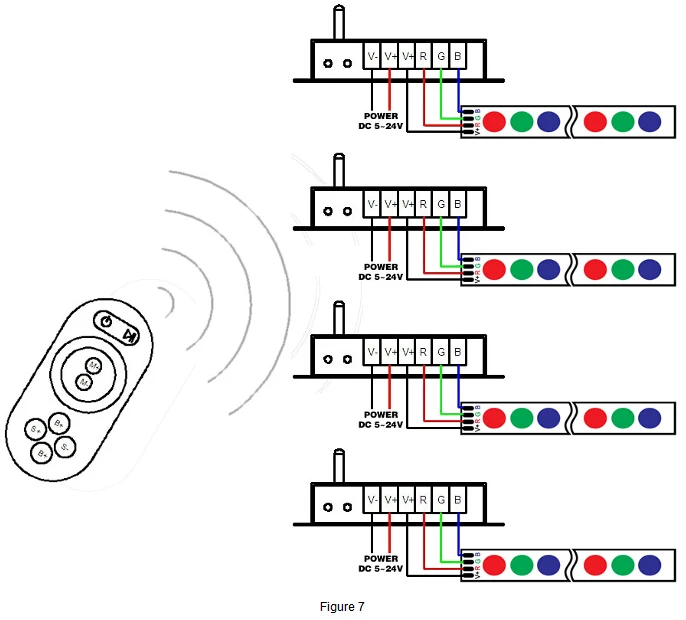

Контроллер может достичь синхронного управления, то есть один пульт дистанционного управления может управлять несколькими контроллерами одновременно, для достижения функции синхронного управления. Контроллеры серии 2,4G могут быть оснащены четырьмя пультами дистанционного управления, просты в использовании. Как показано на рис. 7, один пульт дистанционного управления может управлять четырьмя контроллерами одновременно (не только может управлять четырьмя контроллерами одновременно, если контроллер находится в диапазоне выбросов пульта дистанционного управления, его можно контролировать)

Примечания:

1. Сначала Подключите провод нагрузки, следуя проводу питания;Пожалуйста, убедитесь, что короткое замыкание не может произойти между соединительным проводом перед включением питания;

2. Диапазон напряжения источника питания составляет 5 ~ 24 В, более чем диапазон напряжения может выгореть контроллер.

3. Когда вы не используете сенсорный пульт дистанционного управления в течение длительного времени, мы предлагаем вам снять батареи.
