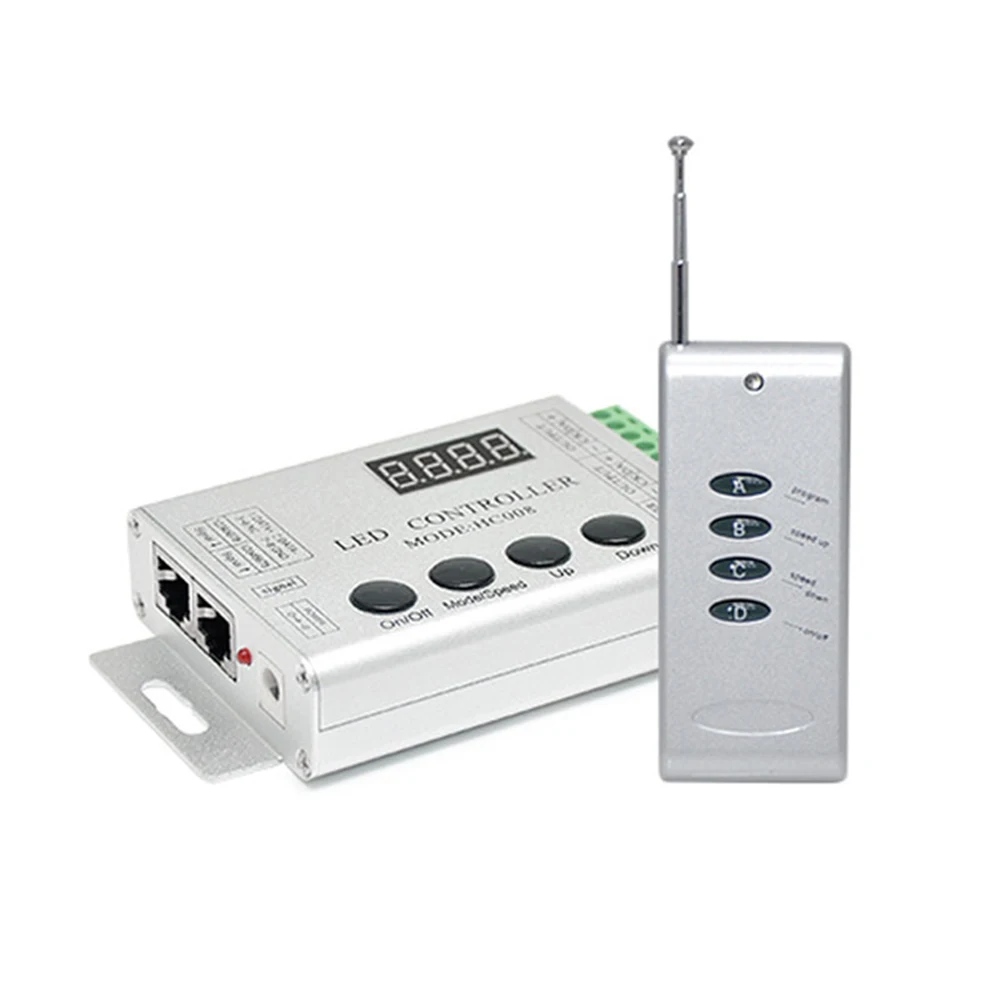

Светодиодный пиксельный контроллер HC008 5 В 12 24 постоянного тока программируемый

Светодиодный пиксельный контроллер HC008 5 В 12 24 постоянного тока программируемый

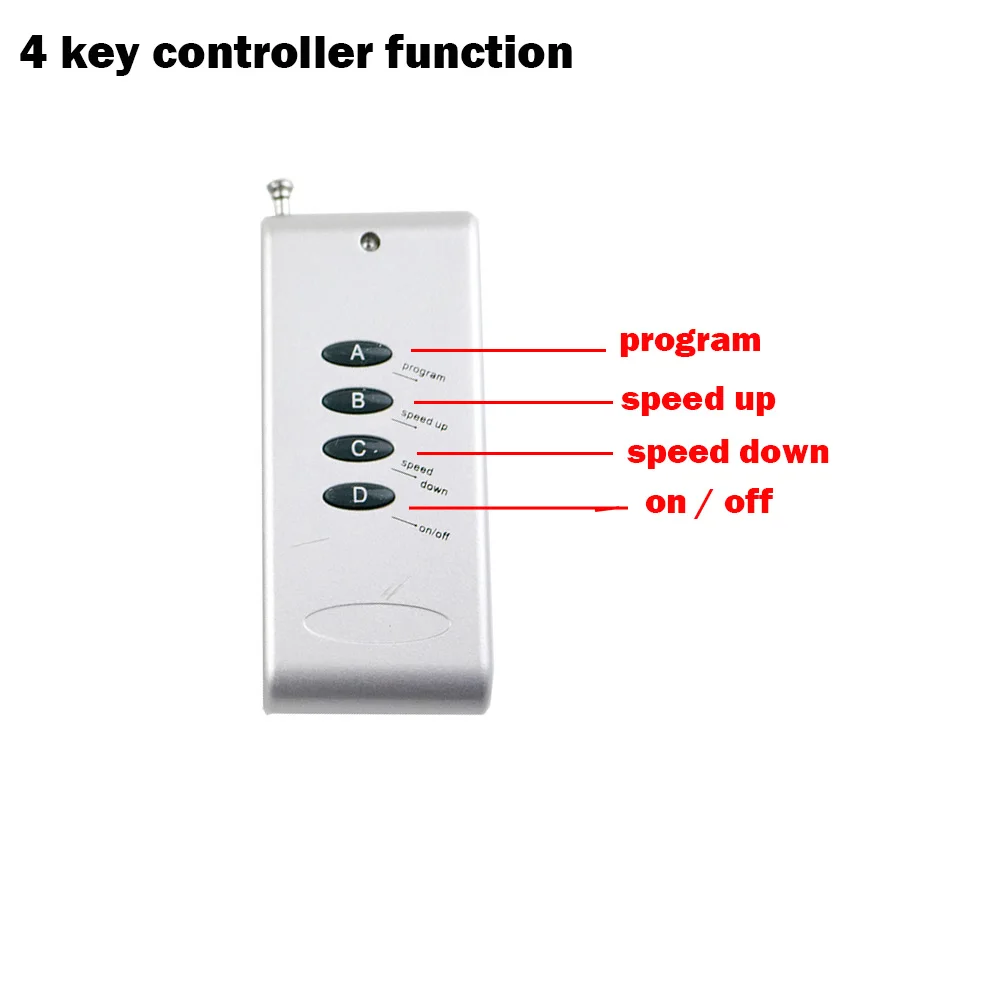

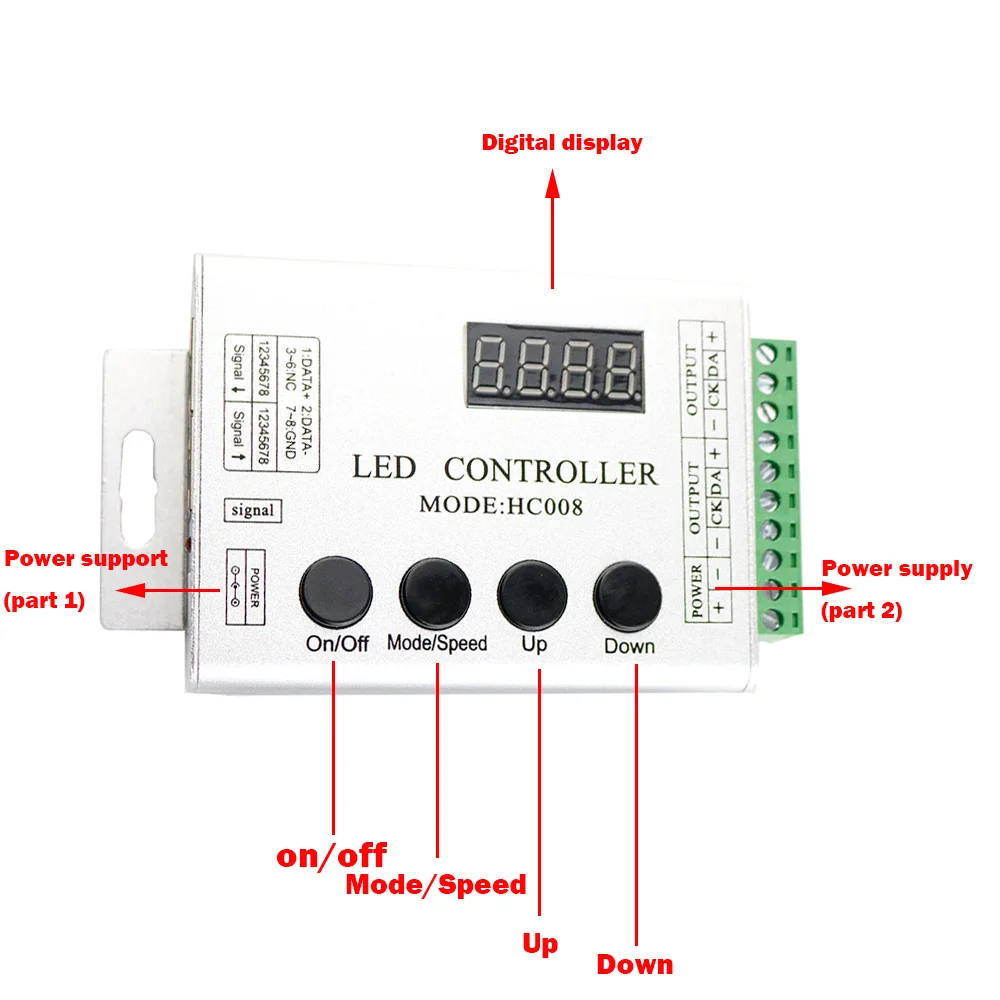

Руководство по эксплуатации: HC008 контроллер подходит для UCS1903 (TM1804, TM1809 и т. д.) выход с прямым приводом светодиодный приложений, может быть широко использован в светильник коробка, реклама, декораций, украшения для дома и т. д.; С простой проводкой, простой в использовании и так далее; С функцией памяти; Пульт дистанционного управления RF для выбора режима, Регулировка яркости, регулировка скорости и другие динамические изменения освещения. В то же время можно подключать к нескольким контроллерам для синхронного управления и постоянно расширять выходной канал для достижения большего затемнения или различных изменений программы. Параметры производительности: Рабочая температура: -20-60 Напряжение питания:DC5V, 12V ~ 24V опционально (укажите требуемое напряжение) (WS2811 5V ~ 24 универсальный) Рабочий ток: Размер контроллера: L122 × W71 × h24мм Размер пульта дистанционного управления: L90 × W36 × H15 мм Размер упаковочной коробки: L135 × W80 × H55 мм Вес нетто: 190 г Вес брутто: 226 г Режим эффекта: 133 вида Максимальное количество точек управления: низкая скорость: 1024 точек; Высокая скорость: 2048 точек Может управлять моделями ИС: TM1803, TM1804, TM1809, UCS1903 и т. д. (укажите модель при заказе) Инструкции по использованию: Подключите светильник и подключите шнур питания. Перед включением убедитесь, что между кабелями нет короткого замыкания. После включения питания выполните следующие настройки. Нажмите кнопку «Вкл/Выкл», чтобы выключить питание (меню не может быть установлено в выключенном состоянии). Нажмите «вверх» и «вниз» одновременно, чтобы нажать кнопку «режим/скорость», чтобы войти в меню настройки экрана. Первый экран-«S-HI» или «S-LO» для контроллера «высокая скорость, низкая скорость настройки». Нажмите «вверх» и «вниз», чтобы выбрать (IC на панели светильник-это высокоскоростной режим, выберите «S-HI», низкоскоростной режим «S-LO»), заводской режим по умолчанию является высокоскоростным. Нажмите «режим/скорость», чтобы войти во второй экран «Настройка точки управления». В это время цифровой дисплей показывает 4 цифры как количество точек управления, И количество точек управления увеличивается и уменьшается на «вверх» и «вниз» можно быстро отрегулировать), заводской по умолчанию 50. После настройки нажмите кнопку «Вкл/Выкл», чтобы «сохранить» и выйти. На панели контроллера 4 клавиши. Ключевые функции заключаются в следующем: ВКЛ/ВЫКЛ: вкл/выкл. Режим/скорость: Регулировка режима/функция регулировки скорости переключателя (цифровой трубчатый первый дисплей H для регулировки режима, отображение S для регулировки скорости) Вверх: режим +/Скорость +, когда функция регулировки режима для режима ключа, в функции регулировки скорости для ключа для ускорения. Вниз: режим-/скорость-, когда в режиме настройки функция для режима минус, в функции регулировки скорости, когда ключ для замедления. Примечание: в тех случаях, когда контроллер получает питание от вверх, красный индикатор светильник будет светильник и зеленый индикатор начнет мигать каждый раз, когда нажата клавиша. С помощью радиочастотного управления, дистанционного управления в общей сложности четырьмя клавишами, ключевые функции: A: Регулировка режима/переключатель функции регулировки скорости (первый светодиодный индикатор отображает H для регулировки модели, показывает S для регулировки скорости.) B: режим +/Скорость + кнопка. Когда функция регулятора в режиме, это для mode +. Когда в функции регулятора скорости, это для скорости +. C: кнопка Mode-/Speed-. Когда функция регулятора в режиме, это для режима-. Когда в функции регулятора скорости, это для скорости. D: Кнопка ВКЛ/ВЫКЛ: может открывать или закрывать выход. Примечание: после включения красный светильник будет ярким. И каждый пресс, зеленый светильник мигает один раз.

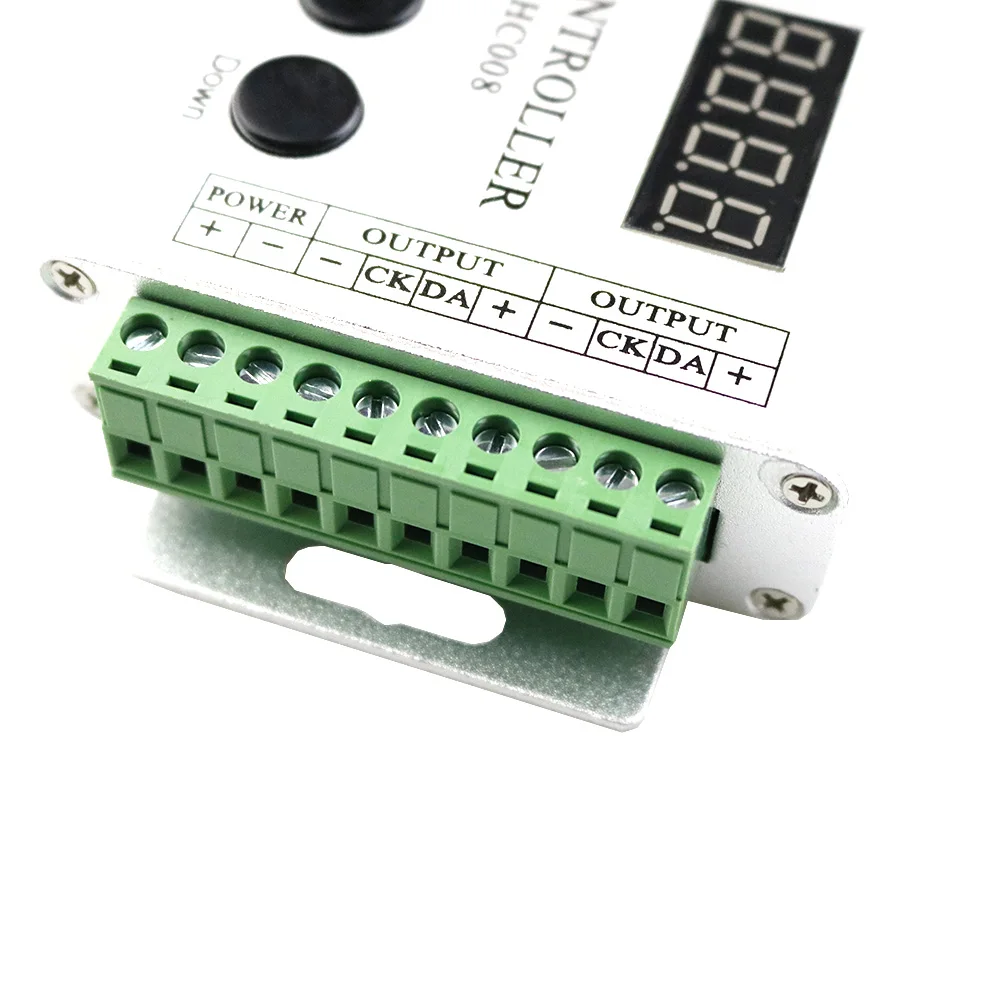

Соединение драграм: 1. Режим работы одного контроллера

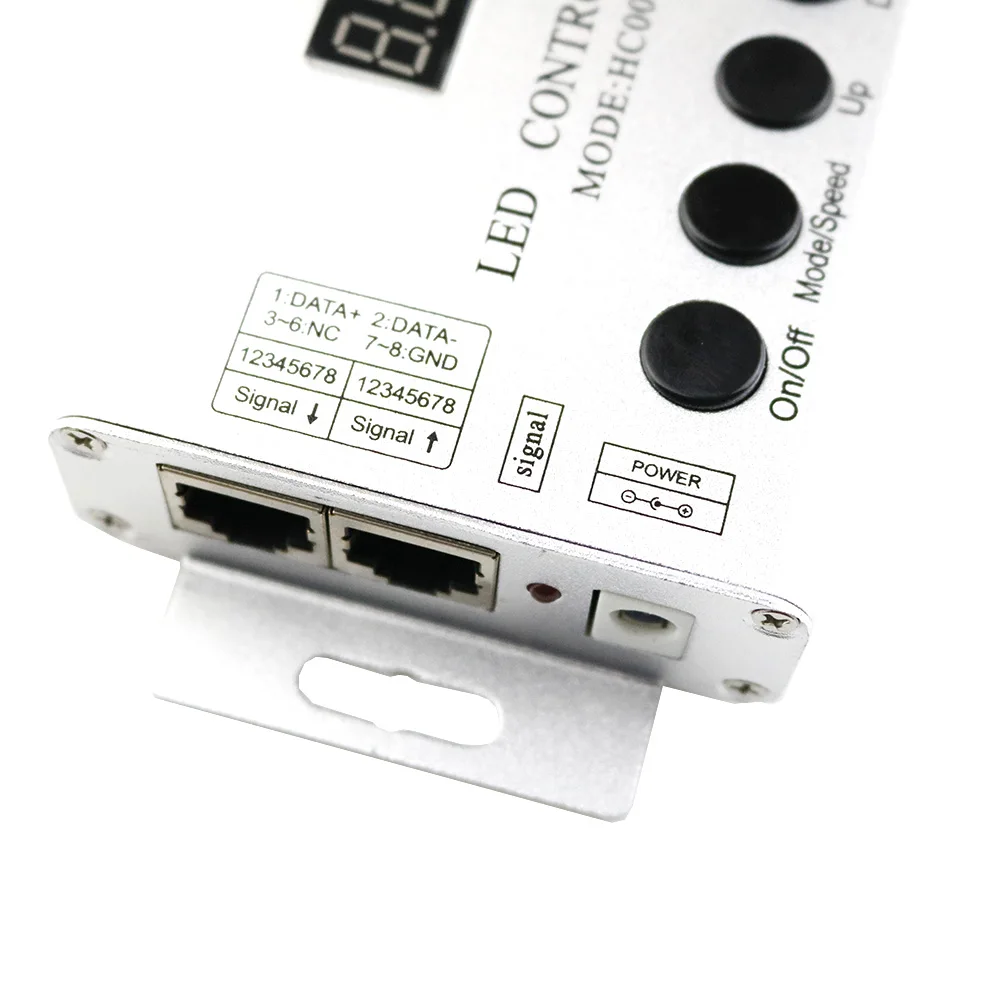

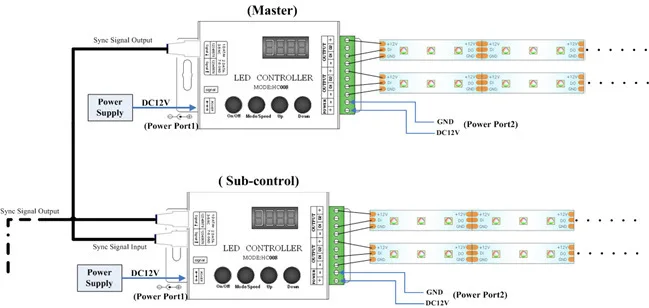

2. Многие контроллеры синхронно работают режим подключения Синхронная система управления может быть изготовлена из любого количества соединений контроллера. Каждый из дополнительных контроллеров будет следовать за Первым основным контроллером для достижения постоянного синхронного. Соединение серии:

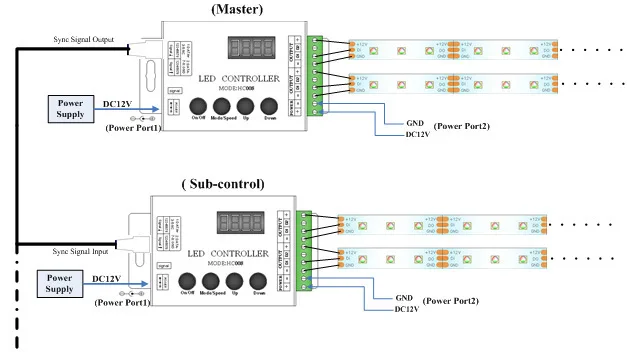

Parellel подключение:

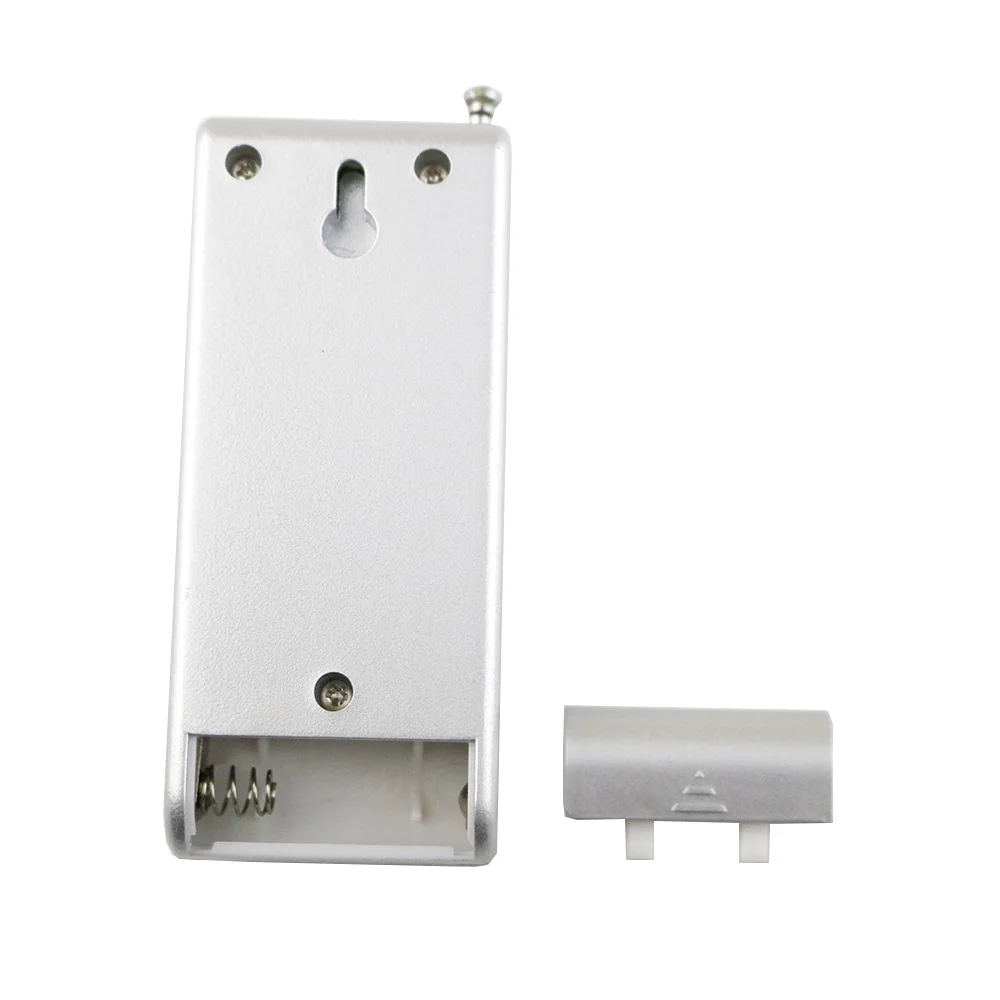

1x Радиочастотный пульт(Не включая аккумулятор)
