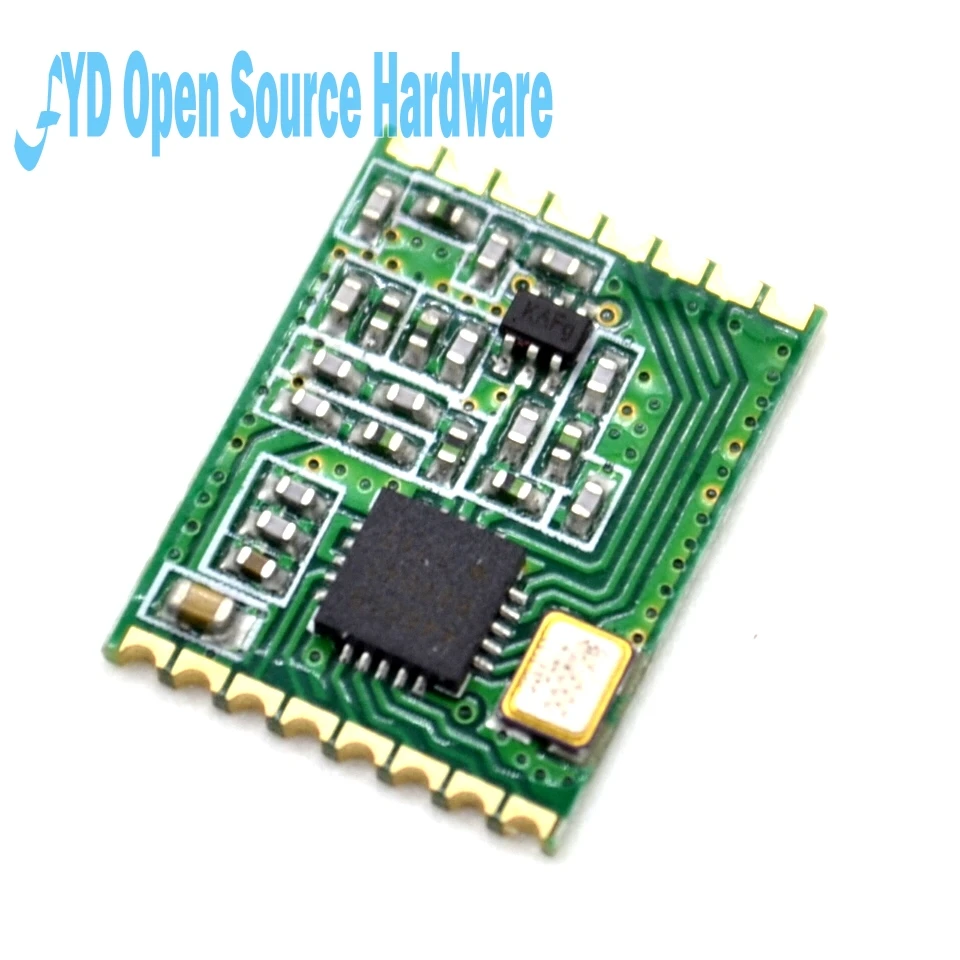

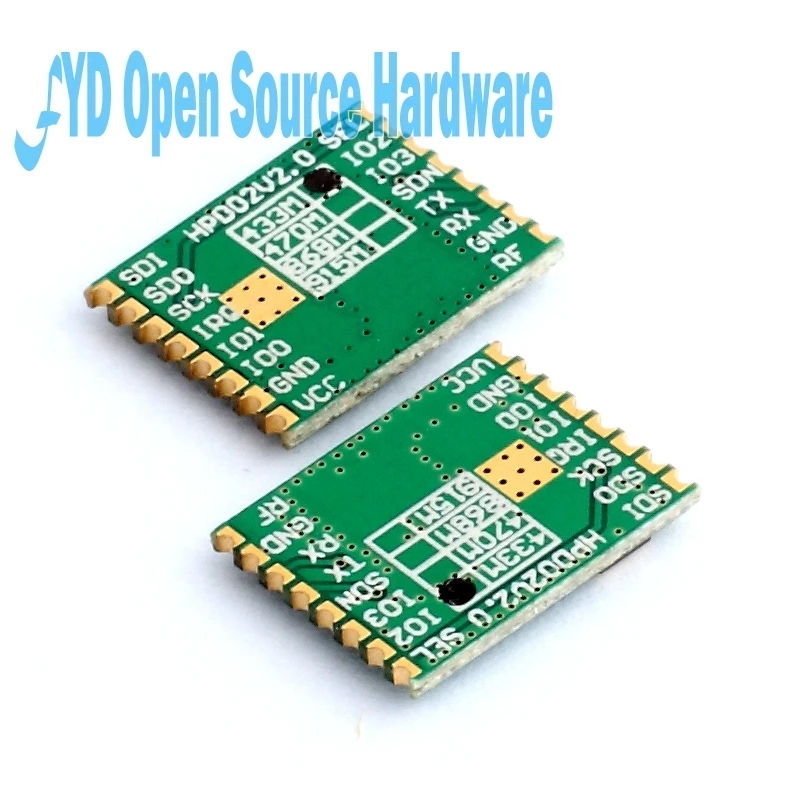

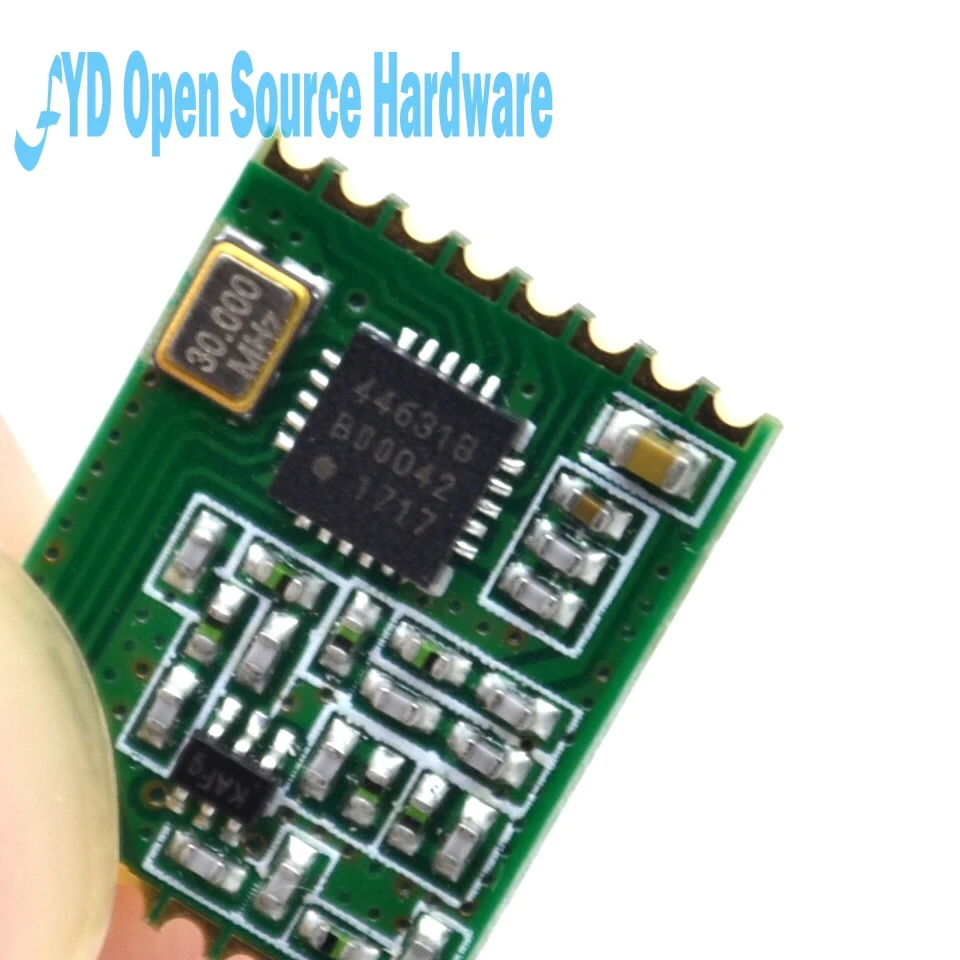

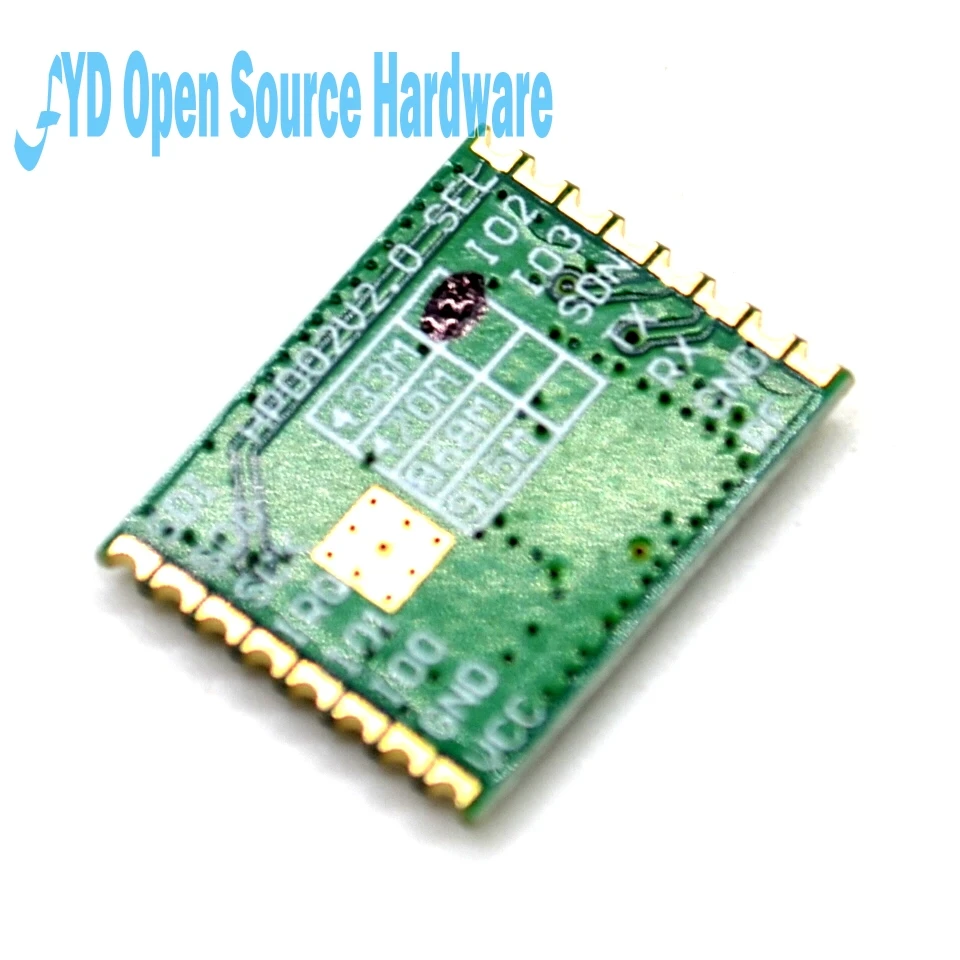

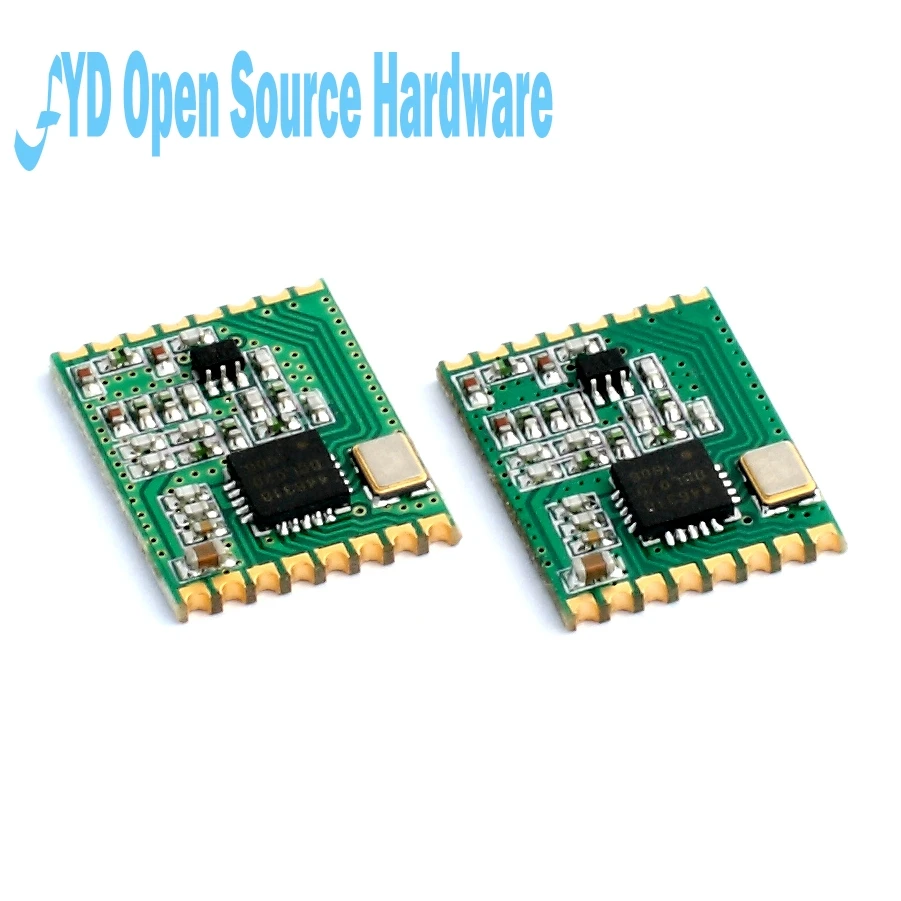

1 шт. модуль беспроводного приемопередатчика 315 МГц или 433 470 м SI4463 100 мВт 126dBm FSK

Нумерация

Название

Типы

Особенности

1

VCC

-

Мощность положительная 1,8 ~ 3,3 В

2

GND

-

Отрицательный полюс источника питания

3

100

I/O

Непосредственно подключить чип GPI00 цифровой I/O pin, настройка программного обеспечения

1

101

I/O

Непосредственно подключить чип GPI01 цифровой I/O pin, настройка программного обеспечения

5)

IRQ

Lt;/RTI & gt;

NIRQ прерывания вывода pin, выход прерывания низкого уровня

6

SCK

& Lt;/RTI & gt;

SPI интерфейс SCLK ввод часов

7

SDO

Lt;/RTI & gt;

SH интерфейс MIS0 выход данных

8

SDI

& Lt;/RTI & gt;

SH интерфейс M0SI ввод данных

9

SEL

& Lt;/RTI & gt;

Интерфейс SPI NSEL выберите вход

10

102

I/O

Непосредственно подключенный чип GPI02 цифровой 1/0 pin, настройки программного обеспечения

11

103

I/O

Непосредственно Подключите чип GPI03 цифровой 1/0 pin, настройки программного обеспечения

12

SDN

& Lt;/RTI & gt;

Функция выключения, входной контакт. В дополнение ко всем режимам выключения SDN = 0,

Когда SDN = 1, модуль будет полностью выключен и содержимое внутренних регистров будет потеряно

13

TX

& Lt;/RTI & gt;

Выходная сторона TX, затем RX должна быть низкой

14

RX

& Lt;/RTI & gt;

Получите конец управления входным сигналом, в этот момент TX должен быть низким уровнем

15

GND

-

Отрицательный полюс источника питания

16

RF

I/O

ВЧ сигнал вход/выход, затем 50Q антенна
