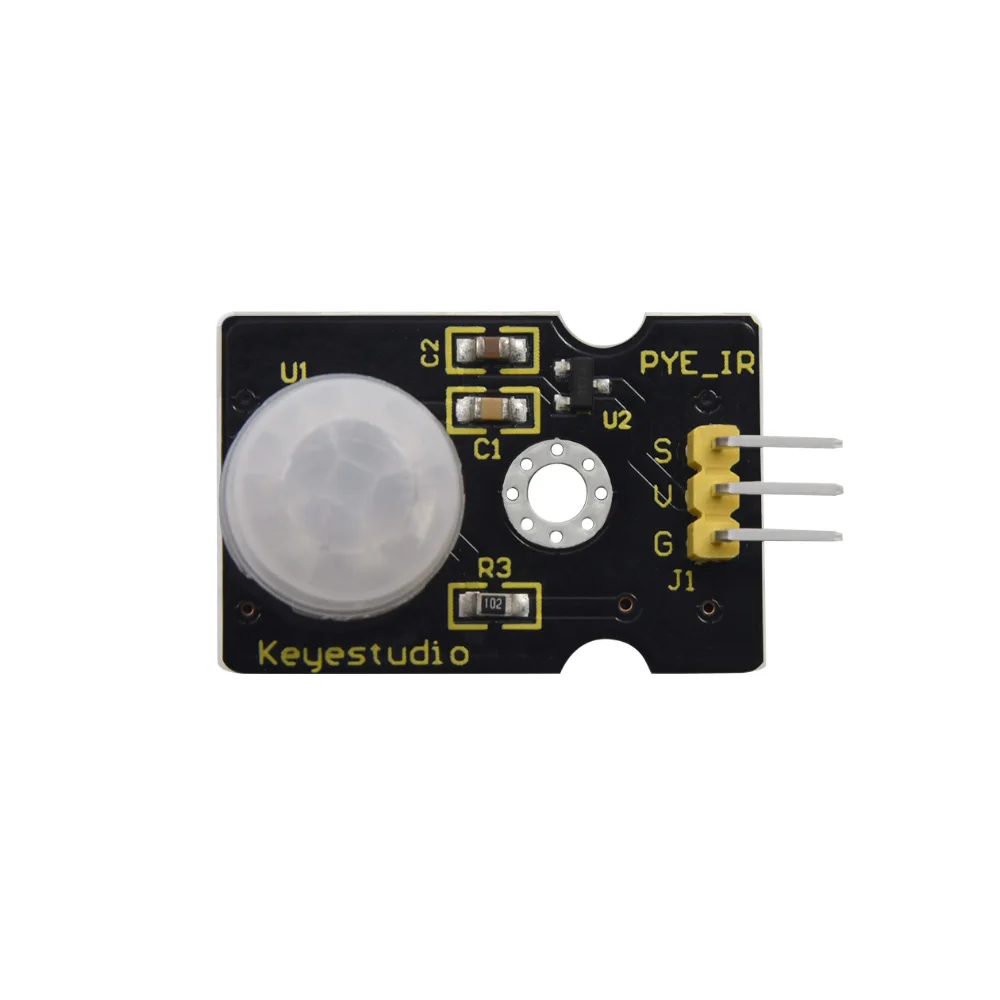

Пироэлектрический инфракрасный датчик движения может обнаруживать инфракрасные сигналы от движущегося человека или движущегося животного,
И выходные сигналы переключения. Он может быть применен в различных случаях для обнаружения движения человека
Тело. Обычные Пироэлектрические инфракрасные датчики требуют тела пироэлектрический инфракрасный детектор, профессиональный
Чип, сложная периферийная цепь, поэтому размер больше, со сложной схемой и более низкой надежностью. Теперь мы
Запустите этот новый пироэлектрический инфракрасный датчик движения, специально разработанный для Arduino. Он использует интегрированный
Цифровой пироэлектрический инфракрасный датчик, имеет меньший размер, более высокую надежность, низкое энергопотребление
И более простая периферийная цепь. Спецификация:

IВходное напряжение: 3,3 ~ 5V, 6V максимум

Рабочий ток: 15uA

Рабочая температура: -20 ~ 85

Выходное напряжение: высокое 3 в, низкое 0 В

Выход Время задержки (высокий уровень): около 2,3 на кнопку в течение 3-х секунд

Угол обнаружения: 100 °

Расстояние обнаружения: 3 ~ 5 метров

Светодиодный индикатор (когда выход высокий, он будет включен)

Контактный предельный ток: 100 мА

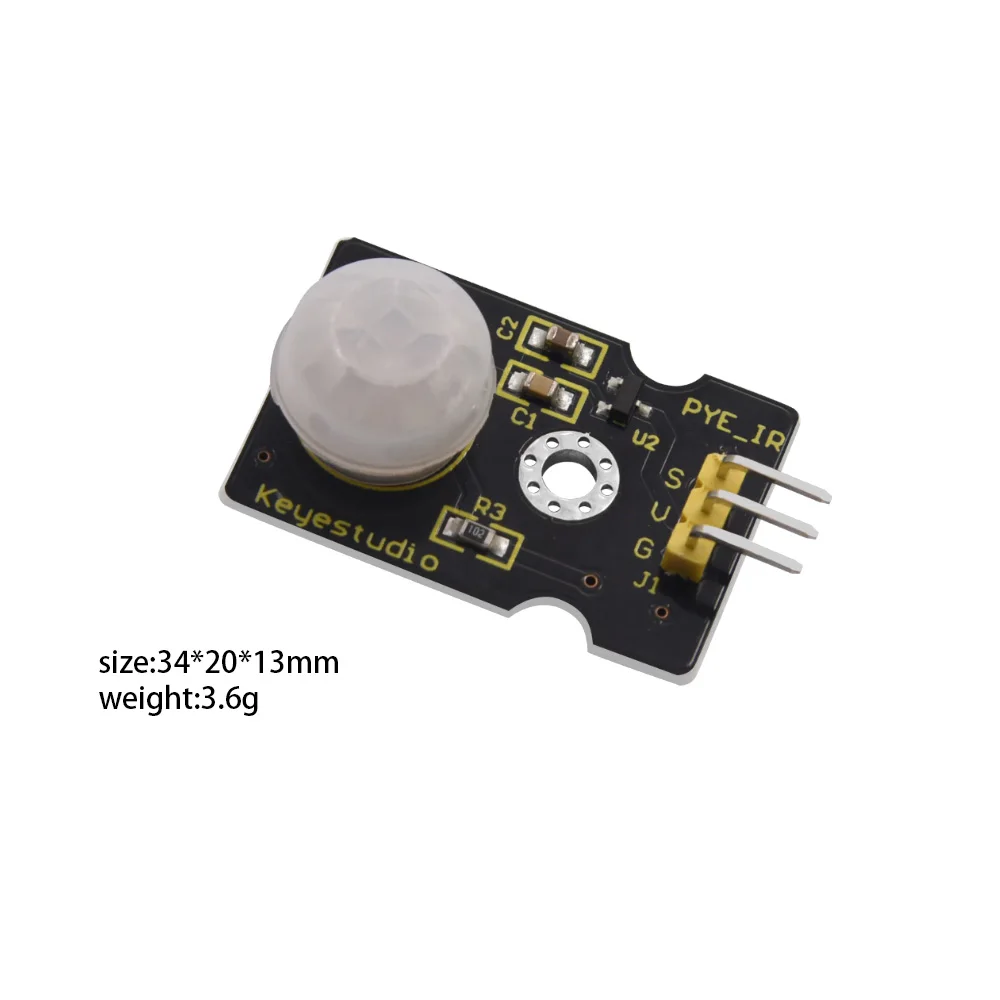

Размер: 30*20 мм

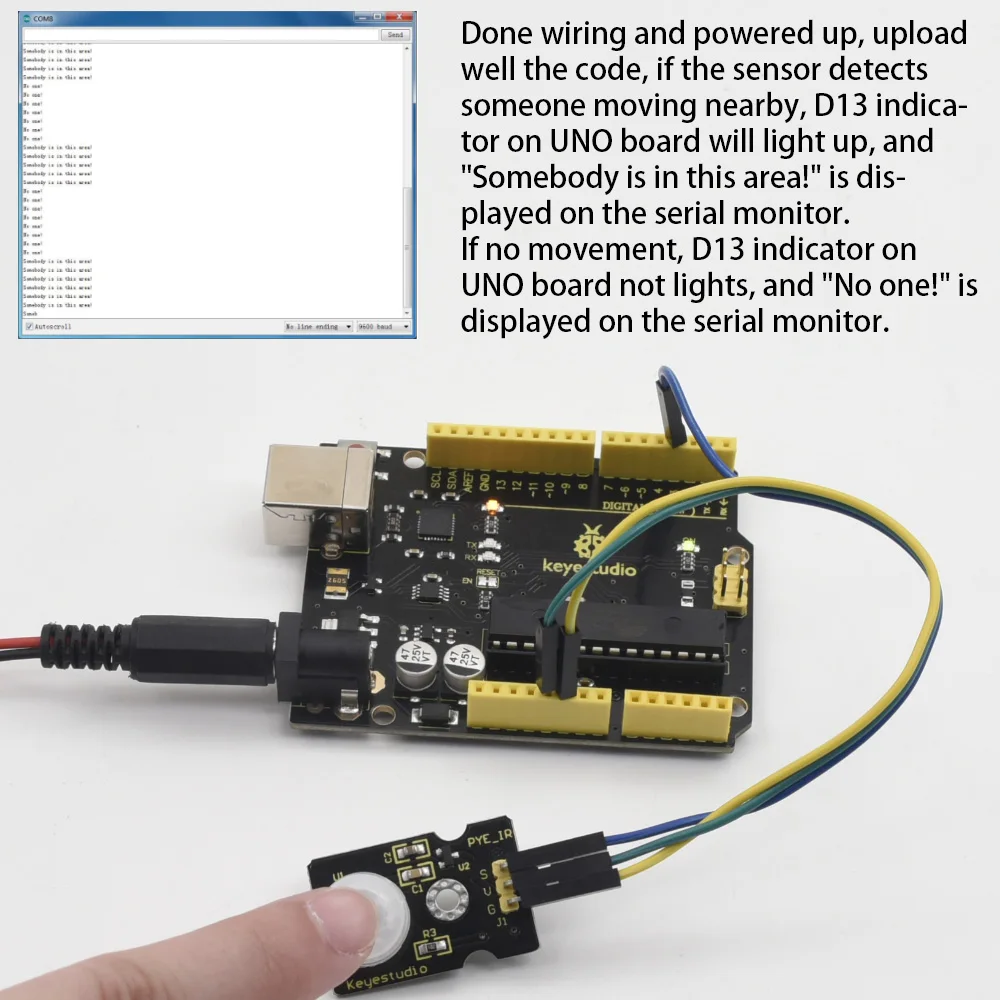

Byte sensorPin = 3;

Байтовый индикатор = 13;

Настройка пустоты ()

{

PinMode (sensorPin,INPUT);

PinMode (индикатор, выход);

Серийный. Старт (9600);

}

Пустая петля ()

{

Состояние байта = цифровое считывание (sensorPin);

Цифровая запись (индикатор, состояние);

If (state = 1)Serial.println («кто-то в этой области!»);

Если (state = 0)Serial.println("No one!");

Задержка (500);

}
