Характеристики
Щит CAN BUS. Совместим с Arduino. MCP2515 (CAN контроллер) и MCP2551 трансивер). Подключение GPS.
История изменения цены
*Текущая стоимость 1 209,56 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 1535.8 руб. | 1566.3 руб. | 1550.5 руб. |
| Jan-23-2026 | 1245.94 руб. | 1270.30 руб. | 1257.5 руб. |
| Dec-23-2025 | 1511.11 руб. | 1541.37 руб. | 1526 руб. |
| Nov-23-2025 | 1499.54 руб. | 1529.0 руб. | 1514 руб. |
| Oct-23-2025 | 1197.96 руб. | 1221.43 руб. | 1209 руб. |
| Sep-23-2025 | 1475.24 руб. | 1505.78 руб. | 1490 руб. |
| Aug-23-2025 | 1463.82 руб. | 1492.74 руб. | 1477.5 руб. |
| Jul-23-2025 | 1451.39 руб. | 1480.27 руб. | 1465.5 руб. |
Описание товара
CAN-BUS Shield обеспечивает подключение Arduino к шине связи (CAN) автомобиля или промышленного оборудования.
Описание:
Облачная сеть контроллера (CAN) является стандартом связи, предназначенным для подключения микроконтроллера и внутренних автомобильных устройств (ECU). Фактически CAN-bus связывает все устройства в транспортном средстве для общения друг с другом.
CAN-BUS щит соединяется с машиной с использованием стандартных 9-терминал D-Sub разъем для OBD-II кабель может быть завязана.
MCP2515 (CAN-controller) и MCP2551 (CAN-приемопередатчик) цепи установлены в щит для использования интерфейса CAN-BUS.
Используйте внешние библиотеки в IDE Arduino для управления CAN-BUS.
Также щит включает модуль для работы с MicroSD-картами. Позволяет сохранять данные в файлах на MicroSD-картах и считывать файлы, передаваемые через CAN-BUS.
Для карты памяти MicroSD карта-карта модуль мы использовали CD4050 буферный цепи для того чтобы преобразовать 5V-3,3 V сигнал (SD-карты использовать 3,3 V, мощность есть Arduino). Он обеспечивает более стабильный сигнал в условиях высокоскоростного чтения/письма (в отличие от использования резисторов, которые меняют Характеристики сигнала).
Модуль Micro-SD использует SPI-interface и D9, D11, D12, D13 Arduino-pins. Подробная инструкция находится на нижней стороне экрана.
Может использоваться контроллер D9, D11, D12, D13 контактов. Для переключения потоков данных между устройствами используются контрольные контакты D9 (MicroSD-reader) и D10-CAN-controller.
На плате есть разъем I2C, Серийный UART и разъем GPS.
Поскольку gps-модуль работает через UART, мы добавили переключатель для подключения к контактам D3 и D4, для отказа от коллизии в работе других устройств, подключенных к терминалам 0(RX) и 1(TX).
Щит полностью создан и готов к использованию.
OBD-II провод не входит в комплект.
Предупреждение: в некоторых автомобилях есть несколько CAN-коннекторов, и некоторые из них заблокированы производителем. В этот чехол вам нужно 2 провода кабеля витой пары CANH и CANL.
Технические детали:
- Может V2.0B протокол реализации со скоростью до 1 МБ/с.,
- Высокая Скорость интерфейса SPI (10 МГц),
- Стандартный (11 битов) и расширенный (29 битов) пакет данных,
- Может подключение через стандартный 9-терминал D-Sup (папа) разъем,
- Может подключение через 2-терминальный блок для быстрого соединения Кань, CANL провода
- Светодиодный индикатор данных CAN-BUS,
- Устройство для чтения карт MicroSD,
- Разъемы для серии I2C и serial UART,
- Разъемы для gps-соединения.

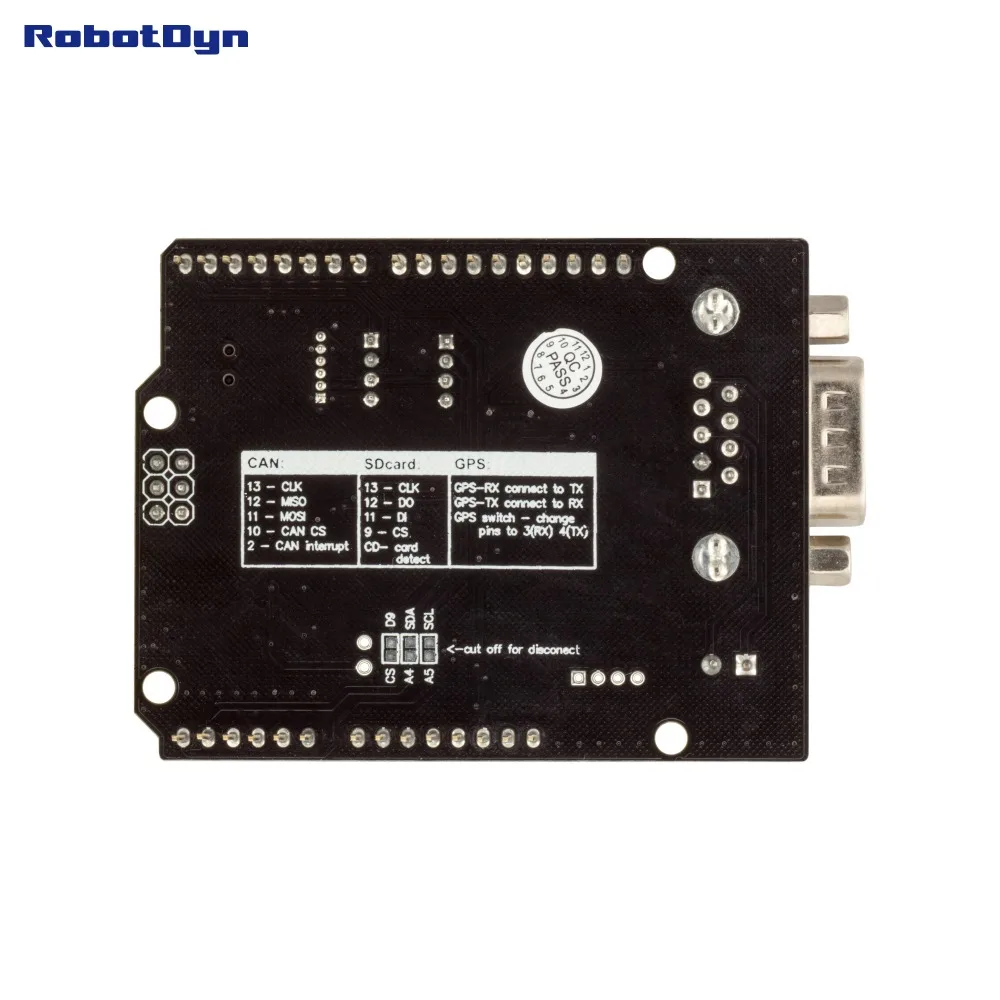

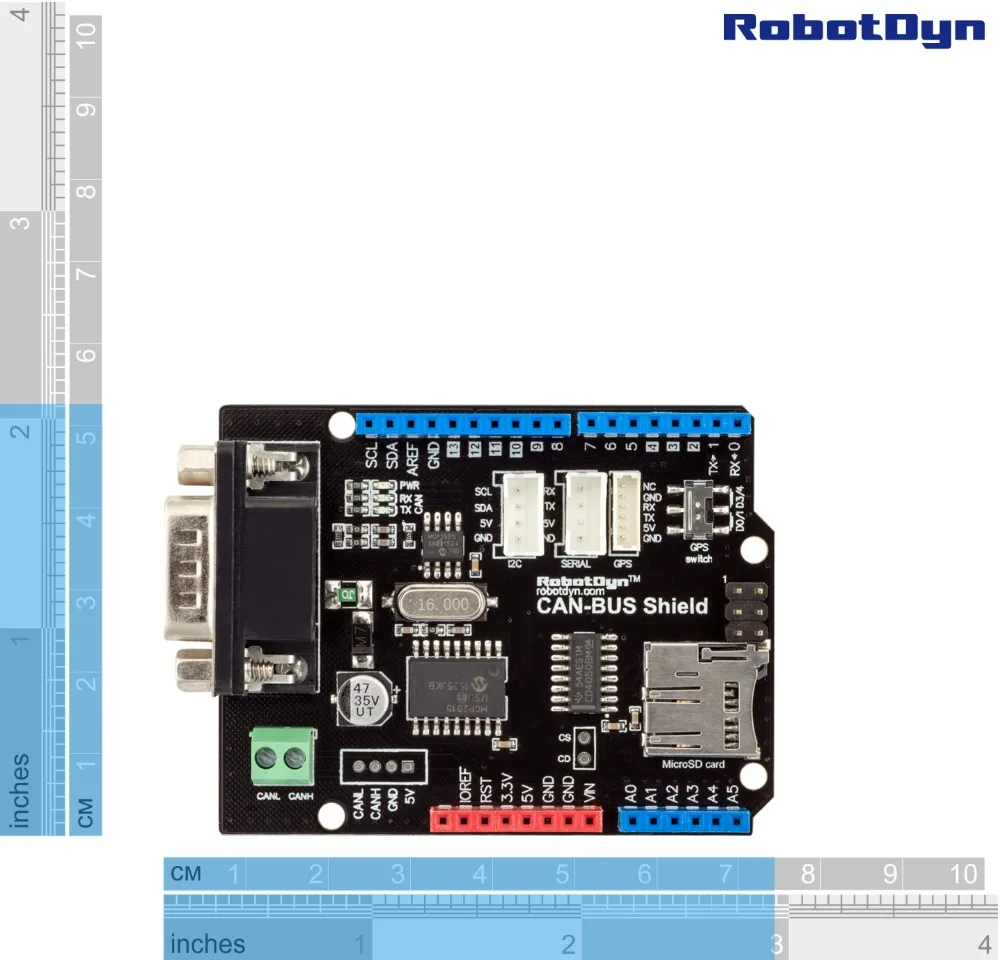

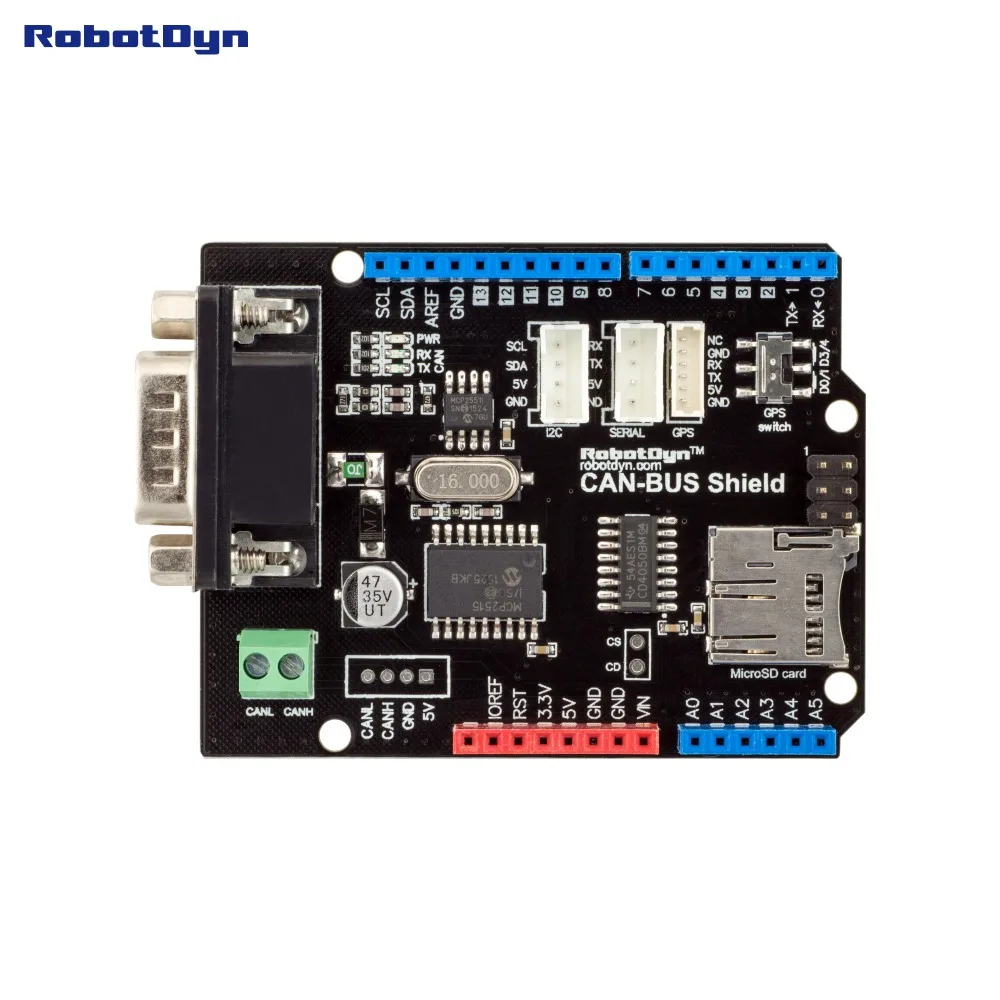

Фото:
Документы
Документы (инструкции, схемы и т. Д.), ссылки:
- Robotdyn.com/CANBUS-Shiled-EN-Международный;
- Robotdyn.ru/CANBUS-Shiled-RU-Русский.
