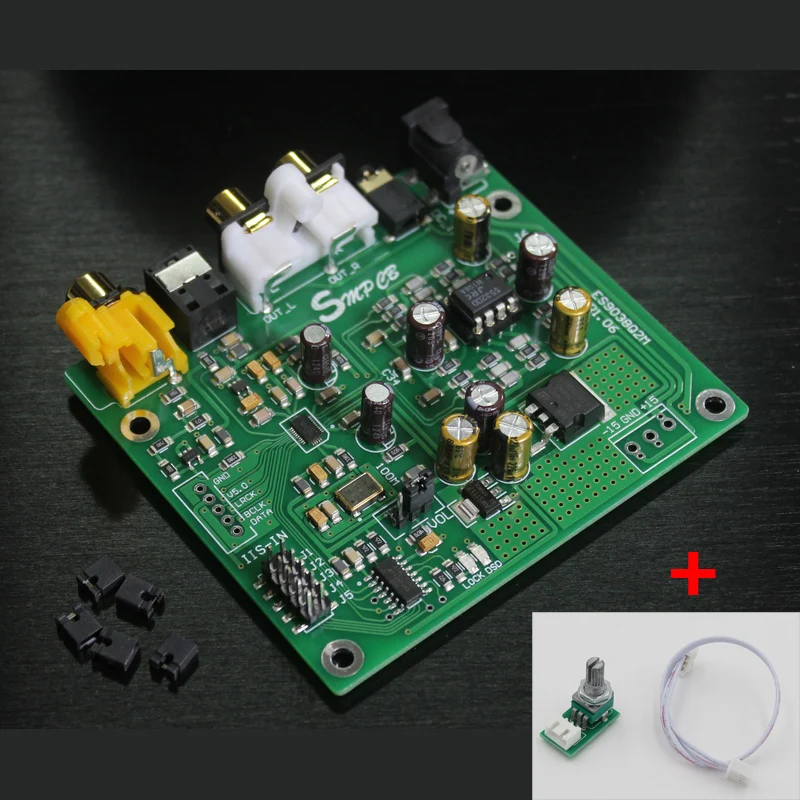

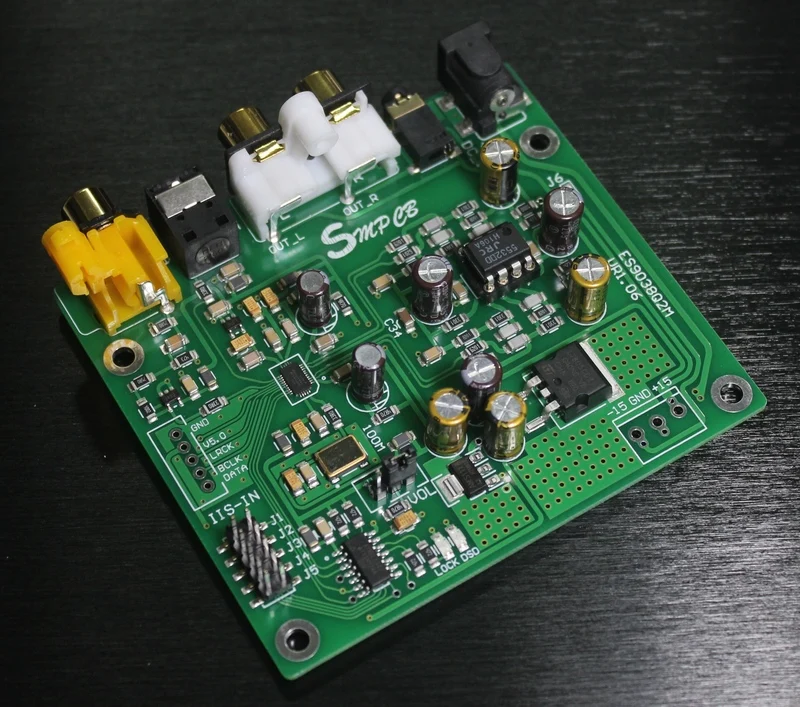

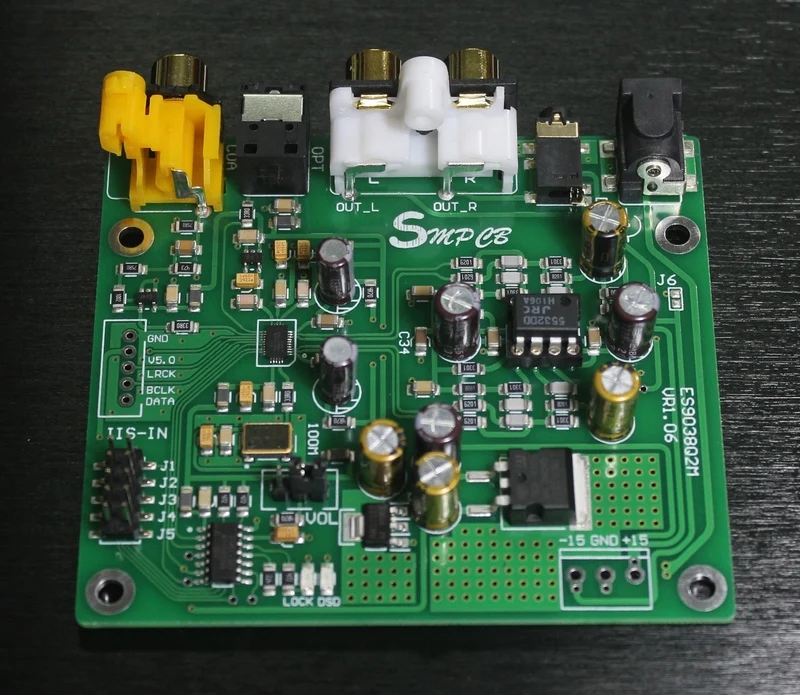

ES9038 Q2M DAC DSD декодер IIS 384 кГц коаксиальный волоконный DOP для Hi Fi усилителя аудио/OLED

Напряжение: 12-15 в пост. Тока (2 линии)

Размер печатной платы: 77*85 мм

Выход терминал: RCA + 3,5 терминал, может быть непосредственно подключить с усилителем мощности, усилитель, также может быть напрямую подключены к наушникам

Источник питания: Регулируемое напряжение постоянного тока, два 12-15 в или регулируемое напряжение постоянного тока, один 12-15 в

* Рекомендуется использовать двойной блок питания 15 В для достижения наилучших результатов на плате.
Слишком низкое напряжение питания влияет на выход, слишком высокое напряжение питания приведет к усиленной регулировке тепла
Рабочий ток:
Стандартный версия:
1. Двойной Режим 15 В: + 15 В, около 120 мА, -15 в, около 10 мА
2. Одиночный Режим 15 В: около 120 мА
TFT дисплей + стандартная версия:
1. Двойной Режим 15 В: + 15 В, около 150 мА, -15 в, около 10 мА
2. Одиночный Режим 15 В: около 150 мА

Описание источника питания: Плата поставляется бесшумно для двойного блока питания 15 В, Изменение мощности


В режиме поставки необходимо установить подходящий джемпер J06:

Двойной DC 15V J06 отключен

Одиночное подключение 15 В постоянного тока J06


Вход поддержка:

Коаксиальный: PCM44.1k ~ 192k 24bit/DOP DSD64

Волокно: PCM44.1k ~ 192k 24 бит/DOP DSD64

I2S/DSD:PCM44.1k ~ 384k 32 бит/DSD64, DSD128, DSD256

Pin-определения I2S/DSD: PCM_BCLK-DSD_CLK, PCM_LRCK-DSD_L, PCM_DATA-DSD_R

Инструкции по размещению штифта:

Интерфейс платы лицом вверх, сверху вниз, в порядке: GND, выход 5 В, LRCK, BCLK, данные

Особенности:

1. Встроенный MCU, используется как плата DAC для чистого ввода IIS/DSD
2. Поддержка коаксиального и оптоволоконного входа, поддержка PCM44.1Khz-192Khz/DSD64 твердое решение
3. Встроенный интерфейс управления громкостью предназначен для подключения одного 10KR потенциометра для достижения контроля громкости.
4.ES9038Q2M является более полным, чем предыдущий поколение ES9028Q2M, и его звук толще и напрямую поддерживает коаксиальный Оптический DOP.
DSD прямое решение, 129dB DNR -120dB THD + N отличное.
5. Если плата по умолчанию 5532DD opamp, используйте оригинальную модель Ling Yun ops, чтобы помочь клиентам улучшить свою лихорадку op amp
6. Используется импортный Высокоточный активный кристалл
7. Используйте высококачественный позолоченный держатель RCA, разъем для выхода наушников
8. Есть индикатор блокировки сигнала Перевозчика и индикатор сигнала DSD

Подключите плату TFT дисплея для достижения следующих функций:
(Только для TFT дисплея и стандартной версии)


1. Поддержка приема инфракрасного пульта дистанционного управления. (В комплект не входит пульт дистанционного управления, приобретайте отдельно)
2. Используйте цветной TFT экран для поддержки дисплея образца
3,3 группы настроек ввода
4,120 регулятор громкости
5,7 группа PCM цифровые настройки фильтра
6. Используйте переключатель роторного датчика для контроля работы и установки

Примечание:

1. При подключении платы TFT дисплей, Входная Перемычка платы ES9038q2m должна быть установлена на «подключить TFT экран».

Сбой в этом может привести к поломке платы или повреждению панели TFT и платы ES9038q2m.

2. После подключения панели TFT дисплей, функция настройки перемычки платы ES9038q2m, функция потенциометр громкости, индикатор блокировки,

Индикатор сигнала DSD будет отключен, и он будет установлен на панели дисплея.

Посылка содержание
100% Фирменная Новинка
(1 шт.);ES9038 Q2M DAC (По вашему выбору)
