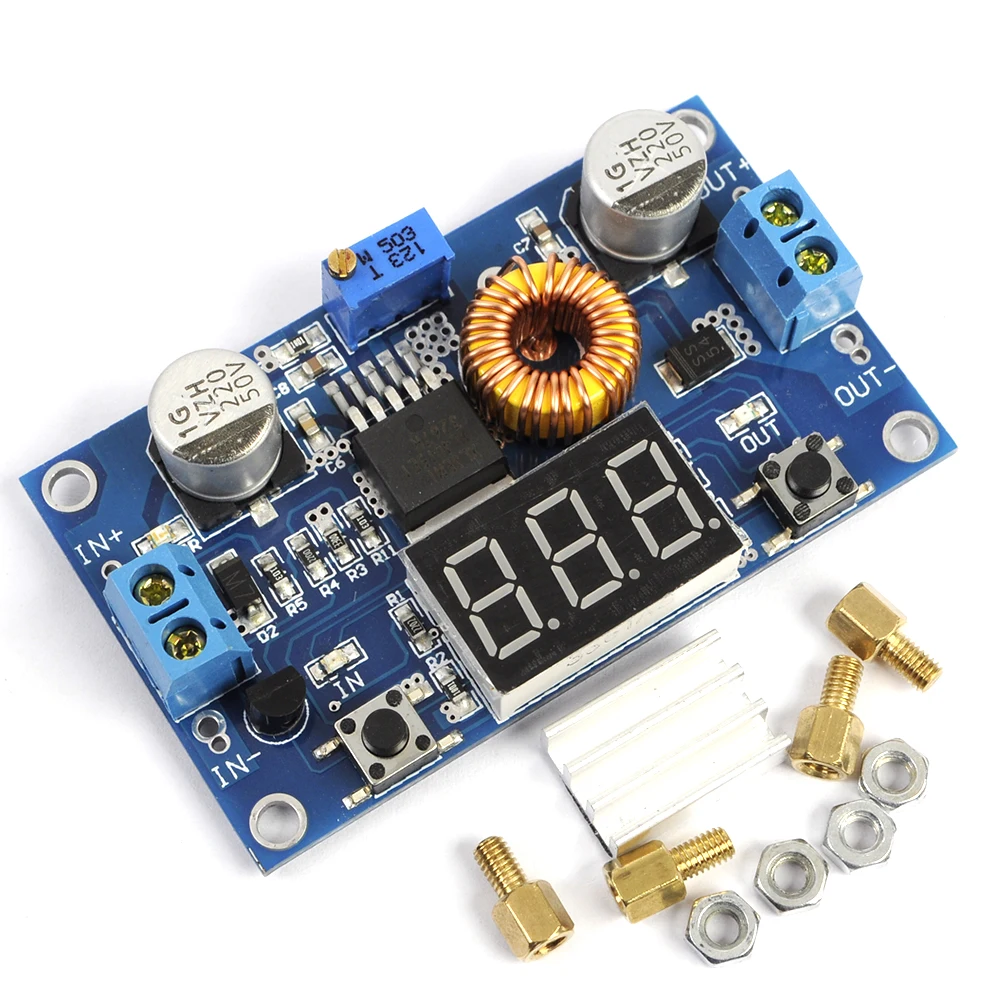

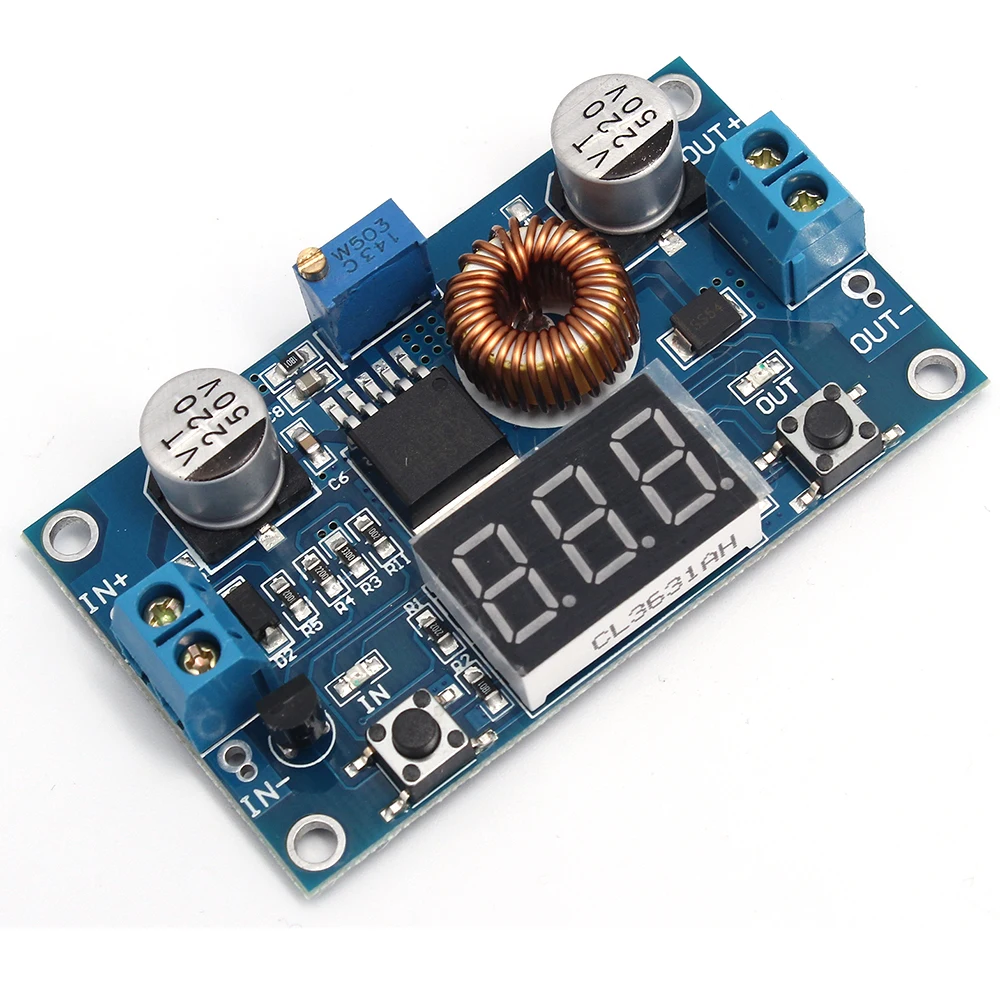

Понижающий модуль питания с регулируемым преобразователем светодиодный

Понижающий модуль питания с регулируемым преобразователем светодиодный

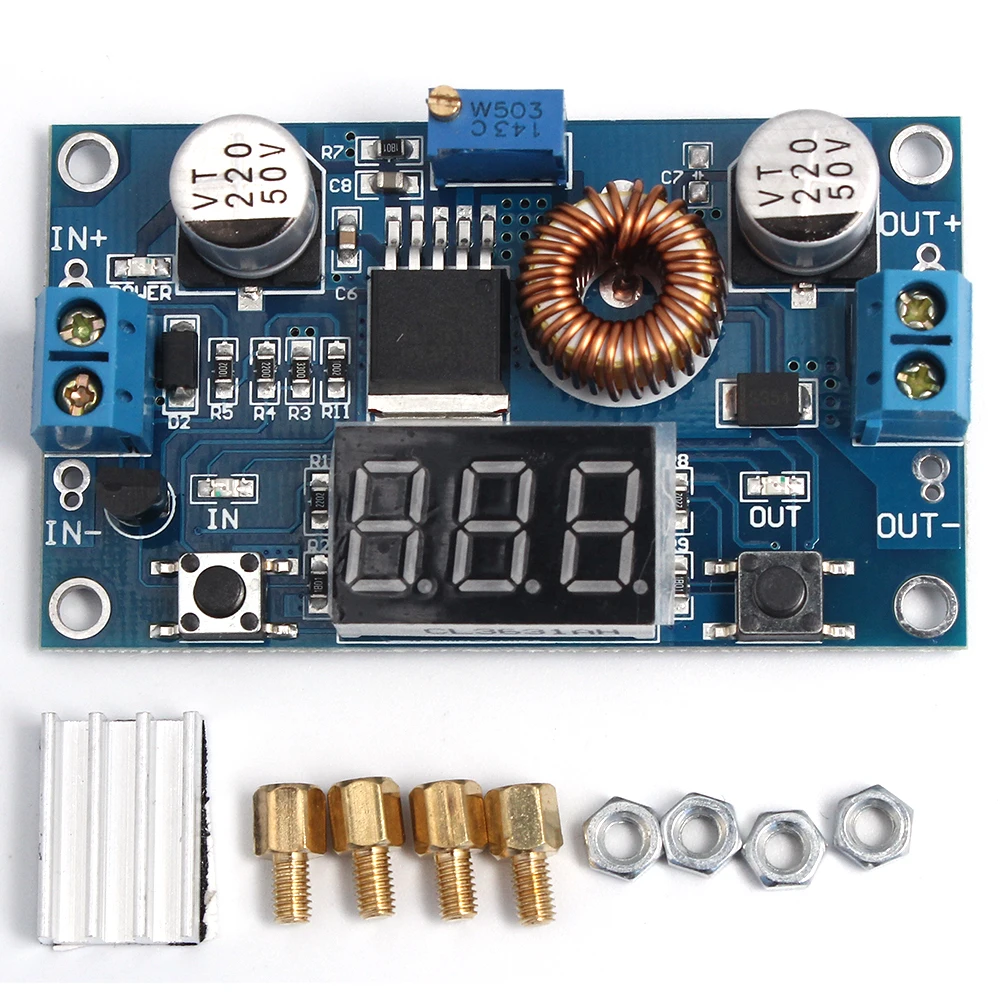

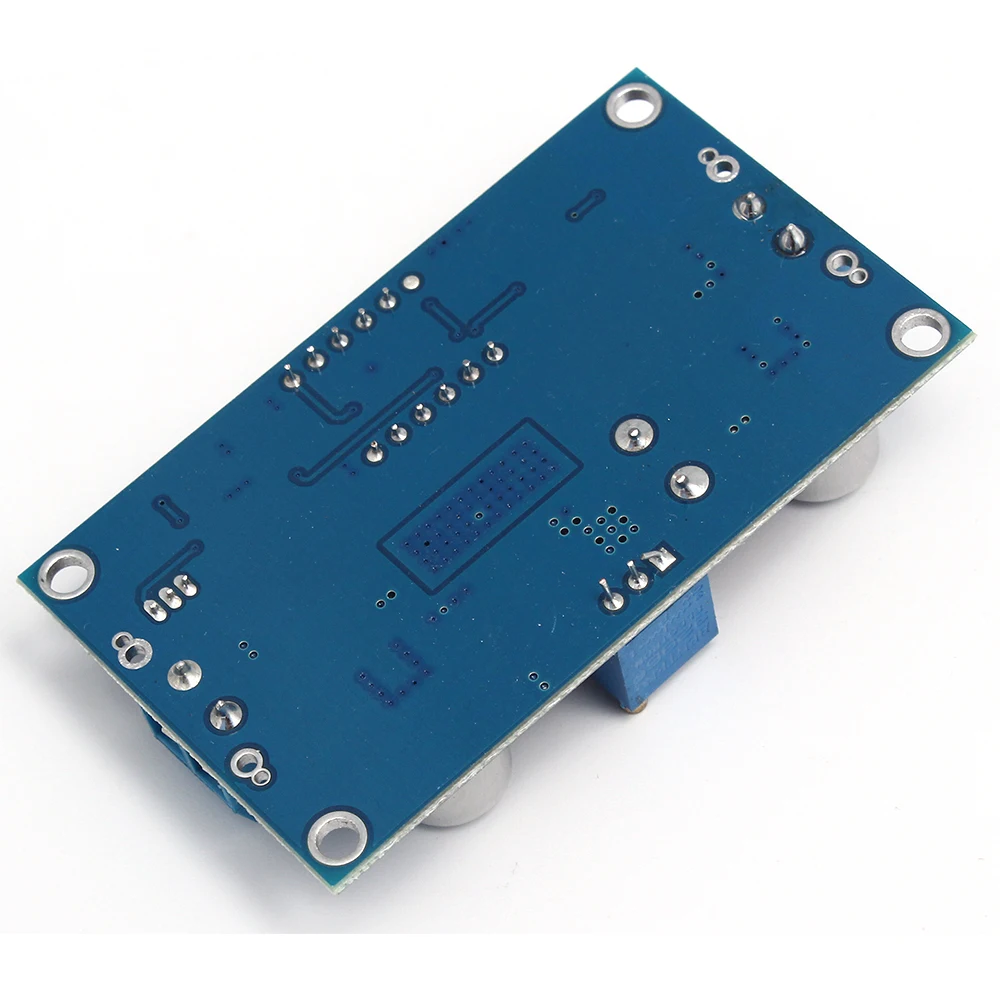

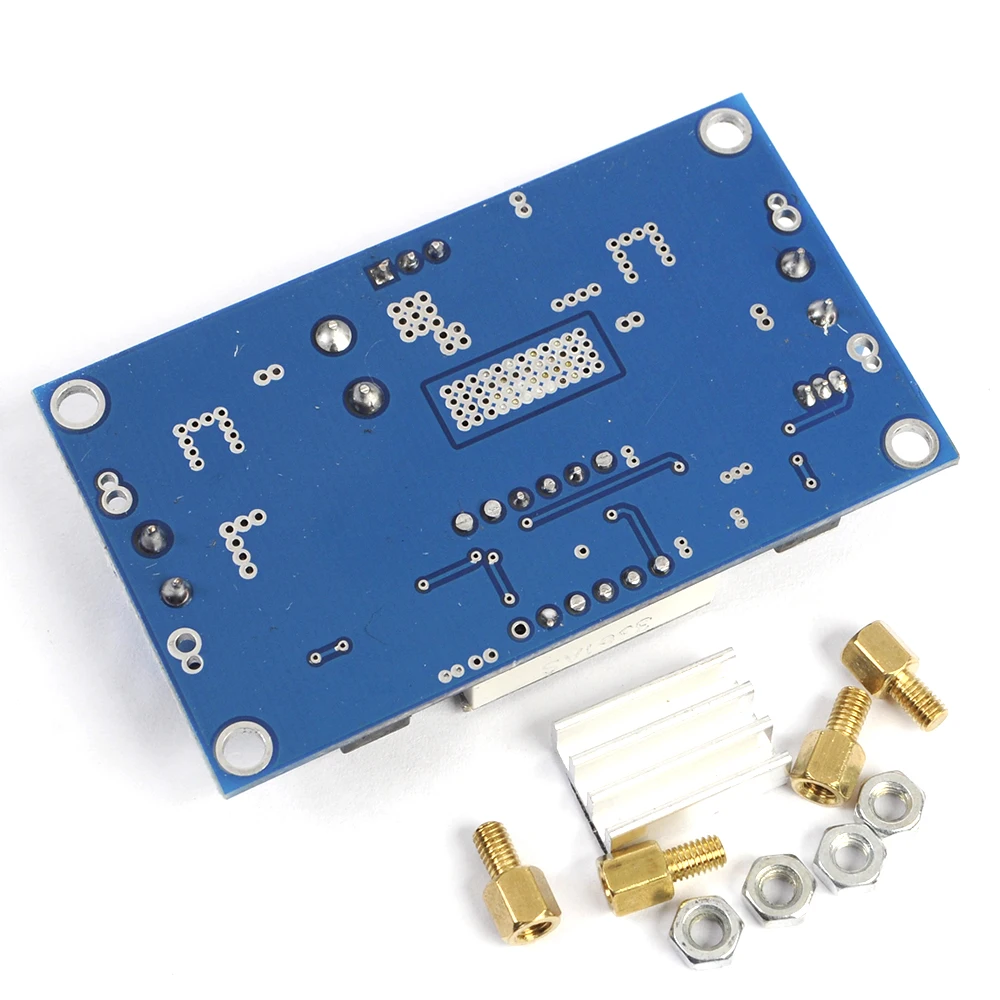

A. Описание

Этот продукт представляет собой модуль постоянного/постоянного тока с фиксированной частотой 180 кГц PWM buck (понижающий), способный управлять нагрузкой 5A с высокой эффективностью, низкой пульсацией и отличной линией и регулировкой нагрузки. Модуль с измерителем напряжения для отображения входного напряжения и выходного напряжения, И напряжение может быть исправлено через кнопку, чтобы улучшить точность вольтметра.



B. Особенности

1. Светодиодный индикатор питания.
2. Кнопка для переключения измерения входного или выходного напряжения, а светодиод указывает на текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные состояния могут быть запоминаны, не потеряны, даже если питание отключено. (Встроенный СВЕТОДИОДНЫЙ индикатор «IN» включен, значение входного напряжения на дисплее трубки nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).
3. Специальный запуск, функция калибровки вольтметра, никогда не будет существовать неточности вольтметра!



C. Метод калибровки вольтметра

1)Шаги калибровки выходного напряжения
Шаг 1: Отрегулируйте правильную кнопку так, чтобы светодиод «OUT» освещался, вольтметр показывает значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.
Шаг 2: Нажмите правую кнопку (нормальная скорость), значение напряжения увеличивается; Нажмите Левую кнопку, минус блок; Из-за единицы меньше 0,1 В, отображение минимального напряжения до 0,1 В, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра 0,1 В, Сколько раз вольтметр изменяется на 0,1 В нажатием кнопки, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатия.
Шаг 3: Нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

2)Шаги калибровки входного напряжения
Шаг 1: Отрегулируйте правильную кнопку так, чтобы «В» освещался светодиод, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.
Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.



D. Параметры производительности

1. Диапазон входного напряжения: 4 - 38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)
2. Диапазон выходного напряжения: 1,25-36 в DC Регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Диапазон вольтметра: от 4 до 40 в, погрешность ± 0,1 В
6. Рабочая частота: 180 кГц
7. Высокая эффективность до 96%
8. Встроенная функция теплового отключения
9. Встроенная функция ограничения тока
10. Встроенная функция защиты от короткого замыкания
11. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).
12. Д x Ш x В = 6,6*3,9*1,8 см

Е. Применение

Модуль DC/DC buck применяет входное напряжение выше, чем выходное напряжение поля buck, например, батарея, силовой трансформатор, Регулируемый блок питания DIY, ЖК-монитор и ЖК-телевизор, портативный инструмент питания, телекоммуникационное/Сетевое оборудование, 24В питания ноутбука автомобиля, промышленное оборудование buck.12V понижающий до 3,3 В, 12В понижающий до 5В, 24 В бак до 5 В, 24 В бак до 12 В, 36 в бак до 24 В и т. Д.
