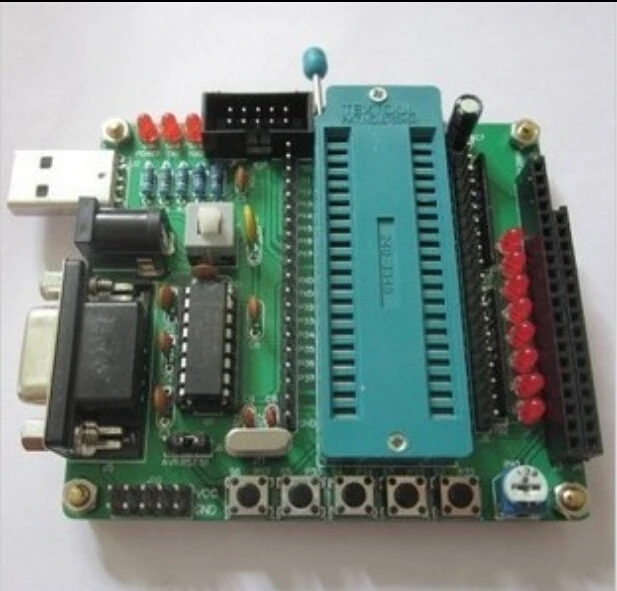

Набор для самостоятельного обучения подходит частей 51/AVR макетная плата

Эта плата к 51 интерфейсу предназначена для цепи двойного сброса платформы, монолитная поддержка:
1, на STC сериях, таких как STC89, STC11, STC12, STC90 DIP Инкапсуляция (40 футов). Необходимо загрузить программу через последовательный порт (COM).
2, серии AT89S, такие как AT89S51 и AT89S52 устройства, такие как погружение (40 футов). Нужно записывать программы в загрузчик ISP для записи.
3, AVR микроконтроллер 40 pdip посылка есть два интерфейса, можно использовать напрямую, например ATMEGA8515, ATMEGA162 другой, такой как ATMEGA16/32 необходимо через адаптерную пластину. Другая посылка без погружения также может быть использована через адаптерную пластину. Нужно записывать программы в загрузчик ISP для записи.

Тест на печатную плату после тестирования, чтобы обеспечить нормальное физическое соединение печатной платы.
51 / AVR микроконтроллер Экспериментальная плата L2A пустая доска + большой, костюм, со стандартной двойной панелью материал PCB дизайн, сварочная пластина Сварка предназначена для как DIY друзей легко.

Для печати основной схемы бумаги формата А4 и исходного списка

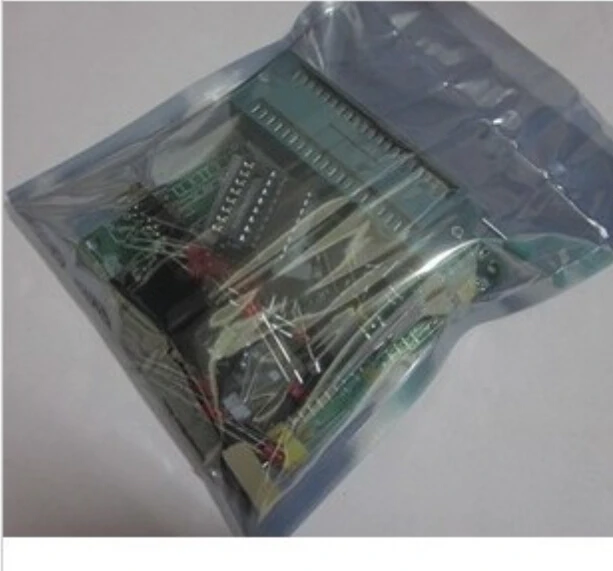

Примечание 1: цена включает в себя фото выше всех устройств (пустая пластина и пластина Все сварочные компоненты, включая подключаемое устройство: два кристалла (12 м и 11,0592 м), микросхема IC MAX232 и SCM STC89C52RC каждый), не включая температуру и инфракрасный IC.

Ниже приводится функция краткого введения каждой детали:
A, 6 клавиш на клавиатуре: так как устройства ввода man-machine, ниже дизайн клавиатуры, более удобно для нас использовать кнопки. Две кнопки также могут быть использованы для прерывания эксперимента.
Во-вторых, четыре цифровых трубки, цифровая трубка, в общей сложности анод принимает транзистор постоянного тока привода. Для изучения статической и динамической трассировки цифрового трубного дисплея.
Три, восемь светодиодный светильник s: делать развлекательные диверсии, лампа и другой светильник, эксперимент, вода также является своего рода оборудованием в качестве отображения состояния.
Четыре, электрические приборы: релейный выход обычно открывается нормально замкнутыми контактами и изоляционной печатной платой, может достигать более высоких устройств управления напряжением, таких как электрический светильник 220 В, но он находится в высоком напряжении, пользователи могут сделать это не рекомендуется для безопасности больше, чем безопасное напряжение 50 В.
Пять, красный внешний интерфейс приема IC: можно использовать H1838 получить головку инфракрасного приема эксперимента, например, расширяемая инфракрасная клавиатура дистанционного управления.
Шесть, датчик температуры DS18B20 интерфейс: обучающий "1-проводной автобус, 1-проводной связи, может использоваться в качестве термометра температура устройство сигнализации.
Семь, зуммер: можно сделать аккомпанемент музыкального эксперимента, голосовой сигнализации и т. Д.
Восемь, последовательный порт обработки MAX232: это как синхронное Асинхронное последовательное преобразование уровня связи, может сделать синхронный асинхронный эксперимент последовательной связи, на микроконтроллере STC через процесс сжигания последовательного порта.
Девять, ISP, интерфейс: интерфейс AT/скачать программу интерфейс AVR один чип машина, может совпадать с соответствующей USB-загрузчик ISP.
Десять, ЖК-интерфейс 16 футов: 16 футов совместимый ЖК-интерфейс, может быть вертикальным характером 1602, решетчатым узором 12232 и т. Д.
Eleven, ЖК-интерфейс 20 футов: 20 футов совместимый ЖК-интерфейс, может быть прямой решетчатый узор 12864 и т. Д.
12, P расширение: плата MCU P рот имеет расширенный вывод, удобное расширение. Слева-P1, RST и P3, в общей сложности 17 игл. Правый P0, PEA, ALE, PSEN, P2, в общей сложности 19 игл, дизайн интерфейса основан на 51 принципе, при использовании на STC или AVR микроконтроллере, PEA, ALE, по сравнению с другими IO mouth PSEN.
13, блок питания: используется два способа, один-usb-порт питания, один-внешний блок питания, один-нормально. Имеет защиту от одиночной цепи, но не работает.
Три группы после переключения интерфейса расширения питания, могут быть расширены на другие устройства для электричества.
