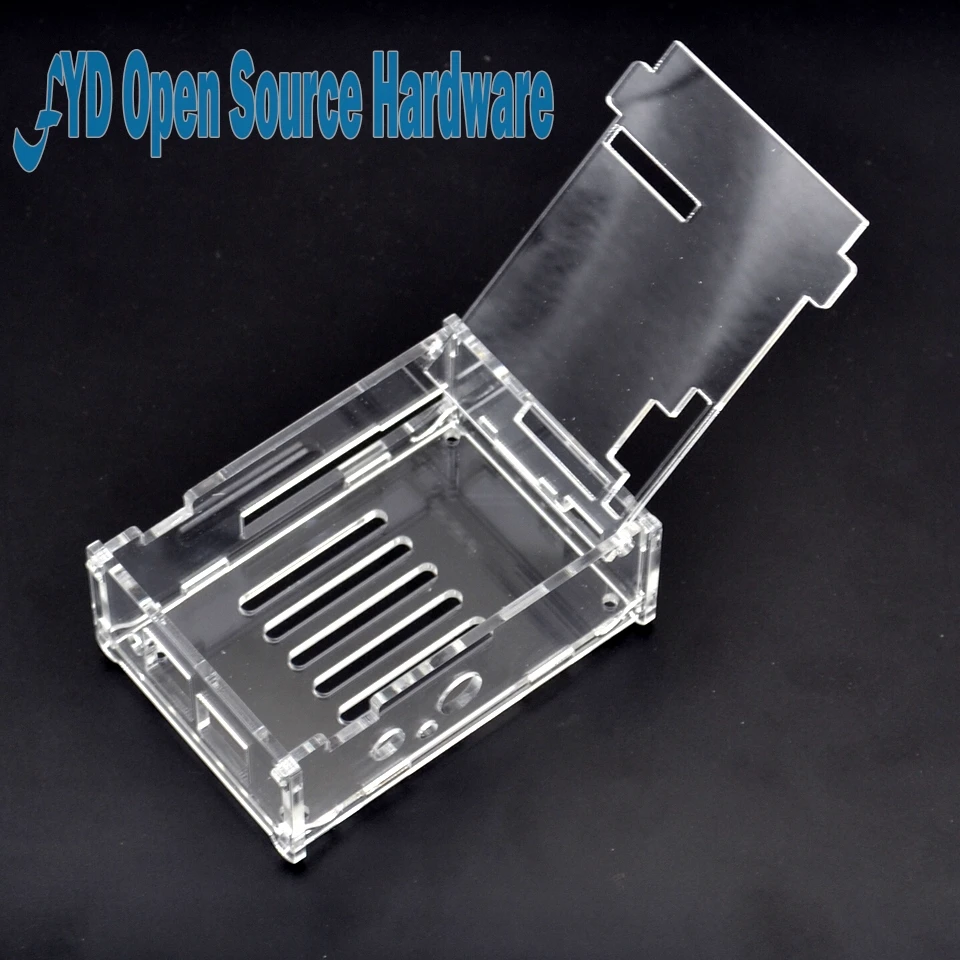

Banana PI BPI M1 + plus чехол прозрачный акриловый Внешний корпус Корпус для Plus plus|banana
238,26 руб.
Новое поступление
Литий ионный аккумулятор 18650 BMS Щит защиты печатной платы балансирующие
136,47 руб.

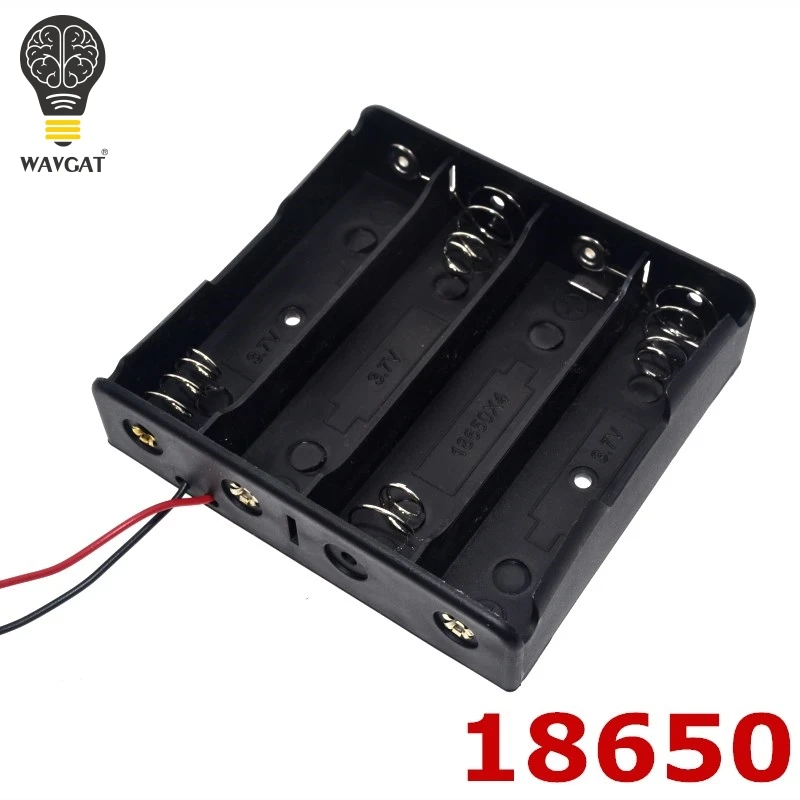

Блок питания 4X18650 литий ионный аккумулятор 3 7 В черный чехол с держателем
55,04 руб.

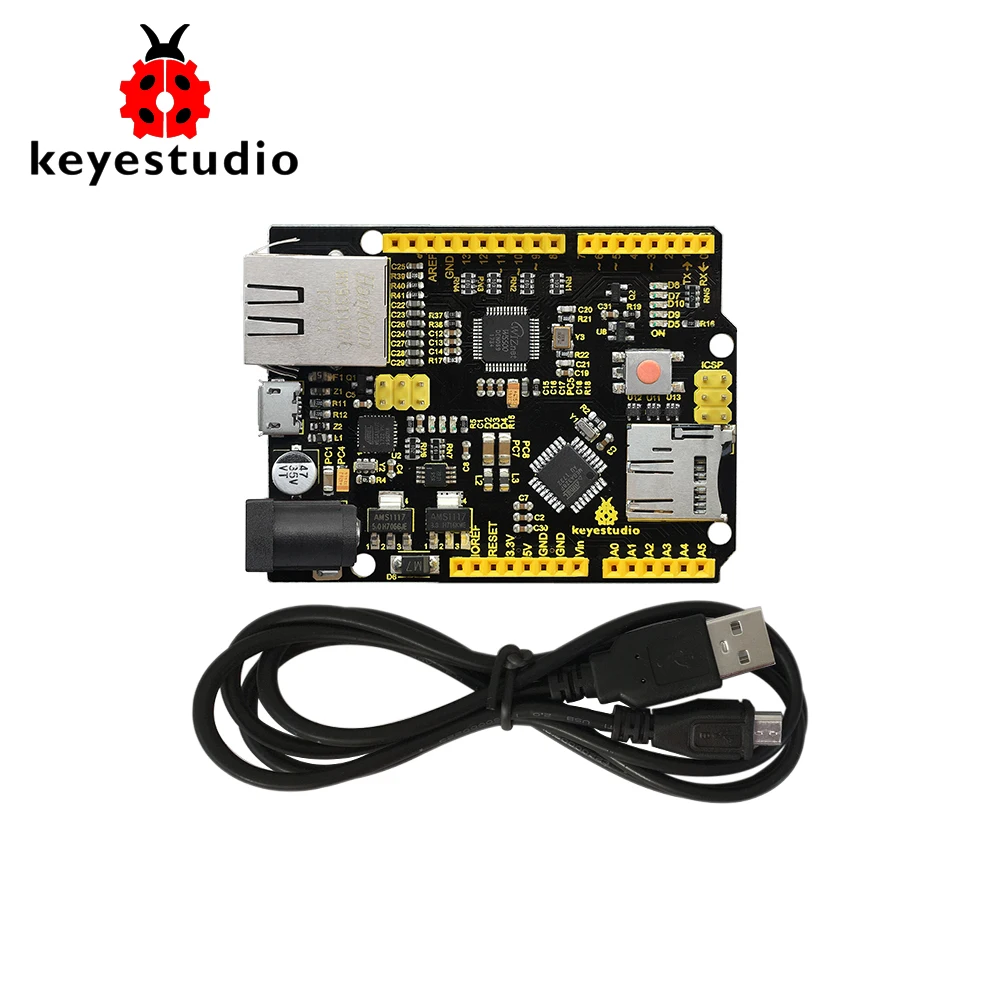

Плата разработки Keyestudio W5500 ETHERNET для Arduino DIY Project (без POE)|development board|board developmentboard arduino |
829,40 руб.
GS1299 DIY комплект fm передатчика цифрового радиоприемника модуль|Интегральные
580,58 руб.
Защитный модуль зарядного устройства 18650 25 А печатная плата 3 S BMS литий полимерная
181,71 руб.
MPR121 Breakout V12 емкостный сенсорный модуль контроллера I2C клавиатура|Интегральные
64,09 руб.
100 шт./лот 5631AH три красных цифровых трубки 0 56 дюйма 3 светодиодных общих катода|h 3|h
2 075,01 руб.
Tonifishi D automatic Store
Магазина Tonifishi D automatic Store работает с 27.07.2013. его рейтинг составлет 91.12 баллов из 100. В избранное добавили 8463 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3288 наименований товаров, успешно доставлено 7994 заказов. 991 покупателей оставили отзывы о продавце.
Характеристики

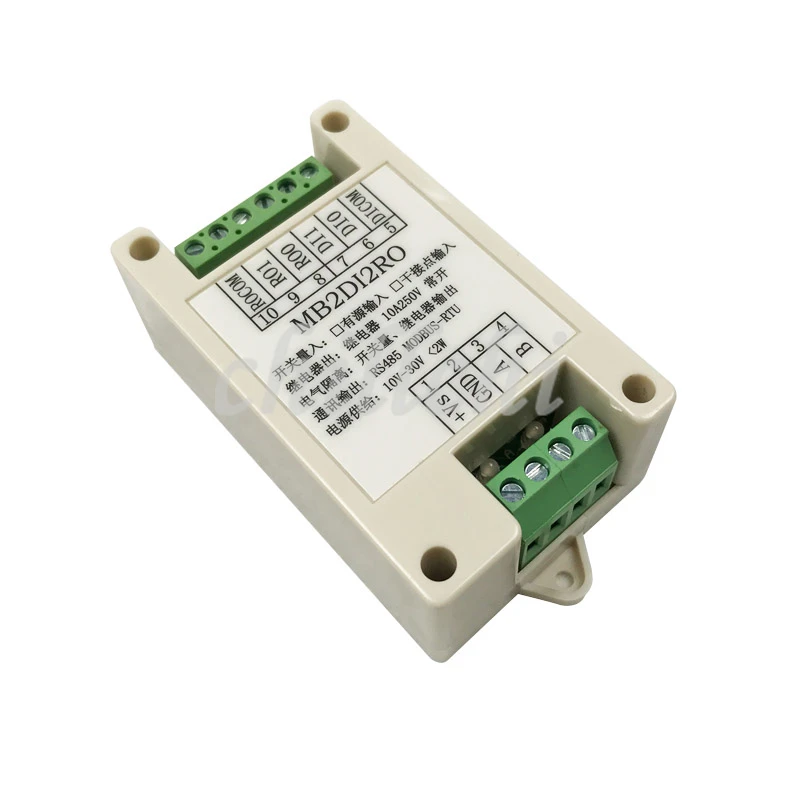

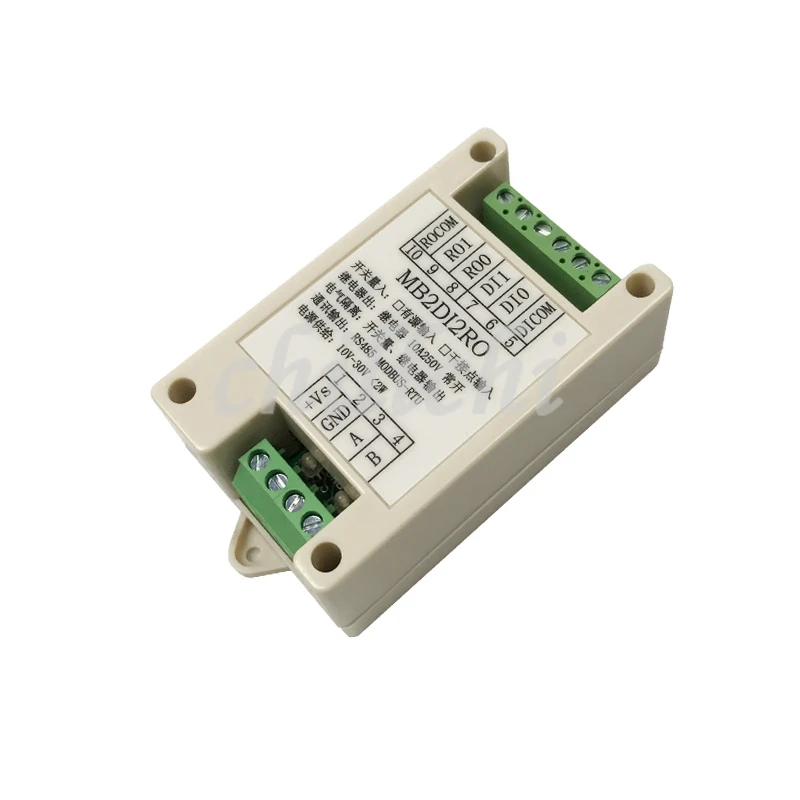

Модуль релейного выхода Переключатель входного и 2 сторонний модуль RS485 связь|input
История изменения цены
*Текущая стоимость 1 174,73 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 1397.65 руб. | 1467.58 руб. | 1432 руб. |
| Feb-23-2026 | 1385.20 руб. | 1454.86 руб. | 1419.5 руб. |
| Jan-23-2026 | 1162.14 руб. | 1220.30 руб. | 1191 руб. |
| Dec-23-2025 | 1362.42 руб. | 1430.30 руб. | 1396 руб. |
| Nov-23-2025 | 1186.13 руб. | 1245.13 руб. | 1215.5 руб. |
| Oct-23-2025 | 1338.69 руб. | 1405.93 руб. | 1371.5 руб. |
| Sep-23-2025 | 1327.42 руб. | 1393.61 руб. | 1360 руб. |
| Aug-23-2025 | 1315.42 руб. | 1381.48 руб. | 1348 руб. |
| Jul-23-2025 | 1303.46 руб. | 1368.33 руб. | 1335.5 руб. |
Описание товара
2 позиционный переключатель вход 2 way модуль релейного выхода, можете собрать 2 сухой или влажный контакт входного сигнала узел, вы можете задать общий анод или общий катод, и автоматически переключается на полярности, без перемычки выключатель. Реле может быть управляется через MODBUS автобус, использование Modbus-RTU, прямо с PLC, DCS, а также различные внутренние мягкие
Уведомление о покупке:
Пожалуйста, обратите внимание на :( по умолчанию: активного входа), сухой контакт вход
Первая глава информация о продукте
A. Краткая информация
MB2DI2RO 2Переключайте входные и 2 модуль релейного выхода может собрать 2 сухой или в любой другой влажной контакт сигнала узел (активный или Пассивный вход), можете ввести общий анод или общий катод, и автоматически переключается на полярности, без перемычки выключатель. 2 позиционный переключатель сигнал количества собранных данных через RS485 выходной интерфейс; 2 способа реле может быть управляется через MODBUS автобус; Интерфейс управления для изоляции RS485, используя Modbus-RTU, прямое прилегание PLC, DCS и отечественное различное программное обеспечение конфигурации.
Обнаружение открытого сигнала, релейный выход, источник питания, электрические сигналы связи RS485, изолированные друг от друга, эффективное подавление всех типов последовательного режима и помех общего режима, но также для обеспечения надежной работы модуля.
Две. Характеристика
1. Использование протокола Modbus-RTU.
2. RS485Выходной интерфейс сигнала связи защищен от перенапряжения и перегрузки по току.
Три Защита от полярности.
Три. Технический индекс
Проект | Параметр |
Входной сигнал | 1Вход канал: 2 way сухого контакта или в любой другой влажной узел переключатель Вход 2Тип сигнала: обычная идентификация входного сигнала Инь или Ян 3Уровень сигнала: высокий уровень (30 В ~ 10 в) низкий уровень (0 В ~ 3 В) ЧетыреЧастота дискретизации: 1000 Гц ПятьИзолированная защита напряжения: 1000 В (активный вход) |
Выходной сигнал | 1Выходной канал: 2 нормально открытый релейный выход 2Несущая способность: активных сопротивлений для цепи переменного тока 250V/10A индуктивные нагрузки 250V/3A ПятьИзолированная защита напряжения: 1500 В |
Связь выход | 1Протокол связи: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выход интерфейса с использованием защиты от перенапряжения и перегрузки по току 3Скорость передачи данных: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps 38400bps57600bps, 115200bps. 4Проверьте Бит: Нет проверки паритета, проверки паритета 5. Настройка: адрес модуля, скорость передачи данных, четкость Бит Устанавливается программным обеспечением 6Связь расстояние: 9600bps 1200 метров |
Размер модуля | Размер отдельного модуля: 115 мм * 90 мм * 40 мм |
Установка метод | Стандартный DIN направляющий рельс монтажа |
Рабочая среда | Температура: -10 ℃ ~ + 55℃Температура Влажность: 35 ~ 85% (не росы) |
Рабочая источника питания | 1Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности источника питания 2Потребляемая мощность: менее 2 Вт |

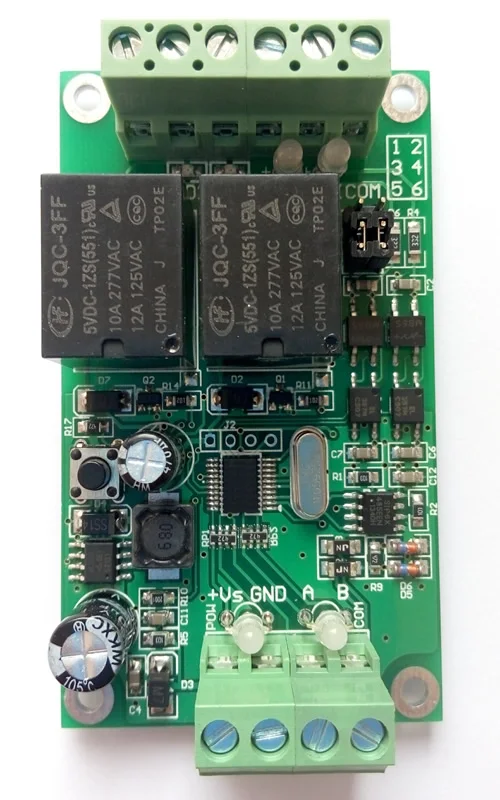

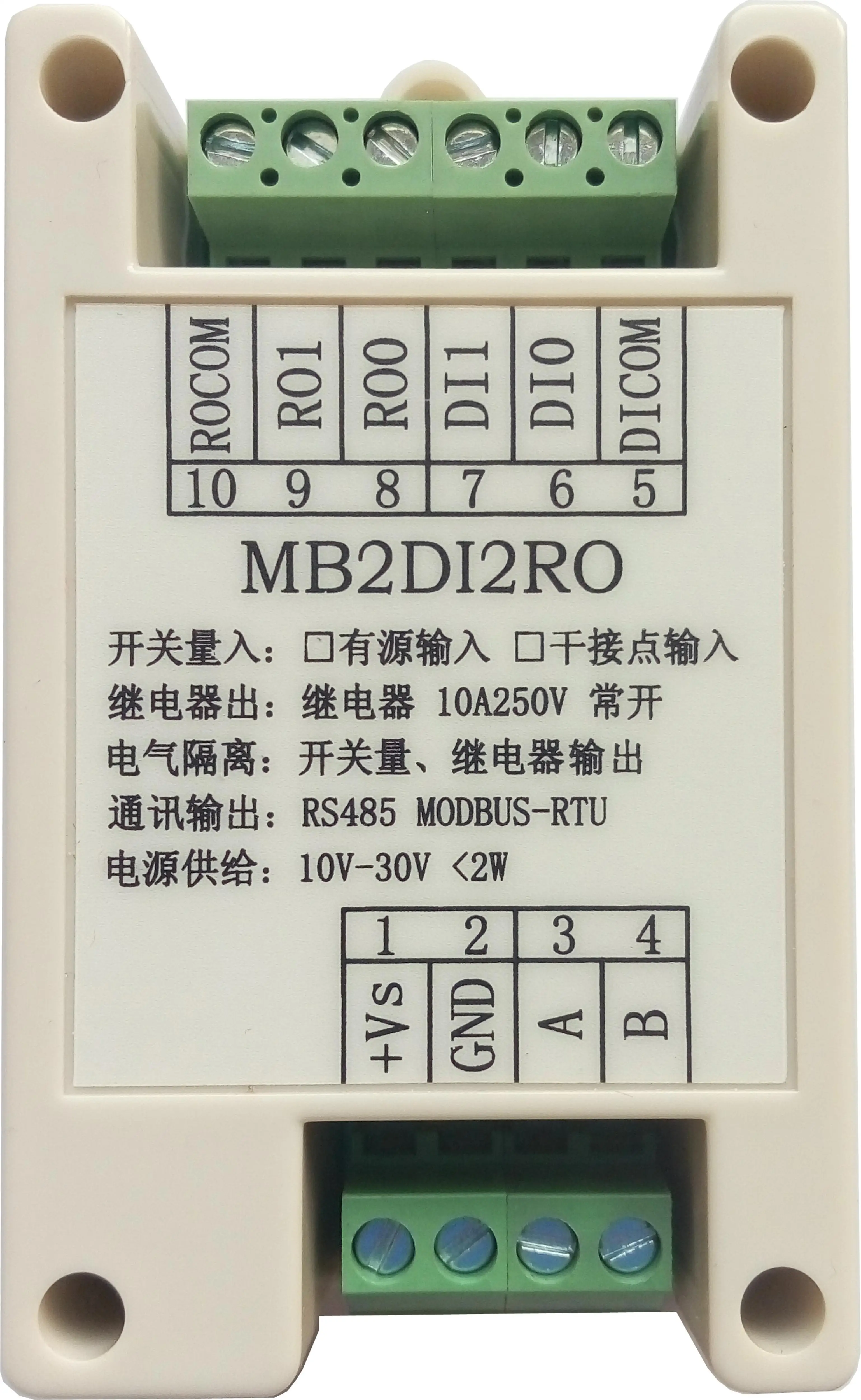

Четыре. Внешний вид изделия
Пять. Схема периферийной проводки модуля
1. Переключайте входные
2. Релейный выход метод
Три Связь и подключение к источнику питания
Шесть. Спецификация модуля индикаторной лампы и функции переключателя
1. POW/набор;Индикация рабочего состояния модуля
A.Зеленый светильник: модуль работает в рабочем состоянии. B. Красный светильник: модуль настроен для записи параметров, необходимо повторно включить питание.
2. TXD/RXD:Связь индикация состояния
A.Зеленый светильник мигает: связь получает данные B. Красный светильник мигает: модуль посылает данные
C.Зеленый светильник всегда горит: DATA + и DATA-на линии связи RS485 линия подключена к обратному или соединение сломано.
Три Правый переключатель сброса модуля
1) Когда параметры связи (адрес модуля, скорость передачи данных, паритет) не знают и не могут установить связь с контактным модулем, решение заключается в сбросе параметров связи; мы используем зажим, чтобы удерживать переключатель сброса не открыт, через 5 секунд после [POW/SET] Модуль красного индикатора, отпустите переключатель сброса, параметры связи были сброшены, до тех пор, пока модуль питания после времени перезапуска, сообщение параметры добавлен часовой модуль сброшены.
2) Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, паритет: нет.
Семь. Принцип блок-схема
Восемь. MODBUSЗарегистрировать Описание
1. Модуль поддерживает код функции MODBUS
Код | Определение | Операция |
0x01H | Прочитайте больше, чем один регистр катушки | Прочитайте значения одного или нескольких регистров катушек |
0x 02H | Чтение нескольких входных регистров | Прочитайте один или несколько значений под открытым небом в реестр |
0x03H | Читать более одного держать регистр | Прочитайте один или несколько стоимости заказной почтой. |
0x05H | Написать катушки регистр | Напишем стоимость катушки регистр |
0x 06H | Написать однотрюмного регистр | Запись данных для хранения записей |
0x0FH | Напишите один или несколько регистров катушек | Напишите один или несколько значений для Регистра катушек |
0x 10H | Пишите более одного держать регистр | Запись одного или нескольких данных для хранения регистров |
2. Зарегистрировать определение Описание
1) Катушка регистр0x01H,0x05H,0x0FH)
Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
00001 | RO0 | Чтения и записи | 0 | -1 шт. | Релейный выход0 |
00002 | RO1 | Чтения и записи | 0 | -1 шт. | Релейный выход-1 шт. |
2) Дискретный вход Регистрация(0x02H)
Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
10001 | DI0 | Только для чтения | 0 | -1 шт. | Переключатель входного канала0 |
10002 | DI1 | Только для чтения | 0 | -1 шт. | Переключатель входного канала-1 шт. |
3) Держите регистр0x03H,0x06H,0x10H)
Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
40065 | Тип оборудования | Только для чтения | 0 | 256 | Восемнадцать(MB2DI2ROМодуль) |
40066 | Состояния оборудования | Только для чтения | 0 | 0x0101 | Bit4Кнопка сброса государства Bit0Флаг запроса сброса модуля |
40067 | Модуль напряжения | Только для чтения | 0 | 300 | 0,0-29,9 V |
40069 | Версия продукта | Только для чтения | 0 | 65535 | Аппаратная версия(Высокая8Позиция+)Версия программного обеспечения(Низкая8Позиция) |
40070 | Информация о товаре | Только для чтения | 0 | 65535 | Круглый год(Высокая8Позиция+)Номер серии(Низкая8Позиция) |
40071 | Адрес модуля | Прочитать/Пишите | -1 шт. | 247 | -1 шт.(По умолчанию) |
40072 |
Скорость передачи данных 40072 чтения/записи 0 7 0 (1200) 1 (2400) 2 (4800) 3 (9600) по умолчанию 4 (19200), 5 (38400) 6 (57600) 7 (115200)
40073 чек бит для чтения/записи на возраст от 0 до 2 0 (без паритет.) По умолчанию-1 шт. (даже паритет) 2 (нечетность
