6 осей Mach3 USB интерфейс CNC Breakout Board kit IO расширение для ЧПУ гравировальный станок и

6 осей Mach3 USB интерфейс CNC Breakout Board kit IO расширение для ЧПУ гравировальный станок и

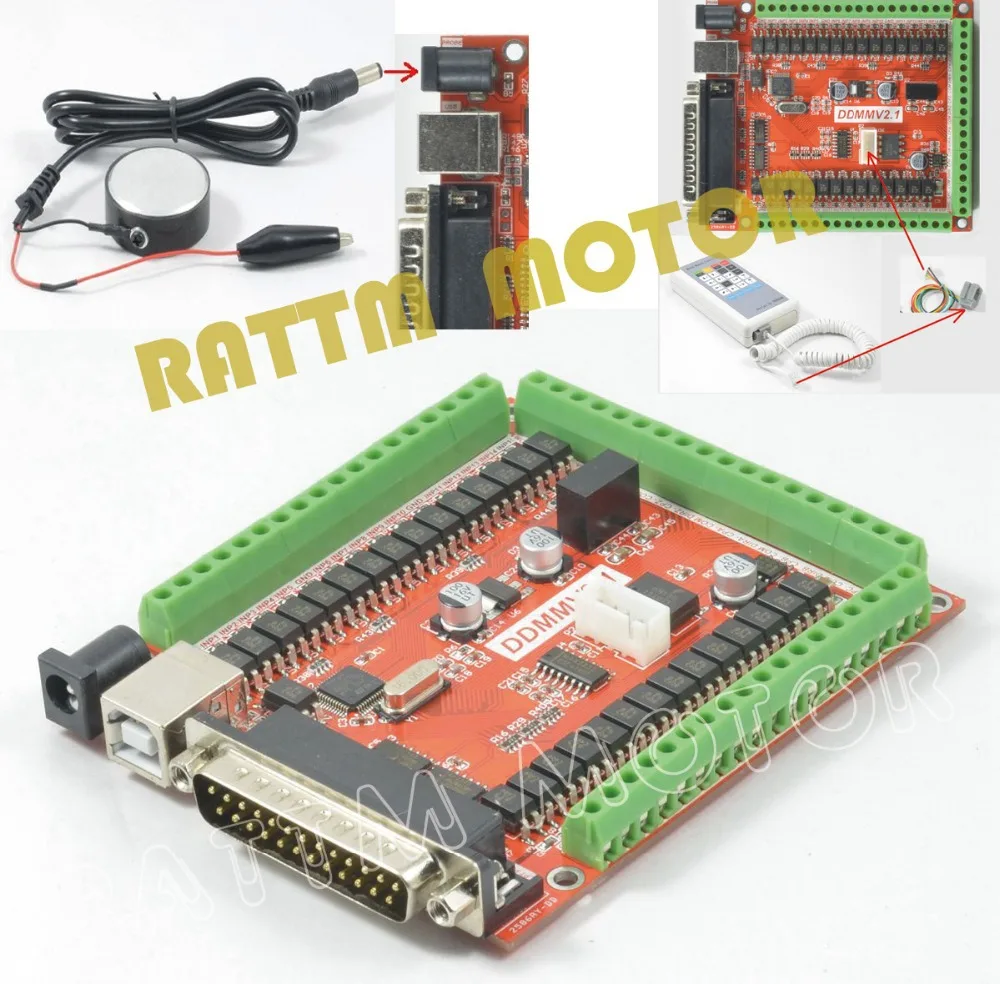

Посылка включает в себя:

• 1 х Квадрокоптер с 6 осямиDDMMV2.1 March3 ЧПУ breakout Board
• 1 х ручной контроллер
• Блок Feeler-1 шт.
• 1 х USB кабель
• 1 x параллельный кабель
• 1 x CD (CD включает руководство пользователя на английском языке и программное обеспечение и зарегистрированный код)

1. Краткое описание продукции

DDMMV2.1, название которого короткое для «Digital Dream Multiple input Mach3 card Version 2,1», является станком на базе системы ЧПУ 3. Эта карта разработана нашей студией, вам не нужно добавлять другие аппаратные средства, и вы можете завершить преобразование сигнала из g-кода в движение управления шаговым двигателем. Вы должны использовать одновременно параллельный порт и порт usb. Эта карта совместима с большинством шаговых дисков и серводвигателей. И это идеальное оружие для замены параллельной платы интерфейса mach3.

1) Требования к компьютерной системе

Базовой комплектации:

1) ЦП: 1 ГГц;

2) память: 512 Мб

3) 500 МБ свободного места на диске

4) USB 2,0

5) порт LPT

Рекомендуемая конфигурация:

1) Процессор: 2 ГГц двухъядерный;

2) Память: 2 Гб;

3) 1G Доступное дисковое пространство

4) USB 2,0

5) порт LPT

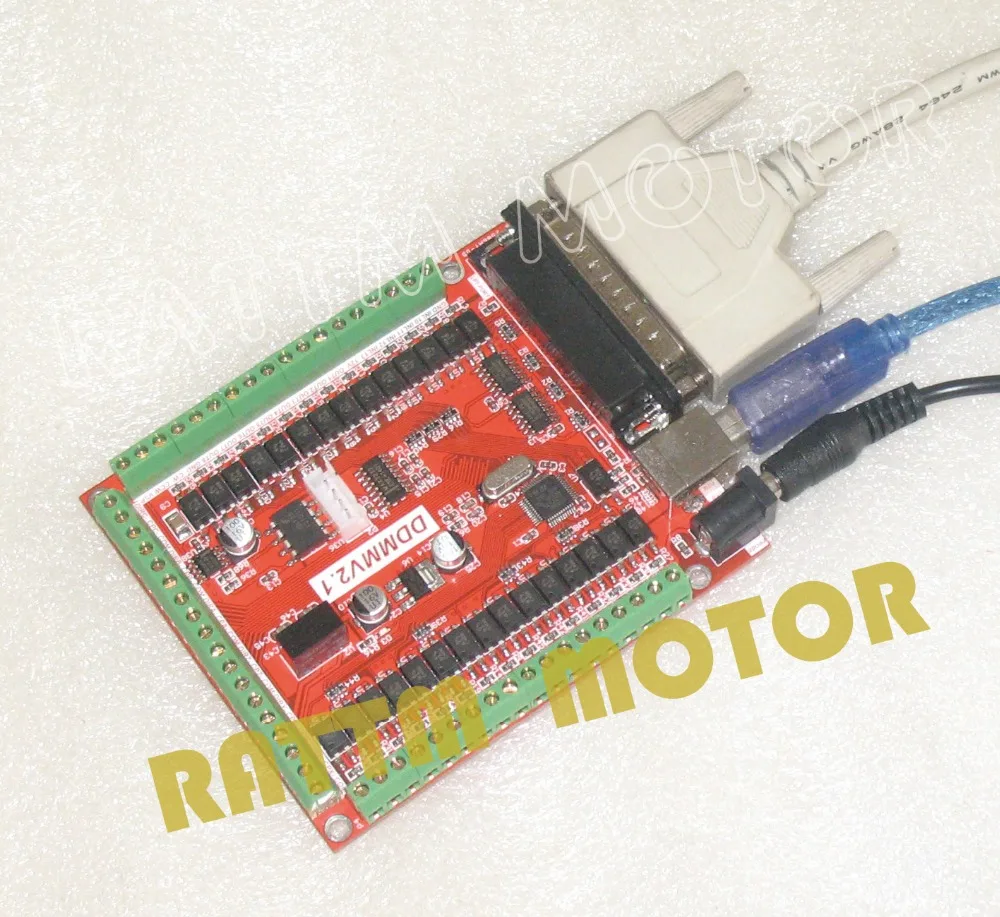

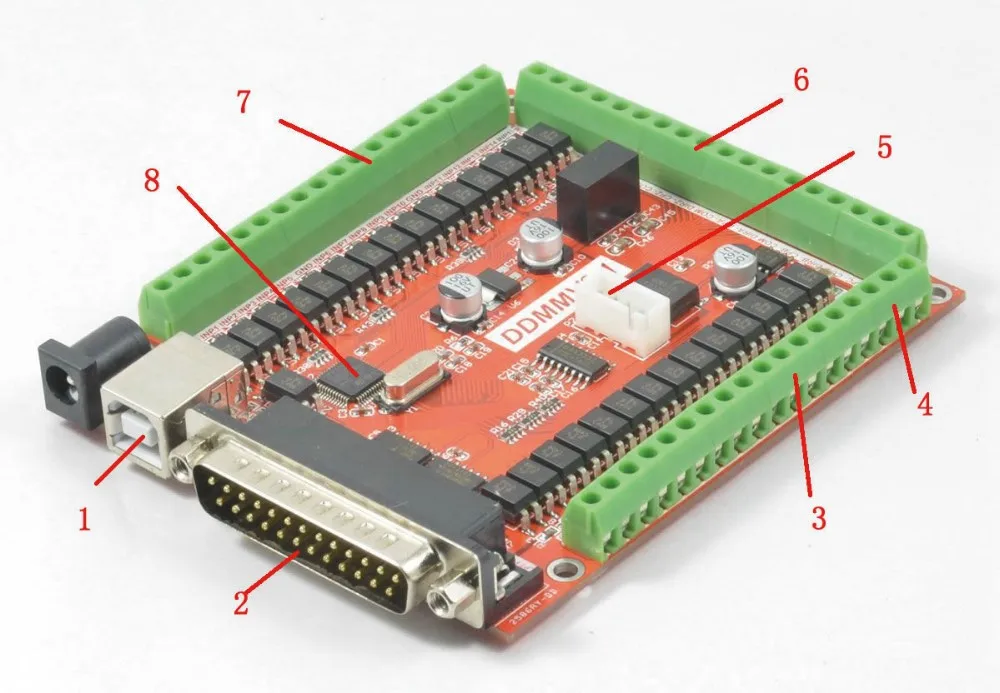

2) Внешний вид продукции

1. Интерфейс связи USB и источник питания для платы;

2. Порт LPT для сигнала шагового драйвера.

3. 8 выходов IO, опто-изолированные;

4. Сигнал выходов шпинделя;

5. Порт коробки ручного управления;

6. 6-осевой шаговый выход сигнала dirver;

7. 15 IO вход, опто-изолированный, он может быть настроен для ограничения аварийной остановки и других функций.

8. Используйте чип STM32 в качестве мастера;

3) подробное функциональное введение

A. Рабочее напряжение входного интерфейса: 12 В;

B. Рабочее напряжение выходного интерфейса: 12 В;

C. Выходное напряжение сигнала управления шагового двигателя: 5 В;

Примечание: отметка «Power In»-это интерфейс ввода питания, вы должны правильно подключиться.

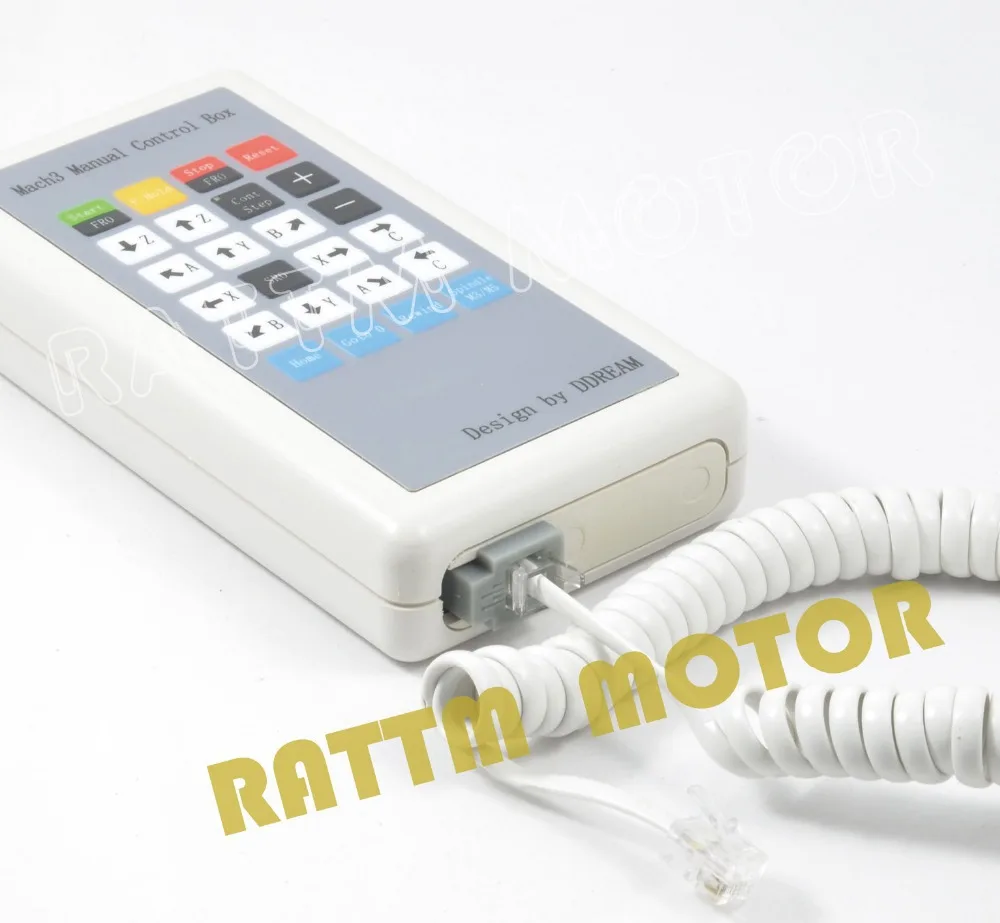

2. Ручной Блок управления Mach3 V1.1

Ручной Блок управления Mach3-это коробка ручного управления, предназначенная для Mach3. Это коробка, соединенная с основным контроллером Mach3. Большинство инструкций Mach3 может быть выдано этой коробкой. Этот ящик должен использоваться с картой управления mach3 DDMMV2.1.

1) Спецификации

1. Совместимость с картой контроллера mach3 по RS232

2. Контроль процедуры: запуск/удержание/остановка/сброс

3. Jog botton:XYZABC 6 axis' вверх и вниз

4. FRO,SRO,SJR установка botton

5. Другие модели: как дома, Goto zero,Rewin Spindle run/stop
