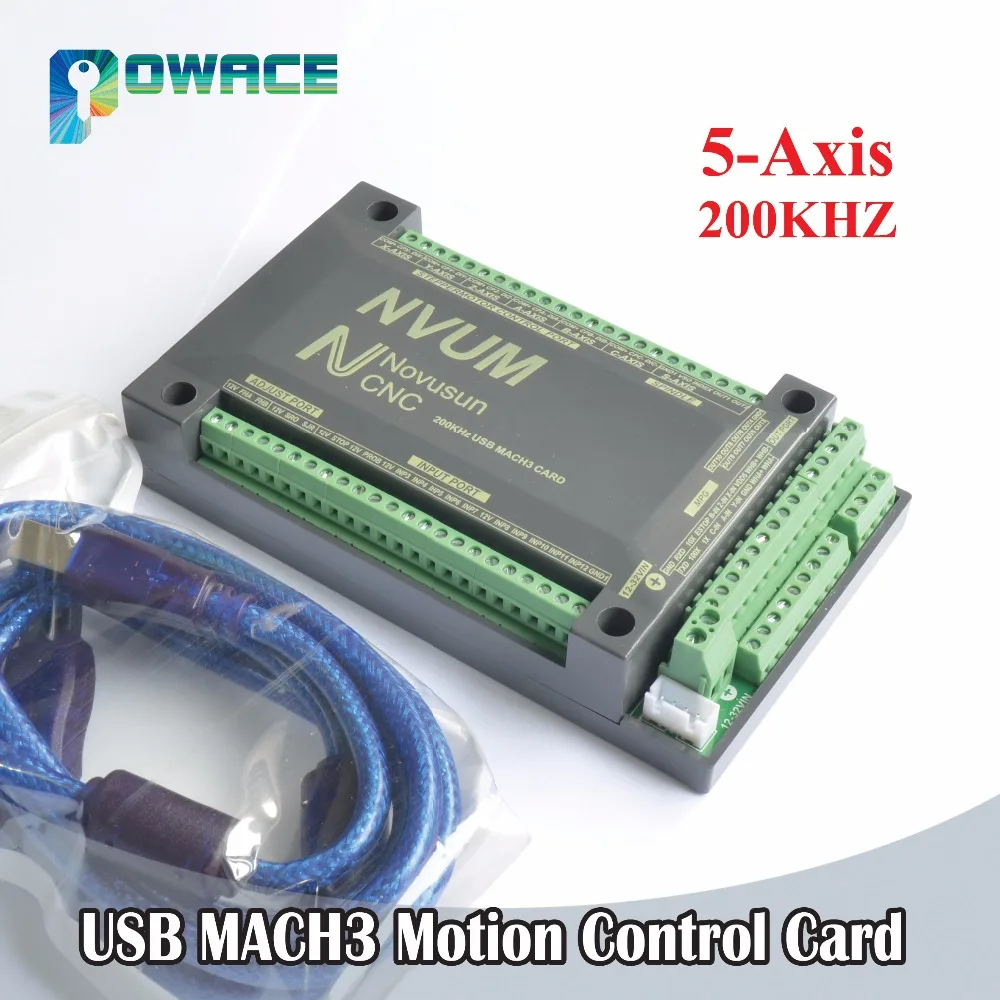

[Доставка ЕС/Бесплатный НДС] 5 осей NVUM 200 кГц USB Mach3 плата управления движением ЧПУ

• (1 шт.);5-осевойMach3 USB карты NVUM
• USB кабель (1 шт.);
• Руководство на английском языке будет отправлено по электронной почте.

5 осиNVUM Mach3 USB карта управления движением

1. Производительность параметр

1) Поддержка USB;

2) 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных;

3) 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных;

4) 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);

5) может поддерживать 3-6 осевые шаговые системы, 200 кГц импульсный выход для каждой оси;

6) чип управления движением руки;

7) основным устройством является 12V-32VDC источник питания, ток должен быть выше 0,5a;

8) совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.

2. Определение и метод подключения продукта

Подключение контроллера включает интерфейс источника питания, интерфейс подключения USB, интерфейс MPG, выходной интерфейс шагового/серводвигателя, выходной интерфейс управления шпинделя, estop и ограниченный переключатель и настройка инструмента входной интерфейс и так далее. Теперь мы описываем их в деталях, как показано ниже.

3. Интерфейс управления шаговым двигателем

Как показано на рисунке 2-2, клеммный блок № 1-выходной интерфейс управления шаговым драйвером 6 осей, слева направо, есть X, Y, Z, A, B, выход с 6 осями, это обычный анод, кабельное соединение для каждой оси-COM +/CP-/DIR-, COM-Общий +, CP-импульсный-, DIR is direction-. подключение показано на рис. 2-3.COM + подключение с SP + и DIR +.

4. Выход управления шпинделем

Мы определяем интерфейс слева: GND1 (Выход GND), VSO (0-10 V регулируемая скорость выхода), индекс (обратная связь скорости шпинделя), OUT1 (общий выходной порт 1), OUT2 (общий выходной порт 2),.

Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертора показали, как на рис. 2-4.если ACM и DCM закрыты, нужно только подключить один порт.

Если вам нужен Mach 3, чтобы показать скорость вращения шпинделя в реальном времени, просто Зафиксируйте одно устройство зала, каждая революция посылает один Пульс между индексом и GND1, импульсное напряжение 5 В-10 В.
