Обновленный DDCSV3.1 3/4 axis 500 кГц G Code автономный контроллер для сверления с

Обновленный DDCSV3.1 3/4 axis 500 кГц G Code автономный контроллер для сверления с

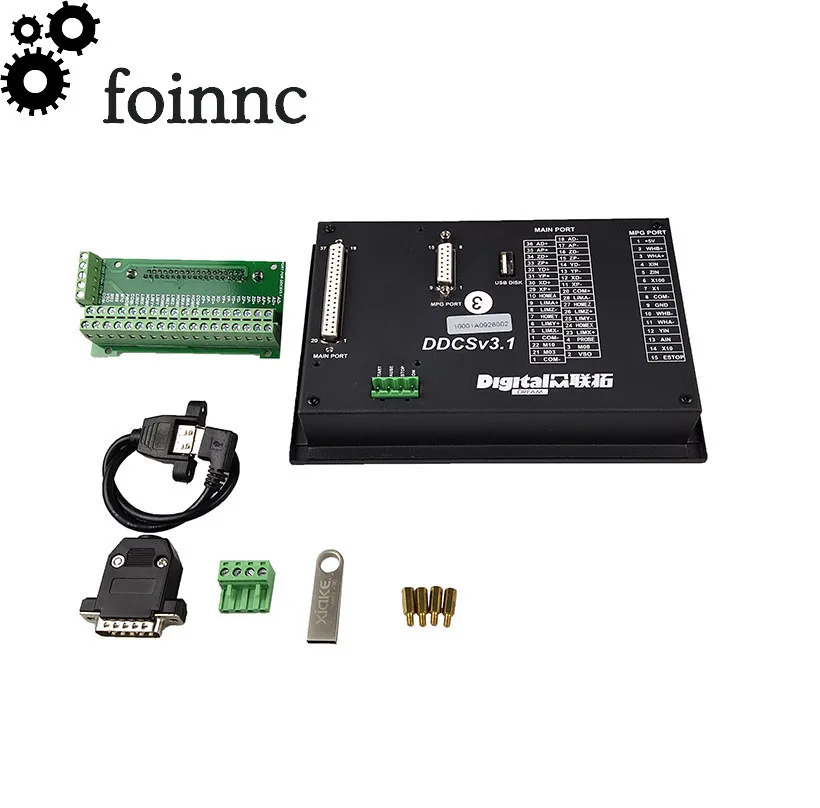

Продукт посылка

1 x контроллер движения с ЧПУ Плата подключения-1 шт. 1 x USB флеш-диск Монтажный кронштейн-1 шт.

Описание продукта:

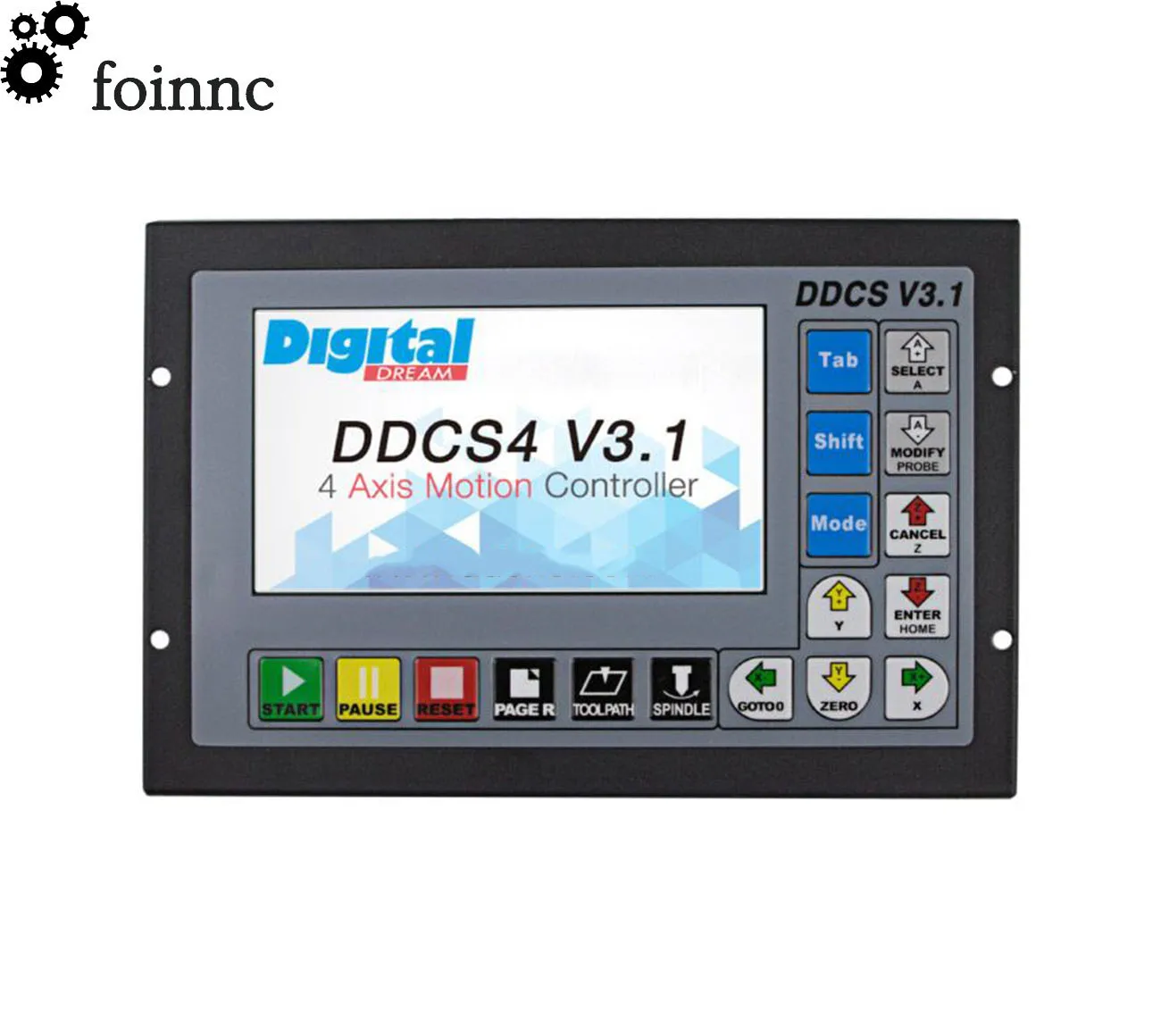

DDCSV3.1-3 или 4 оси motion контроллер для шаговый и серво системы. Мы очень гордимся этим продуктом; Он сочетает в себе большую мощность с крошечным отпечатком пальца и прост в использовании. Через очень короткое время вы будете ознакомлены с функциями, и это руководство вам поможет. Максимальный выходной пульс на ось составляет 500 кГц. Ширина импульса регулируется (см. Руководство пользователя). Время управления в каждой позиции составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления для шаговых двигателей и серводвигателей. Цифровая система управления DDCSV3.1 принимает систему ARM + FPGA. ARM контролирует интерфейс человека и компьютера, а FPGA обеспечивает основные 34-40 и создает Пульс управления. Это гарантирует надежный контроль и легкость в эксплуатации. Внутренняя операционная система на базе Linux. Структура макета панели в этом CR8-500 очень рациональна, чтобы сэкономить место. Все операции контролируются только 17 клавишами, и поддерживается полный набор кодов G. DDCSV3.1 используется для различных стилей и типов станков с ЧПУ. Токарные станки, роутеры, сортировочные машины и мельницы-всего лишь несколько примера. В CR8-500 работает в качестве самостоятельной системы без необходимости использования компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень широкий, можно узнать за очень короткое время.

Рабочие параметры: 1) 16-канальная оптопара изолированный цифровой входной интерфейс, 3 оптопары изолированный цифровой вход и выход; 2) новая версия оптимизирует свой подход, поддерживает гибкую циркулярную интерполяцию и исправляет дефекты в круговой интерполяции команд в старой версии; 3) 1 канал 0-10 В, контроль скорости шпинделя, аналоговый выходной интерфейс (можно модифицировать на выход ШИМ); 4) в направлении импульсов 3-4 оси используется дифференциал на выходе, максимальная частота импульсного выхода интерполяции-500 кГц; 5) основной чип управления ARM9, чип ядра FPGA; 6) 5 дюймов TFT экран, разрешение: 480x272, 17 ключи эксплуатации; 7) основным инструментом управления является 24VDC вход питания, требования к токовой емкости не менее 0,5a; 8) вход питания порта IO также 24VDC, и требования к токовой емкости не менее 0,5a; Все порты IO не должны быть настроены с внешним блоком питания, таким как Подключите реле и т. Д.; 9) Поддержка U disk для чтения команды G, размер команды G не требуется; 10) Поддержка стандартного MPG; 11) Поддержка кнопки панели, одноосевая ручная пробежка и связь, дистанционное управление; 12) поддержка быстрой работы с указанными позициями; 13) Поддержка многоркоординатной системы (Автоматическое отключение питания); 14) с памятью остановки, функцией автоматической защиты от отключения питания; 15) Поддержка сохранения функции остановки (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания); 16) контроллер геймпад поддерживает только тип NPN концевых выключателей; 17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшие возможности защиты от помех. Особенности: 1) американские и имперские блоки в системе могут быть преобразованы; 2) маховик MPG master control page, файл page и настройка page, расширенная клавиатура также может управлять и менять контроллер; 3) новая пробная функция резки, обработка одной линии, 4) функция установки инструмента увеличена до 4 режимов; 5) программное обеспечение значительно отрегулировано и оптимизировано, и конфигурация параметров значительно увеличена, чтобы сделать производительность более мощной и надежной; 6) Язык контроллера: китайский, английский, русский

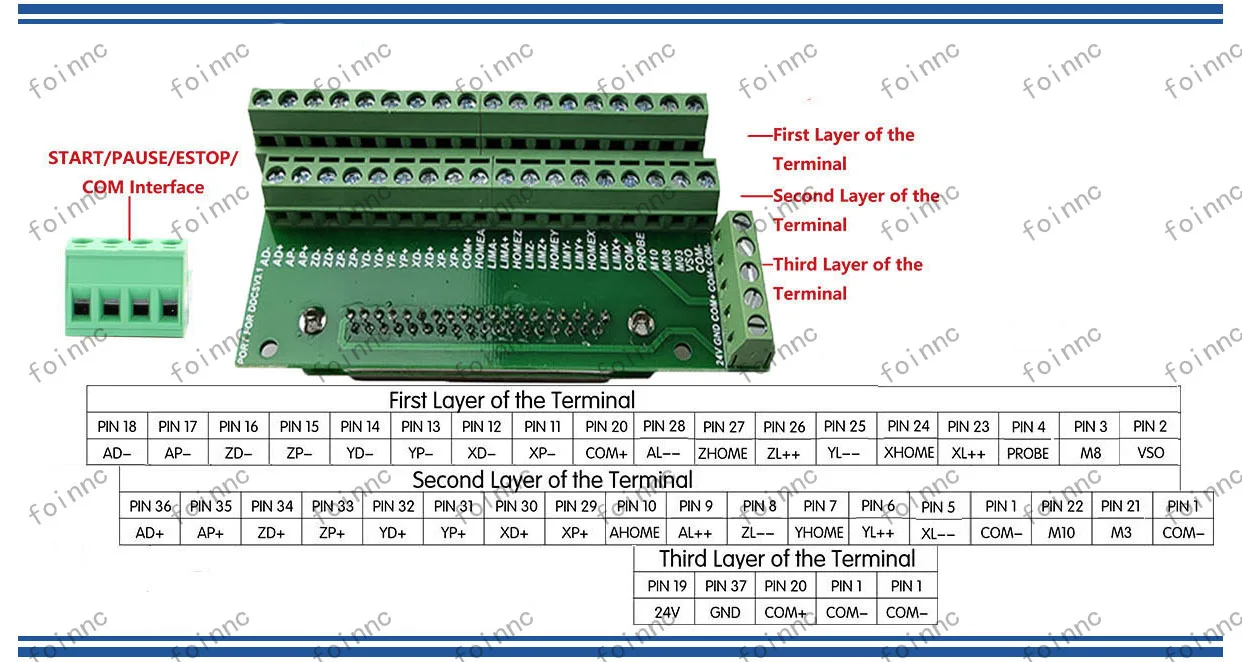

. 2. Определение и способ подключения продукта

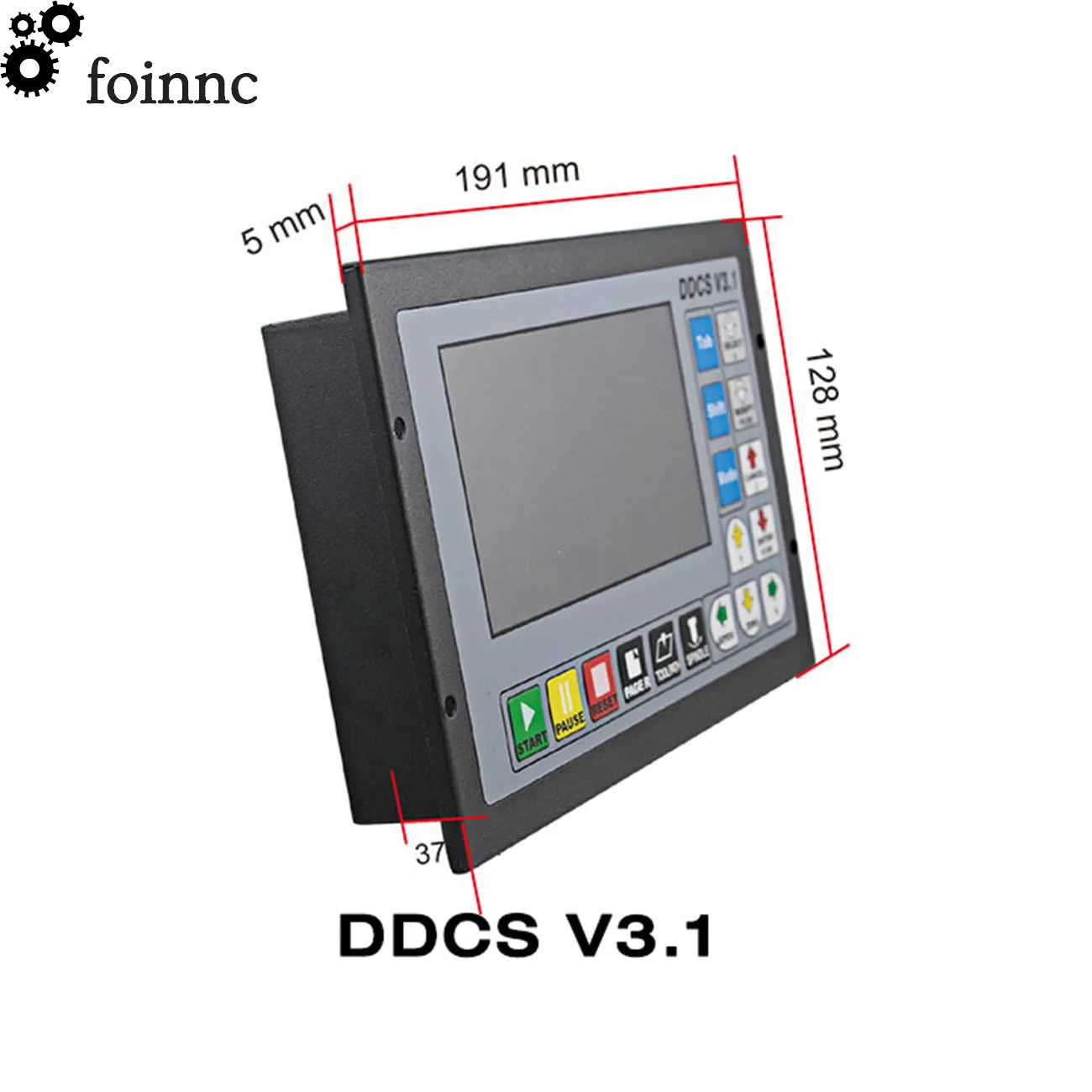

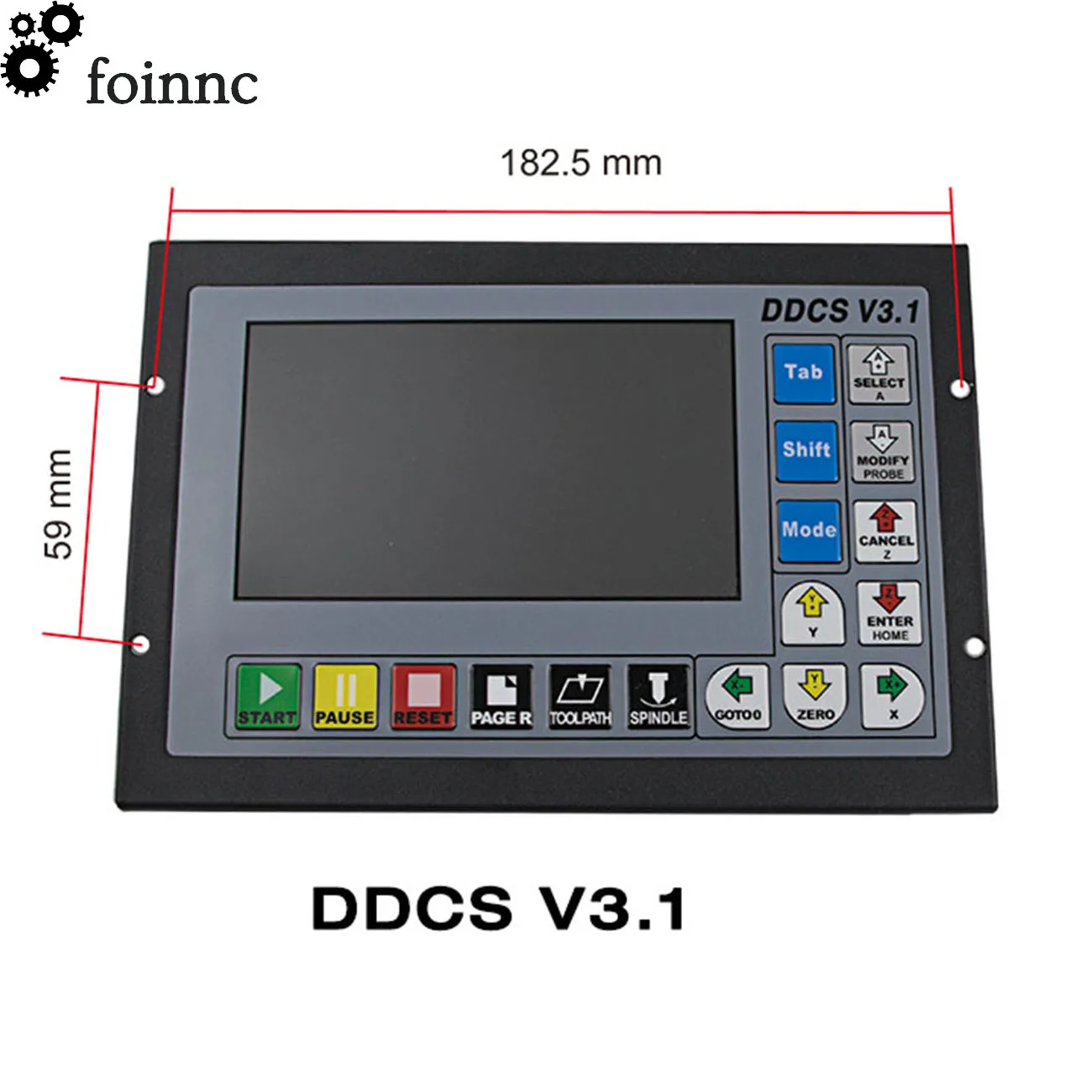

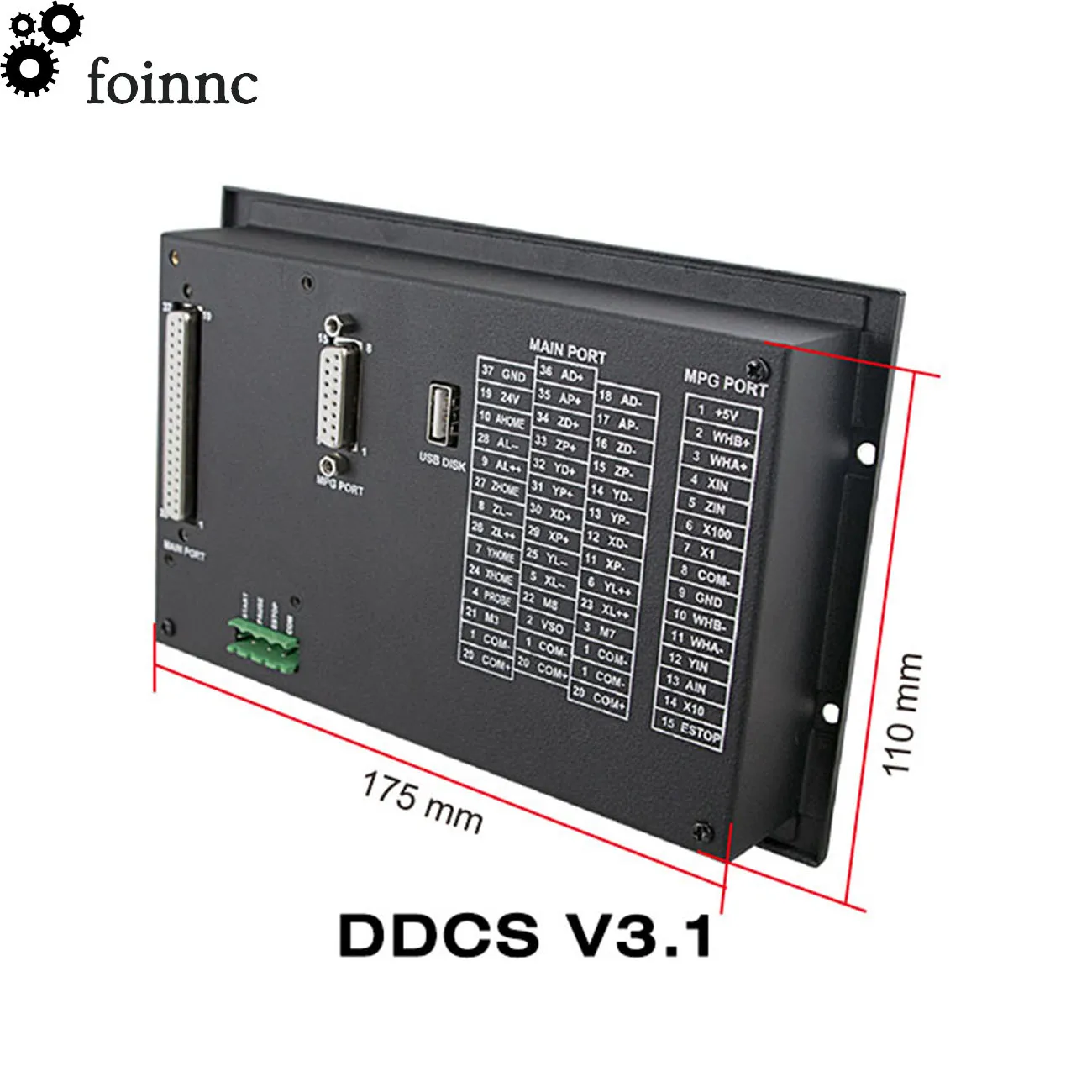

3. Внешний вид и размер:
