Волоконный лазерный датчик высоты фонарь высота контроллер автоматической системой непрерывного изменения фокусировки CHC-1000S с Raytools лазерная головка BT240S до 1500W

Посылка список:

1. Датчик высоты CHC-1000S 1 комплект

2. Лазерная режущая головка BT240S 1 комплект

CHC-1000S может заменить EG8030 Управление; Прямая поставка от производителя 0-10В Управление способ. Такой же, как Precitec EG8030

CHC-1000S постоянной ёмкости, универсальный конденсатор Высота контроллер (здесь и далее упоминается как CHC-1000S). В процессе лазерной резки расстояние между соплом и поверхностью заготовки не является постоянным из-за таких особенностей, как неровная Заготовка и воздушная струя высокого давления для резки, что отрицательно влияет на Режущий эффект и может даже привести к поломке насадки. CHC-1000S может держать для этого способа работы расстояние между сопла и поверхности заготовки постоянной во время высокоскоростной лазерная резка, для защиты насадки от столкновения с заготовки, а также значительно повысить режущим воздействием. Емкостной датчик на режущей головке может Обнаруживать расстояние от сопла до поверхности заготовки и отправить его в коробку регулировки для обработки через усилитель. Выходной сигнал передается на сервоконтроллер для того чтобы контролировать Z оси.

CHC-1000S может использоваться в качестве контроллера, чтобы выходное напряжение, а также в качестве расстояние измерительная система для вывода сигнала на расстоянии, это зависит от выбранного режима: Датчик режим управления или расстояние измерительную систему режим.

1.Описание рабочего процесса

(1) Частота дискретизации: 1000 раз в секунду.

(2)Точность статического измерения: 0,001 мм.

(3)Следующий диапазон: 0-25 мм.

(4)Сигнал не упадет с сильной емкостью сопротивления, когда длина кабеля передачи сигнала составляет до 100 м.

(5)Поддерживает сетевую связь и U-диск, онлайн-обновление.

(6)Поддерживает функцию подавления тряски, может эффективно подавлять тряску, вызванную выдувом и шумом

(7)Адаптируется к любой режущей головке и насадке.

(8)Поддержка будильника, ударяя по доске и за гранью.

(9)Поддерживает калибровку 1, 2 и 16 точек емкости, что поддерживает отображение калибровочной кривой.

(10)Вспомогательный конденсатор для калибровки в режиме реального времени, который может эффективно решить вопрос о воздействии температуры и других факторах на емкостный датчик.

(11)16-бит DA выход, выходное напряжение (± 10V) сигнала в датчике, режим управления, или линейный рост сигнала в измерение расстояния режима выходного напряжения (0-10V), 1000 циклов обновления в секунду.

(12)14-бит AD вход переменного тока, обнаружения внешний аналоговый сигнал напряжения (0-10V), чтобы отрегулировать статического расстояния в режиме реального времени.

(13)Поддержка функции осциллографа для обнаружения емкости и изменения высоты в режиме реального времени.

(14)Поддержка функции осциллографа, который может обнаруживать изменения AD в режиме реального времени.

(15)Поддержка автобусной связи EtherCAT.

2. Размер установки:

3. Применение:

Блок регулировки используется в качестве системы измерения расстояния, диапазон измерения 10 мм, выходное напряжение выхода = 0-10 В.

Блок регулировки используется в качестве контроллера, диапазон измерения 10 мм, Zn = 5 мм, отрегулирован, P = 150, I = 0, D = 0.

Расстояние между-5 мм и + 5 мм, соответствующее выходному напряжению-10 В до + 10 в

4. Посылка включает в себя:

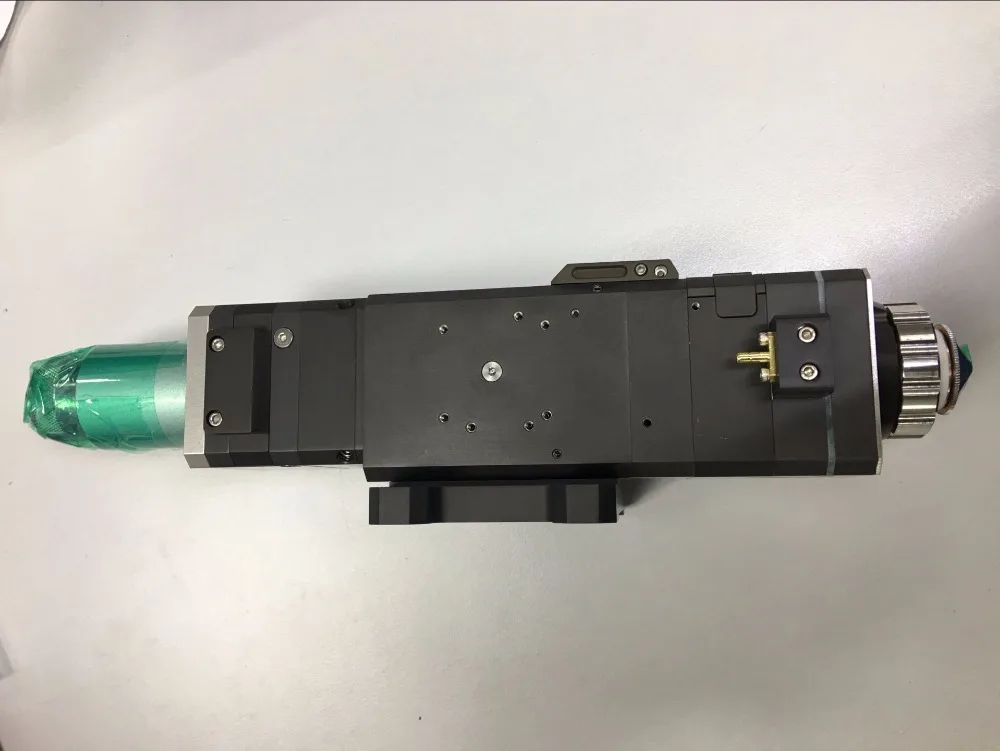

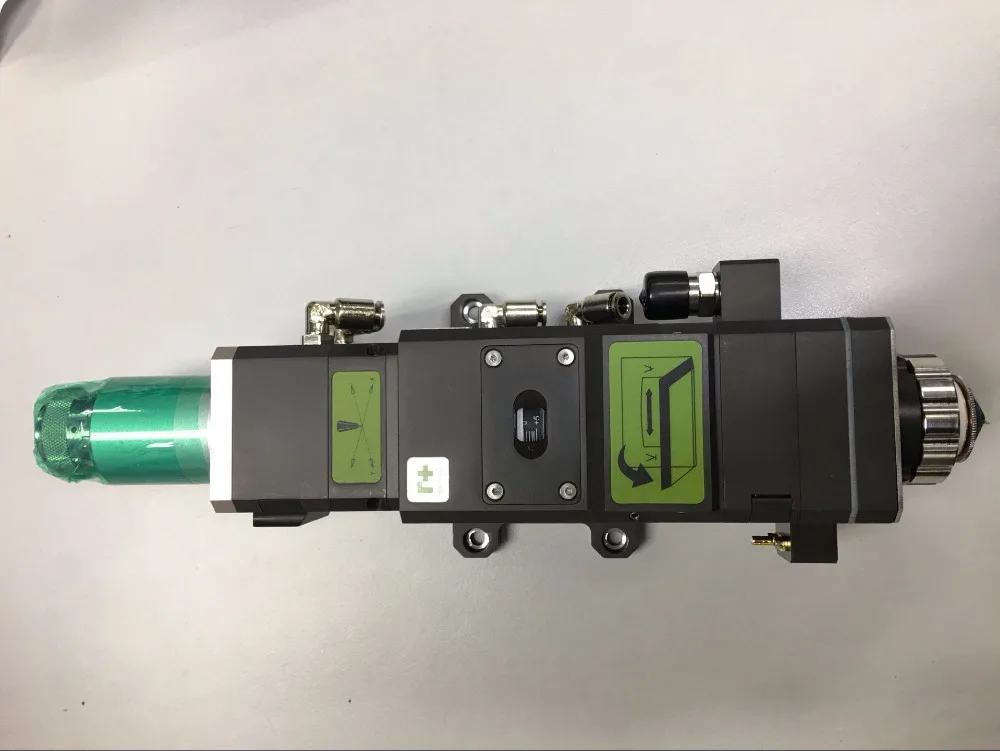

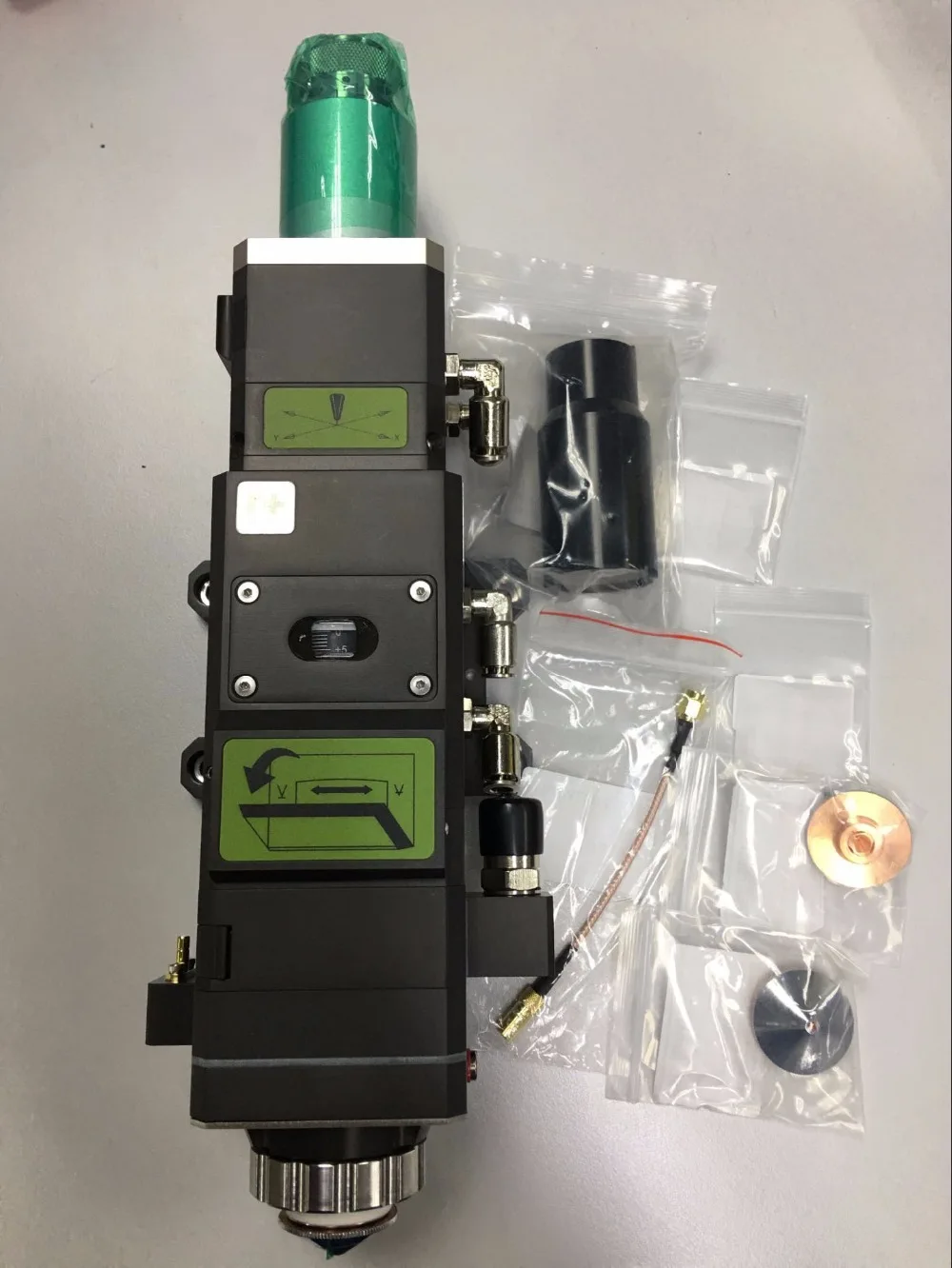

Лазерная режущая головка Raytools BT240S

Описание: BT240 разработан Raytools AG от Swiss в 2014 году, в основном для лазерной энергии от 1000 вт до 2000 вт. Поддержка различных лазерных мощностей на рынке, таких как IPG, SPI, Raycus... и т. Д.

Он оказался стабильным для многих марок лазерных режущих машин, таких как Hans laser, felly, Qiaolian... и т. д.

В настоящее время большинство китайских производителей заменяют лазерную головку.

Основные характеристики:

1.Оптимизированная оптическая конфигурация, плавная и эффективная конструкция потока воздуха,

2.Регулятор фокуса, высокая точность и гибкий. Диапазон регулировки: 20 мм, точность: 0,05 мм.

3.Конструкция ящика, защитное стеклянное сиденье, простое и быстрое замена защитного стекла.

4.Встроенная кольцевая и боковая конструкция внутри защитного стеклянное сиденье, обеспечивает защиту от нарезки светоотражающего материала, капель летит во время прокола на толстой пластине.

5.Детали объектива коллиматора и фокуса имеют систему водяного охлаждения, что позволяет лазерной головке поддерживать лазерную мощность до 4 квт.

6.Коллиматор и фокусирующая линза используют специальные композитные линзы, обеспечивая высокое качество оптического луча и резки.

7.Доступны оптоволоконные разъемы QBH, QD, поддержка почти всех лазерных брендов питания на рынке.

8.Модульный дизайн, простота обслуживания.

9.Он отлично работает с системой автофокуса HYD, работающей от компании «hid», и работает с CHC-1000L.

Параметры:

Поддержка мощности лазера: 500 вт, 750 вт, 1000 вт, 1500 вт,

Опция фокусировки объектива (волна: 1025-1080нм): 100 мм, 125 мм, 150 мм, 200 мм (2D).

Оптическая сквозная диафрагма: 25 мм,

Режущая насадка: 1,0 мм-3,0 мм,

Тип режущей насадки: однослойный, двухслойный и другие настраиваемые насадки.

Давление газа: макс. 30 бар.

Вес брутто: 2,5 кг.

Коллиматор

Опция диапазона фокусировки (волна: 1025-1080нм): 60 мм, 75 мм, 100 мм,

Оптическая сквозная диафрагма: 28 мм,

Оптоволоконный разъем: QBH,
