Светодиодная Пиксельная панель srip WS2812B 4 м постоянного тока 5 в белая печатная

Светодиодная Пиксельная панель srip WS2812B 4 м постоянного тока 5 в белая печатная

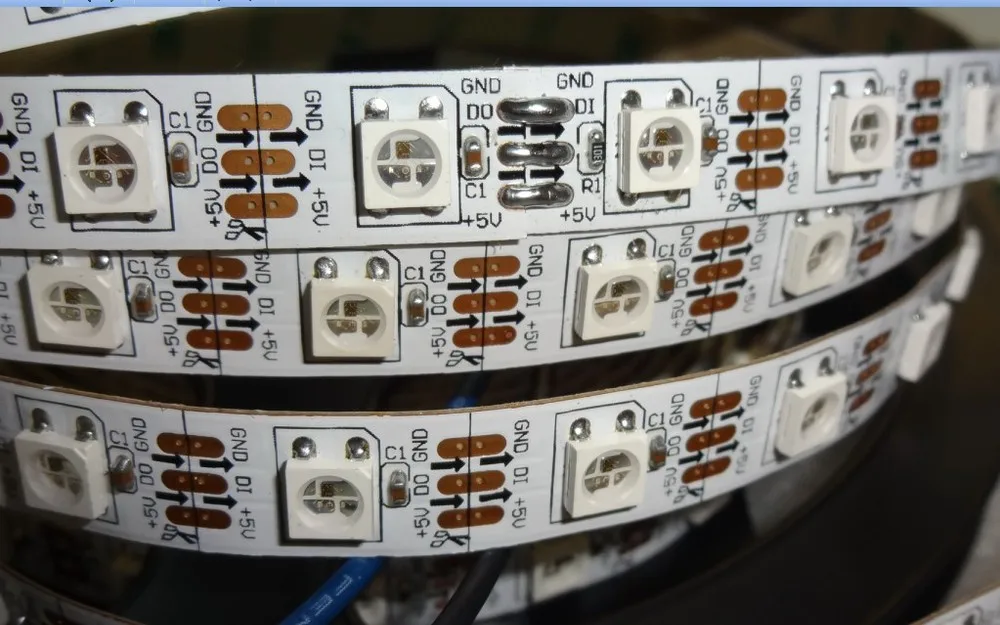

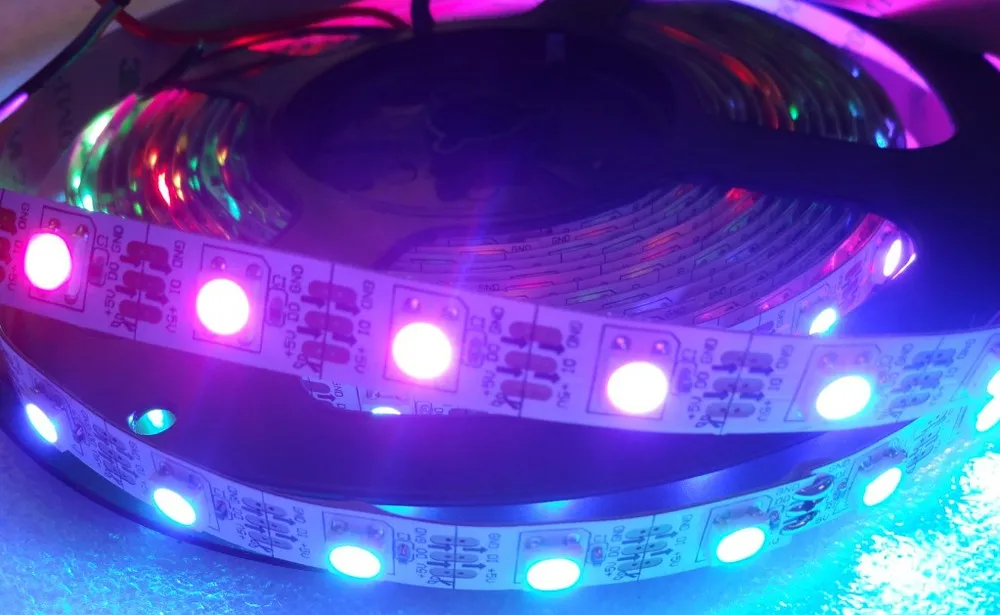

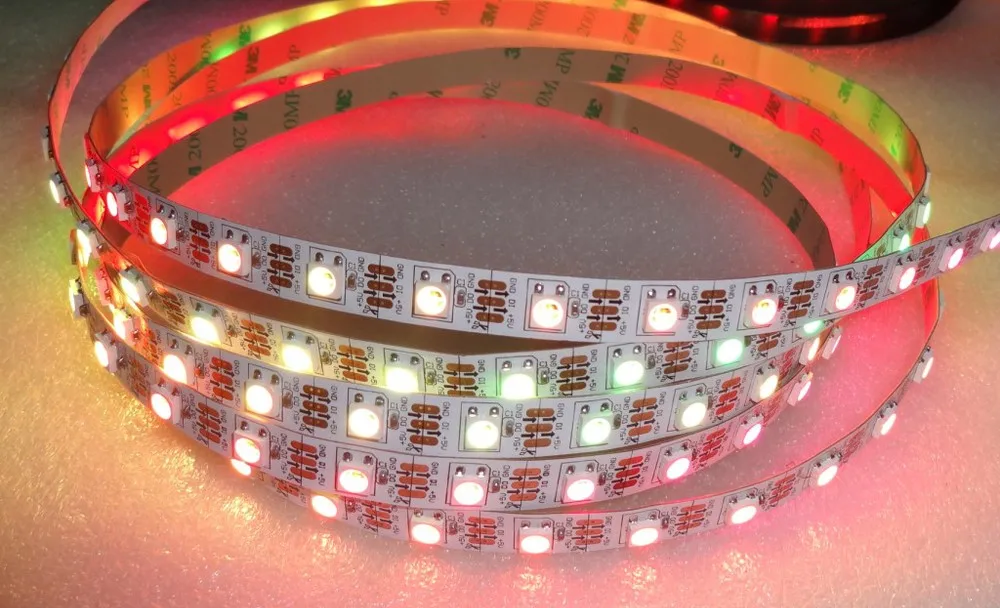

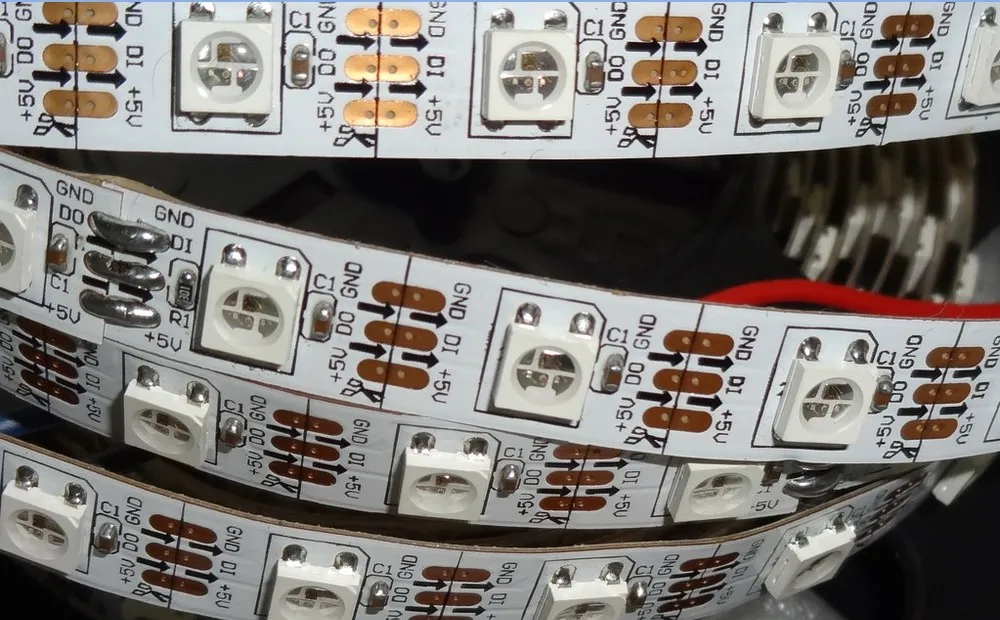

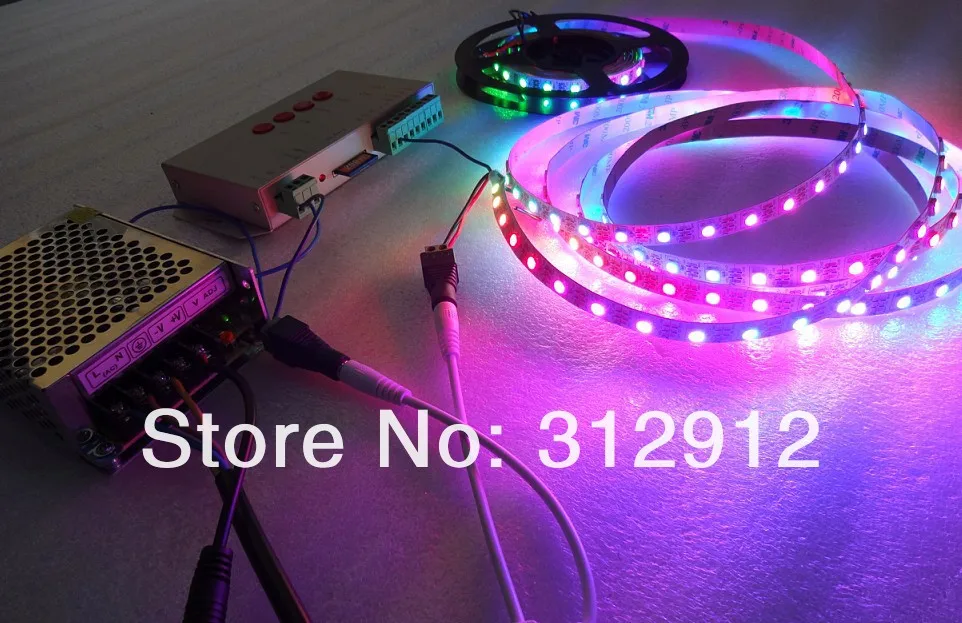

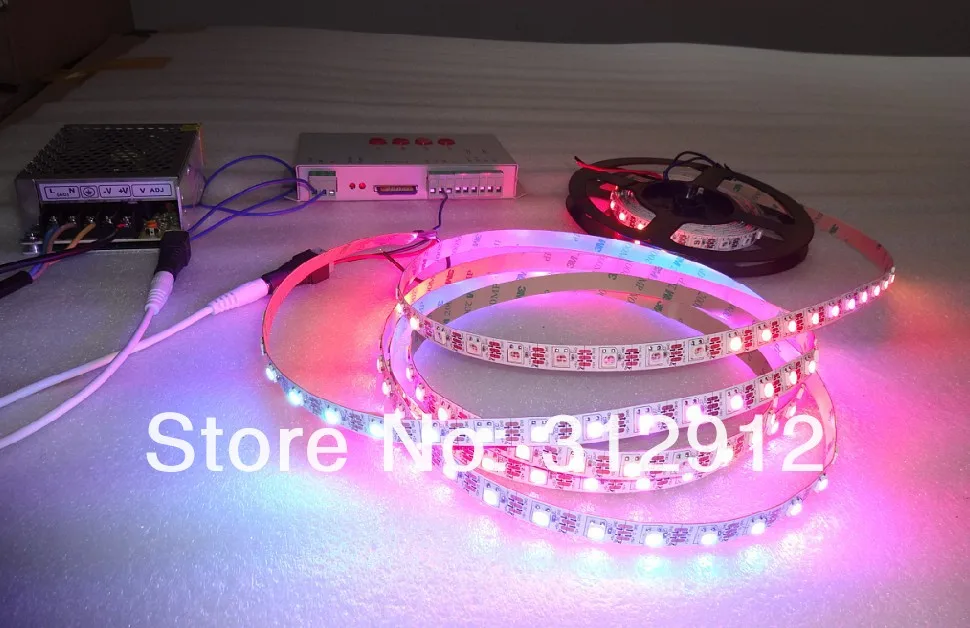

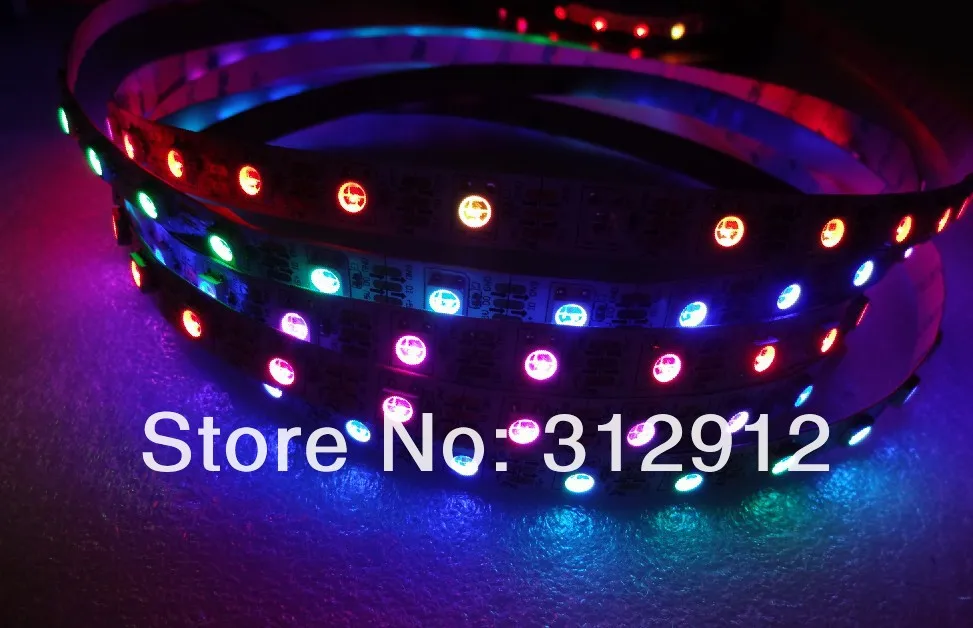

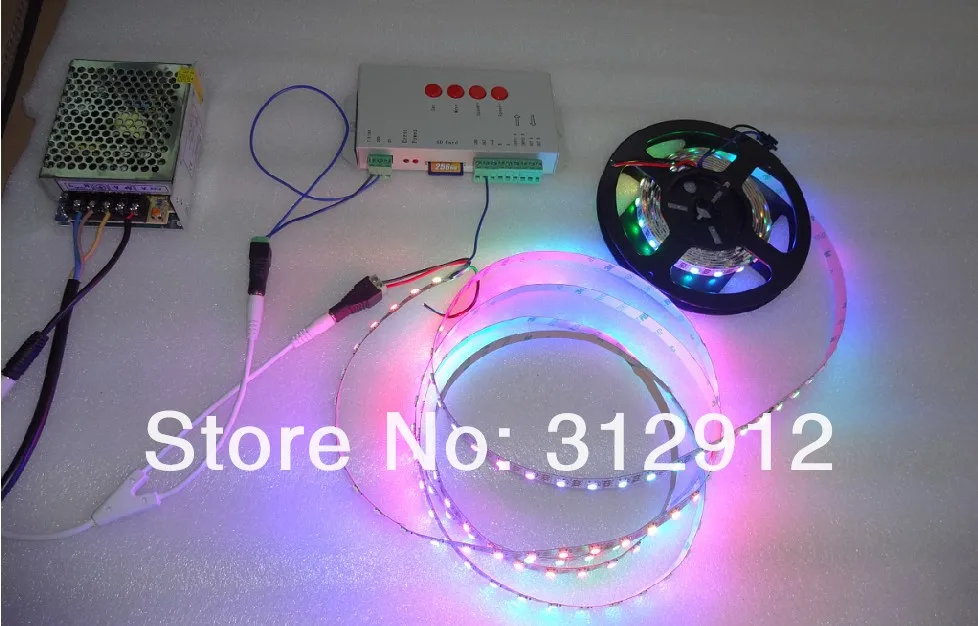

4 м DC5V WS2812B led pixel srip, не водонепроницаемый, 60 шт. WS2812B/m с 60 пикселей (схема обратной защиты, высокая яркость VS WS2812)

Входное напряжение: ............. DC5v;

Мощность: ....................... 14,4 Ватт/метр, 57,6 Ватт/рулон;

Светодиодный ресурс: ............. WS2812B светодиодный (5050 SMD RGB светодиодный со встроенной улучшенной версией ws2811 ic)

Q'ty светодиодный:. ................ 60 Светодиодный s/метр, 240 светодиодный s/рулон, каждый светодиодный отдельно управляемый светодиодный

IC Тип:. .................... Улучшенная версия ws2811 IC (Встроенная внутри 5050 smd rgb led)

Q'ty IC: . ................. 60IC/метр (1 IC дисков 1 led чип);

Пиксели: ......... 60/метр;

Шаг:. ...................... 16,6 мм (1000/64);

Серая шкала:. ............... 256;

Биты/Цвет:. .................. 8 бит/цвет;

FPC размер:. ................. Ширина: 10 мм, высота: 2,5 мм;

FPC Цвет: ......... Белый

Степень защиты ...... Не водонепроницаемый, IP33

Цвета:. ....................... Полноцветный RGB, изменение цвета мечты;

Сокращение: ...................... каждый светодиодный нарезается;

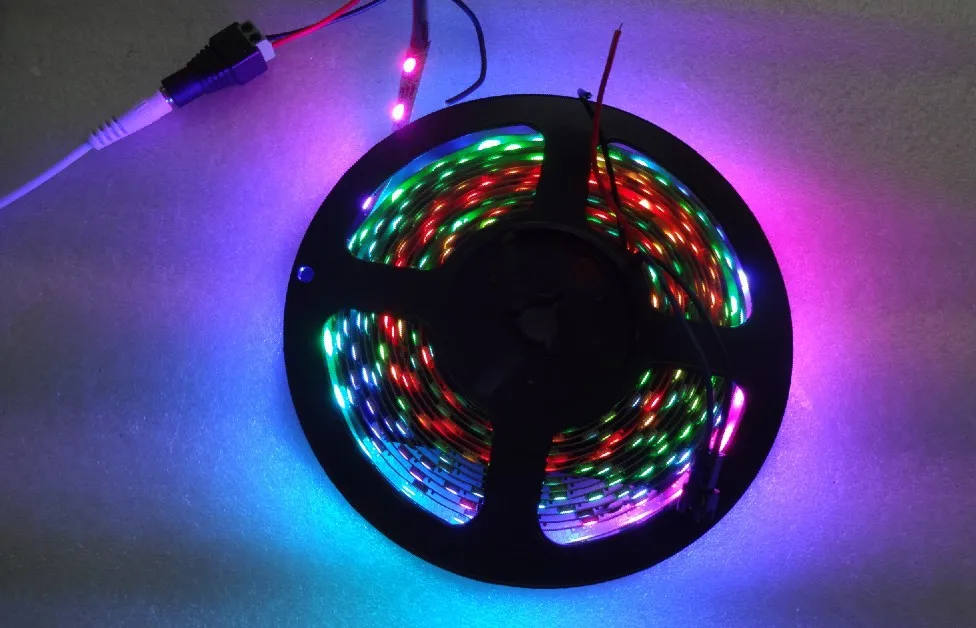

Посылка:. ................. 4 м/катушка в антистатическую сумку, с 3 м липкой лентой на спине

WS2812 VS WS2812B

Общее описание

WS2812 family-это интеллектуальный светодиодный светильник с управлением, который интегрирован в посылка 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала. Эффективного пикселей точечный светильник цветного материала, украшенные последовательный свет.

Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.

Светодиодный индикатор низкого напряжения, защита окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем, удобная установка.

Обновление продукта

WS2812B-это разработка и новое поколение продукта на основе WS2812.It не только унаследовал все хорошие качества WS2812, но и улучшил IC от механического расположения снаружи до внутренней структуры, еще больше повысить стабильность и эффективность.

Безопасность сравнение производительности.

По сравнению с ws2812 ws2812b, мы добавили цепь обратной защиты. Это гарантирует обратное подключение источника питания без каких-либо повреждений продукта, чтобы повысить стабильность продукта

                                                      WS2812 VS WS2812B

Общее описание

WS2812 family-это интеллектуальный светодиодный светильник с управлениемСхемаИ чип RGB интегрирован в посылка 5050 компонентов. Внутренняя система включает интеллектуальную цифровую защелку для передачи данных и схему усиления сигнала.Эффективное обеспечение того, чтобы пиксельный Точечный светильник соответствовал цветовой высоте.

Протокол передачи данных использует один режим связи NZR. После сброса питания пикселя порт DIN получает данные от контроллера, первый пиксель собирает исходные данные 24 бит, затем отправляется во внутреннюю защелку данных, другие данные, которые изменяются с помощью внутренней схемы усиления сигнала, отправляются на следующий пиксельный каскад через порт DO. После передачи для каждого пикселя,Сигнал для уменьшения 24 бит. Pixel принимает технологию автоматической передачи resha-ping, что делает количество пикселя каскадом не ограничено передачей сигнала, зависит только от скорости передачи сигнала.

Светодиодный индикатор низкого напряжения, защита окружающей среды и энергосбережение, высокая яркость, угол рассеяния большой, хорошая консистенция, низкая мощность, длительный срок службы и другие преимущества. Встроенный светодиодный чип управления становится более простой схемой, небольшой объем, удобная установка.

Обновление продукта

WS2812B-это разработка и новое поколение продукта на основе WS2812.It не только унаследовал все хорошие качества WS2812, но и улучшил IC от механического расположения снаружи до внутренней структуры, еще больше повысить стабильность и эффективность.

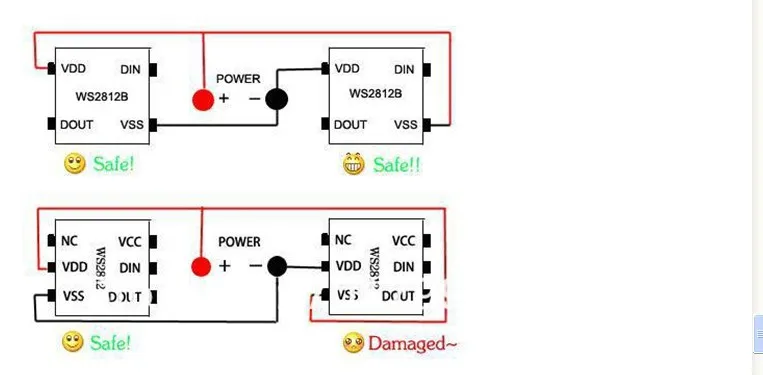

Безопасность сравнение производительности

По сравнению с ws2812 ws2812b, мы добавили цепь обратной защиты. Это гарантирует обратное подключение источника питания без каких-либо повреждений продукта, чтобы повысить стабильность продукта

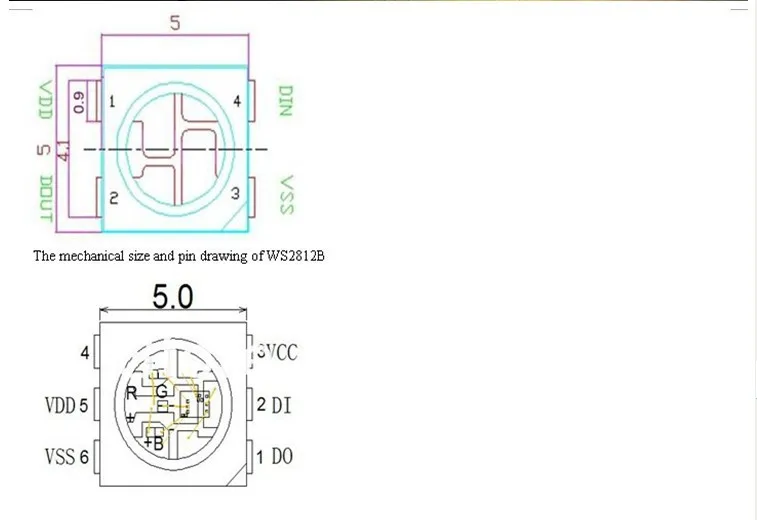

Механический размер и штифт WS2812

С помощью сравнения рисунков, легко найти, что WS2812B WS2812 соответствует размеру, но количество пусковой площадки первого уменьшено до 4 Pin, С уменьшением расстояния между соседними ногами значительно увеличивается, уменьшает применение цепи из-за некоторых причин проблем, таких как короткое замыкание. Штырь источника питания чипа (VDD) и VSS расположены по диагонали, когда в площади макета PCB медной фольги мощность подшипника, мощность и Земля могут быть очень широкими, мощность мощнее, чем выше стабильность.

Яркость выше

Преимущество выдавливания заключается в том, что чип RGB на WS2812B имеет более высокую яркость и однородность цвета, чем WS2812.

Внутренняя структура Улучшенный

WS2812B имеет лучшую структуру, чем WS2812, после того как мы изменили структуру, цепь управления и светильник RGB были разделены, она имеет лучшую производительность рассеивания тепла. Два модуля работают независимо, один не относится к другому, расстояние линии короче и делает работу более стабильной, чем раньше.
