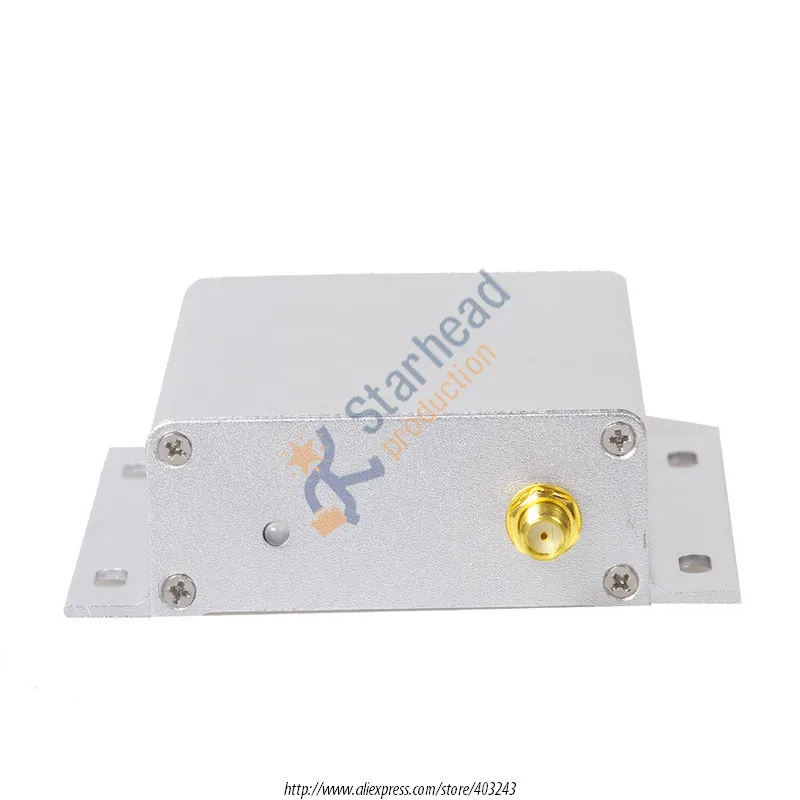

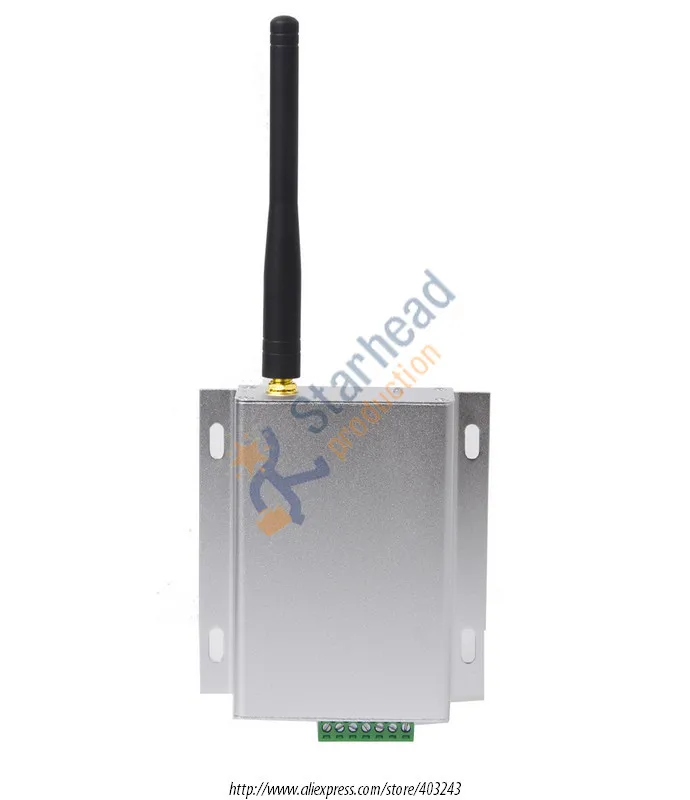

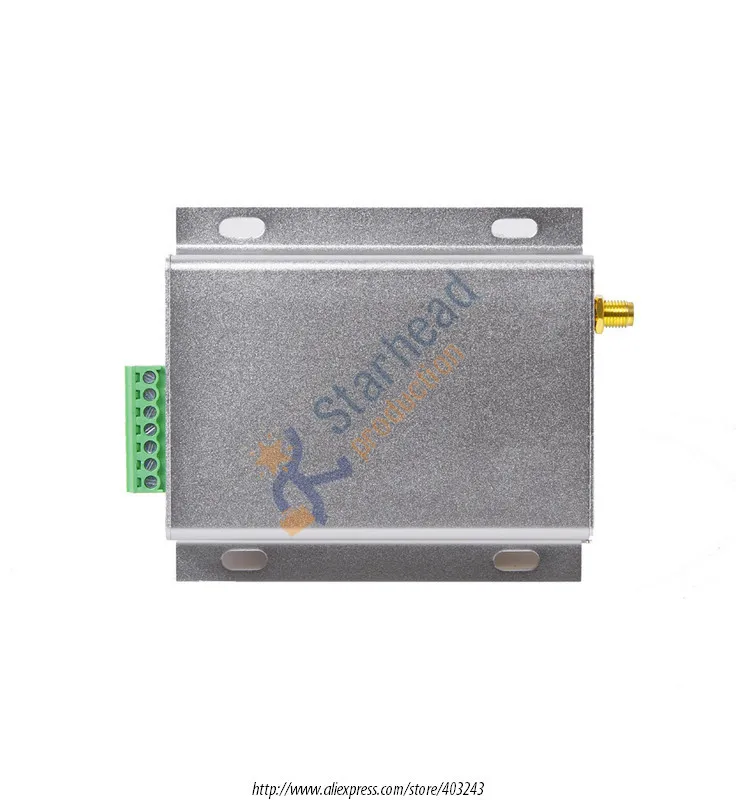

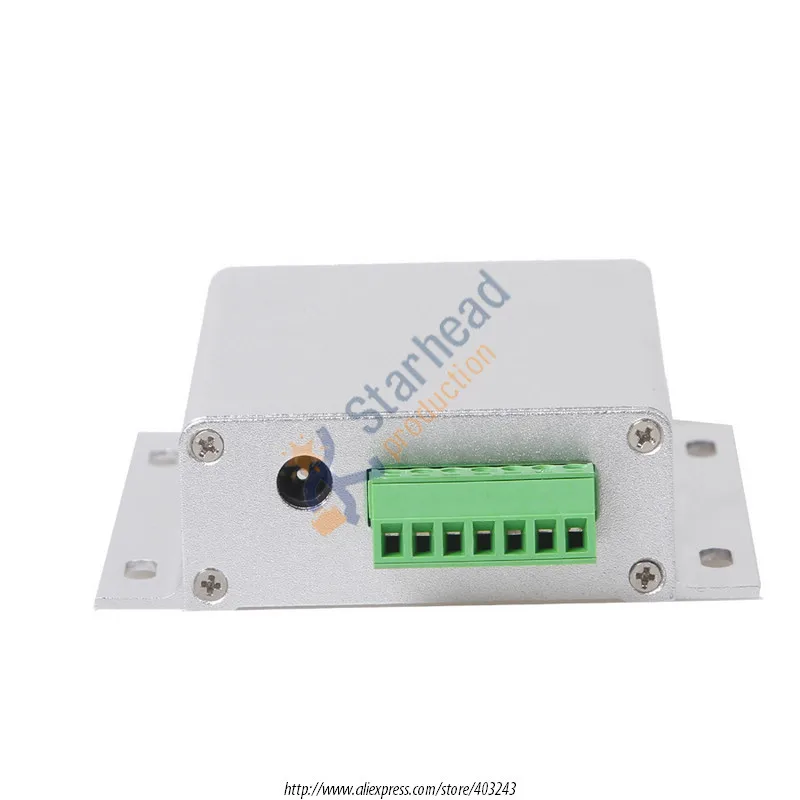

1 пара 3500 МВт 8 км беспроводной трансивер радиочастотный модуль RS485/RS232/TTL GFSK

1 пара 3500 МВт 8 км беспроводной трансивер радиочастотный модуль RS485/RS232/TTL GFSK

3500mw беспроводной приемопередатчик TTL/RS485/RS232

SТорговый центрМодулиРазмер, Низкая потребеление энергии, На дальние расстояния Сообщений, Анти-помех, Стабильный и надежный.

Прозрачный передачи О Для передачи данных между устройствами Может Для достижения Точка-точка, Точка-многоточечная, Multipoint

 FФуннкции:

•     Группа: 433/470 МГц
•     40-Канала по выбору
•     Сеть ID:4 байт Настраиваемый
• NOde ID: 2 байт Настраиваемый
•     -Различные Скорость передачи данных Опционально
•     GFSK модуляции Режим
•     В Антенна Автоматически синхронизируется И Двухсторонний Переключатель управления
•     Последовательной связи Настройка параметров
• ЯИнтерфейсы,: TTL/RS232/RS485
•     Чувствительность Вверх Для того, чтобы -121 ДБм
•     Максимальная выходная мощностьМощность: 3 Вт
•     Рабочее напряжение 9 Для того, чтобы 18 V
•     Диапазон рабочих температур: -40 Для того, чтобы + 85 ° C

Посылка включает в себя:

• 2 * Беспроводной модули(TTL, RS232 Или RS485)

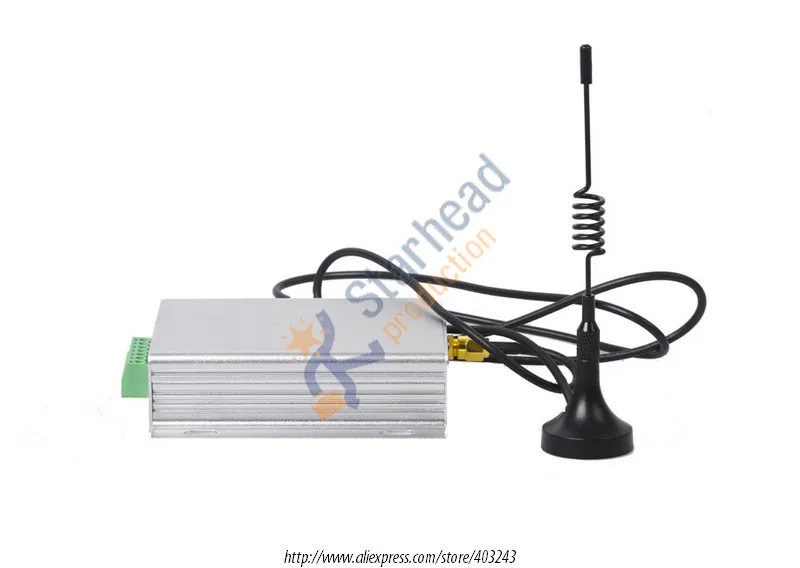

• 2 * антенна(Тип стержня по умолчанию)
• 2*12 В адаптер питания (Дополнительно $5, Если вам нужен адаптер с вилкой типа вашей страны, пожалуйста, свяжитесь с нами)

Область применения:

• AMR (автоматическое считывание счетчиков)
• Беспроводная сигнализация и системы безопасности
• Автоматизация зданий, беспроводной мониторинг и система контроля доступа
• Беспроводная передача данных, автоматическая система сбора данных
• Радио модем используется для спортивных тренировок и соревнований
• Беспроводной посуда заказ
• Беспроводной POS, PDA беспроводной умный терминал
• Радиочастотный модем используется для электронной автобусной станции и интеллектуального движения
• Радиочастотный передатчик беспроводной электронный экран дисплея и машина очереди
• Беспроводная телеметрическая Зарядка для парковки, парковки
• Беспроводной модемный автомобильный осмотр и четырехколесная ориентация
• Беспроводной датчик промышленный беспроводной пульт дистанционного управления и кондиционер пульт дистанционного управления
• Передача данных используется для железной дороги, нефтяного поля, док-станции и армии
• Светодиодный дисплей в движении и общественных местах
• Беспроводной RS232/RS485 преобразования/разъем
• Точка к многоточечной беспроводной сети, беспроводная шина на месте и автоматическая система сбора данных

Функция модуля

• Настройка параметров

В режиме конфигурации вы можетеНастройте соответствующие параметры модуляЧерезПКПрограммное обеспечение, кроме того,Набор соответствующие параметрыЧерезUARTИнтерфейс в режиме онлайн.Такие как: канал, рабочая полоса скорости беспроводной передачи, мощность передачи, скорость передачи данных последовательного порта, бит данных, стоп-бит, паритет,Чистая ID , Идентификатор узла . Протокол связи подробное руководство по программированию.

Настольная лампа1: Настройка параметров стол

1 Передача данных

Когда модуль предназначен для передачи данных, хост может отправлять и получать данные через последовательный порт.

Для обеспечения стабильности и точности передачи данных следует обратить внимание на следующие моменты:

Беспроводной передачи матч

Для обеспечения нормальной связи с Сетевым модулем, диапазоном, каналом,Чистая IDНеобходимо установить соответствие.

Модуль4Байты в сетиIDМожет быть настроенМежду модулями, настроеннымиТип сетиIDНе может общаться друг с другом.В тех случаях, когда в сетиИдентификаторНастроен для полный0Отказ от каких-либоЧистая IDМодульВы можете получитьДанных.

Задержка передачи данных радиосвязи

Так как терминал беспроводной связи получен от терминального устройства после определенного количества данных, или в ожидании определенного количества времени, и нет новых данных перед началом передачи, передача радиосвязи до конца приема происходит задержка в радиосвязи, Другой конец к терминальному аппарату получен от беспроводной связи также требует определенного количества времени, но при тех же условиях время задержки фиксируется(Конкретное время по серийной ставке, размер решения о скорости воздуха) .

Передача данных

Внутри модуля есть200-Байтовый буфер для обеспечения плавной передачи данных, когда серийный номер меньше или равен скорости беспроводной передачи, но если серийная скорость больше, чем скорость беспроводной передачи, непрерывная передача данных байтов превышает размер буфера, может возникнуть перерасход данных в результате потери данных.Для непрерывной передачи большого количества данных, во избежание потери данных или ошибок, вы можете установить параметры скорости последовательной передачи не превышает скорость беспроводной передачи.

2 спящего режима

В тех случаях, когдаCSШтырь установлен на низком уровне, модуль находится в спящем режиме и не может устанавливать параметры, а не для модуля передачи данных Потребляемая мощность в этом состоянии5mA .

3 pin-определение
