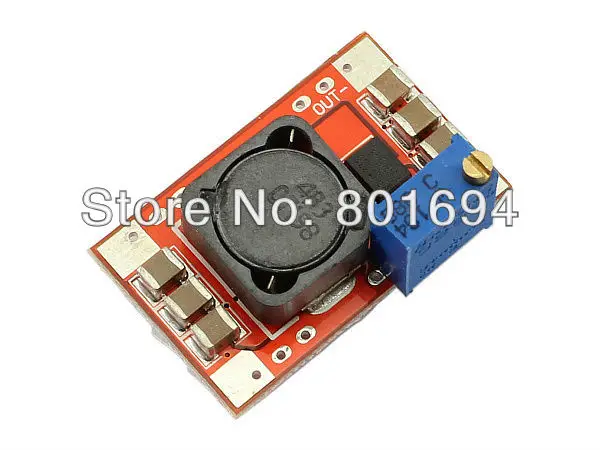

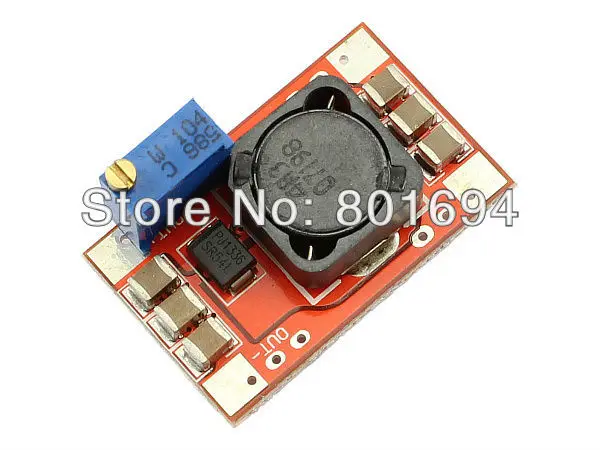

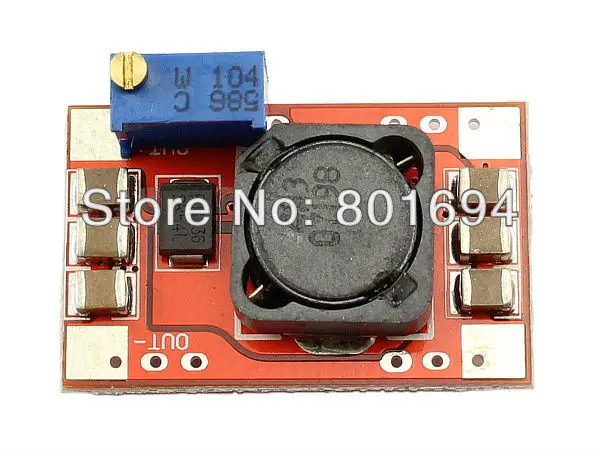

10 шт./лот DC регулируемый Повышающий Модуль 2 5 25 в Step до широкий преобразователь

10 шт./лот DC регулируемый Повышающий Модуль 2 5 25 в Step до широкий преобразователь

Особенности:

• Свойства модуля: неизолированный Повышающий Модуль (BOOST)

• Вход напряжение: 2,5-алюминиевая крышка, 25В

• Выходное напряжение: 5-25 В (непрерывно регулируется)

• Вход ток: 4A (макс) (Вход напряжение выше, чем 3V), 5A в течение короткого времени (меньше чем 10Секунды).

• Выход мощность:
  10 Вт макс (входное напряжение voltage≥ 3V) по причине непогоды (к примеру: вход 3,7 V выход 5V 2A)
  Макс. 15 Вт (входное напряжение ≥ 5 В) (например: вход 5 В выход 12 в 1,25 а)
  Макс. 25 Вт (входное напряжение ≥ 12 В) (например: вход 12 В выход 19 в 1.3A)

• Принудительная мощность воздушного охлаждения:
  Макс. 15 Вт (входное напряжение ≥ 3 В)
  Макс 20 Вт (входное напряжение ≥ 5 В)
  48 Вт макс (входное напряжение ≥ 12 В)

• Эффективность: до 95% (чем выше входное напряжение, тем выше эффективность)

• Выходная пульсация: 50 мВ (TYP)
  Вход 3,7 V Выход 5V 2A пульсации 40mV
  Вход 5V Выход 12V 0.5A пульсации 25mV
  Вход 5V Выход 12V 1A пульсации 40mV
  Вход 5 В выход 12 В 1.5A пульсация 60мв
  Вход 12V Выход 24V 1A пульсации 80mV

• Ширина ремешка: 20 м

• Рабочая температура: Промышленная (от-40 °C до + 85 °C) (если температура окружающей средыПревышает 40 ° C, пожалуйста, используйте более низкую мощность или улучшите охлаждение)

• Температура полной нагрузки: 40 °C

• Регулирование нагрузки: ± 0.5%

• Регулирование напряжения: ± 0.5%

• Защита от недостаточного напряжения: нет

• Защита от короткого замыкания: нет (пожалуйста, установите предохранители или схемы защиты на входе

  Порт.)

• Защита от обратной полярности на входе: нет (пожалуйста, выберите диод на входном Порту.)

• Подключение: сварка, DIP-24 стандартная посылка может быть припаяна непосредственно на печатной плате

• Метод подключения:
  Вход: вход + Входное, Входное отрицательное
  Выход: выход + выход, Выход Отрицательный

• Режим загрузки:
  Подключите электрическое устройство, затем выходите напрямую. При необходимости выключения, EN pin подключается к 5 В

  Затем уровень ОК, после этого выходное напряжение приблизительно равно входуСтабилизатор напряжения.

• Размеры:
  30 (Д) * 19 (Ш) * 8,5 (В) мм (без потенциометра)
  30 (Д) * 19 мм (Ш) * 15,5 (H) мм (с потенциометром)

Некоторые приложения

• DIY мобильный источник питания.
• Boost Зарядное устройство.
• Источник питания для вашего электронного оборудования.

Результат теста (ошибка прибора теста Becasue, следующие результаты теста для

Размеры приведены только для информации)

• Вход 3,70 V 2.907A Выход 11,99 V 0.807A 9,677 Вт эффективность 90.00%
• Вход 5,00 V 3.556A Выход 11,97 V 1.351A 16,18 Вт эффективность 91.00%
• Вход 8,41 V 2.648A Выход 11,96 V 1.737A 20,78 Вт эффективность 93.31%
• Вход 12,00 V 1.868A Выход 13,80 V 1.547A 21,35 Вт эффективность 95.24%
• Вход 12,00 V 3.017A Выход 13,77 V 2.498A 34,40 Вт эффективность 95.02%
• Вход 12,00 V 3.961A Выход 17,88 V 2.498A 44,67 Вт эффективность 94.00%
• Вход 12,00 V 2.879A Выход 17,90 V 1.811A 32,41 Вт эффективность 93.81%
• Вход 13,80 V 3.005A Выход 17,89 V 2.198A 39,33 Вт эффективность 94.84%

 Посылка включает в себя:

• 10 x DC-DC повышающий преобразователь
